Сортамент стальных труб: виды и применение

Виды стальных труб

Виды стальных труб для водопровода предоставлены ниже. Наиболее распространенная классификация – это деление по специфике изготовления, таким образом, их подразделяют на:

• Оцинкованные. Эту категорию составляют изделия, которые прошли отделку цинком с двух сторон. Этот защитный слой в большой степени повышает антикоррозийные возможности изделий.
• Профильные. Их изготавливают из углеродистой стали. Данные варианты обширно применяют для создания строений с повышенной устойчивостью и каркасов из металла.
• Бесшовные. Горячедеформированные изделия – это линейка трубопрокатного сортамента, который не имеет спиралевидного или продольного сварочного крепления (шва). Технология производства в данном случае состоит в отделке грячедеформированных видов под влиянием высокой температуры.
• Электросварные. Для производства в данном случае используют низкогелированную и углеродистую сталь. Чаще всего в виде листа или штрипса. Электросварные изделия обширно применяют для проложения теплосетей, при сооружении других сетей и конструкций.
• Водогазонапорные. Очень значащим моментом для них становится соотношение внутреннего и внешнего диаметра, который зависит от толщины стенок. Исходя от толщины стенок, этот вид трубопрокатного сортамента условно классифицируют на: укрепленные, стандартные и легкие.

Труба водопроводная стальная оцинкованная заслуживает отдельного внимания. Такое покрытие существенно продлевает срок службы и надежность магистрали. Эти изделия универсальные и обширно применяются в быту, и в промышленности.

Такой факт, как повышенная защита от коррозии оцинковкой позволяет их ставить не только в систему поводящую воду. Их рекомендуют для установки в отоплении.

Соответствие требованиям ГОСТа становиться твердой гарантией высоких антикоррозийных свойств, надежности и долговечности.

Особенности и характеристики

Стальные водопроводы имеют следующие характеристики. Некоторые положительные моменты уже частично рассмотрена выше, но не все так безоблачно с данным трубопрокатным сортаментом.

Диаметры труб, мм			Толщина стенки, мм
Dy или Dn	Dn ГОСТ РФ	Dn евростандарт	h ГОСТ РФ	h евростандарт
15	20.0-22.0	21.3	1.5	2,3
20	25.0-28.0	26.9	1.5-2.0	2.6
25	30.0-32.0	33.7	2.0	2.6
32	42.0	42.4	2.0	2.6
40	48,0	48,3	3,0	2,6
50	57.0	60,3	3,0	2.9
65	76.0	76,1	з.о	2.9
80	89.0	88.9	3.0	3.2
100	108.0	114.3	3,5	3.6

Есть у него и отрицательные характеристики:

• Коррозийные образования. К сожалению, сталь подвержена такому влиянию. А водопроводная система это чувствует с особой остротой. В ней влага постоянно сочетается с атмосферным кислородом. Такая совокупность для стали просто губительная.
• Снижение просвета с течением времени. Такая магистраль со временем имеет свойство зарастать. Просвет у нее может катастрофически уменьшиться буквально за пару лет.
• Трудоемкий монтаж и демонтаж. Говоря о трубопроводе из стали, сразу нужно оговориться, что его собрать труднее, чем затянуть несколько гаек на фитингах металлопластиковой конструкции, или сварить полипропиленовые куски небольшим сварочником. Соединение стального водопровода потребует участия профессионального сварщика.
• Внушительный вес. Эта характерная особенность стальных водопроводных трубопрокатных материалов в значительной мере усложняет транспортировку и монтаж.

ВАЖНО! От такого существенного недостатка, как коррозия, стальные сети можно защитить посредством грунтовки и покраски.

ГОСТ 3262-75

Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.

Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.

Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.

В соотношении от толщины стенок есть легкие, обыкновенные и усиленные варианты. Параметры стенок у них также регламентирует ГОСТ 3262-75.

Сортамент водогазопроводных труб ГОСТ 3262 75

ГОСТ — стандарт или же образец, признанный государством. Этот набор правил и требований контролирует качество и характеристики выпускаемой продукции, в том числе и сортового металлопроката.

ГОСТ 3262 75 включает в себя нормы и требования, которым должна отвечать сварная труба из стали (как оцинкованная, так и неоцинкованная). У таких изделий может отсутствовать резьба или присутствовать (нарезная цилиндрическая либо накатанная).

Широкое распространение такие виды металлоизделий получили:

• в прокладке газопровода и водопровода;
• в сфере производства отдельных деталей, используемых при монтаже конструкций водопровода.

Сортамент стальных водопроводных труб должен соответствовать стандартам по нескольким характеристикам. В этом списке:

• наружный диаметр;
• условный проход;
• показатель толщины стенки (параметр измеряется в мм);
• вес 1 м изделия (измеряется в кг).

При изготовлении стальной трубы используют несколько сортов сталей, указанных в требованиях. Это:

• сталь углеродистая, выполненная по ГОСТ 380;
• сталь по ГОСТу 1050 — такое сырье применяют для производства деталей, необходимых для конструкций газо -и водопровода.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м. Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

• мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
• немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

• легкие;
• обыкновенные;
• усиленные.

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Таблица соотношений единиц давления:

Единицы	МПа	бар	мбар	кПа	psi	мм вод.ст.	мм рт.ст.	кг/см2	атм
1 Мп а	—	10	10000	1000	145,037	101971	7500,62	10,1971	9,86923
1 бар	0,1	—	1000	100	14,5038	10197,1	750,064	1,01972	0,98692
1 мбар	0,0001	0,001	—	0,1	0,0145	10,1971	0,75006	0,00102	0,00099
1 кПа	0,001	0,01	10	—	0,14504	101,971	7,50064	0,0102	0,00987
1 psi	0,00689	0,06895	68,9476	6,89476	—	703,07	51,7151	0,07031	0,06805
1 мм вод. ст.	0,000009807	0,000098067	0,09806	0,0098	0,00142	—	0,07355	0,000001	0,0000967
1 мм рт.ст.	0,00013	0,00133	1,33322	0,13332	0,01934	13,60	—	0,00136	0,00132
1 кг/с м2	0,09806	0,98067	980,665	98,0665	14,2233	100000	735,561	—	0,96784
атм	0,10132	1,01325	1013,25	101,325	14,696	10332,2	760	1,03323	—

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

• оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
• допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
• средняя стоимость — достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

• быть четкой и чистой;
• не допускается присутствие заусенцев и рванин;
• на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
• согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
• газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Длительность эксплуатации

Срок службы стальных водопроводных труб очень внушительный. По этим причинам они стали бесспорным лидером для магистралей разнообразного предназначения. В обогревательной системе лучше использовать трубы из черной стали, а в водопроводной уместнее поставить оцинкованные виды.

Применяя данные изделия в коммуникационных системах из металла, необходимо обращать внимание на особенности их производства. Это отражается на продолжительности использования.

Трубопрокаты могут быть электросварные  и могут монтироваться в водоподводящих, обогревающих и газоподающих сетях. Их проблема заключается в том, что пропускные объемы у них меньше, чем у аналогичных трубопроводов из меди или полимера.

Причиной этого является поверхность внутри стальных водопроводных систем, она шероховатая и создает вихревые потоки в перегоняемой жидкости. Таким образом, поток среды затрудняется.

Отличительной чертой данных труб является то, что на длительность их эксплуатации не влияет гидравлическая нагрузка. От высоких нагрузок подобного рода срок службы стального трубопровода не сокращается.

Часто такая сеть работает в тяжелых условиях: под землей и при температуре носителя тепла, приближенной к показателям кипения, и при гидравлических ударах, доходящих до 15 атмосфер.

Этот режим работы не осилят пластиковые и металлопластиковые трубопроводы. Они вышли бы из строя после 10 -15 минут такой работы, а вот конструкция из стали надежно продержится длительный срок.

Размеры

Стальные трубы отличают следующие типовые размеры, которые учитывают при проектных разработках:

1. Условный проход. Это условный показатель, который используется при описании магистрали. Это фактическое обозначение внутреннего диаметра, округленного до ближнего стандартного ряда. В соответствии к ГОСТу 28338-89 округляют величину в направлении увеличения. Замеры проводят в дюймах или миллиметрах. У водоподводящих трубопрокатов спектр размеров идет в диапазоне  от 1 до 15 см.
2. Внутренний диаметр. Это точная цифра объема внутри, которую получают прямым измерением. Она выставляется в миллиметрах.
3. Наружный диаметр. Это величина объема с расчетом толщины стенок.
4. Толщина стенок. Это значение является регламентированным.

Длина в такой ситуации  не является постоянной величиной, при расчетах она берется в учет, как фактор регулирования давления и, как экономический. Эти системы производятся мерно краткой длины, это значит в форме стандартных кусков. А могут производиться в немерном варианте. При этом размерные величины это от 4 до 12 метров.

В системах измерения водопроводных труб применяют дюймовую систему, а размерные величины труб во всех остальных случаях указывают в миллиметрах. Для большего удобства на практику наряду с дюймовыми обозначениями ставят миллиметровые.

В метрическом варианте эталоном измерения считают мм, и это значение стабильное. В имперской системе дюймы показывают не только эталонные варианты измерения, но и условные. Такое основано на особенностях резьбы.

Различие между изделиями двух видов видно с первого взгляда.  На это указывает величина резьбы и округлость нитей на трубе.

ВАЖНО! Дюймы переводятся в мм следующим образом. Зная, что 1 дюйм равняется 2,54 см, можно точно просчитать миллиметровое значение диаметра труб. Округляют все по направлению увеличения.

Таблица диаметров

Диаметры стальных трубопрокатов для водопровода показаны в  таблице.

Усл. проход (ДУ)	Объем резьбовой нарезки
10	3/8
15	1/2
20	3/4
25	1
32	1 ¼
40	1 ½
50	2
65	2 ½
80	3
90	3 ½
100	4
125	5
150	6

Стандартные диаметры этих труб, которые регулируются ГОСТом показаны в следующей таблице.

Усл. проход (ДУ)	Объем диаметра снаружи
6	10,2
8	13,5
10	17
15	21,3
20	26,8
25	33,5
32	42,3
40	48
50	60
65	75,5
80	88,5
90	101,3
100	114
125	114
150	165

Объем необходимо знать точно. Такие знания дают возможность подсчитать количество проводимой по трубопроводу среды. Особенно ценны такие знания при обустройстве бытовых систем.

К примеру, эти показатели понадобятся при работе с отопительной системой, когда нужно просчитать сеть так, чтобы в зимний период все помещения в доме прогревались равномерно. Для каждой конкретной ситуации такие расчеты производят, используя специальные таблицы.

При возникновении сомнений, лучше на помощь позвать специалистов. Грамотно и правильно смонтированная сеть из стали прослужит бесперебойно очень длительное время. Таким путем можно сэкономить не только нервы и время, но и финансы.

Неправильно смонтированный водопровод может быстро прийти в негодность, а ремонтные работы в данном случае – вещь затратная. Именно по этим причинам грамотная квалифицированная помощь мастеров позволяет сэкономить деньги.

Таблица размеров разных водопроводных труб

Размеры разных водопроводных труб указывает следующая таблица.

Усл. проход (ДУ)	Шовные трубы (мм)	Бесшовные изделия (мм)
6	10	10,2
8	13,5	13,5
10	17	16
15	21,3	20
20	26,8	26
25	33,5	32
32	42,3	42
40	48	45
50	60	57
65	75,5	76
80	88,5	89
90	101,3	102
100	114	108
125	114	133
150	165	159

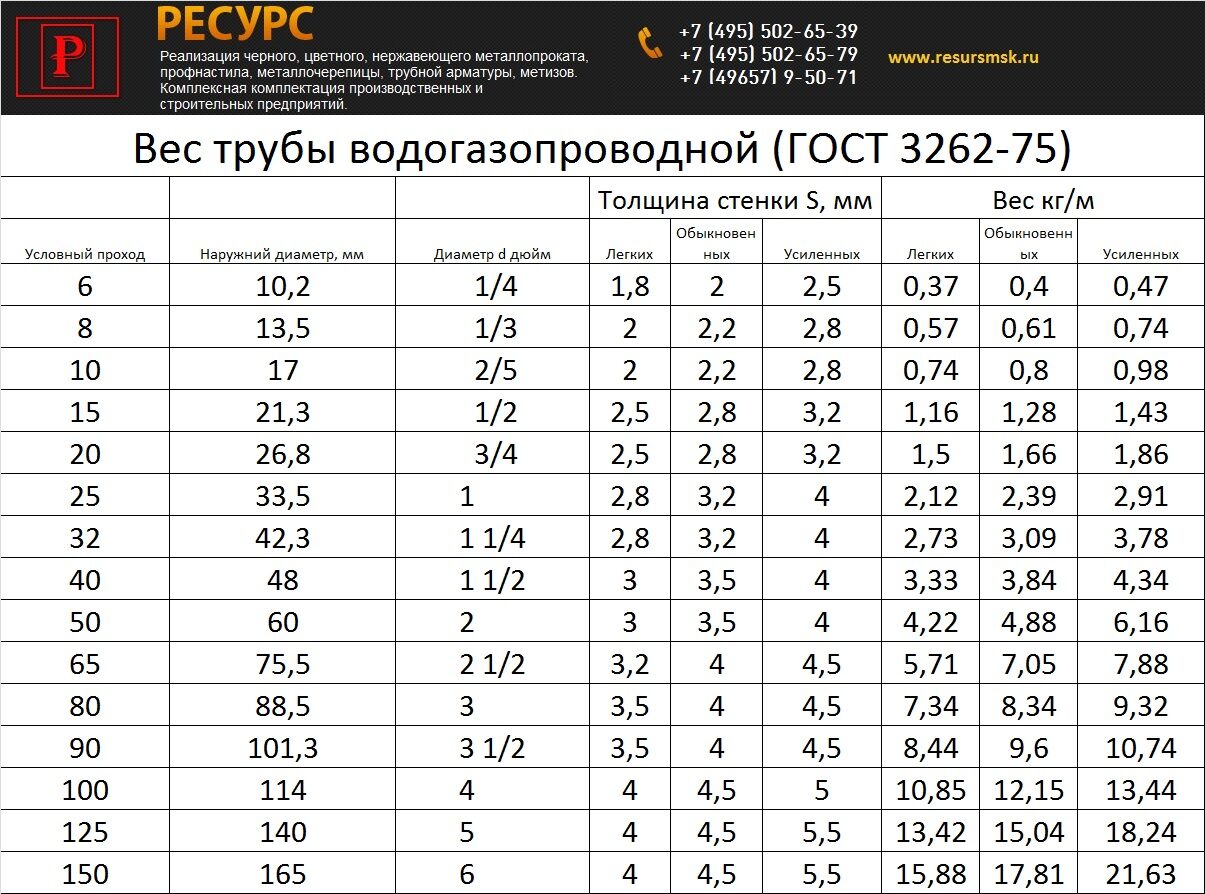

Сортамент

Сортамент стальных труб показывает предоставленная таблица. Здесь предоставлены данные о том, какой труба имеет вес. Этими же нормативными стандартами определяется толщина металлических водопроводных труб. Ее тоже можно будет узнать в предоставленной таблице.

Усл. проход (ДУ)	Легкие		Обыкновенные		Усиленные
	Толщина стенок	Вес	Толщина стенок	Вес	Толщина стенок	Вес
6	1,8	0,3729	2	0,4044	2,5	0,4747
8	2	0,5672	2,2	0,6131	2,8	0,7389
10	2	0,7398	2,2	0,8030	2,8	0,9805
15	2,35	1,098	–	–	–	–
15	2,5	1,159	2,8	1,277	3,2	1,428
20	2,35	1,417	–	–	–	–
20	2,5	1,498	2,8	1,657	3,2	1,862
25	2,8	2,120	3,2	2,391	4	2,910
32	2,8	2,728	3,2	3,086	4	3,778
40	3	3,329	3,5	3,841	4	4,340
50	3	4,217	3,5	4,877	4,5	6.159
65	3,2	5,706	4	7,053	4,5	7,879
80	3,5	7,337	4	8,336	4,5	9,322
90	3,5	8,442	4	9,598	4,5	10,74
100	4	10,85	4,5	12,15	5	13,44
125	4	13,42	4,5	15,04	5,5	18,24
150	4	15,88	4,5	17,81	5,5	21,63

Труба водопроводная стальная является очень распространенной и в ее приобретении не возникнет проблем. Сделать это можно через платформы для выбора приобретения строительных материалов.

В таких местах предоставлено большое количество разнообразных предложений. Внимательно ознакомившись с ними, можно выбрать наиболее подходящий вариант для покупки.

При заказе есть возможность выбора варианта транспортировки, и при необходимости можно взять в аренду оборудование для монтажа стальной магистрали.

Несмотря на возросшую популярность магистралей из пластика, сталь по-прежнему остается одним из самых популярных материалов, и прочные стальные сети – лучшее тому подтверждение.

Правила хранения и транспортировки стальных труб

Требования к хранению и транспортировке стальных изделий детально прописаны в ГОСТе 10692-80.

Согласно предусмотренным нормативам, металлопрокат из стали должен складироваться в проветриваемом помещении, под тентованным навесом или же на площадке, оснащенной ограничительными конструкциями.

Прямого контакта с грунтом быть не должно.

Между полками или стеллажами требуется расстояние от 1,5 м. Это нужно для соблюдения техники безопасности и осуществления беспрепятственного подъезда спецтехники.

Погрузку и выгрузку изделий следует проводить с применением специальных видов техники и механизмов.
