Шланговые быстросъемные соединения: как выбрать и обслуживать

Соединительные части

Шланговые быстросъемные соединения — это устройства, которые используются для быстрого и простого соединения и отсоединения шлангов и трубок. Эти соединения используются в различных областях промышленности, таких как производство пищевых продуктов, фармацевтика, автомобильная промышленность и сельское хозяйство.

История создания

Быстросъемные соединения были изобретены в 1930-х годах. Их первоначальное использование было связано с авиационной промышленностью, где необходимо было быстро и безопасно соединять и отсоединять шланги и трубки для топлива и других жидкостей.

Шланговые быстросъемные соединения: как выбрать и обслуживать

Со временем быстросъемные соединения стали использоваться в других областях промышленности, таких как производство пищевых продуктов, медицина, сельское хозяйство, а также в бытовых приборах, таких как пылесосы и садовые инструменты.

Сегодняшние быстросъемные соединения имеют различные конструкции и материалы, но все они сохраняют основную идею быстрого и надежного соединения и отсоединения шлангов и трубок.

Как оно работает

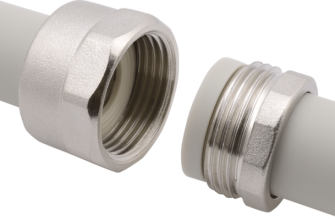

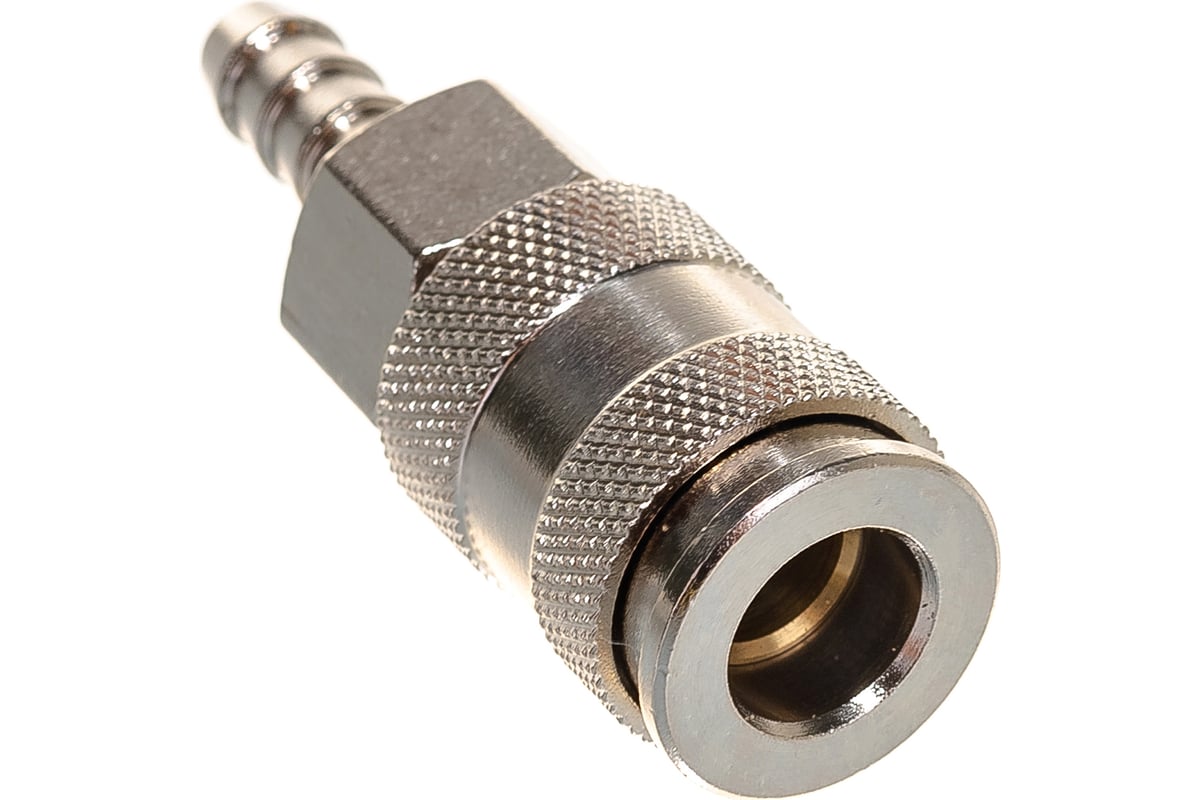

Шланговые быстросъемные соединения имеют две половины — мужскую и женскую. Мужская половина имеет выступающую часть с наружной резьбой, а женская половина имеет гнездо с внутренней резьбой. При соединении мужской и женской половин происходит сжатие уплотнительных кольцев, что обеспечивает герметичность соединения. Когда требуется отсоединить соединение, достаточно просто нажать на кнопку или повернуть кольцо, чтобы разблокировать соединение и вытащить шланг или трубку.

Шланговые быстросъемные соединения: как выбрать и обслуживать

Материалы соединения

Шланговые быстросъемные соединения могут быть изготовлены из различных материалов в зависимости от конкретного применения. Некоторые из наиболее распространенных материалов, используемых для изготовления шланговых быстросъемных соединений, включают:

  • Нержавеющая сталь
  • Латунь
  • Алюминий
  • Полимеры, такие как полиамид, полипропилен и политетрафторэтилен (PTFE)

Для того чтобы определить, какой материал лучше использовать для конкретного приложения, необходимо учитывать факторы, такие как тип перекачиваемой жидкости, температура и давление, а также условия окружающей среды.

Где и какие виды применяются

Шланговые быстросъемные соединения используются в различных отраслях промышленности, включая:

  • Пищевая промышленность: шланговые быстросъемные соединения из нержавеющей стали или PTFE используются для перекачивания пищевых продуктов и напитков.
  • Фармацевтика: шланговые быстросъемные соединения используются для перекачивания медицинских препаратов и других жидкостей в процессе производства лекарств.
  • Автомобильная промышленность: шланговые быстросъемные соединения используются для подключения трубок и шлангов системы охлаждения, топливной системы и тормозной системы.
  • Сельское хозяйство: шланговые быстросъемные соединения используются для перекачивания воды и удобрений в системах орошения.

Шланговые быстросъемные соединения: как выбрать и обслуживать

Существует несколько типов шланговых быстросъемных соединений, которые могут отличаться по конструкции, материалам и применению. Некоторые из наиболее распространенных видов включают:

  • Клапанные соединения: используются для соединения двух шлангов или трубок без потери жидкости.
  • Разъединительные соединения: используются для быстрого отсоединения шлангов и трубок.
  • Пистолетные соединения: используются для соединения шланга и пистолета в системах орошения.

Преимущества

Шланговые быстросъемные соединения обладают несколькими преимуществами перед другими типами соединений, включая:

  • Быстрое и простое соединение и отсоединение без необходимости использования инструментов.
  • Минимальная потеря жидкости при соединении и отсоединении.
  • Герметичность и надежность соединения.
  • Возможность использования с различными материалами, включая пищевые продукты, медицинские препараты и химические реагенты.
  • Экономия времени и удобство в использовании.

Шланговые быстросъемные соединения также могут быть более безопасными, чем другие типы соединений, так как они могут быть быстро отсоединены в случае аварийной ситуации.

В целом, шланговые быстросъемные соединения являются надежным и удобным решением для быстрого соединения и отсоединения шлангов и трубок в различных промышленных и бытовых приложениях.

Технические характеристики

Шланговые быстросъемные соединения являются надежным и удобным решением для быстрого соединения и отсоединения шлангов и трубок в различных промышленных и бытовых приложениях. Однако, при выборе соединения необходимо учитывать ряд технических характеристик, таких как давление и температура работы, размеры и стандарты соединений.

Ду, мм D1. мм D2. мм Длина мм Вес. кг
200 218 278 60 14,07
150 168 224 60 6,05
100 114 172 60 4,8
70 78 132 60 2
50 60 110 50 1,45

Давление и температура

Шланговые быстросъемные соединения имеют определенные ограничения по давлению и температуре работы. Как правило, допустимое давление для большинства соединений составляет от 10 до 20 бар, хотя есть соединения, которые могут выдерживать давление до 40 бар.

Температурный диапазон также может варьироваться в зависимости от материала, используемого для изготовления соединения. Например, шланговые быстросъемные соединения из нержавеющей стали могут выдерживать температуру до 200 градусов Цельсия, в то время как соединения из полипропилена могут использоваться только при температурах до 60 градусов Цельсия.

Размеры и стандарты соединений

Шланговые быстросъемные соединения могут иметь различные размеры и стандарты, которые могут варьироваться в зависимости от производителя и конкретного применения. Некоторые из наиболее распространенных стандартов включают:

  • ISO 5675: этот стандарт используется в гидравлических системах и определяет размеры и форму шланговых быстросъемных соединений.
  • ISO 7241: этот стандарт также используется в гидравлических системах и определяет размеры и форму шланговых быстросъемных соединений, но отличается от ISO 5675.
  • DIN 2353: этот стандарт определяет размеры соединений, используемых в трубопроводных системах.

Как выбрать

При выборе подходящего шлангового быстросъемного соединения необходимо учитывать следующие факторы:

  • Тип перекачиваемой жидкости: различные жидкости могут требовать различные материалы для изготовления соединений. Например, пищевые продукты и медицинские препараты требуют специальных соединений, которые не могут применяться в других областях.
  • Температура и давление: необходимо учитывать допустимые значения температуры и давления для выбранного соединения и убедиться, что они соответствуют конкретному применению.
  • Соответствие стандартам: при выборе соединения необходимо убедиться, что оно соответствует требованиям стандартов, используемых в конкретной отрасли промышленности.
  • Размеры: необходимо выбрать соединение, которое подходит по размеру к шлангу или трубке, которые будут соединяться.
  • Материалы: при выборе соединения необходимо учитывать материалы, используемые для его изготовления, так как они могут влиять на свойства и характеристики соединения.

Выбор подходящего шлангового быстросъемного соединения зависит от конкретных требований и условий применения. Необходимо учитывать все факторы и выбирать соединение, которое обеспечит наиболее надежное и эффективное соединение для конкретного применения.

Шланговые быстросъемные соединения: как выбрать и обслуживать

Уход и обслуживание

Шланговые быстросъемные соединения являются надежным и удобным решением для быстрого соединения и отсоединения шлангов и трубок в различных промышленных и бытовых приложениях. Однако, как и любое другое оборудование, они требуют определенного ухода и обслуживания для обеспечения надежной и безопасной работы.

Как правильно ухаживать

Правильный уход за шланговыми быстросъемными соединениями включает следующие действия:

  1. Регулярно проверяйте соединения на наличие повреждений, трещин или иных дефектов.
  2. Очищайте соединения перед использованием, чтобы избежать попадания грязи и посторонних частиц в систему.
  3. Смазывайте соединения специальной смазкой, чтобы обеспечить их более легкое соединение и отсоединение.
  4. Избегайте повышенных нагрузок на соединения, так как это может привести к их деформации и повреждению.

Проблемы использования

Хотя шланговые быстросъемные соединения обычно являются надежными и простыми в использовании, некоторые проблемы могут возникнуть при их использовании. Некоторые из наиболее распространенных проблем включают:

  • Утечки: могут возникать, если соединения не обслуживаются или используются неправильно.
  • Износ: соединения могут изнашиваться и терять свои свойства при частом использовании или при использовании с неправильными материалами.
  • Деформация: соединения могут деформироваться при повышенных нагрузках или при использовании с неправильными материалами.

Как избежать проблем

Чтобы избежать этих проблем, необходимо регулярно обслуживать и проверять соединения, использовать правильные материалы и следовать рекомендациям производителя. Дополнительно, следует избегать резких изменений давления и температуры в системе, что может привести к повреждению соединений. Также необходимо следить за тем, чтобы соединения использовались только в соответствии с их допустимыми параметрами.

В случае обнаружения каких-либо проблем с соединениями, необходимо немедленно принимать меры для их устранения. Например, если обнаружена утечка, следует проверить соединение на наличие повреждений или заменить его. Если соединение износилось, следует заменить его на новое.

Правильный уход и обслуживание шланговых быстросъемных соединений может увеличить их срок службы и обеспечить безопасность и надежность работы. Поэтому следует регулярно проверять соединения на наличие проблем и следовать рекомендациям производителя при их использовании.



Рекомендации по выбору и использованию

При выборе и использовании шланговых быстросъемных соединений следует учитывать следующие рекомендации:

  1. Определите тип перекачиваемой жидкости и выберите соединение, соответствующее ее характеристикам.
  2. Учитывайте допустимые значения давления и температуры, указанные в технических характеристиках соединения.
  3. Проверьте соответствие размеров соединения шлангу или трубке, которые будут соединяться.
  4. Избегайте применения поврежденных или изношенных соединений.
  5. Смазывайте соединения специальной смазкой, чтобы обеспечить их более легкое соединение и отсоединение.
  6. Избегайте повышенных нагрузок на соединения, так как это может привести к их деформации и повреждению.
  7. Регулярно проверяйте соединения на наличие повреждений, трещин или иных дефектов.
  8. Очищайте соединения перед использованием, чтобы избежать попадания грязи и посторонних частиц в систему.
  9. Избегайте резких изменений давления и температуры в системе, что может привести к повреждению соединений.
  10. Следуйте рекомендациям производителя при выборе и использовании соединений.

Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную работу шланговых быстросъемных соединений в различных промышленных и бытовых приложениях.
