Какие бывают водоносные слои

Очевидно, что бурить нужно там, где есть водоносный слой (горизонт). Важно понимать, что эти слои распределяются на разной глубине, не равномерно, исходя из свойств породы.

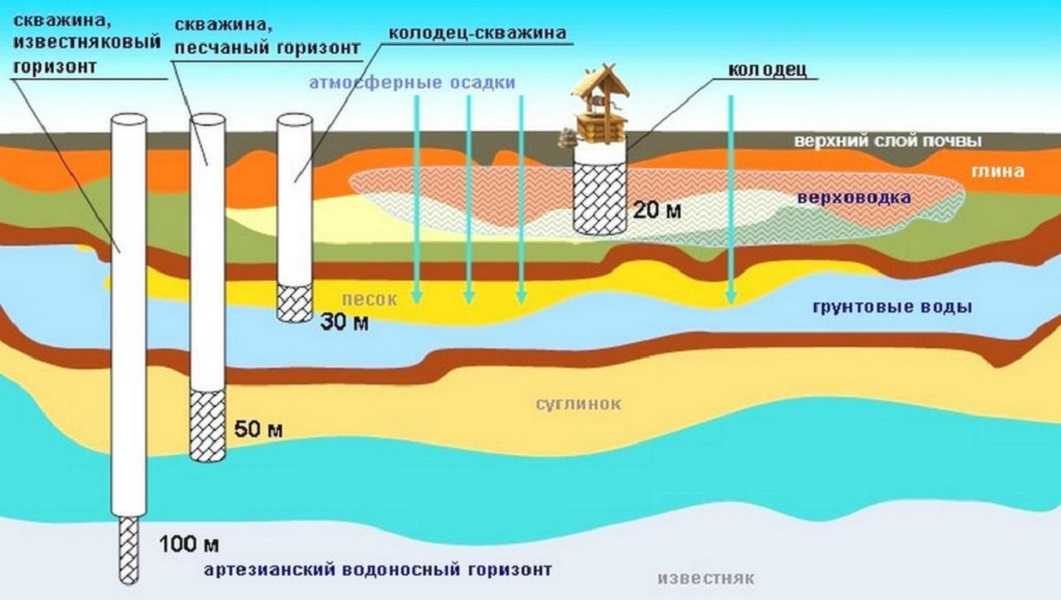

Водоносные слои

По глубине залегания существуют следующие виды подземных вод:

  • Почвенные — находятся почти возле поверхности. Осадки сцепляются с твердыми частями почвы и образуют почвенные подземные слои. Водоупорного слоя у них нет
  • Верховодка — в основном это осадки, которые скапливаются сверху водоупора.
  • Грунтовые — есть почти везде, их образуют осадки, воды озер, рек, других водоемов. Этот постоянный водоносный горизонт лежит на водоупоре.

Важно! У этих трех слоев своего напора нет. Если сделать до них скважину, то вода не будет литься. Именно поэтому бурят до других межпластовых горизонтов. В редких случаях хватает бурения до грунтовых вод, но это скорее исключение.

  • Межпластовые — это водоносный слой, который зажат между двумя водоупорными горизонтами. Здесь есть напор и можно ставить скважину — их часто называют артезианскими. Вода из нее будет подниматься и бить даже без помощи насоса.

Где искать воду на участке

Поиск воды

Специалисты компаний, которые занимаются бурением скважин, обычно знают, на какой глубине находится вода в конкретном регионе. Но это не значит, что водоупорный слой  распространяется на весь регион! Может быть так, что на вашем участке вода залегает на 25-30 метрах, а у соседей ее совсем нет или она гораздо глубже.

Важно! Как правило, бурение скважин на воду выполняют на глубину до 30 метров. Если нужно глубже, то стоит это дороже и необходимо получать лицензию на использование водоносного горизонта, который стоит на гос. учете. (См. ст. 19 закона РФ «О недрах»)

Здесь есть три нюанса:

  • без лицензии глубинный водоносный горизонт использовать нельзя;
  • получить ее может только юридическое лицо;
  • выдает лицензии  Министерство экологии и природопользования;

Бурение скважины

Что делать, если вам предлагают бурить дорого и глубоко? В этом случае лучше дополнительно проверить, что на участке нет других водоносных слоев, которые залегают не так глубоко. Уточнить это можно так:

  1. Собрать сведения в нескольких компаниях. Если несколько специалистов настаивают на глубоком бурении, то, скорее всего, так оно и есть.
  2. Есть платные и бесплатные базы данных, в которых указана глубина верхнего водоносного слоя в разных регионах. Можно получить информацию там. Еще вариант — сделать запрос в Росгеолфонд, где имеются данные по разным регионам или поискать информацию на сайте Росгеологии
  3. Обязательно стоит пообщаться с соседями, особенно, если у них уже есть эксплуатируемая скважина. Соседи могут подсказать другие данные о подземных водах и их качестве.

Краткий план создания скважины

Вода на участке

Сначала расскажем в общем о том, что нужно сделать, чтобы на участке появилась вода. План действий таков:

  1. Определить место для будущей скважины.
  2. Определить ее параметры: способ бурения, глубину.
  3. Выполнить бурение.
  4. Выполнить обсадку скважины.
  5. Произвести прокачку воды.
  6. Проверить качество воды.
  7. Провести обустройство скважины.
  8. Провести воду в дом, установить фильтр.

Казалось бы, план простой, но каждый этап включает в себя разные нюансы, которые мы сейчас рассмотрим.

Критерии выбора скважин

Тип скважинного источника, который планируют бурить на участке, в первую очередь определяется потребностями в воде. Всех потребителей можно разбить по водопотреблению на следующие категории:

Дачники с периодическим проживанием. Обычно хозяева дач проживают или временно находятся на них в весенне-летний период и осенью при сборе урожая. Вода с участка в основном нужна для полива огородов и хозяйственных нужд. На дачах нет смысла утеплять водный источник в зимнее время, делать кессонные колодцы, использовать дорогостоящее оборудование из-за высоких рисков вандализма и хищений.

Поэтому на дачных участках бурят неглубокие абиссинские скважины, для водозабора используют легкосъемные поверхностные электронасосы.

Так как верховодки, из которых происходит водозабор, обычно обладают невысоким дебитом, нередко использование на дачах наружной или внутридомовой накопительных емкостей.

Иногда на абиссинку, сделанную из стальных труб, устанавливают ручной поршневой насос, способный функционировать в отсутствие электроэнергии. Параллельно с ним можно использовать и электрический водовсасывающий поверхностный агрегат, подключенный через тройниковое ответвление.

Схема организации водозабора из абиссинок с поршневым ручным насосом и насосной станцией.

Рис. 4 Схема организации водозабора из абиссинок с поршневым ручным насосом и насосной станцией

Дома с постоянным проживанием. Для хозяев, постоянно проживающих в домах, или имеющих хорошую защиту от проникновения во время их отсутствия, подходит любой вид скважинного водообеспечения со следующими нюансами:

От абиссинок. Для постоянного водоснабжения от абиссинских источников скважина на воду своими руками бурится как можно ближе к дому, иногда и в самом здании. Если скважина для воды находится снаружи, водопровод прокладывают под землей, водные ресурсы поднимают поверхностным электронасосом или насосной станцией, расположенными в кессонном колодце или доме.

Часто дебита абиссинок не хватает для обеспечения водой семьи из нескольких человек. В этом случае используют накопительную емкость, которую обычно устанавливают внизу на цокольном этаже или в подвале. Другие варианты размещения накопительного резервуара на улице, чердаке или под землей менее популярны и более сложны в технической реализации.

Схема водоснабжения с накопительной емкостью для малодебитных скважин.

Рис. 5 Схема водоснабжения с накопительной емкостью для малодебитных скважин

От скважин на песке. Данные скважины предназначены для бесперебойного обеспечения водой семьи из нескольких человек. При водозаборе в них опускают глубинный электронасос, а в кессоне размещают гидроаккумулятор, реле давления и холостого хода, манометр. Многие хозяева указанное оборудование ставят в доме, это делают всегда при адаптерном подключении электронасоса.

Поднятые водные ресурсы сразу поступают во внутренний водопровод – такая схема водоснабжения называется гидроаккумуляторной.

От артезианок. Если вода хорошего качества не была обнаружена на относительно малых расстояниях от поверхности земли, производят глубинное бурение до артезианских бассейнов. Следует заметить, что это очень дорогое и хлопотное удовольствие из-за необходимости составления ряда разрешительных документов на использование стратегических, то есть артезианских водных ресурсов.

По дебиту артезианки многократно превосходят все источники и способны обеспечить водой несколько домов и даже маленькие поселки, для водозабора из них используют мощные глубинные электронасосы. Обвязка артезианок аналогична скважинам на песке – подключение электронасоса может производиться как в кессонном колодце, так и через адаптерный узел.

Схема водоснабжения от артезианских скважин – всегда гидроаккумуляторная без каких-либо исключений.

Скважина на воду с погружным насосом и гидроаккумулятором.

Рис. 6 Схема водоснабжения с погружным насосом и гидроаккумулятором

Виды и конструктивное устройство бытовых скважин

Технология бурения скважин и получения из них воды связана с геологическим устройством земной коры.

Если рассматривать структуру грунта в разрезе, то под верхним слоем на глубине 5 – 10 м находится верховодка. Это водный бассейн, который запитывается на счет проникновения через землю осадков и удерживается глинистым водоупором. Вода в верховодке при заборе обычно замутнена песчано-глинистыми фракциями и ей нужна фильтрация. Для ее подъема, помимо колодца, используют неглубокие абиссинские скважины, буримые по различным технологиям.

Далее, в зависимости от количества водоупорных глинистых слоев, до глубин примерно 70 м между пластами следуют горизонты с грунтовыми водами. Водяная среда в них представляет смесь глины с песком и обязательно нуждается в скважинной фильтрации. Для подъема водных ресурсов бурят скважины на песке.

Примерно на глубине около 100 м в земной коре находится водоупорный пласт известняка. Благодаря его высокой твердости и плотности, отсутствии песчано-глинистых фракций, располагаемый над ним водный бассейн отличается высокой степенью чистоты.

Питьевая вода из артезианок не нуждается в скважинной фильтрации, зато практически всегда ей нужна дальнейшая очистка от солей, железа, сероводорода. Специально для глубинных водных источников бурят артезианские скважины.

Скважины на песке и артезианки.



Рис. 2 Обсадные колонны скважин на песке и артезианки

Исходя из глубины залегания скважин рассматривают их следующие конструктивные исполнения:

Абиссинки. Так как верховодки располагаются на глубинах не более 10 м, для их подъема используют поверхностные насосы или насосные станции. Их всасывающий рукав диаметром не более 1 1/2 дюйма (40 мм, обычно этот показатель не превышает 1 1/4 дюйма (32 мм)) не требует обсадной колонны большого сечения.

Поэтому в абиссинскую скважину на воду погружают трубопровод из полиэтилена низкого давления (ПНД) или вбивают колонну из металлических труб небольшого диаметра. На придонном конце полимерного и стального трубопроводов делают ряд отверстий для фильтрации и обматывают их сеткой. Выход обсадной колонны через ряд фитингов и фасонных элементов непосредственно подключают ко входу поверхностного электронасоса или насосной станции.

Скважины на песке. Для водозабора из скважин на песке используют погружные электронасосы, стандартный размер которых в окружности около 4 дюймов (100 мм). Поэтому в качестве обсадной колонны чаще используют полимерные трубы из непластифицированного поливинилхлорида (НПВХ) наружным диаметром 125 мм или стальные аналогичных размеров.

Обсадную колонну погружают в землю, стыкуя трубы посредством резьбового соединения, металл помимо резьбы иногда сваривают, но эта технология встречается довольно редко. На конце обсадки также делают дырчатый или щелевой фильтр, которой закрывают сеткой. Над обсадной трубой помещают оголовок или крышку, если используют адаптерное подключение глубинного электронасоса.

Скважины с оголовком обычно прячут в кессонные колодцы для защиты источника от промерзания в зимнее время, размещения в них оборудования, трубной сливной разводки и организации летнего поливочного водопровода.

Артезианки. Из-за высокой глубины залегания обсадку артезианок часто делают из стальных труб, обладающих более высокими прочностными характеристиками и коррозионной стойкостью (марка стали Ст20), чем обычные низкоуглеродистые сплавы (Ст3, Ст5).

Трубы соединяют посредством резьбы, внизу делают дырчатый фильтр, который в основном обеспечивает поступление в скважинный канал водных ресурсов и в меньшей степени фильтрацию.

Обвязку артезианок производят по аналогии с песчаными скважинами – глубинный насос подсоединяют к оголовку в кессоне или через адаптер в боковой стенке обсадки.

Несколько вариантов обвязки скважины на разных источниках.

Рис. 3 Варианты обвязки скважин

Какими способами бурят скважину

Есть несколько способов бурения, которые выбирают с учетом местности, глубины залегания водоносного слоя, гео строения почвы. Самые популярные способы:

  1. Ударно-канатный. Проводится без тяжелой техники, бюджетный и экологичный. В грунт на участке забивается специальный цилиндр из металла (т.н «стакан»), который имеет скошенную кромку. Затем его достают лебедкой, удаляют изнутри грунт и погружают заново. Никаких промывных растворов не требуется. Но у этого способа есть и минусы: он не применяется на некоторых грунтах (текучий суглинок, слабая супесь), а также выполняется медленно.
  2. Вращательное бурение. Способ универсальный, подходит для любых грунтов, применяется часто. Его суть в том, что в почву ввинчивают специальный инструмент с насадкой, который разрушает земляную породу.

Шнековое бурение

Типы насадок бывают разные, исходя из этого выделяют:

  • шнековое бурение. Используется металлический шнек, как в мясорубке. Он наматывает на себя и поднимает вверх породу;
  • колонковое бурение. С помощью буровой колонки в землю вставляют колонковую трубу, по которой затем подают воздух или раствор. В трубе собирается выбуренная земля (т.н керн), который поднимают наверх;
  • шарошечное бурение. Для него используется спец.долото (т.н шарошку), которую забивают в почву. Долото крепят на бурильной установке штангами, по которым затем подается раствор или воздух. Наверх поднимается буровой шлам — мелкий грунт.

Как правило, для выполнения скважины на воду используют последний вариант — шарошечный. Он пригоден для различных типов почвы. Но опять таки, выбор это индивидуален и подбирается специалистом для конкретного участка.

Какие методы бурения бывают

Метод бурения выбирают исходя из геологического строения региона, предполагаемой глубины скважины и особенностей местности. Самые распространенные — ударно-канатный и вращательный.

Ударно-канатный метод. Его суть в том, что в грунт забивают «стакан» — так называют металлический цилиндр с особо прочной скошенной кромкой. Потом его поднимают лебедкой, вычищают набившийся внутрь грунт и повторяют процесс столько раз, сколько нужно.

Этот метод не требует тяжелой техники, он дешевый и при этом наиболее экологичный: не надо использовать промывные растворы, минимальна вероятность того, что в скважину попадут нефтепродукты. Есть и минусы: это медленный метод, а для некоторых типов грунтов вообще неприменимый. Не получится им воспользоваться, например, для текучих суглинков и слабых супесей.

Вращательное бурение — это когда породоразрушающий инструмент ввинчивают в грунт. Он более универсальный, поэтому его применяют чаще.

По типу насадки и способу выемки грунта вращательное бурение делят на три типа:

  1. Шнековое: в грунт ввинчивают стержень как у мясорубки, а порода наматывается на винт и поднимается вместе с инструментом.
  2. Колонковое: в грунт ввинчивают колонковую трубу при помощи специального инструмента — буровой коронки. По трубе при необходимости подают воздух или буровой раствор. Наверх вместе с трубой поднимают столб выбуренной породы — керн. Изучение керна дает самую полную информацию о геологическом строении в точке бурения. Поэтому колонковое бурение используют при геологоразведке, в том числе когда надо найти водоупорные и водоносные горизонты или определить их свойства.
  3. Шарошечное: в грунт забуривают шарошку — специальное буровое долото. Оно крепится к установке с помощью полых штанг, сквозь которые к шарошке подают воздух или буровой раствор. В обратную сторону по ним поднимают измельченный грунт — буровой шлам.

Выбор типа бурения зависит от цели, глубины и грунта. Скважины на воду чаще всего бурят шарошечным методом, потому что он позволяет проходить самые разные типы грунта.

Мы свою скважину бурили шнеками, потому что станок, который мы использовали, не мог бурить шарошкой.

Шнековое бурение — когда скважину бурят винтом как у мясорубки. Фото: Vadim Ratnikov / Shutterstock
Шнековое бурение — когда скважину бурят винтом как у мясорубки. Фото: Vadim Ratnikov / Shutterstock
Шарошечное долото выглядит как реквизит в фильмах о путешествиях к центру земли. Фото: Zakhar Mar / Shutterstock
Шарошечное долото выглядит как реквизит в фильмах о путешествиях к центру земли. Фото: Zakhar Mar / Shutterstock

Какая техника используется для бурения

Это разные виды установок с насадкой (коронка, долото), разрушающей породу. Обычно применяется буровая установка УРБ, выполненная на шасси ЗИЛа, Урала, Камаза. Данный агрегат способен пробурить скважину на глубину до 350 м, делает это быстро и качественно.

Установка на базе ЗиЛ-131

Но есть нюанс — этой большой машине нужно место для разворота и маневра на участке. Поэтому ее обычно используют, если участок еще пуст от построек и больших деревьев с грядками и кустами.

Второй вариант техники — самоходная малогабаритная установка. Работает на любом участке, даже засаженном. Может бурить скважину возле дома или хоз.построек.  По мощности меньше чем УБР, поэтому бурить будет дольше. Среди самоходных бурильных установок популярностью пользуются «Альбатрос», «Аллигатор», «Журавль» со шнеками.

В нашей компании бурение скважин выполняется установками УБР, которые делают это за день-два. Большой плюс их в том, что система бурит и глину, и каменистый слой. Когда бур доходит до водоносного слоя из скважины постепенно поднимается столп воды. Далее воду отправляют на анализ, а скважину начинают обсаживать и благоустраивать.

Агрегаты для бурения

Для бурения нужна установка, которая будет разрушать породу. На нее крепят насадку — породоразрушающий инструмент: долото или коронку. В России наиболее распространена буровая установка УРБ.

УРБ — это агрегат, который устанавливают на шасси вездеходов или тяжелых грузовиков: Урал, КамАЗ, ЗИЛ. Он работает быстро и бурит скважины до 350 метров в глубину.

Есть и минусы. Представьте, что на ваш участок приедет большая машина, пару раз развернется, чтобы правильно установить инструмент, оставит колеи на месте грядок, а выбуренный грунт свалит кучей рядом со скважиной или вообще у крыльца. УРБ обычно используют только на этапе освоения участка, когда на нем еще нет клумб, теплиц, дорожек и прочего.

Универсальная буровая установка ПБУ-2. Скважину на воду такая пробурит за несколько часов, но только представьте, что эти гусеницы могут сделать с вашим аккуратным участком. Фото: «Алтайсельмаш»
Универсальная буровая установка ПБУ-2. Скважину на воду такая пробурит за несколько часов, но только представьте, что эти гусеницы могут сделать с вашим аккуратным участком. Фото: «Алтайсельмаш»

Самоходные малогабаритные буровые установки не такие мощные, как УРБ. Зато они аккуратнее работают и не наносят большого вреда местности. Их используют для бурения скважин рядом с постройками или сбора ненарушенных образцов грунта.

Мы бурили свою скважину как раз такой самоходкой. На участок ее привезли на эвакуаторе.

Мы бурили «Аллигатором» — он спрятался на заднем плане фото. Это станок массой 1,8 тонны, длиной 3 м и шириной 1 м. На земле — использованные шнеки, из скважины торчит внешняя обсадная труба, так называемый кондуктор. О нем еще поговорим
Мы бурили «Аллигатором» — он спрятался на заднем плане фото. Это станок массой 1,8 тонны, длиной 3 м и шириной 1 м. На земле — использованные шнеки, из скважины торчит внешняя обсадная труба, так называемый кондуктор. О нем еще поговорим
Популярные самоходки — «Альбатрос», «Аллигатор», «Журавль». Фото: «Современная буровая техника»
Популярные самоходки — «Альбатрос», «Аллигатор», «Журавль». Фото: «Современная буровая техника»

Поскольку мой муж трудился в компании, которая бурила скважины с целью инженерно-геологических исследований, он попросил на работе станок на неделю, когда не было заказов. Ему дали и станок, и эвакуатор. Мы заплатили только за бензин — около 500 рублей. Шнеки и долото — инструменты многократного использования. Их нам тоже дали бесплатно.

Сама буровая установка «Аллигатор» на «Авито» стоит около 1 млн рублей — это б/у, а новая еще дороже. В краткосрочную аренду такое оборудование взять нельзя: если его неправильно эксплуатировать, оно может быстро сломаться. А вот УРБ в аренду сдают — вот пример объявления. Цена договорная, не указан даже коридор.

Для примера можно отметить, что малогабаритные буровые установки кустарного производства сдают в аренду за 40 тысяч в месяц при том, что новая стоит 240 тысяч. То есть цена месячной аренды равна шестой части от цены продажи.

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

  • абиссинский колодец;
  • фильтровая скважина;
  • артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Виды скважин
Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

Фильтровая скважина
На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Галерея изображений
Фото из
Скважину глубиной 10 — 15 м можно пробурить без привлечения буровиков и техники, используя несложный буровой инструмент
Вручную без проблем бурятся осадочные несвязные и пластичные породы. К первым относятся пески разной крупности, щебень, дресва, гравий, ко вторым — суглинки с супесями
Механизация ручного бурения позволяет значительно повысить темпы выполнения буровых работ. Ускорят процесс двигатели и подъемные устройства
Для бурения грунтов, различающихся по физико-механическим свойствам, потребуется разные снаряды и технологии. Чаще всего для устройства одной выработки применяется несколько буровых способов в комплексе
Бурение неглубокой скважины своими руками
Пластичные грунты бурятся вручную
Механизация ручного бурения
Использование буровых инструментов

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

  • влажный песок, который поддается бурению практически любым способом относительно легко;
  • водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
  • крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
  • плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
  • суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
  • глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Как выполняется анализ воды из скважины

Когда бурение будет закончено, очень важно брать пробу воды на анализ. Проба сдается в Санэпидстанцию, специальную компанию или лабораторию гидрогеологии. Предварительно о качестве воды из скважины можно узнать от соседей.

Чистая вода

В Москве сдать воду на анализ можно в следующих лабораториях:

  • «Экодар» — анализ воды из любого источника;
  • Московская городская санитарная служба;
  • Испытательный центр МГУ — проводит экспертизу любой воды.

Важно! Пробу нужно взять в чистую колбу/бутылку, которая должна быть чистой и не содержать следов продуктов или моющего. Бутылку обязательно ополаскивают полностью той водой, которую затем берут на анализ.

Какой вид анализа выполняется для воды? Обычно это комплексный, когда проверяются много параметров сразу, а именно:

  • Реакция среды — рН.
  • Основные показатели: цветность/мутность.
  • Показатель жесткости.
  • Содержание железа.
  • Перманганатная окисляемость.
  • Аммоний.
  • Сульфат-ионы/Сульфид-ионы.
  • Содержание марганца, сероводорода.
  • Нитрит-ионы/Нитрат-ионы.
  • Общее солесодержание.

Лабораторный анализ воды

Отчет из лаборатории обычно содержит не только цифры-показатели по вашей воде, но и указание на предельно допустимые концентрации.

Проверьте, чтобы ваши цифры были не выше предельно допустимых, а гораздо ниже. Существует еще и бактериальный анализ воды, который полезно сделать, если этой водой не пользуются соседи и отзывы получить не от кого.

Важно! Если недалеко от вашего участка было месторождение руд (свинец, никель, мышьяк и т.д), то полезно проверить воду на содержание этих элементов. Если недалеко от вас скотоводческая ферма, то обязательно проведите бактериологический анализ воды.

Как выполняется обсадка скважины

Этап обсадки наступает сразу же по окончании бурения и заключается в том, что в скважину устанавливают обсадную трубу. Этой техникой вода ограждается от верховодки, предотвращается загрязнение, оползание и укрепляется ствол скважины.

Трубы для обсадки

Для обсадки лучше всего использовать металлические трубы, а не пластиковые (ПВХ/НПВХ). Трубы из пластика не слишком прочные и подходят для неглубоких скважин. Тогда как металл очень прочен и долговечен. Стоимость металлической обсадной трубы зависит от ее толщины, которая тоже подбирается индивидуально.

Важно! Если у вас глубокая скважина, рекомендуем сделать двойную обсадку. Например, внешнюю можно сделать трубой из металла, а для внутренней использовать пластик или тоже металлическую трубу.

Какой фильтр и где использовать

Следующий этап после монтажа обсадной трубы — это установка фильтра. Сам фильтр может быть сетчатым, перфорированным или щелевым, который подбирается с учетом свойств водоносного слоя. Учитывается, через какие слой проходит вода, размер частиц, их состав.

У каждого вида фильтра есть свои нюансы. Так, сетчатый синтетический может часто забиваться, а металлический перфорированный добавлять железо. Чаще всего используют щелевые. Стоимость фильтров разнится от толщины стенок, диаметра, материала, из которого он изготовлен. Металлические долговечнее, прочнее, но и дороже, чем ПВХ.

Сетчатый фильтр для скважины

Монтаж фильтра выполняется прямо на уровне водоносного слоя. Не нужно ставить его глубже — вода станет вымывать, обрушит породу до фильтра и почистить это будет сложно. Не стоит ставить фильтр и выше водоносного слоя, чтобы не перекрыть и не загубить  скважину. Одно из последствий неправильного установленного фильтра — мутность воды, от которой потом сложно избавиться.

Что такое прокачка скважины

Один из ключевых этапов, который напрямую влияет на эффективность работы скважины и качество воды. Суть прокачки состоит в том, чтобы сформировать вокруг ствола питающую камеру, куда быстро поступает вода. Кроме того, во время прокачки вода выносит в скважину глинистую и песчаную воду, которая затем откачивается. С каждым разом поток будет больше, а вода прозрачнее и чище, поскольку мутность снижается.

Прокачка скважины

Важно! Не стоит волноваться, если во время первой прокачки выходит не просто мутная вода, а грунт/земля. Это нормально, поскольку земля попадает в воду в процессе бурения и остается на поверхности. После того как начнется прокачка с помощью погружного насоса, вода будет прозрачнее раз за разом.

Какой насос используют для прокачки? Они есть разные, самый примитивный — вибрационный, но его лучше не использовать. Он не опускается в скважину, поскольку не может формировать питающую камеру, закупоривает фильтр и поднимает ил. Гораздо практичнее использовать шнековый, роторный или лопастной насосы.

скважинный насосРекомендуем насос для артезианских скважин Grundfos SQ 3-105 (или его аналог Waterstry 3 ST 3-90)

Что делается после обсадки

Следующий шаг после обсадки скважины — закрепление оголовка и кофра наверху обсадной трубы. Кофр предназначен для теплоизолирования, а оголовок создает нужное давление и закрывает скважину. Оголовок располагают не выше уровня промерзания, чтобы вода в скважине не замерзала. Узнать уровень промерзания можно из «Пособия по проектированию оснований зданий и сооружений».

Обустройство — это еще не конец работы, поскольку для полноценной подачи воды нужна еще система водоочистки, подвод водопровода в дом. Желательна также автоматическая система водоподачи, тогда процесс пользования будет как в квартирах. Кроме того, необходимо облагородить на участке саму скважину.

Что используется для подвода воды в дом

Для этого лучше всего использовать оцинкованные металлические трубы — надежные и долговечные. В качестве бюджетного варианта используются полипропиленовые или полиэтиленовые трубы, но они не так надежны.

Еще нужен расширительный бак, автоматика и фильтры. Бак выполнен в виде герметичного сосуда, который может быть разного объема и давления. Можно также предусмотреть автоматику-защиту от сухого хода. Она выключит насос, если потребление слишком большое и вода не успевает поступать из глубины.

Расширительный бак

Кроме того, исходя из анализов воды, подбирают систему водоочистки, фильтр. Его нужно ставить обязательно, если по итогам анализов параметры воды выше, чем предельно-допустимые концентрации.

Бурят скважины правильно только профессионалы

Создание на участке скважины и подвод воды в дом — довольно сложная процедура, которая не по силам простым «домашним умельцам». Если вы хотите сделать все правильно и пользоваться водопроводом десятилетиями, то лучше доверить работы специалистам. Компания «Пирогово+» предлагает такую услугу как бурение под ключ, когда владелец ни о чем не беспокоится и получает готовую, обустроенную скважину и подвод в дом.

карта бурения скважин

Посмотреть нашу клиентскую карту скважин

Наша репутация и профессионализм подтверждены многочисленными отзывами от благодарных клиентов. Мы выполнили десятки скважин в Московской области, бурили их на разной глубине и в различных условиях.

Сотрудничество с нами подкрепляется договором, который подписывают две стороны: мы и заказчик. Имея на руках договор, клиент защищен от срыва сроков и недобросовестной работы.

Типовая смета на бурение скважины глубиной 105 метров и монтаж системы автоматического водоснабжения производительностью 3 м3

В примере: статический уровень воды — 70 м., глубина насоса — 80 м.

Наименование Кол-во Ед. изм Цена за ед Сумма
1 Насос скважиный SQE 3-95, 220В, «Grundfos» 1 шт. 45 000 р. 45 000 р.
2 Кабель водостойкий 3*4 80 м. 180 р. 14 400 р.
3 Кабельная муфта термоусадочная КМ-1 1 шт. 1 500 р. 1 500 р.
4 ПЭТ труба d 32 мм (Россия) 80 м. 70 р. 5 600 р.
5 Латунные соединения 32*32 Beulco (Германия) 2 шт. 1 500 р. 3 000 р.
6 Трос из нержавеющей стали d 5 мм 85 м. 70 р. 5 950 р.
7 Зажим на тросс 4 шт. 70 р. 280 р.
8 Изолента 2 шт. 80 р. 160 р.
9 Гибкая подводка 3 шт. 800 р. 2 400 р.
10 Оголовок стальной негерметичный 1 шт. 3 000 р. 3 000 р.
11 Шланг полиэтиленовый 1/2« 1 м. 100 р. 100 р.
12 Обратный клапан латунный 1 шт. 1 500 р. 1 500 р.
13 Кессон стальной d=1 м., h=2 м. 1 шт. 25 000 р. 25 000 р.
14 Шаровые краны 4 шт. 600 р. 2 400 р.
15 Манометр и воздухоудалитель 1 шт. 1 500 р. 1 500 р.
16 Реле давления MDR 5/8 Condor (Германия) 1 шт. 4 500 р. 4 500 р.
17 Бак мембранный Reflex — 80 л (Германия) 1 шт. 9 000 р. 9 000 р.
18 Гидрант с установкой 1 шт. 9 000 р. 9 000 р.
19 Комплект фитингов и дополнительные материалы 5 000 р.
20 Транспортные расходы 5 000 р.
Итого по оборудованию и материалам: 144 290 р.
1 Установка кессона (с земляными работами) 10 000 р.
2 Монтаж насоса, оголовка, кабеля и троса из
нержавеющей стали на водоподьемных трубах и
установка насосного оборудования в скважине
10 000 р.
3 Кнопка траншеи и монтаж трубопровода 10 метров 0 р.
4 Монтаж гидроаккумулирующего бака 6 000 р.
5 Монтаж автоматики, подключение кабеля к 4 000 р.
Итого по стоимости работ: 30 000 р.
ИТОГО ПО СМЕТЕ: 174 290 р.

Посмотреть цены на бурение скважин в Московской области



Что бывает, когда скважину на воду бурят «самоучки»

Скважина под домом

Учтите, процесс бурения и обустройства скважин не так прост, как может показаться! Чтобы не рисковать здоровьем, деньгами, временем прочтите отзывы тех, кто бурил самостоятельно и что из этого вышло:

1. «Женщина купила дачу и решила начать обустраиваться. По объявлению пригласила «мастеров» пробурить скважину на воду. После того как они забурились ударил фонтан несколько десятков метров высотой. Бурильщиков как волной смыло, а вместе с ними домик с земельным участком и нескольких соседей. Фонтан не могли заглушить около полугода, затопило треть поселка. Кстати вода оказалась непригодной для питья. Оказывается, бурить могут все!»

2. «Знакомая сама сделала скважину, в итоге не могут остановить фонтан воды до сих пор, уже потерян дом, который ушел под землю и большой участок вокруг дома и далее медленно уходит под воду…»

3. «НЕ БУРИТЕ СКВАЖИНУ САМИ! В Подмосковье в нашем ТСЖ у одного товарища фонтан воды бил 4 дня, еле-еле заткнули»

Нужны ли вам такие проблемы?  Стоит задуматься, прежде чем решить сэкономить и доверять работу мастерам-самоучкам!

Какие вопросы нужно выяснить перед подписанием договора

Подписание договора

Перед тем, как окончательно выбрать бурильную компанию и подписать договор, желательно выяснить несколько моментов, которые касаются скважины и других нюансов. Задайте эти вопросы сотрудникам компании (например, нашей)!

  1. Каков у вашей компании опыт бурения? Выполняли вы скважины в нашем регионе?
  2. Какова вероятность найти воду на нашем участке? На какой глубине планируется найти ее?
  3. Какой диаметр скважины вы рекомендуете и почему?
  4. Какие подойдут обсадные трубы, из какого материала и толщины?
  5. Как выполняется прокачка? Сколько времени она обычно занимает?
  6. Что делать с землей, которая будет поднята после бурения?
  7. Что входит в вашу услугу «под ключ»: бурение, обсадка, монтаж насоса, подвод воды в дом? Это будет делать одна бригада или разные?
  8. Какую технику и инструмент вы будете использовать для бурения?
  9. Какой способ бурения предпочтительный на нашем участке?
  10. Есть ли гарантия и на какой срок? Что именно входит в гарантийные обязательства?

Кроме того, запрашивайте смету работ и материалов. Уточняйте о том, будут ли дополнительные расходы. Если планируете платить в рассрочку, то обязательно спрашивайте, какой аванс нужен сразу и каков ежемесячный размер платежа, будет ли комиссия, какие варианты оплаты. Узнавайте, уточняйте все и когда уверены, подписывайте договор и вносите оплату!

Скачать типовой договор по бурению водяной скважины

Скважина на воду – методы самостоятельного бурения

Итак, из рассмотренных видов скважин понятно, что самостоятельно ручным методом можно пробурить шахту до верховодки глубиной не более 10 м или до следующего водоупорного пласта с грунтовыми водами в среднем на 30 м.

При использовании электрических механизмов скважина под воду своими руками может быть существенно глубже, однако такой способ бурения требует, как правило, применения буровой установки. Смонтированная собственноручно малогабаритная буровая привлечет вложение значительных финансовых средств, поэтому неэффективна для разового бурения на индивидуальном участке.

Также эффективность выбираемой технологии ручного бурения и соответственно принятие решения, какими бурами осуществлять проходку, напрямую связаны с составом грунта на участке. Поэтому перед буровыми работами важно произвести если не геологическую разведку, то сбор нужной информации у соседей, в буровых и геологоразведочных организациях, поиск необходимых данных из различных информационных источников.

Шнековые буры для бурения скважины на воду.

Рис. 7 Шнековые буры

Шнековое

Шнек представляет собой спираль из металлической пластины, навитой на заостренную пику. При вращении бур вгрызается в грунт, а порода размещается и удерживается между пластинками. При подъеме шнека застрявшая земля выбрасывается на поверхность. В других конструкциях шнековый бур состоит из одного или пары спиральных витков, а почва при проходке остается над ними и извлекается по аналогии с вычерпыванием.

Шнековое бурение – один из наиболее популярных видов проходки в силу своей простоты и высокой производительности в сравнении с другими ручными технологиями.

Для увеличения глубины погружения шнека используют штанги, которые соединяют друг с другом на замки со шпильками или болтами, при помощи резьбы или иным способом. В торговой сети реализуют готовые комплекты для шнекового бурения со штангами круглого, прямоугольного сечения, буром и Т-образной ручкой. Их средняя стоимость около 5000 руб.

При вращении шнека, особенно для его извлечения, требуется приложение значительных физических усилий, что ограничивает область его ручного применения глубиной до 10 м. Также шнек хорошо работает в глинистых грунтах и суглинках, для гравийных пород и супесей с высоким содержанием песка (до 90 %) этот бур из-за осыпания не слишком эффективен.

Скорость ручного бурения шнеком относительно невелика, на проходку расстояния в 10 м в зависимости от состава грунта может понадобиться 2 – 3 дня и помощь второго работника. Также при шнековом бурении затруднена или практически невозможна проходка скальных пород. В этом случае для их разрушения используют буры-долото со специальной формой рабочей головки.

Пример использования бурения ручным шнековым буром.

Рис. 8 Буровой комплект и пример ручного бурения шнеком

Ложковое

Технология ложкового бурения состоит в вычерпывании грунта специальным приспособлением цилиндрической формы с продольной выемкой в боковой стенке. Кромку цилиндра, которой срезают грунт при углублении, заостряют, дно закрывают для удержания срезанной породы.

При изготовлении ложкового бура отрезок цилиндрической трубы приваривают к штанге, после чего ее соединяют с Т-образной ручкой и затем удлиняют дополнительными фрагментами. Так как ложковый бур имеет довольно высокую массу, а большая площадь цилиндрической трубы – высокое трение о стенки прорезаемого канала, средняя глубина проходки ложкой не превышает 5 м. Скорость проходки ложкой также невелика и в зависимости от состава грунта составляет 2 – 3 дня на 5 м глубины.

Ложка хорошо работает в супесях и гравии, при прохождении глинистых пород она испытывает слишком большое сопротивление из-за трения о плотные стенки шахты. Если шнековый бур для прохождения скальных пород можно усилить наваркой твердосплавных фрагментов из напильников или токарных резцов, то ложкой пройти даже минимальной толщины скальную породу практически невозможно.

В итоге ложковое бурение из-за низкой производительности и соответственно редкого применения можно отнести скорее к эксклюзивным методам.

Существует неплохой по эффективности способ ложкового бурения для прохождения глинистых пород. Буровая насадка со штангой в этом случае представляет собой отрезок трубы определенного диаметра с заостренной нижней кромкой. При вращении цилиндрической насадки в канале глина попадает внутрь трубы и удерживается на стенках за счет собственной вязкости, после чего извлекается наружу.

Ложковые буры.

Рис. 9 Ложковые буры

Ударно-канатное

Технологию ударно-канатного бурения относят к промышленной. Ее принцип основан на резком опускании с большой высоты в шахту массивного бурового снаряда цилиндрической формы. При падении снаряд захватывает грунт, а после подъема на поверхность его высыпают.

В бытовом хозяйстве заменой промышленного земснаряда служит желонка, вырезанная из отрезка цилиндрической трубы. Обычно ее длина составляет 1 – 1,5 метра, на торце для захвата грунта делают обратный клапан в виде заслонки или шара. Скорость бурения скважинного канала желонкой, пожалуй, ниже, чем у выше рассмотренных методов. Ее основные преимущества – возможность проходить грунты с плывунами за счет герметичного удержания грязи внутри трубы.

Также ударно-канатном способом с использованием желонки можно проходить скальные породы. Для этого с большой высоты вместо желонки сбрасывают массивное долото, которое разбивает камни.

Для подъема желонки всегда используют ручную или механическую лебедку, поэтому бурение потребует сооружения некоторой конструкции (треноги) для удержания подъемного механизма.

Схема применения желонок и их конструкция.

Рис. 10 Схема применения желонок и их конструкция

Иглопробивное

Одна из широко используемых технологий для бурения скважинного канала на глубину до 10 м – применение забивных обсадных колонн с иглами.

Перед проведением буровых работ готовят трубу-иглу, при помощи которой будут осуществлять проходку. На ее торец напаивают заостренный конусный наконечник или пику.

Для забивания трубы используют специальную насадку, по которой ударяют тяжелой кувалдой. Некоторые используют груз, поднимаемый и отпускаемый на тросе, что значительно увеличивает прилагаемое усилие.

Для соединения труб в колонне применяют резьбовые муфты или сварку. При втором методе проходки стальная колонна навсегда остается в шахте, поэтому в проходной трубе с иглой заранее сверлят отверстия под фильтр. Часто на фильтр крепят металлическую сетку, делая размер иглы в окружности немного больше диаметра труб обсадки. Обычно колонну на резьбе также не разбирают и оставляют в земле, хотя существуют и иные редко используемые варианты с ее подъемом.

Особенность подобной забивной скважины-иглы – возможность монтажа непосредственно на торец верхней обсадной трубы ручного поршневого насоса. Также к ней для создания водных запасов часто подключают поверхностный насос или станцию.

Следует отметить, что ряд коммерческих фирм изготавливают на своих производствах готовые комплекты для бурения скважин-игл абиссинок. Их трубы выпускают из высокоуглеродистых сталей марки Ст20, иногда покрытых оцинковкой, или из нержавейки.

Забивным способом удобнее всего проходить рыхлые песчаные и галечные грунты. При ударах острой пикой есть высокая вероятность разбивания попавшихся на ее пути камней, которые невозможно пройти шнековым или ложковым бурением.

Комплекты штанг и фильтры для бурения забивным методом.

Рис. 11 Комплекты штанг и фильтры для бурения забивным методом

Гидравлическое

В гидравлическом бурении для проходки используют водный поток, который направляют в зону расположения бура по полым трубам. Для этого используют трубную насадку, к которой по шлангу подводят воду от электронасоса. Сами удлиняющие штанги соединяют друг с другом на резьбу посредством муфт и вращают вручную при помощи закрепленных на трубной оболочке приспособлений.

Воду ради экономии ресурсов заставляют циркулировать по замкнутому контуру. Она выливается из скважинной шахты по прорытой канавке в приямок, после отстаивания переливом поступает во вторую ямку, откуда дренажным электронасосом по напорному рукаву подается в буровую колонну.

Технология гидравлического бурения отличается наивысшей скоростью проходки. За один-два дня можно пробурить скважину глубиной около 30 м, что является пределом при проведении буровых работ вручную.

Понятно, что если на пути бура встретятся крупные камни, работы придется остановить.

Этапы гидравлического бурения абиссинских скважин своими руками.

Рис. 12 Этапы гидравлического бурения абиссинских скважин своими руками

После формирования скважинной шахты буровые штанги извлекает на поверхность и развинчивают.

В качестве обсадной колонны используют отрезок ПНД трубопровода обычно наружным диаметром 32 мм, который погружают в скважинный канал. Предварительно на трубном участке длиной 1 – 2 м и на расстоянии около 0,5 м от торца делают ряд отверстий и обматывают их сеткой, получая таким методом фильтр. Трубный торец запаивают или вбивают в него деревянную заглушку.

Вверху ПНД-трубу обсадки обрезают и подключают непосредственно к поверхностному электронасосу (насосной станции).

Стоит отметить, что при работе электронасоса дополнительно происходит всасывание воды за счет вакуумного разряжения в закрытом ПНД-трубопроводе обсадки. Поэтому дебит такой скважины может быть значительно выше, чем в открытом абиссинском источнике аналогичной глубины.

Примеры водозабора из абиссинок после забивного и гидравлического бурения.

Рис. 13 Примеры водозабора из абиссинок после забивного и гидравлического бурения

Малая механизация буровых работ

Иногда желание бурить скважину под воду своими руками и сэкономить на этом финансовые средства на самом деле оказывается нерациональным вариантом. Буровики любители часто выбирают неправильную технологию проходки для данного типа грунта или совершают ошибки в конструктивном исполнении буровых приспособлений.

В итоге скважина своими руками может буриться длительный срок с чрезмерными трудозатратами. К примеру, иглопробивным методом делают шахту глубиной 10 метров трое человек пять дней, шнеком или буром-долотом проходят целый месяц расстояние в несколько метров, уткнувшись в камень или твердую породу.

Значительно ускорить и облегчить процесс проведения буровых работ помогают малые средства механизации. Во многих бытовых хозяйствах загородных домов имеются старые электродвигатели от автомобилей или различных механизмов. Их вполне можно приспособить в электрические лебедки для подъема желонок при ударно-канатном бурении. Также электромеханические подъемники полезны при шнековый или ложковой проходке, когда требуется периодически извлекать колонну из штанг вместе с грунтом на поверхность.

Для вращения колонны из буровых штанг можно использовать мощные электрические миксеры, дрели или перфораторы.

В торговой сети реализуют ручные мотобуры для работы в поле с двигателями на жидком топливе (бензин). Их вместе с готовыми шнеками применяют для проходки небольших каналов под столбы, однако теоретически бензобуры вполне можно использовать и для вращения скважинных буровых штанг.

Ручное бурение при помощи бензиновых мотобуров.

Рис. 14 Ручное бурение при помощи бензиновых мотобуров

Ценной находкой при проведении буровых работ шнековым методом являются мощные электродвигатели с редуктором от различных машин и механизмов.

В них закрепляют цилиндрический резьбовой или специальной формы конусный патрубок, на который накручивают буровые штанги. Сам электродвигатель удерживают вручную на каркасе два человека или делают под него специальную опорную конструкцию в виде треноги, прямоугольной или иной формы рамы.

Большинство самостоятельно изготовленных буровых установок включают в себя электродвигатель с редуктором для вращения обсадной колонны и второй ручной или электрический механизм с лебедкой для поднятия труб на поверхность.

В полностью электрифицированной самодельной установке электродвигатель с редуктором движется по вертикальным направляющим вверх-вниз, а второй малый с намотанным тросом расположен в задней части опорной рамы.

Стоит отметить, что широчайший ряд портативных буровых установок на бензиновых или электрических двигателях можно приобрести на ресурсе Alibaba по ценам от 150 до 3000 условных единиц.

Скважина на воду при помощи самодельных буровых установок.

Рис. 15 Самодельные буровые установки

Для бурения скважин своими руками на глубину не более 10 м один из оптимальных вариантов – приобрести изготовленный в заводских условиях по разумным ценам комплект для шнековой или иглопробивной проходки. Если необходимо пробурить скважину глубиной около 30 м, используют гидравлическую технологию проходки с приобретенными в торговой сети или самостоятельно изготовленными буровыми штангами на резьбе. И наконец для глубин проходки до 70 м применяют самостоятельно изготовленные, взятые на прокат или приобретенные малогабаритные буровые установки с подъемным и редукторным электродвигателями.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

Инструменты для бурения
На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения
Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения
Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Ложковый бур
Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

Клапан, расположенный в основании желонки, предназначен для удерживания пробуренной породы
Шаг 1: Для изготовления корпуса понадобится отрезок трубы 30 — 50 см и лист металла, из которого вырезаем окружность
Шаг 2: Вырезанную их стального листа окружность привариваем к отрезку трубы
Шаг 3: От центра корпуса откладываем равные расстояния для сверления отверстий
Шаг 4: По окружности высверливаем отверстия диаметром 5 — 8 мм
Шаг 5: Вырезаем отверстие в корпусе клапана так, чтобы по краю остались зубья
Шаг 6: С обратной стороны привариваем раму из металлической полосы
Шаг 7: В середине рамки высверливаем отверстие для передвижения штока, приводящего в движение крышку клапана
Клапан для самодельной желонки
Изготовление корпуса клапана
Сварка отрезка трубы с окружностью
Формирование отверстия в корпусе клапана
Сверление отверстий в заготовке клапана
Формирование отверстия в клапане
Сооружение рамки для захлопывающего устройства
Изготовление захлопывающегося устройства

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Шаг 8: Перед соединением с основной частью желонки собираем клапан
Шаг 9: Заводим рамку клапана со стороны основания желонки в трубу
Шаг 10: Бурим сквозные отверстия, проходящие через трубу и рамку
Шаг 11: В пробуренные отверстия завинчиваем шурупы, с внутренней стороны заворачиваем на шурупы гайки
Шаг 12: Для устройства узла соединения желонки с тросом бурим отверстия с противоположной стороны трубы
Шаг 13: Устанавливаем отрезок арматуру в пробуренные отверстия, завариваем или расплющиваем кувалдой края
Шаг 14: К приваренному отрезку арматуру крепим серьгу, к которой будет присоединяться трос
В результате изготовлен бур для ударно-канатного бурения. Желонку бросают на забой, при ударе она разрушает и захватывает грунт клапаном. Из скважины бур извлекаем за трос
Сборка клапана для желонки
Соединение клапана с башмаком трубы
Отверстия для присоединения клапана желонки
Фиксация клапана шурупами
Сверление отверстий в верхней части
Установка стержня вверху желонки
Соединение серьги с желонкой
Изготовленная собственноручно желонка

Несколько полезных советов

После того, как скважина готова, следует обратить внимание на ряд важных нюансов. Например, чтобы вода в скважине оставалась свежей, нужно обеспечить приток в обсадную колонну свежего воздуха.

Для этого делают несколько вентиляционных отверстий. Верхнюю часть скважины не стоит замуровывать, ее закрывают откидной крышкой, чтобы при необходимости можно было достать насос, осмотреть колонну и т.п.

По окончании работ следует обязательно отдать на анализ воду из скважины, чтобы проверить на содержание различных примесей. Любые проблемы с состоянием воды обычно решаются путем подбора подходящих фильтров.

Воду на анализ отбирают не сразу же после бурения, а спустя некоторое время, чтобы из нее ушли загрязнения, вызванные бурением.

Выводы и полезное видео по теме

Видео #1. Обзор различных самодельных инструментов для бурения – буров, желонки и прочих снарядов:

Видео #2. Демонстрация ударно-канатного способа бурения:

Видео #3. Процесс создания абиссинского колодца:

Бурение скважины нельзя назвать простой задачей, которая под силу любому желающему. И все же множество мастеров справились с этим делом и обеспечили свое жилище автономным водоснабжением. Целеустремленность и правильные действия обычно приводят к желаемому результату.

Источники: https://skvagina.ru/blog/gajd-po-bureniyu-skvazhinyi-na-vodu/, https://montagtrub.ru/skvazhina-na-vodu-osobennosti-ustrojstva-samostoyatelnoe-burenie/, https://journal.tinkoff.ru/sharoshka/, https://sovet-ingenera.com/vodosnab/kolod-skvazh/kak-proburit-skvazhinu-svoimi-rukami.html
Марина Мармалюкова

Имеет высшее образование, по специальности «Торговля и товароведение». С июня 2007 года по 2018 год работала в сфере косметологии, знает все тонкости красоты.

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

шестнадцать − двенадцать =
