Особенности выбора системы водоснабжения и отопления

Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

Чтобы правильно подобрать параметры системы, необходимо:

• Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
• Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
• Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Виды и способы водоснабжения частного дома

Водоснабжение в частном доме разделяют на две основные разновидности:

1. Автономное. Подача воды осуществляется из собственной скважины.
2. Централизованное. Вода подается из водопроводной магистрали, которая в свою очередь запитана из водонапорной башни или насосной станции.

Каждый из этих вариантов имеет свои плюсы и минусы, а также особенности проведения монтажных работ, что в итоге сказывается на окончательной стоимости организации водоснабжения частного дома.

Централизованное водоснабжение: преимущества и недостатки

Основными критериями при выборе системы водоснабжения для частного дома обычно служат:

• Наличие в конкретной местности водонапорной магистрали – банально, но на этот вопрос иногда обращают внимание в последнюю очередь;
• Качество подаваемой воды (в некоторых дачных поселках есть только техническая вода);
• Надежность и бесперебойность работы;
• Зависимость от внешних факторов (некоторые линии отключают на зиму);
• Стоимость (иногда дешевле сделать автономное водоснабжение, чем врезаться в магистраль).

К достоинствам централизованной системы водоснабжения относятся следующие факторы:

• Автоматическое поддержание необходимого давления в системе;
• Вода изначально проходит очистку – деминерализация, удаление различных примесей и механических частиц, обеззараживание;
• Низкая стоимость подключения и всех монтажных работ.

К минусам такого варианта можно отнести:

• Зависимость от внешних факторов;
• Необходимость получения разрешений;
• Ежемесячная оплата;
• Давление в системе может сильно изменяться;
• Качество воды зачастую оставляет желать лучшего – из-за сильной концентрации хлора и других химических элементов.

С чего начинается выбор системы отопления и водоснабжения?

Как показывает практика, при строительстве дома  в первую очередь необходимо тщательно рассчитать все узлы и конструкции вашего будущего жилища.

Генеральный директор компанииGWD Engineering Николай Пролежаев:

– О монтаже инженерных систем нужно задуматься ещё на стадии архитектурного проекта дома, коттеджа или дачи. И  в первую очередь это касается характеристик помещения котельной.

По СНиПам помещение для газового котла должно быть не менее 15м3, потолки не ниже 2.5 метров. Необходимая площадь оконного остекления, должна быть равна 0,03  на объем котельной. Если архитектор не учёл эти требования, то проблемы с газификацией объекта гарантированы.

При этом стена здания, к которой пристраивается котельная, должна иметь предел огнестойкости не менее 0,75ч, а перекрытие котельной должно выполняться из негорючих материалов.

Генеральный директор компании «ДоМ инженерных систем» Анатолий Гурин:

– Важно помнить, что размеры технического помещения или котельной должны обеспечивать свободное размещение оборудования с возможностью его дальнейшего обслуживания.

А так же соответствовать всем требованиям газоснабжающей (если предполагается отопление газом) организации и пожарного надзора.

Если котельная уже построена с нарушениями вышеизложенных требований, то её перестройка приведёт к дополнительным материальным затратам.

А чтобы определится с требованиями к  системе водоснабжения, в первую очередь необходимо:

• Определить категорию дома и требование к регулярности его водоснабжения – коттедж под ПМЖ, дача, летний домик.

Нет нужды проводить центральный водопровод в маленький домик, если можно обойтись водой и колодца.

• Определить возможные источники воды на вашем участке – река, колодец, скважина, центральный водопровод.

• Определить доступность каждого источника – глубина залегания водоносного слоя, и его удалённость от дома.

• Определить качество воды в источнике, сделав её анализ. В случае если вода не питьевая,  то  от этого, будет напрямую зависеть выбор системы водоподготовки — простые механические фильтры или полноценная система очистки.

Чем хуже вода, тем дороже обходится система водоподготовки.

Компоненты системы водоснабжения

Самыми известными источниками для получения воды ­ считаются колодцы и скважины.

Колодец. Отличается простотой устройства (его можно вырыть самостоятельно) и относительной дешевизной.

Лучше всего колодец подходит для снабжения водой небольшого дома или дачи сезонного проживания. При рытье колодца следует помнить, что высокий УГВ может привести к загрязнению воды в нём, а средства, потраченные на её дальнейшую очистку, значительно превысят первоначальные затраты на устройство колодца.

Скважины делятся на три типа:

• Артезианские.  Глубиной  от 100 метров и более.

Считаются самыми дорогими, так как при их устройстве требуется проведение буровых работ с применением специальной техники. Из-за глубины заложения не требуют устройства насосного оборудования внутри скважины, обеспечивая подъём чистой воды под давлением. Зачастую на бурение таких скважин необходимо получить специальное разрешение.

• Скважины глубиной до 50 метров.

Для подъёма воды необходимо использование погружного насоса установленного внутри скважины. А вода из таких скважин, в отличие от артезианских, требует обязательной установки систем фильтрации.

• Абиссинские или как их ещё называют забивные колодцы.  Глубиной не более 15 метров.

Хорошо подходят для устройства в труднодоступных местах, например такую скважину можно сделать даже в техническом помещении уже построенного дома, но из-за малого диаметра трубы в такую скважину невозможно установить погружной насос и  для подъёма воды необходимо использовать насосную станцию.

После того, как был сделан выбор в пользу того или иного источника воды, необходимо:

• Выбрать систему подъёма воды – погружной насос или насосная станция.

Следует помнить, что насосная станция обеспечивает подъём воды с глубины до 10 метров. Кроме того, в отличие от погружного насоса, такая станция довольно шумно работает, что требует прибегнуть к дополнительной звукоизоляции технического помещения. Либо разместить насосную станцию в отдельно стоящей пристройке.

• Определить мощность скважинного насоса. Для этого необходимо рассчитать дебит скважины.

Дебит – это одна из главных  характеристик любой скважины. С помощью дебита скважины можно вычислить какое максимальное количество воды она даёт за  единицу времени. Дебит обычно измеряется в литрах или кубометрах в минуту.

• Рассчитать объём водопотребления в доме и выбрать необходимые параметры насоса.

Инженер-строитель Олег Дунаев:

– Если дом жилой, и там пребывают круглосуточно, то водоснабжение необходимо рассчитывать от общего числа проживающих и всех точек потребления.

После этого:

• Подбираем гидроаккумулятор.

Гидроаккумулятор необходим для поддержания в системе водоснабжения постоянного давления воды, которое обычно составляет от 2.5 до 3 атмосфер. Также гидроаккумулятор снижает количество запусков насосного оборудования.

• Определяемся с системой водоподготовки, состоящей из фильтров грубой и тонкой очистки воды.

Олег Дунаев:

– По результатам анализа воды выбирается способ её очистки. Например, очистка от ржавчины в более простом  варианте, может производиться путём фильтрации через обезжелезивающие сменные картриджи для фильтров,  либо, при более дорогом способе устанавливается полноценная станция водоподготовки и система смягчения воды.

Затем, на основе всех вышеперечисленных данных, необходимо выбрать трубопроводную арматуру – состоящую из труб, фитингов и коллекторов.

Выбор труб для системы водоснабжения и отопления

При монтаже системы водоснабжения и отопления особое внимание необходимо уделить выбору труб.

Анатолий Гурин:

– Основные материалы для труб это:

• Медь

Из плюсов такой трубы можно выделить долговечность и коррозийная стойкость. Среди недостатков высокая цена и сложность монтажа.

• Сталь

Такие трубы отличаются прочностью и долговечностью, но могут ржаветь, и сложны в монтаже.

• Нержавеющая сталь
• Пластики.

Отличаются долгим сроком службы и лёгкостью монтажа.

Пластики могут быть сделаны из следующих материалов:

• Полипропилен PP-R или PP-RCT;
• Термостойкий полиэтилен PERT или PERT2;
• Сшитый полиэтилен PEX типов а,b или c;
• Трубы могут быть армированные или нет.

Для автономных систем отопления и водоснабжения лучше всего, по соотношению цена/результат, применять многослойные трубы из сшитого полиэтилена типа PEX/AL/PEX.

При прокладке трубопровода подводящего воду к дому необходимо помнить, что в зимний период времени, вода в нём может замёрзнуть. Есть три варианта решения этой проблемы:

• Утеплить трубу, заключив её в  специальную теплоизоляционную оболочку;
• Заложить трубу на глубину ниже точки промерзания;

Для Подмосковья эта величина составляет 1.5 метра.

• Использовать греющий электрокабель.

Выбираем систему отопления

Так с чего же начать при выборе системы отопления для вашего дома?

Николай Пролежаев:

– Все начинается с определения источника энергии. Чаще всего это природный газ. Если же газа нет, то вариантов множество:

• Твёрдое топливо;
• Сжиженный газ;
• Дизельное топливо;
• Электричество.

Рассмотрим подробнее каждый из вариантов.

• Газовое отопление.

Является одним из самых дешёвых и удобных видов топлива для обогрева частного дома, так как процесс его сжигания в котле хорошо поддаётся автоматизации и контролю.

Но все вышесказанное справедливо лишь при условии, если газовая труба уже подведена к вашему дому, так цена на подключение газа, либо прокладка трубопровода, может оказаться неоправданно высокой.

• Твёрдое топливо. Несмотря на доступность угля, дров или торфяных брикетов следует помнить, что твердотопливные котлы, требуют регулярной закладки топлива, а процесс их работы тяжело или невозможно автоматизировать, что напрямую влияет на уровень комфорта проживания в доме.

Твердотопливные котлы зачастую устанавливаются в качестве резервного источника тепла на случай отключения либо поломки основного котла. Также при их установке предъявляются повышенные требования к дымоходу, иначе не будет создаваться тяга, необходимая для удаления продуктов сгорания.

• Электричество. Считается одним из самых дорогих видов отопления, но имеет такие преимущества как удобство, высокий КПД работы и простоту монтажа оборудования. При установке электрокотла нет таких жёстких требований как при использовании газового или твердотопливного котла. Отпадает  необходимость делать специальную котельную  и дымоход. Электрокотлы относительно дёшевы, компактны, (их можно повесить на стену) и они бесшумны в работе.

При выборе электрокотла необходимо помнить, что зачастую для отопления дома подходят только трёхфазные котлы мощностью более 12 кВт/380 вольт, а далеко не на всех участках есть выделенная трёхфазная линия в 15 и более кВт. Однофазный электрокотёл мощностью менее 12 кВт/220вольт подойдёт лишь для отопления небольшого и хорошо утеплённого дома площадью до 100 кв.м

• Жидкое топливо. Солярка, мазут. Котлы, работающие на данном виде топлива, хорошо поддаются процессу автоматизации. Но из-за постоянного роста цен на энергоносители, использование жидкотопливного котла требует грамотного расчёта.

Важно знать, что существуют жидкотопливные котлы со сменными горелками, а значит, такой котёл можно легко перестроить на работу на магистральном или сжиженном газе.

Предварительно,  мощность котла можно просчитать по следующей формуле: 1 кВт мощности расходуется на  отопление 10 кв. м. хорошо утеплённого помещения.

Николай Пролежаев:

– Котёл подбирается исключительно после теплорасчёта, так как необходимую мощность можно выяснить, только зная теплопотери.  Так же при проектировании выбирается принципиальная система котельной в целом. Есть два основных типа:

Схема с двухконтурным котлом. В данном случае теплообменник ГВС находиться непосредственно в котле. Такая схема применяется при проживании 3-4 членов семьи.

Плюсы:  Занимает маленькую площадь в котельной.  Оборудование значительно дешевле, относительно системы с бойлером косвенного нагрева.

Минусы: Маленькая производимость ГВС, чувствительность к качеству воды.

Одноконтурный котёл с бойлером косвенного нагрева. В данном случае рядом с котлом ставится бойлер, в котором греется горячая вода. Необходимый объем подбирается при проектировании.  Данная схема является более комфортной и долговечной, так как резерв ГВС позволяет использовать воду для 5-6 потребителей, и она абсолютно не чувствительна к качеству воды.

Анатолий Гурин:

– Перед выбором котла и соответственно системы отопления, надо сделать анализ воды и выяснить может ли предполагаемый котёл работать с ней.

Например, настенные двухконтурные котлы не могут нормально работать с жёсткой водой, т.к. теплообменник забивается солями жёсткости и часто требует промывки или замены.

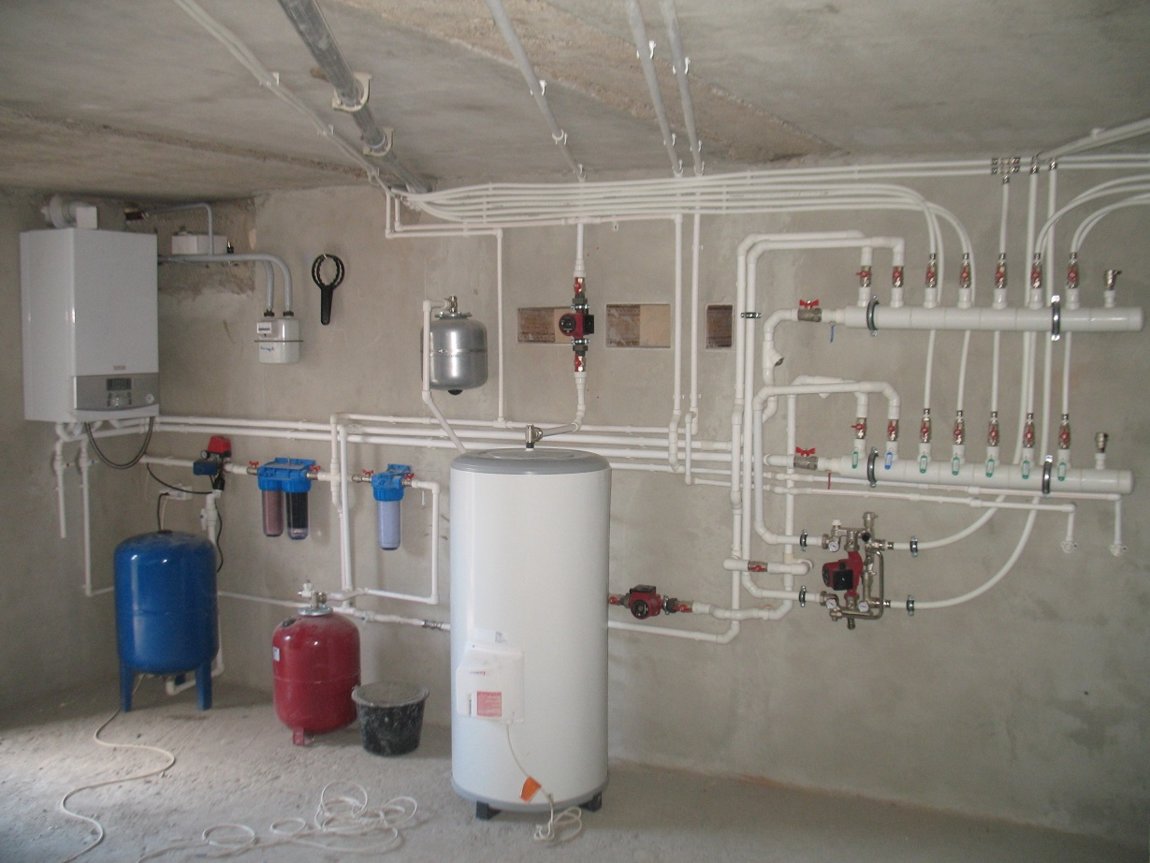

Наилучший вариант для отопления и водоснабжения это одноконтурный котёл с бойлером косвенного нагрева, отдельно стоящим или встроенным.

Классификация систем водоснабжения

Системы водоснабжения могут классифицироваться по ряду основных признаков.

1. По назначению:
   • системы водоснабжения населенных мест (городов, поселков);
   • системы производственного водоснабжения;
   • системы сельскохозяйственного водоснабжения;
   • системы противопожарного водоснабжения;
   • комбинированные системы водоснабжения (хозяйственно-производственные, хозяйственно-противопожарные и т. д.);
2. По способу подачи воды:
   • самотечные (гравитационные);
   • с механизированной подачей воды (с помощью насосов);
   • зонные (в одни районы самотеком, в другие насосами);
3. По характеру используемых природных источников:
   • получающие воду из поверхностных источников (речные, озерные и т. д.);
   • получающие воду из подземных источников (родниковые, артезианские и т. д.);
   • смешанного типа;
4. По способу использования воды:
   • системы прямоточного водоснабжения (с однократным использованием воды);
   • системы оборотного водоснабжения;
   • системы с повторным использованием воды.

Основные схемы систем водоснабжения частного дома

Согласно приведенной выше классификации введем ограничение в том, что будем рассматривать системы водоснабжения только населенных мест с использованием насосов, подающих воду из подземных источников. При рассмотрении различных схем выбранной группы систем водоснабжения отметим их основные достоинства и недостатки. Для этого проведем их классификацию по ряду основных функциональных признаков, которые в конечном итоге позволят провести сравнительный анализ систем по их качеству.

Все схемы систем водоснабжения частных домов по степени их автономности можно разделить на три основные группы:

1. Системы централизованного водоснабжения.
2. Системы группового водоснабжения.
3. Системы индивидуального или автономного водоснабжения.

Системы централизованного водоснабжения предполагают наличие общего водозаборного сооружения и водоподъемных устройств с последующим разведением по индивидуальным потребителям.Разновидность систем централизованного водоснабжения – системы группового водоснабжения, когда одна система обеспечивает водоснабжение отдельной группы домов (от 2 и более). Таким образом, достаточно рационально можно организовать несколько децентрализованных систем различной производительности в одном поселке.

На наш взгляд, грамотно спроектированные и профессионально реализованные системы централизованного (группового) водоснабжения являются приоритетными по сравнению с системами индивидуального водоснабжения прежде всего из-за низкой ценовой нагрузки на каждого потребителя. При этом в таких системах в полной мере возможна реализация химической и бактерицидной очистки воды, подаваемой из водозаборных сооружений.
В системах индивидуального водоснабжения также возможны приемлемые виды очистки воды, но при этом резко повышается ценовая нагрузка на потребителя, что, в конечном итоге, снижает общее качество системы. Рассмотрим схемы автономного водоснабжения, которые наиболее часто реализуются потребителями из-за сложности решения организационных проблем централизованных систем. Системы автономного водоснабжения в свою очередь можно разделить на две основные функциональные группы:

1. Системы водоснабжения с использованием погружных насосов.
2. Системы водоснабжения без погружных насосов.

1. Системы водоснабжения с применением погружных насосов

1.1 Погружной насос без накопительного резервуара

Типовая схема наиболее распространенной системы водоснабжения с использованием погружного насоса без накопительного резервуара приведена на рис.1. Водоснабжение с использованием погружных насосов осуществляется в основном из скважин (в ряде случаев – из колодцев и водоемов). Бурение скважин производится «на песок» (до 40 метров) или «на известь» (от 60 метров — артезианские скважины). Во втором случае требуется наличие разрешительных и регистрационных документов. Выбор скважины определяется водоносными горизонтами, а также задаваемыми параметрами водоснабжения (напор / расход).

Рис.1. Система автономного водоснабжения с использованием погружного насоса

В любом случае, условием круглогодичного использования скважины является ее кессон, обеспечивающий достаточное заглубление оголовка и защиту от замерзания. Основным недостатком такой системы является то, что погружной насос как таковой не предназначен для создания напора. Эти насосы изначально создавались для наполнения регулирующих резервуаров, располагаемых после водозаборных сооружений, а не для создания заданного напора при переменном расходе.

Диаграммы рабочих характеристик погружных (скважинных) насосов типа SQ производства компании Grundfos, рекомендуемых для водоснабжения частных домов, приведены на рис. 2.

Из приведенных диаграмм (например, для насоса SQ5) видно, что при увеличении расхода от 5 до 6 куб.м/час (на 16,7 литра/мин) напор уменьшается на 17 метров (точки А, В). С учетом глубины погружения насоса (например, 20 метров) величина напора в точке В составит только 38 метров (3,8 бар). При увеличении расхода на 2 куб.м/час или 33 литра/мин (точки A, D) напор падает до 38 метров, а с учетом заглубления насоса до 18 метров (1,8 бар). При дальнейшем повышении расхода (точка D) насос уже не в состоянии создавать напор. Следует отметить, что в большинстве случаев получение приемлемого качества воды даже для хозяйственных нужд требует установку фильтров обезжелезивания. Применение таких фильтров подразумевает их периодическую промывку, которая требует повышенного расхода воды. Например, при применении фильтра ERF-1 объемным расходом до 1 куб.м/час (потери давления до 0,2 бар) расход промывочной воды составляет 1,8…2,3 куб.м/час. Диаграммы (рис.2) показывают, что для обеспечения работы даже такого фильтра с минимальным объемным расходом вызовет необходимость применения уже мощных промышленных скважинных насосов, что создаст ряд дополнительных проблем: стоимость насосов, вопрос дебита скважины, частота циклов включений / отключений насоса, снижающая его ресурс и т.д.

Рис. 2. Диаграммы рабочих характеристик насосов SQ, SQ_N, SQE.

Скважинные (погружные) насосы в промышленном водоснабжении применяются как насосы первого уровня подъема для закачивания воды из промышленных горизонтов в накопительные резервуары. Насосы подбираются для работы, как правило, по одной точке характеристики, соответствующей максимальному КПД насоса. Применение скважинных насосов для водоснабжения частных домов безусловно оправдано при глубоком залегании водяных горизонтов. В этом случае для устойчивого функционирования системы водоснабжения необходимо закачивать воду в накопительный (регулирующий) резервуар объемом не менее 2…3 куб. метров. На рис. 3 представлено изменение КПД рассматриваемого насоса SQ5.

Рис. 3. Изменение КПД (Eta, %) насоса SQ5

Для обеспечения максимального значения КПД погружного насоса в его напорной магистрали с помощью регулирующей задвижки создается заданный напор (точки 1…6 для различных исполнений рассматриваемого насоса SQ5), соответствующий максимальному КПД (точка М). При этом насос работает в режиме свободного наполнения регулирующей емкости без изменения расхода. Характеристики (рис. 3) показывают, что при изменении расхода относительно точки М КПД насоса резко подает, в результате чего снижается эффективность насоса в режиме поддержания напора при переменном расходе. При этом не стоит рассматривать гидроаккумулятор как накопительный резервуар. Гидроаккумуляторы имеют остаточное давление воздуха внутри корпуса за счет наличия герметичной резиновой «груши». Они предназначены, прежде всего, для сглаживания знакопеременных пиков напора в трубопроводе, а также для локального поддержания давления возле датчика давления, что обеспечивает снижение частоты включений и отключений насоса. На практике гидроаккумуляторы индивидуальных систем водоснабжения используются объемом не более 300 литров, прежде всего, из-за их высокой стоимости и неудобства размещения. Попытки использования гидроаккумуляторов большего объема приводят к неоправданному росту стоимости оборудования.

К числу основных недостатков систем, в которых напор обеспечивается только погружным насосом, следует также отнести невозможность каскадирования насосов (последовательного включения) для повышения напора при увеличении расхода в системе потребителя.

1.2 Погружные насосы с накопительным резервуаром

Наиболее рациональной схемой использования погружных насосов является схема с использованием накопительных (регулирующих) резервуаров, после которых подключаются насосы повышения давления или повысительные насосы. Вариант такой схемы представлен на рис. 4.

Неоспоримым достоинством рассматриваемой схемы является поддержание требуемого напора при большом диапазоне расходов, — устойчивость водоснабжения. Основным недостатком системы является необходимость размещения внутри дома накопительного резервуара (2…4 куб.метра). Вместе с насосной станцией повышения давления, регулирующей и запорной арматурой, система занимает внушительный отапливаемый объем внутри помещения. Малый объем накопительных баков (менее 2 куб.м) в ряде случаев может вызвать повышенную цикличность работы скважинного насоса, что снижает его ресурс, а также неустойчивую работу всей системы.

Кроме этого, нахождение накопительных резервуаров в отапливаемом помещении повышает риск роста бактерий, и, как следствие, необходимость химической и бактерицидной очистки воды.

Рис. 4. Система индивидуального водоснабжения с накопительным резервуаром

Самотечные системы без насосов повышения давления после накопительных резервуаров рассматривать не будем из-за их явного недостатка, — прежде всего это низкий напор, определяемый высотой дома (не более 1,5 бар).

2. Системы водоснабжения без погружных насосов

2.1. Система водоснабжения из абиссинского колодца

Абиссинский колодец (скважина «игла») является некоторой разновидностью скважины «на песок» при ее небольшом заглублении (до 20 метров). Основное отличие – он выполнен из трубы диаметром 1,5….2 дюйма с фильтром в нижней части.

Рис.5. Система водоснабжения из абиссинского колодца

Преимущества абиссинского колодца перед скважиной «на песок»:

1. Более низкая стоимость бурения.
2. Бурение происходит без применения крупной техники, что позволяет бурить уже на облагороженной территории.
3. Возможность бурения в доме (обычно это отмечают, но с нашей точки зрения преимущество оспоримо: затрудняет ремонт и техническое обслуживание скважины).
4. Меньшая глубина бурения. Обычно скважины на песок большого диаметра делаются более глубокими, чем абиссинские колодцы, это связанно с обязательным заглублением обсадной трубы большого диаметра в водоупор (глину). Труба абиссинского колодца изначально заглушена на конце, поэтому не требует такого заглубления.
5. Качество воды. Поскольку абиссинские колодцы делаются меньшей глубины, чем скважины «на песок» большого диаметра, процентное содержание в воде растворенного железа меньше: чем глубже скважина, тем процентное содержание выше. Растворенное железо в воде — самое неприятное, что может быть в скважине, вода идет чистая, но после отстаивания или кипячения мутнеет (железо выпадает в осадок). Такую воду нельзя пить и использовать в бытовых нуждах без дорогостоящей фильтрации.
6. Вода в абиссинском колодце чище ввиду его герметичности (нет контакта с воздухом).
7. Меньшая вероятность заиливания абиссинского колодца, чем скважины на песок большого диаметра (сетка фильтра скважины забивается мелкой песчаной пылью), так как вода из абиссинского колодца всасывается напрямую из водоносного слоя, а в скважине на песок большого диаметра вода поступает по принципу притока и сетка не прочищается.
   Кроме этого степень заиливания скважины определяется состоянием водоупорного слоя, а также вводом в него обсадной трубы.
8. Ремонтопригодность колодца. Труба достаточно просто извлекается из земли, например, для замены фильтра после длительной эксплуатации. В скважинах большого диаметра такое невозможно. Кроме этого, абиссинские колодцы промываются подачей в них воды под давлением
9. Достаточный дебет, — для абиссинского колодца он примерно такой же, как у скважины на песок большого диаметра: 0,5–3 м³/ч (до 50 литров в минуту)

Глубина абиссинских колодцев в ряде случаев достигает 20 метров. Уровень воды в них, как и в скважинах, определяется уровнем грунтовых вод (по закону сообщающихся сосудов). При этом качество воды определяется водоносным слоем, в который заглублен колодец. Однако при больших глубинах возрастает вес столба воды, который необходимо поднимать до уровня насосов. Для справки: вес столба воды в трубе диаметром резьбы 2 дюйма глубиной 20 метров составляет порядка 40 кг. При использовании самовсасывающих насосов в этом случае возрастают некомпенсируемые потери на входе насоса, тем самым снижается его производительность. Повышение производительности системы водоснабжения с применением абиссинского колодца при его большом заглублении (до 20 метров) может достигаться применением двух каскадно включаемых насосов с электрической мощностью на ступень выше расчетной. Разница в стоимости оборудования весьма незначительна, но при этом достигается эффект повышения производительности системы.

Необходимо учитывать высокую нагрузку на обратный клапан колодца, определяемую весом столба воды. Даже незначительная деформация клапана или его загрязнение («утечка») делает невозможным удержание столба воды на уровне насосов. Возможно, в ряде случаев для повышения надежности работы таких систем водоснабжения оправдано применение промышленных обратных клапанов.

2.2. Системы забора воды из скважины большого диаметра или открытого (шахтного) колодца

Данная система может применяться при достаточно стабильном высоком уровне грунтовых вод. Она может рассматриваться как частный случай водоснабжения из абиссинского колодца.

Рис. 6. Забор воды из колодца

Рассмотрев основные типы систем индивидуального водоснабжения, определим наиболее рациональные схемы для систем без погружных насосов, имеющих водозабор с небольшой глубины.

3. Система водоснабжения из абиссинского колодца

Водоснабжение дома осуществляется из заглубленной скважины, установкой повышения давления (рис. 7). Установка выполнена из одного или двух самовсасывающих насосов.

Скважина выполнена в виде абиссинского колодца (2), который пробуривается на глубину до 20 метров. Скважина заглублена на 2…4 метра от уровня земли и расположена в технологическом дренажном колодце (1). Установка повышения давления (6) из одного или двух самовсасывающих насосов подключена к скважине через обратный клапан (7). Глубина воды в скважине определяется уровнем грунтовых вод. Для работы системы необходимо, чтобы уровень грунтовых вод опускался на глубину не более 10 метров от поверхности земли. Глубина подъема воды самовсасывающими насосами – не более 8 метров. Насосы расположены в герметичном павильоне (5), выполненном из пластика, на глубине от 2 до 4 метров. При первоначальном заливе и пуске системы вода в скважине поднимается насосами до уровня подающей магистрали установки повышения давления и в дальнейшем поддерживается обратным клапаном. Тем самым обеспечивается постоянный залив подающей магистрали насосов.

Рис.7. Система индивидуального водоснабжения из абиссинского колодца

Щит управления насосами (13) может располагаться вне павильона, позволяя тем самым осуществлять дистанционное управление насосами и контроль их состояния. Скважина и насосы расположены вне жилого помещения и заглублены таким образом, чтобы предотвратить замерзание воды в насосах и скважине в зимний период. При этом павильон насосов может иметь дополнительный внутренний обогрев маломощным (не более 200 Вт) электронагревателем с терморегулятором. Павильон выполнен неразборным. В верхней части имеется люк для технологического доступа к оборудованию. Расположение скважины внутри колодца обеспечивает возможность ее ремонта. Скважина достаточно просто извлекается для возможного ремонта или замены фильтра. Кроме этого, за счет заглубления скважины снижается нагрузка на обратный клапан и некомпенсируемые потери насосной установки. Достоинства системы:

• простота и низкая стоимость;
• достаточно высокая производительность (может достигать 3 куб.м/час);
• оборудование не занимает внутреннее пространство дома;
• оборудование не требует зимней консервации за счет положительной температуры внутри кессона;
• насосы и трубопроводы постоянно находятся под заливом, что значительно повышает их ресурс;
• заглубление скважины позволяет увеличить глубину бурения, либо снизить нагрузку на насосы;
• высокое качество воды. Несмотря на то, что абиссинская скважина, так называемая «игла», имеет небольшую глубину, качество полученной воды довольно высокое за счет герметичного соединения;
• высокая ремонтопригодность: простота замены при износе фильтра;
• простота обслуживания скважины (промывка повышенным давлением);
• значительный срок службы скважины: при правильной установке и эксплуатации — до 50 лет.

Дренажный колодец, используемый для заглубления скважины, может заполняться грунтовыми водами и использоваться для полива от погружного насоса или для водозабора в зимний период времени при сезонном использовании системы водоснабжения, когда потребители воды в доме законсервированы. В летнее время кроме этого колодец может быть использован для слива промывочной воды из фильтров обезжелезивания. Слив столба воды в скважину перед зимней консервацией осуществляется по дополнительной сливной трубе (8), отсекаемой электрическим или ручным клапаном (9).

4. Система водоснабжения из скважины

Водоснабжение частного дома осуществляется из заглубленной скважины, которая пробуривается «на песок» (до 30…40 метров) или «на известь» — артезианская скважина (от 60 метров). На скважину (2) устанавливается кессон из двух отсеков. Отсек А (1) имеет герметичный оголовок скважины (3), препятствующий изливу воды из скважины, ее загрязнению и попаданию в нее посторонних предметов. В скважину опускается погружной насос (4) и крепится на трубе (первый уровень подъема).

Через напорную трубу погружного насоса производится залив отсека А, который выполняет функцию регулирующей емкости. Управление насосом производится по верхнему и среднему поплавкам поплавковой группы (5). В отсеке В устанавливается насосная станция повышения давления (второй уровень подъема), которая может быть выполнена из одного или двух насосов.

Установка повышения давления отсека В производит забор воды из резервуара А и подает ее к точке ввода в дом. Управление насосной станцией повышения давления производится по сигналам аналогового преобразователя давления или датчика-реле. Отключение станции повышения давления по уровню резервуара А производится нижним поплавком поплавковой группы (5). Щит управления насосами (13) может располагаться вне павильона и позволяет осуществлять дистанционное управление всеми насосами и контроль их состояния. Скважина и насосы расположены вне жилого помещения и заглублены таким образом, чтобы предотвратить замерзание воды в насосах и скважине в зимний период. Расположение скважины внутри колодца обеспечивает возможность ее технического обслуживания.

Рис.8. Система индивидуального водоснабжения с погружным насосом

Достоинства водозабора:

• высокая производительность, которая определяется мощностью и количеством насосов повышения давления. При повышении производительности установки повышения давления необходимо увеличивать объем регулирующей емкости А (от 3…4 куб. м);
• КПД установки повышения давления выше, чем при работе с абиссинским колодцем;
• возможность подъема воды с большей глубины, чем у абиссинского колодца;
• устойчивость водоснабжения;
• простота технического обслуживания;
• высокое качество воды;
• значительный срок службы при правильной эксплуатации.

Особенности эксплуатации системы:

• необходима периодическая обработка резервуара А для исключения образования илистых наложений;
• желательно производить хлорирование воды в резервуаре А;
• при зимнем консервировании необходимо полностью обесточить насосы, после чего произвести слив воды из резервуара А с помощью дренажного насоса до уровня грунтовых вод;
• после зимней консервации перед запуском системы необходимо полностью слить воду из резервуара А и произвести его обработку;
• при постоянной эксплуатации консервирование регулирующего резервуара не требуется.

Слив столба воды в скважину перед зимней консервацией осуществляется по дополнительной сливной трубе (8), отсекаемой клапаном или затвором (9). В технологическом отсеке В может быть установлено дополнительное оборудование для очистки воды (хлорирование, бактерицидная обработка).

Необходимо отметить преимущества применения двухнасосной установки повышения давления по сравнению с однонасосной установкой:

1. обеспечение заданного напора в широком диапазоне изменения расхода;
2. высокий КПД;
3. возможность резервирования насосов;
4. больший ресурс.

Рассматриваемая система водоснабжения может использоваться как система централизованного или группового водоснабжения. Система может работать круглый год при выполнении работ по ее периодическому обслуживанию. Для такой системы можно использовать артезианскую скважину, при этом необходимо произвести расчеты выбора погружного насоса, объема регулирующего резервуара, а также мощности и количества насосов повышения давления.
Установка дополнительного оборудования очистки воды в системах централизованного или группового водоснабжения в ценовом отношении не будет являться критичным для отдельных потребителей. Кроме того, имеется возможность организации квалифицированного обслуживания системы и контроля за ее состоянием. Перед каждым отдельным домом при централизованном или групповом водоснабжении возможна установка насоса повышения давления, устанавливаемого также в заглубленном кессоне. Это позволит обеспечить более стабильное водоснабжение каждого дома при использовании системы централизованного или группового водоснабжения. При организации водоснабжения достаточно большого количества отдельных домов или целого поселка интенсивность водоснабжения повышается, что приводит к необходимости повышения мощности установки повышения давления, соответственно – повышения объема регулирующего резервуара. При выполнении расчетов таких систем необходимо:

1. Установить параметры установки повышения давления в зависимости от требуемых параметров водоснабжения.
2. Определить емкость расходного резервуара (или резервуаров).
3. Определить мощность насоса первого уровня подъема, исходя из дебита скважины.

В зависимости от дебита скважины могут и требуемых параметров водоснабжения могут пробуриваться сразу несколько скважин с установкой кессонов на каждую из них. Расчеты показывают, что для водоснабжения поселка необходимо применять отдельные емкость достаточно большого объема. Емкости обеспечивают запасы воды для хозяйственно-бытового водоснабжения и пожаротушения. Система водоснабжения поселка в отличие от систем группового водоснабжения потребует более сложных расчетов и детальных проработок, отражаемых в проектных решениях. Укрупненная схема установки водоснабжения поселка представлена на рис. 9.

Рис. 9. Схема установки водоснабжения поселка

Предлагаемые нами схемы систем водоснабжения кессонного исполнения имеют ряд преимуществ перед другими системами:

1. Для индивидуальных и групповых систем водоснабжения не требуется глубокая проработка проектных решений, т.к. система состоит из законченных функциональных элементов. Облик системы определяется, прежде всего, выбором источника получения воды (шахтный колодец, абиссинский колодец, скважина «на песок» или же артезианская скважина), а также расчетом насосов первого (при их наличии) и второго уровня в зависимости от задаваемых параметров напор / расход.
   Необходимо отметить, что артезианская скважина несколько избыточна для одного индивидуального дома.
2. Минимальный объем строительных работ. Оборудование поставляется в модульном исполнении. Необходимо лишь подготовить котлован, пробурить скважину, для абиссинской скважины подготовить технологический колодец из бетонных колец, опустить кессон в котлован, «посадить» его на скважину или подсоединить к действующей скважине, произвести монтаж и соединение трубопроводов.
3. Компактное размещение оборудования системы водоснабжения не требует дополнительных площадей внутри дома.
4. Насосное оборудование и трубопроводные магистрали не требуют консервирования в зимний период времени и находятся под постоянным заливом, что существенно повышает ресурс системы.
5. Возможно подсоединение кессонной установки повышения давления к действующей скважине.

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи. Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года. Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

https://youtube.com/watch?v=g8QnBMdNm24%3Fversion%3D3%26rel%3D1%26fs%3D1%26autohide%3D2%26showsearch%3D0%26showinfo%3D1%26iv_load_policy%3D1%26start%3D19%26wmode%3Dtransparent

Типы труб для водопровода

Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:

• Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
• Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
• Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
• ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
• Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.

Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Давление в водоснабжении. Какое должно быть?

Комфортная работа водоподающей системы обеспечивается в том числе и за счет обеспечения при организации водоснабжения частного дома нормального водонапорного потока, который соответствует всем нормативным нормам. Этими факторами обеспечивается исправность и работоспособность насосного устройства и всех сопутствующих санитарно-технических приборов. Поэтому важно знать, какое давление воды должно быть в частном доме.

Измерение водоснабжающей магистрали производится в двух единицах – барах и атмосферах. Что, по сути, одно и то же. Разница в этих единицах измерения колеблется в сотых долях единиц. Необходимо учитывать, что при напоре в одну атмосферу, поток воды поднимается до уровня в 10 метров.

Оптимальным для эффективной работы системы водоснабжения считается 3 бара. При таком наборе нормально работают все санитарно-технические приборы, а фасонные элементы и регулирующая атмосфера не подвержены риску поломок.

В случае чрезмерного напора чувствительные к этому показателю приборы рискуют поломаться, либо работать некорректно. Напор не должен переходить отметку в 6 бар.

Насосные станции для водоснабжения. Когда необходимо ставить?

https://youtube.com/watch?v=nYbIcfJ9bak%3Fversion%3D3%26rel%3D1%26fs%3D1%26autohide%3D2%26showsearch%3D0%26showinfo%3D1%26iv_load_policy%3D1%26wmode%3Dtransparent

Вопрос выбора насосной станции стоит перед теми, у кого нет возможности подключить водопровод от центральной системы водоснабжения. В этом случае поступление воды будет осуществляться непосредственно из колодца или скважины. Насосная станция способна поднимать воду до уровня 9 метров. Этот вариант удобен для забора воды из скважин и колодцев.

Насосные установки имеют преимущества – наличие специального защитного механизма от перегорания, а также гидроаккумулятора.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

• Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
• Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
• Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Читайте так же:

Система водоснабжения для частного дома

Для обеспечения водой, частный дом можно подключить к центральной водной магистрали. Хорошо, когда есть такая возможность. Если нет, то можно организовать автономную систему водоснабжения: сделать скважину или колодец и брать воду оттуда.

У обоих систем есть свои преимущества и недостатки.

Централизованное водоснабжение: плюсы и минусы

Если рядом с домом есть централизованный водопровод, самый простой способ провести воду в дом, это подключиться к нему.

С документами, которые подтверждают, что участок в собственности нужно пойти в местный водоканал. Там выдадут документ с техническими условиями. В ТУ указаны точка врезки, сечение труб и другие нюансы. На основании технических условий организация со специальной лицензией составит проект. Его вместе со сметой должны заверить в Санитарно-эпидемиологической станции. Подключение к центральному водоснабжению будет выполнять компания с лицензией на монтаж водопровода.

После врезки и соединения трубопровода с внутренними коммуникациями, сотрудники водоканала составят акт ввода в эксплуатацию. Потребитель заключает договор с водоканалом на оплату услуг.

Оформление и монтаж займёт время, но результат будет радовать владельца дома. У централизованной системы водоснабжения есть свои минусы:

• Если случился порыв — дом останется без воды.
• Не всегда равномерный напор воды.
• Ежемесячная плата за воду.
• Качество воды нужно дополнительно очищать.

Явный плюс подключения к центральному водоснабжению — стоимость. Это всегда стоит значительно дешевле по сравнению с организацией автономного снабжения водой.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого.

Советы для выбора места под сооружения для забора воды:

1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
2. Участок должен быть без подтоплений.
3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины

Есть два типа скважин для водоснабжения дома:

1. Скважина «на песок».

• Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
• Если водонос расположен неглубоко, можно пробурить вручную.
• Для подачи воды понадобится установка насосного оборудования и фильтров.

1. Артезианская скважина.

• Глубина до 150 м, срок эксплуатации – до 50 лет.
• Бурит только специальная техника.
• Вода поднимается сама, за счет собственного давления.
• Насосы используют только для транспортировки.
• Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

• стабильный объем воды;
• высокое качество воды;
• не нужно регулярно ремонтировать.

Минусы скважины:

• бурение — дорогостоящая процедура;
• срок эксплуатации меньше, чем у колодца;
• нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

• несложно построить;
• можно вручную поднимать воду, если отключили электричество;
• низкая стоимость насосов;
• долго служат — более 50 лет.

Минусы колодца:

• Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
• Чтобы вода не переливалась, колодец нужно регулярно чистить.
• Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

• если уровень потребления воды среди жильцов дома — низкий;
• есть мощный защищенный источник с хорошей водой;
• если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

• наружный и внутренний трубопровод;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• водонагревательное устройство.

В конце подключают сантехнические приборы.

Оборудование для автоматической подачи воды

Чтобы вода бесперебойно подавалась из автономных систем водоснабжения используют насосное оборудование. Отдельные насосы — погружные или роторные и насосные станции.

Перед покупкой нужно учитывать следующие характеристики:

• Расход воды;
• Минимальный столб подачи воды;
• Самую высокую точку водопотребления;
• Глубину скважины;
• Номинальный напор (указан в паспорте);
• Производительность (м³/час).

Типы насосного оборудования и особенности выбора

Для колодца используют следующие виды насосов:

1. Погружной или глубинный насос. Одна его часть подвешена на тросе в воде. С землёй насос соединён шлангом для подачи воды и кабелем электропитания. Чаще всего использую для сельскохозяйственных нужд, реже для водоснабжения жилья.
2. Поверхностный насос или насосная станция. Расположен на поверхности (может хранится даже в доме). На глубине установлен шланг с фильтром, над ними — обратный клапан. Он не позволяет воде стекать обратно. Если помпа выключена — воду качать легче.

При покупки насосного оборудование нужно учитывать следующее:

• глубину источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости;
• технические характеристики оборудования: напор насоса и расход воды.

ВАЖНО! Автономная система будет работать бесперебойно, если в трубах стабильный напор воды. Чтобы поддерживать напор, насос должен работать постоянно. Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы.

Насосную станцию нужно расположить так, чтобы она не замёрзла зимой. Обычно её размещают в подвале, на кухне или в цокольном этаже дома.

Источник водозабора соединяют с насосной станцией с помощью трубы (на конце должен быть фитинг из латуни, с переходником). К фитингу присоединяют тройник и сливной кран. Это нужно для того, чтобы в случае сбоев, отремонтировать водопровод и отключить подачу воду.

Подключают обратный клапан. Он не даст воде двигаться в обратном направлении. Если нужно повернуть трубу, которая направлена к станции, устанавливают угол на 90º.

Затем подключают следующие элементы:

• шаровой кран, включающий и отключающий подачу воды;
• сетчатый фильтр, для грубой очистки;
• если насос находится у источника водозабора, внизу трубы нужно подключить демпферный бак или гидроаккумулятор, а сверху – реле давления (эти элементы должны быть в комплекте с насосной станцией);
• датчик, который защитит насос от работы вхолостую;
• фильтр тонкой очистки;
• переход на дюймовую трубу.

Автономное водоснабжение: плюсы и минусы

Преимуществ автономного водоснабжения больше чем недостатков:

• Независимость от внешних условий;
• Можно провести воду там, где нет водопроводной магистрали;
• Не нужно каждый месяц платить за услуги водоснабжения;
• Качество воды выше.

Минусы автономии:

• Большие финансовые затраты на этапе монтажа.
• Нестабильность воды. Если случится перебой с электричеством насосное оборудование прекратит работу и не будет подавать воду. Но эту проблему можно решить установкой бензинового или дизельного генератора.

Видео описание

Наглядно про применение теплоаккумулятора в этом видео:

Видео описание

Наглядно про применение теплоаккумулятора в этом видео:

Видео описание

Сравнение скважин и колодцев на видео:

Видео описание

Основные моменты по требуемым документам и разрешениям, а также как проводится предварительная подготовка – на видео

Видео описание

Основные моменты по требуемым документам и разрешениям, а также как проводится предварительная подготовка – на видео
