Устройство и функции этого оборудования
Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.
Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.
Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:
- Поддерживает давление при отключенном насосе.
- Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
- Сохраняет под давлением некоторое количество воды.
- Защищает насосное оборудование от преждевременного износа.
Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.
Какие функции выполняет расширительный бак в водоснабжении
Мембранный бак для водоснабжения – многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

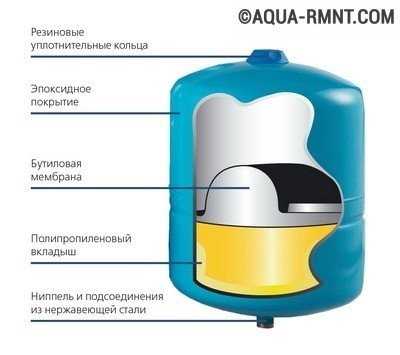

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.
Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.
Рис. 2 Конструктивное устройство горизонтального бака
Схемы подключения гидробаков
Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.
Бак оборудуется:
- манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
- запорным клапаном с устройством, которое предотвращает случайное перекрытие.
В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.
В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу.
В схеме подключения обязательно присутствуют:
- обратный и запорный клапан;
- группа безопасности.
Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.
В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.
Выполнение установки расширительного бака
Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.
В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.
Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.
Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.
После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.
Особенности самостоятельной установки
Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:
- Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
- Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
- Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
- Нужно заземлить устройство, так можно избежать электролитической коррозии.
Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.
Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.
Расширительный бак для водоснабжения в качестве гидроаккумулятора
Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.
Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома – это позволяет делать значительные запасы водных ресурсов.
Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения – в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.
Гидробак для стабилизации напора в системе
Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее – это вызывало бы быстрое падение давления в системе и частое включение электронасоса.
Рис. 3 Принцип работы гидроаккумулятора
Расширительный бак для защиты от гидроударов
Защита от гидроударов – один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении – включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.
Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь – это позволяет предотвратить физическое воздействие на другие узлы водопровода.
Гидроаккумулятор для увеличения срока службы насосного оборудования
Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой – как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.
Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.
Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения – отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.
Рис. 4 Гидробаки для отопительных систем – популярные бренды
Характеристика закрытых расширительных баков
Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.
На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.
Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.
Особенности устройства и конструкции
Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.
По конструкции гидроаккумуляторы различают:
- резервуары со сменной грушей;
- емкости с фиксированной мембраной;
- гидробаки без мембраны.
С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.
В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.
Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.
Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.
Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.
Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.
Принцип работы гидроаккумулятора
Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.
Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.
Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.
Классификация по области применения
Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.
Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:
- для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
- устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.
Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.
Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:
- Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
- Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
- Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
- Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.
Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.
Материалы для гидропневматического оборудования
Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.
В гидроаккумуляторах применяют:
- Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
- Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
- Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
- Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.
Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.
Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.
Расчет объема бака перед выбором
В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.
Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.
Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:
Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),
где:
- Vt — полный объем гидробака;
- Amax – максимально возможное расходование воды в минуту, литр;
- К – коэффициент (см. табл.), зависящий от мощности насоса;
- Pmax – настройки реле при отключении оборудования, бар;
- Pmin – настройки реле при запуске оборудования, бар;
- Pвозд. – давление в гидробаке (в его газовой полости), бар.
Коэффициент К можно определить по следующей таблице:
Некоторые производители также считают объем гидробака по другому:
Горизонтальная и вертикальная ориентация
Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.
Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.
Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:
- рабочее давление;
- страна производитель;
- больший или меньший объем;
- сменная или нет резиновая мембрана;
- мембрана для технической или питьевой воды;
- материал корпуса — нержавеющая или эмалированная сталь.
Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.
Особенности регулировки гидроаккумулятора
Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.
Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.
Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.
При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.
Настройка давления бака в системе водоснабжения
Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.
Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.
Регулировка гидробака в обвязке водонагревателя
Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.
Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.
Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.
Правила обслуживания гидробака
Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.
Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.
Монтаж гидробака открытого типа
Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.
Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.
Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.
Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.
Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.
Как правильно подобрать прибор?
Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:
- Количество людей, использующих систему водоснабжения.
- Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
- Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
- Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.
Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:
- Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
- Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
- Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.
При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.
Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.
При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).
Какие бывают типы мембранных баков
Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.
Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.
Также расширительные баки для водоснабжения имеют следующие отличия:
- По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
- Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
- Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.
Рис. 5 Разновидности мембран
Внутренняя оболочка гидробака изготавливается из следующих материалов:
- Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях – в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
- Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
- Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 – 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
- Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.
По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.
Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.
Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство
Типы мембранных баков
Существует два основных типа расширительного мембранного оборудования.
Устройство со стационарной диафрагмой
В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.
Мембранный бак со сменной мембраной
Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.
В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.
Основная задача при смене эластичного баллона – точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака – это предотвращает коррозию и увеличивает срок службы прибора.
Эксплуатация и обслуживание
Перед пуском в эксплуатацию необходимо выполнить настройки. Для этого воду полностью сливают и манометром замеряют давление. Если оно не соответствует требуемому, с помощью автомобильного насоса его приводят к нужным показателям. Разница в максимальном и минимальном давлении должна находиться в пределах 1,5 бар.
Обслуживание проводится с целью проверить показатель давления в отсеке для воздуха или газа. Новые емкости не требуют детального осмотра. В старых системах корпус может дать трещину или нарушится целостность мембраны, которую придется заменить.
Цены на мембранный расширительный бак для водоснабжения зависят от материалов изготовления, марки производителя, а также потенциального объема воды, который может храниться внутри. В комплект могут входить детали для монтажа, манометр и реле сухого хода.
