Давление газа в газовой трубе дома, магистрали

Структура газопровода

Газопроводы представляют собой сложные инженерные системы, предназначенные для транспортировки газа на длительные расстояния. Основные элементы структуры газопровода включают:

1. Трубы: Изготовлены из высокопрочных сталей с различными диаметрами (от 100 мм до 1420 мм) и толщиной стенок. Трубы соединяются специальными сварочными швами.
2. Компрессорные станции: Установлены через равные интервалы для поддержания давления газа и его эффективной передачи по трубопроводу.
3. Регуляторы давления: Обеспечивают стабильное давление газа, предотвращая его скачки и обеспечивая безопасную эксплуатацию системы.
4. Задвижки и клапаны: Предназначены для изоляции участков газопровода, регулирования потока газа и обеспечения безопасности при аварийных ситуациях.
5. Системы мониторинга и контроля: Включают датчики давления, температуры и расхода газа, обеспечивающие надежность и безопасность эксплуатации газопровода.

Законы и уравнения газодинамики

Анализ давления в трубопроводных системах требует знания законов, связывающих его с другими параметрами. Вот ключевые законы, описывающие зависимости давления от скорости потока, температуры и сечения трубы:

1. Уравнение Бернулли: Описывает закон сохранения энергии для идеального газа или жидкости. Зависимость давления от скорости потока и высоты выражается формулой: P + 0.5 * ρ * V^2 + ρ * g * h = const, где P — давление, ρ — плотность, V — скорость потока, g — ускорение свободного падения, h — высота.
2. Уравнение состояния: Описывает зависимость давления от температуры и плотности газа. Для идеального газа используется уравнение состояния идеального газа (PV = nRT), где P — давление, V — объем, n — количество вещества, R — универсальная газовая постоянная, T — температура.
3. Теорема Торричелли: Определяет зависимость скорости истечения жидкости из отверстия сосуда от давления и высоты столба жидкости. Уравнение имеет вид: V = √(2 * g * h), где V — скорость истечения, g — ускорение свободного падения, h — высота столба жидкости.
4. Закон Кюри-Вейсса: Описывает зависимость давления паров от температуры для конкретных веществ. Закон имеет вид: ln(P) = A — B / (T + C), где P — давление паров, T — температура, A, B, C — коэффициенты, зависящие от вещества.
5. Уравнение Хагена-Пуазейля: Описывает зависимость потерь давления от длины трубы, диаметра и скорости потока для ламинарного течения жидкости: ΔP = 32 * μ * L * Q / (π * d^4), где ΔP — потери давления, μ — вязкость жидкости, L — длина трубы, Q — объемный расход, d — диаметр трубы.

Эти законы и уравнения применяются в различных отраслях, таких как аэродинамика, метеорология и проектирование газопроводов, обеспечивая понимание и контроль движения газов.

Модели распределения давления

Анализ давления в трубопроводных системах требует использования различных моделей, обеспечивающих точность и учет особенностей системы. Три основные модели:

1. Дарси-Вейсбах: Основана на законе сохранения энергии, учитывает потери давления из-за трения. Использует коэффициент трения Дарси и диаметр трубы.
2. Хазен-Уильямс: Упрощенная модель, применяемая для жидкостей. Основывается на эмпирических коэффициентах сопротивления и внутренней шероховатости трубы.
3. Метод характеристик: Решает уравнения газодинамики с использованием характеристических кривых. Пригоден для моделирования сложных трубопроводных систем с резкими изменениями давления и потока.

Выбор модели зависит от специфики трубопроводной системы, требуемой точности и доступных данных. Эти модели используются для проектирования, оптимизации и контроля трубопроводных систем в газовой и нефтяной промышленности, водоснабжении и других отраслях.

Виды давления в газовых трубах

Для анализа и контроля газовых трубопроводных систем, особенно в газовой и нефтяной промышленности, важно понимать различные виды давления, используемые при описании параметров системы. Вот основные виды давления, применяемые в газовых трубах:

1. Абсолютное давление (Pabs): Абсолютное давление – это давление газа относительно полного вакуума. Все физические законы и уравнения, связанные с газами, обычно используют абсолютное давление. Единицами измерения являются паскаль (Па) или бар, где 1 бар равен 100 000 Па.
2. Избыточное давление (Pex): Избыточное давление – это разница между абсолютным давлением и атмосферным давлением (Patm). Важно при определении силы, которой газ давит на стенки трубы, и управлении газовыми системами. Избыточное давление используется при расчете параметров трубопроводов и оборудования, чтобы определить требования к прочности и надежности.
3. Рабочее давление (Pwork): Рабочее давление – это давление, при котором газопроводная система функционирует нормально. Рабочее давление определяется на основе требований к передаче газа, с учетом технических ограничений труб и оборудования. Рабочее давление важно для обеспечения эффективной и безопасной эксплуатации системы.

Для контроля и регулирования давления в газовых трубах используются различные устройства, такие как регуляторы давления, клапаны и задвижки. Регуляторы давления автоматически корректируют давление в системе, поддерживая его на определенном уровне, в то время как клапаны и задвижки позволяют изолировать участки газопровода и регулировать поток газа.

Следующие факторы влияют на давление в газовых трубах:

• Геометрия трубопровода: длина, диаметр и геометрические особенности (изгибы, ветвления, сужения) могут вызывать изменение давления в системе.
• Скорость потока газа: Повышение скорости потока может привести к снижению давления из-за эффекта Бернулли.
• Температура газа: Изменения температуры влияют на давление в газопроводе через уравнение состояния газа.
• Вязкость газа: Вязкость определяет сопротивление движению газа в трубе, и может вызывать потери давления из-за трения.
• Внешние факторы: Географические условия, атмосферное давление и окружающая среда могут оказывать влияние на давление в газопроводе.

Контроль и регулирование давления в газовых трубопроводах имеют большое значение для обеспечения безопасности, надежности и эффективности системы. Правильное управление давлением помогает предотвратить аварии, утечки газа, снижение производительности и повышение износа оборудования.

Измерение давления в газовых трубах

Для контроля и регулирования давления в газовых трубопроводах используются разнообразные приборы и методы измерения. Основные методы и инструменты для измерения давления включают:

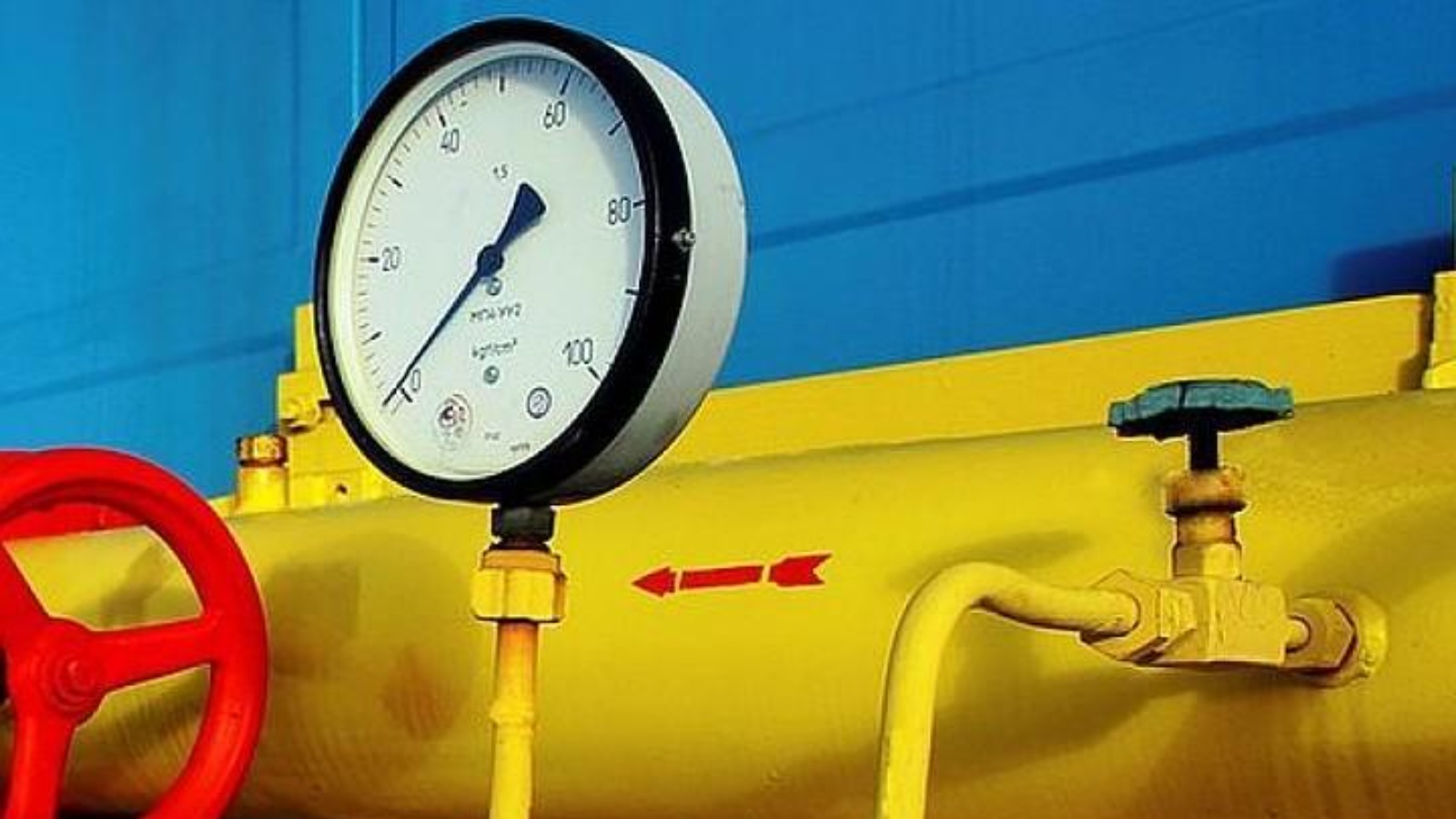

1. Манометры:
   • Механические манометры: Барометрические (анероидные) и гидростатические (со штангенциркулем) манометры используют пружины или жидкости для преобразования давления в механическое движение, которое затем отображается на шкале прибора.
   • Бурдоновские манометры: Основаны на принципе деформации изогнутой трубки (Бурдона) под воздействием давления, которое преобразуется в угловое смещение указателя.
2. Датчики давления:
   • Пьезоэлектрические датчики: Используют пьезоэлектрические кристаллы, которые генерируют электрический сигнал при деформации под действием давления.
   • Капсульные датчики: Основаны на деформации металлической капсулы, вызванной изменением давления. Деформация капсулы преобразуется в изменение электрического сопротивления или емкости.
   • Пьезорезистивные датчики: Измеряют изменение сопротивления полупроводниковых материалов под действием давления.
3. Давлениемеры:
   • Ультразвуковые давлениемеры: Определяют давление на основе времени распространения ультразвуковых волн между двумя точками в газовом потоке.
   • Вихревые давлениемеры: Используют вихревые улицы, создаваемые течением газа вокруг препятствия, для определения давления в газопроводе.
   • Оптические давлениемеры: Применяются в системах с высокими требованиями к точности и надежности, используя оптические волокна для измерения изменений давления.

Влияние внешних факторов на давление

Давление в газовых трубах подвержено влиянию различных факторов окружающей среды, таких как атмосферное давление, температура и влажность воздуха. Вот как эти факторы влияют на давление в газопроводе:

1. Атмосферное давление:
   • Воздействие на избыточное давление: Избыточное давление, которое определяется как разница между абсолютным давлением и атмосферным давлением, напрямую зависит от изменений атмосферного давления. При повышении атмосферного давления избыточное давление в газопроводе уменьшается, и наоборот.
   • Влияние на герметичность соединений: Изменение атмосферного давления может вызвать утечки газа через не герметичные соединения и фланцы, особенно если внутреннее давление газопровода сравнимо с атмосферным.
2. Температура:
   • Влияние на физические свойства газа: Температура оказывает влияние на плотность, вязкость и теплоемкость газа, что в свою очередь влияет на давление в газопроводе через уравнение состояния газа.
   • Тепловое расширение труб и газа: При повышении температуры трубы и газ расширяются, что может привести к изменению давления в газопроводе. Это особенно актуально для длинных газопроводов и труб, подверженных значительным температурным колебаниям.
3. Влажность воздуха:
   • Влияние на коррозию труб: Повышенная влажность воздуха может усилить коррозию трубопроводов, что в свою очередь может ослабить структуру труб и привести к утечкам газа или снижению давления.
   • Влияние на содержание воды в газе: Влажный воздух может привести к конденсации воды в газопроводе или попаданию влаги в газ. Вода в газе может ухудшить качество газа, вызвать коррозию труб и оборудования, а также привести к образованию гидратов, которые могут блокировать трубы и снижать давление.С учетом влияния факторов окружающей среды на давление в газовых трубах, важно обеспечить надежную изоляцию и защиту газопроводных систем от атмосферных воздействий. Это может включать в себя:
     • Использование антикоррозионных материалов и покрытий для труб и фланцевых соединений;
     • Применение теплоизоляции для снижения влияния температурных колебаний на трубопроводные системы;
     • Установка дренажных систем для удаления скопившейся воды и конденсата из газопроводов;
     • Регулярное техническое обслуживание и инспекция трубопроводов для выявления и устранения возможных проблем, связанных с воздействием окружающей среды.

     Факторы окружающей среды, такие как атмосферное давление, температура и влажность воздуха, могут оказывать значительное влияние на давление в газовых трубах. Осознание и контроль этих факторов являются ключевыми аспектами для обеспечения безопасной и эффективной работы газопроводных систем.

Регулирование давления

Поддержание оптимального давления в газовых трубах важно для обеспечения эффективной и безопасной работы газопроводных систем. Регулирование давления в газопроводах включает в себя следующие основные методы:

1. Регуляторы давления:
   • Редукторы давления: Устройства, которые автоматически снижают давление газа с высокого на более низкий уровень, подходящий для распределения и потребления.
   • Регуляторы с обратной связью: Автоматически поддерживают заданное давление, регулируя расход газа на основе обратной связи от датчиков давления.
2. Управление запорной арматурой:
   • Клапаны с электроприводами: Используются для открытия и закрытия клапанов, что позволяет регулировать расход газа и, следовательно, давление в газопроводе.
   • Ручные или автоматические задвижки: Могут быть использованы для контроля давления в газопроводе путем частичного или полного перекрытия потока газа.
3. Газоразделительные установки:
   • Обеспечивают стабилизацию давления в газопроводе путем снижения давления воздуха или инертного газа, который накачивается в газопровод для создания разделительного слоя между газами различного давления.
4. Газодинамические методы:
   • Контроль скорости газа: Изменение скорости газа в трубе путем регулирования диаметра трубы или газовых потоков может влиять на давление в газопроводе.

Оптимальное регулирование давления в газовых трубах требует использования соответствующих методов и оборудования, а также постоянного мониторинга и контроля для обеспечения безопасности и эффективности газопроводных систем.

Виды газовых труб и их давление

Газовые трубопроводы различаются по давлению, которое они способны выдерживать, и основными функциями. Рассмотрим два основных вида газопроводов и их рабочие давления:

1. Газопроводы высокого давления (ВД):
   • Предназначены для транспортировки газа на большие расстояния от мест добычи до распределительных станций.
   • Рабочее давление: Варьируется от 7,5 до 100 МПа (75 до 1000 атм), но в большинстве случаев составляет 3,5 — 7,5 МПа (35 — 75 атм).
   • Материалы: Обычно изготовлены из стали или специальных полимеров, способных выдерживать высокое давление и коррозию.
2. Газопроводы низкого давления (НД):
   • Используются для распределения газа от газораспределительных станций до конечных потребителей, таких как дома и предприятия.
   • Рабочее давление: Обычно составляет 0,005 — 0,3 МПа (0,05 — 3 атм).
   • Материалы: Могут быть изготовлены из металла (стали, чугуна) или пластика (ПЭ, ПВХ), которые более устойчивы к коррозии и легче в установке.

Особенности газопроводов различного давления:

• Газопроводы высокого давления требуют особого внимания к безопасности, контролю давления и качеству материалов, из которых они изготовлены. Также они часто монтируются с использованием специальной сварки для обеспечения герметичности и прочности соединений.
• В газопроводах низкого давления давление газа снижается с помощью редукторов давления и регуляторов, чтобы его можно было безопасно использовать в бытовых и промышленных установках. Эти трубы должны быть герметичными и устойчивыми к коррозии, но их конструкция и установка обычно менее сложны по сравнению с газопроводами высокого давления.

Нормативные требования и стандарты

Существуют различные нормативные требования и стандарты, устанавливающие правила и рекомендации по проектированию, монтажу и эксплуатации газовых трубопроводов, включая регулирование давления. Некоторые из них включают:

1. Международные стандарты:
   • ISO (Международная организация по стандартизации): ISO 13623 (нефтегазовые трубопроводы) и ISO 4437 (полиэтиленовые трубы для газового транспорта) устанавливают общие требования к газопроводам, включая регулирование давления.
2. Национальные стандарты:
   • В разных странах могут быть свои национальные стандарты, регулирующие давление в газовых трубах. Например, в США это ANSI/ASME B31.8 (газопроводы и сооружения) и NFPA 54 (газовые системы в зданиях).
3. Отраслевые регуляторы:
   • В некоторых странах газовая отрасль регулируется специальными организациями, которые могут устанавливать свои требования к давлению в газовых трубах. Например, в России это Федеральная служба по экологическому, технологическому и атомному надзору (Ростехнадзор).
4. Технические регламенты и нормы:
   • В зависимости от страны могут быть разработаны технические регламенты и нормы, устанавливающие требования к давлению в газовых трубах. Например, в России это СНиП 42-01-2002 (газоснабжение) и ГОСТ Р 55596-2013 (газопроводы стальные).
