Водоснабжение скважины с гидроаккумулятором

Водопроводные трубы

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

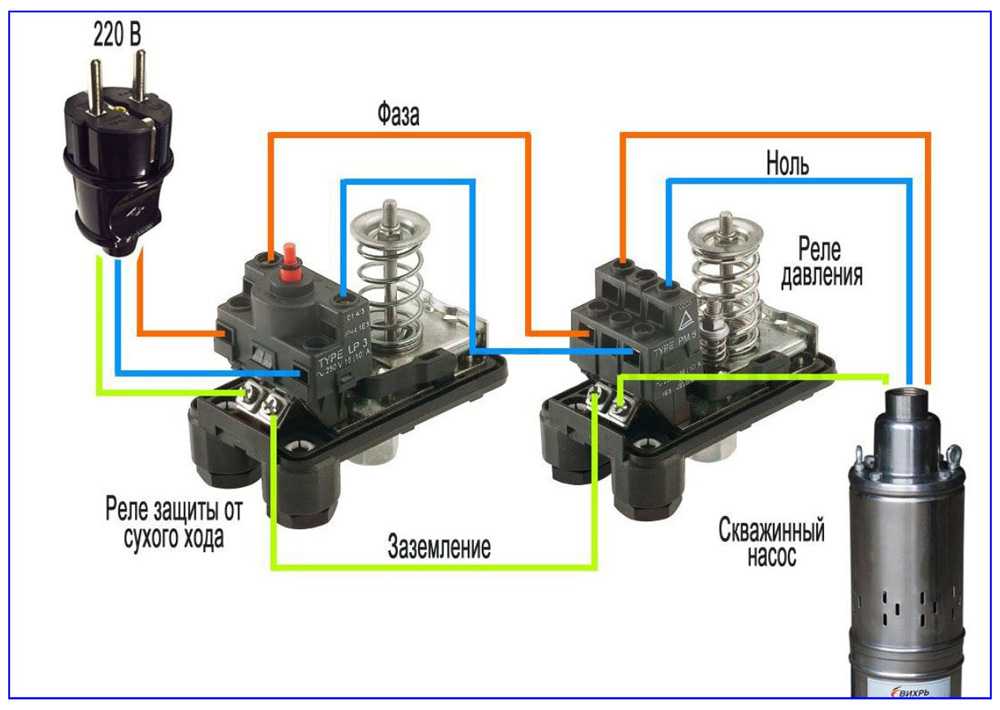

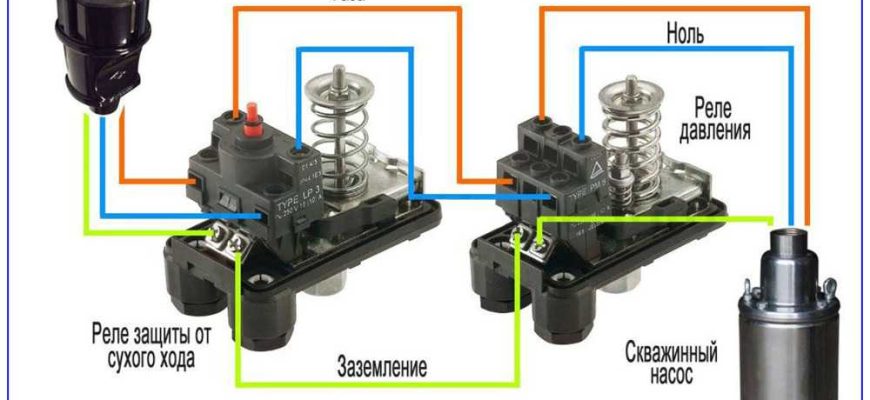

Конструкция реле давления и сухого хода, схема их подключения



Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

  • Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
  • Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
  • Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.
Система водоснабжения с накопительным бакомСистема водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

  • Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
  • Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
  • Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.
Система водоснабжения с гидроаккумуляторомСистема водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятораУстройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометромГидроаккумулятор с реле давления и манометром

В результате:

  • Мы имеем постоянный напор в системе;
  • Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
  • Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Из чего состоит система

Теперь давайте проследим весь путь воды из колодца/скважины до самого отдаленного от источника водоразборного крана.

Заводим воду в дом

Итак, мы имеем источник воды недалеко от дома. От него в дом под землей прокладывается водопроводная труба. Она должна лежать ниже уровня промерзания грунта либо быть уложена вместе с греющим кабелем.

Это важно. Выбирая место для колодца, проследите, чтобы септик на даче, уличный туалет и прочие объекты, загрязняющие грунтовые воды, находились от него не менее чем в 30 метрах.

Соблюдение безопасного расстояния – залог качества питьевой водыСоблюдение безопасного расстояния – залог качества питьевой воды

Труба от источника подсоединяется к насосной станции. Либо, если в скважине стоит погружной насос, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не вытекала обратно в источник.

Если вода нужна не только в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставится тройник с краном. Домашняя труба ведет в систему очистки воды, на выходе из которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.

Скважина с кессоном
Скважина с кессоном
Насосная станция
Насосная станция
Гидроаккумулятор
Гидроаккумулятор



Разделение потока на улицу и в дом
Разделение потока на улицу и в дом
Система водоподготовки
Система водоподготовки
Тройник на горячую воду
Тройник на горячую воду



Теперь подробнее о том, как правильно своими руками подключить гидроаккумулятор. Он может быть автономным или являться частью насосной станции в зависимости от того, какой насос вы используете – погружной или поверхностный.

Фото узла подключенияФото узла подключения

Даже с пояснениями к картинке довольно трудно понять, из чего состоит узел и каково предназначение каждого фитинга.

Поясним:

Фитинг Последовательность подключения
ПереходникПереходник
Первым идет переходник со шланга на диаметр 32 мм.
Тройник со сливным краномТройник со сливным краном
Далее на него наворачивается тройник с краном, позволяющим сливать воду для ремонта системы.
УголокУголок
Этот элемент необходим, если требуется поворот трубы к станции.
Сетчатый фильтрСетчатый фильтр
Фильтр грубой очистки задерживает песок и мелкие камушки, не давая им проникнуть в систему. Без него все последующие элементы могут быстро выйти из строя.
Обратный клапанОбратный клапан
В случае с погружным насосом обратный клапан устанавливается на всасывающем патрубке. Если же вы используете насосную станцию с поверхностным насосом, то его место сразу за фильтром.
АмериканкаАмериканка
Этот соединительный элемент позволяет сделать узел разборным для быстрой замены любого вышедшего из строя фитинга.
Шаровый кранШаровый кран
Запорный шаровый кран можно установить в любом месте. Он служит для включения или отключения подачи воды.

Далее начинаются отличия:

  • Если используется насосная станция, останется только подключить к ней собранный узел, так как манометр и реле давления идут с ней в комплекте.
  • Если насос находится в скважине, то следующим шагом станет подключение через американку пятивыводного штуцера. На приведенной ниже схеме указано, для чего служит каждый вывод.
Схема водоснабжения дома – гидроаккумулятор и насос разделеныСхема водоснабжения дома – гидроаккумулятор и насос разделены

На трубу, ведущую к гидроаккумулятору, «сажается» фильтр тонкой очистки или станция подготовки воды.

Схема подключения фильтраСхема подключения фильтра

Совет. Прежде чем покупать оборудование и собирать его, отдайте образцы воды на исследование, чтобы понять, в какой очистке она нуждается.

Вот теперь можно заняться внутренней разводкой.

Внутренняя разводка

Чтобы подвести воду ко всем «потребителям», нужно купить трубы и всевозможные соединительные элементы. Сколько их потребуется? На этот вопрос поможет ответить схема с указанием всех элементов системы с нанесенными на неё расстояниями.

Даже такая примитивная схема поможет определиться с материаламиДаже такая примитивная схема поможет определиться с материалами

Но для начала нужно решить, какой способ подключения использовать.

  • Последовательное подключение выполнить проще и обойдется это дешевле. Но при таком соединении при одновременном включении нескольких кранов напор в самом удаленном от гидроаккумулятора будет низким.
Соединение при последовательном подключении осуществляется через тройники с отводом в сторону каждого водопотребителя
Соединение при последовательном подключении осуществляется через тройники с отводом в сторону каждого водопотребителя
Схема последовательного подсоединения
Схема последовательного подсоединения



  • Коллекторное подключение предполагает подводку отдельной линии к каждому прибору. Все они выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления. Но стоимость водопровода будет значительно выше.
Схема коллекторного подключенияСхема коллекторного подключения

Первый способ подходит только для домов с небольшим количеством потребителей и малой протяженностью водопровода. Второй более практичен и эффективен, если речь идет о  частном доме, в котором проживает большая семья и установлено все необходимое оборудование.

Поэтому далее будет дана инструкция именно для коллекторного подключения.

  • После тройника, делящего общий поток на холодную и горячую ветки, на трубопровод холодной воды устанавливается коллектор с нужным количеством выводов. На каждом из них должен быть запорный кран.
Коллектор холодного водоснабженияКоллектор холодного водоснабжения
  • Вторая труба после тройника подключается к входному патрубку водонагревателя.
Ввод и вывод труб из электрического водонагревателяВвод и вывод труб из электрического водонагревателя
  • Выходящая из водонагревателя труба также снабжается коллектором, от которого линии расходятся к отдельным потребителям.
Коллекторный шкафКоллекторный шкаф

Если все продумать заранее и выполнить работу аккуратно, весь узел перекачки, очистки, подогрева и распределения воды можно уместить на небольшой площади – в углу помещения, шкафу или нише.

Следующие иллюстрации помогут вам лучше представить, как выполняются разные этапы работ:

Технический узел системы водоснабжения в сборе
Технический узел системы водоснабжения в сборе
Места прохождения труб через строительные конструкции заключают в «стакан»
Места прохождения труб через строительные конструкции заключают в «стакан»
На стенах трубы удерживаются специальными клипсами
На стенах трубы удерживаются специальными клипсами



Установка запорной арматуры (шаровый кран)
Установка запорной арматуры (шаровый кран)
Подключение сантехприборов гибкими шлангами
Подключение сантехприборов гибкими шлангами
Фитинги, необходимые для сборки системы
Фитинги, необходимые для сборки системы



Совет. Чтобы уменьшить потери давления, старайтесь делать меньше поворотов и углов. Например, можно проложить магистрали под полом по прямой линии от коллектора к водоразборному устройству.

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).

Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.

Минимальный комплект включат в себя:

  1. Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
  2. Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
  3. Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.

На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Автоматика с гидробаком для управления работой погружного насоса в доме

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Насосные станции дома и в кессоне

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

  1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

  1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

  1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

  1. Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
  2. Обеспечивает стабильность давления в трубах. Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
  3. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
  4. Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

  1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
  2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
  3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

  1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.

  1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
  2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
  3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

  1. Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
  2. Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков. Особое внимание уделяется ниппелю и фланцу.
  3. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
  4. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
  5. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.
Источники: https://montagtrub.ru/shema-vodosnabzheniya-chastnogo-doma-ot-skvazhiny-s-gidroakkumulyatorom/, https://moikolodets.ru/shema-vodosnabzheniya-chastnogo-doma-s-gidroakkumulyatorom-662, https://www.project-home.ru/blog/vodosnabzhenie-chastnogo-doma-sxema-s-gidroakkumulyatorom
Татьяна Глушакова

Имеет высшее образование: МарГУ, ФМО, специальность лингвист-переводчик. Более 10-летний опыт в переводах текстов по туризму, бизнесу, производству. Отлично разбирается в здоровом образе жизни, диетах, правильном питании и в уходе за телом.

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

восемь − 4 =
