Как соединить медные трубы: способы, пошаговые инструкции

Медные трубы

Преимущества типов соединений

Медные трубы широко используются в системах водоснабжения, отопления и кондиционирования воздуха благодаря их прочности, долговечности и антикоррозийным свойствам. Различные типы соединений позволяют создавать надежные и герметичные сборки. В этом обзоре мы рассмотрим основные типы соединений для медных труб: соединения на резьбе, сварные соединения и соединения на компрессионной муфте.

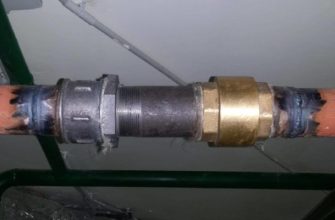

Соединения на резьбе

Соединения на резьбе — это наиболее распространенный и простой метод соединения медных труб. Они состоят из двух частей: внутренней резьбы (гайки) и наружной резьбы (ниппеля). Резьбовые соединения подходят для труб малого и среднего диаметра и обеспечивают надежную герметичность.

Основные преимущества:

  • Простота установки
  • Возможность разбора и замены компонентов
  • Не требует специального оборудования

Как соединить медные трубы: способы, пошаговые инструкции

Сварные соединения

Сварные соединения применяются для медных труб большого диаметра и высокого давления. Для сварки медных труб используются различные методы, такие как лужение, пайка или автогенная сварка. Сварные соединения обладают высокой прочностью и долговечностью, но требуют опыта и специального оборудования для выполнения работ.

Основные преимущества:

  • Высокая прочность соединения
  • Отсутствие утечек
  • Долговечность

Как соединить медные трубы: способы, пошаговые инструкции

Соединения на компрессионной муфте

Компрессионные соединения используются для быстрого и простого монтажа трубопроводов без использования специальных инструментов. Состоят из трех основных компонентов: компрессионной муфты, феррула (кольца) и гайки. При затяжке гайки феррула деформируется, обеспечивая герметичность соединения. Компрессионные соединения подходят для труб небольших и средних диаметров и невысокого давления.

Основные преимущества:

  • Быстрый и простой монтаж
  • Не требует специальных инструментов и оборудования
  • Возможность разбора и замены компонентов

Как соединить медные трубы: способы, пошаговые инструкции

Выбор типа соединения для медных труб зависит от размера труб, давления в системе и требуемой надежности соединения. Резьбовые соединения подходят для малых и средних диаметров труб, сварные соединения обеспечивают высокую прочность и долговечность для труб большого диаметра и высокого давления, а компрессионные соединения предлагают простоту установки и демонтажа для труб небольших и средних диаметров.

Таблица сравнения типов соединений

Тип соединения Преимущества Недостатки
Соединение на резьбе Простота установки, разборка и замена Меньше подходит для больших диаметров
Сварное соединение Высокая прочность, отсутствие утечек Требует опыта и специального оборудования
Компрессионная муфта Быстрый монтаж, не требует специальных инструментов Невысокая прочность, меньше подходит для высоких давлений

Итак, при выборе типа соединения для медных труб, рекомендуется учитывать условия эксплуатации, требования к герметичности, а также доступность оборудования и профессиональных навыков.



Подготовка к соединению

Правильная подготовка медных труб к соединению является залогом создания надежного и герметичного соединения. В этом обзоре мы рассмотрим инструменты и материалы, необходимые для подготовки медных труб к соединению, включая чистку и обрезку труб.

Обрезка труб

Для обрезки медных труб используются специальные инструменты — труборезы. Труборезы бывают различных типов, в зависимости от диаметра трубы. Для небольших диаметров труб используются роликовые труборезы, а для крупных — цепные или ручные труборезы.

Основные инструменты для обрезки труб:

  • Роликовый труборез
  • Цепной труборез
  • Ручной труборез

Чистка труб

После обрезки трубы необходимо удалить заусенцы и обработать кромки. Для этого используются различные инструменты и материалы:

a) Удаление заусенцев:

  • Отрезной нож или резец
  • Файл или напильник

b) Обработка кромок труб:

  • Щетка для чистки труб (металлическая щетка или ластик)
  • Шлифовальная бумага или мелкозернистый абразивный материал

Подготовка к соединению

В зависимости от типа соединения медных труб, потребуются дополнительные инструменты и материалы:

a) Соединение на резьбе:

  • Герметик для резьбы (например, «Фум-лента» или «Унилон»)
  • Ремень или газовый ключ для затягивания гайки

b) Сварное соединение:

  • Газовый горелка или паяльник
  • Припой и флюс для сварки меди

c) Компрессионная муфта:

  • Разводной гаечный ключ или монтажный ключ

Соединение на резьбе

Соединение на резьбе является одним из наиболее распространенных методов соединения медных труб. В этом пошаговом руководстве мы рассмотрим процесс создания соединения на резьбе и использование герметика для улучшения качества соединения.

Как соединить медные трубы: способы, пошаговые инструкции

  1. Подготовка труб

Перед началом работы убедитесь, что трубы и фитинги чистые и свободны от повреждений. Проверьте резьбу на отсутствие заусенцев и других дефектов.

  1. Нанесение герметика

Для улучшения качества соединения и предотвращения утечек применяются специальные герметики для резьбы, такие как «Фум-лента» или «Унилон». Нанесите герметик на наружную резьбу трубы, обернув его по часовой стрелке.

  1. Сборка соединения
  • Вставьте наружную резьбу трубы во внутреннюю резьбу фитинга.
  • Поверните фитинг против часовой стрелки на одну-две оборота, чтобы распределить герметик равномерно по резьбе.
  • Затем заверните фитинг по часовой стрелке до ручного затяжения.
  1. Затяжка соединения
  • Используйте ремень или газовый ключ для затягивания фитинга. Определите направление затяжки (по часовой стрелке) и зафиксируйте трубу с помощью второго газового ключа или тисков.
  • Затяните фитинг до полного контакта с трубой, но избегайте перезатяжки, чтобы не повредить резьбу.
  1. Проверка соединения
  • После завершения монтажа проверьте соединение на утечки, запустив воду или другую рабочую среду.
  • Если обнаружены утечки, попробуйте слегка затянуть фитинг еще немного. В случае продолжительной утечки, разберите соединение и проверьте состояние резьбы и герметика. При необходимости повторите процесс с новым герметиком или замените поврежденные компоненты.

Как соединить медные трубы: способы, пошаговые инструкции

Таблица с основными шагами:

Шаг Действие
1 Подготовка труб и фитингов
2 Нанесение герметика на резьбу
3 Сборка соединения
4 Затяжка соединения с использованием ремня или газового ключа
5 Проверка соединения на утечки

Создание соединения на резьбе для медных труб включает подготовку труб и фитингов, использование герметика для улучшения качества соединения, сборку и затяжку соединения, а также проверку на утечки. Следуйте этому пошаговому руководству, чтобы обеспечить надежное и герметичное соединение медных труб на резьбе.



Сварные соединения

Сварка является одним из наиболее надежных методов соединения медных труб, обеспечивая высокую прочность и герметичность. В данном обзоре мы рассмотрим основные технологии сварки медных труб, включая использование сварочных приборов и газовой сварки.

Мягкая сварка (пайка)

Мягкая сварка использует припой с низким плавлением для создания соединения между медными трубами и фитингами. Температура плавления припоя составляет обычно 200-300 °C.

Основные материалы и инструменты:

  • Паяльник или газовая горелка
  • Припой (оловянно-свинцовый или безсвинцовый)
  • Флюс

Как соединить медные трубы: способы, пошаговые инструкции

Преимущества:

  • Низкая температура сварки
  • Не требует специализированного оборудования
  • Подходит для труб небольшого диаметра и невысокого давления

Твердая сварка (лужение)

Твердая сварка использует лужильное вещество с высоким плавлением для создания соединения между медными трубами и фитингами. Температура плавления лужильного вещества составляет обычно 600-800 °C.

Основные материалы и инструменты:

  • Газовая горелка
  • Лужильное вещество (медно-фосфорное или медно-серебряное)
  • Флюс

Преимущества:

  • Высокая прочность и герметичность соединения
  • Подходит для труб большого диаметра и высокого давления

Таблица сравнения технологий сварки

Технология сварки Температура сварки Инструменты Преимущества
Мягкая сварка 200-300 °C Паяльник, горелка Низкая температура, простота исполнения
Твердая сварка 600-800 °C Газовая горелка Высокая прочность, герметичность соединения

Соединения на компрессионной муфте

Соединение на компрессионной муфте является быстрым и простым способом соединения медных труб без необходимости сварки. В этом пошаговом руководстве мы рассмотрим процесс создания соединения на компрессионной муфте и использование специальных инструментов.

Как соединить медные трубы: способы, пошаговые инструкции

Подготовка труб и фитингов

  • Отрежьте трубу под прямым углом с помощью трубореза или пилы для металла.
  • Очистите обрезанный край трубы от заусенцев с помощью наждачной бумаги или специального инструмента для зачистки края.
  • Убедитесь, что трубы и фитинги чистые и свободны от повреждений.

Установка компрессионного кольца

  • Наденьте на трубу гайку компрессионного соединения и убедитесь, что она направлена в сторону фитинга.
  • Затем наденьте компрессионное кольцо (оливу) на трубу так, чтобы его конусная часть была направлена к концу трубы.

Установка трубы в фитинг

  • Вставьте трубу в фитинг до упора, убедитесь, что компрессионное кольцо находится между гайкой и фитингом.
  • Поверните гайку руками на фитинг до упора.

Затяжка соединения

  • Используйте два газовых ключа для затягивания соединения: одним ключом зафиксируйте фитинг, вторым — затяните гайку.
  • Затягивайте гайку до тех пор, пока соединение не станет неподвижным и прочным.

Проверка соединения

  • После завершения монтажа проверьте соединение на утечки, запустив воду или другую рабочую среду.
  • Если обнаружены утечки, попробуйте слегка затянуть гайку еще немного. В случае продолжительной утечки, разберите соединение и проверьте состояние компрессионного кольца и герметичность контактных поверхностей.

Таблица с основными шагами:

Шаг Действие
1 Подготовка труб и фитингов
2 Установка компрессионного кольца
3 Установка трубы в фитинг
4 Затяжка соединения с использованием газовых ключей
5 Проверка соединения на утечки

Соединение на компрессионной муфте — это простой и эффективный метод соединения медных труб без сварки. Следуйте этому пошаговому руководству для создания надежного и герметичного соединения на компрессионной муфте, используя специальные инструменты, такие как газовые ключи.

Преимущества и недостатки каждого соединения

В данном обзоре мы рассмотрим преимущества и недостатки каждого из методов соединения медных труб, чтобы помочь читателям выбрать наиболее подходящий для своих потребностей.

  1. Соединение на резьбе

Преимущества:

  • Простота и быстрота монтажа
  • Возможность разбора и замены компонентов
  • Подходит для труб небольшого диаметра

Недостатки:

  • Требует использования герметика для герметичности
  • Не подходит для труб большого диаметра и высокого давления
  1. Сварные соединения

Преимущества:

  • Высокая прочность и герметичность
  • Подходит для труб большого диаметра и высокого давления
  • Долговечность соединения

Недостатки:

  • Требует специальных навыков и оборудования
  • Сложность выполнения и длительное время монтажа
  1. Соединение на компрессионной муфте

Преимущества:

  • Быстрый и простой монтаж без сварки
  • Возможность разбора и замены компонентов
  • Не требует специальных навыков

Недостатки:

  • Меньшая прочность и герметичность по сравнению со сварными соединениями
  • Может потребовать периодической затяжки гайки

Таблица сравнения методов соединения:

Метод соединения Преимущества Недостатки
Соединение на резьбе Простота, быстрота, разборные соединения Необходимость герметика, ограничение размеров
Сварные соединения Прочность, герметичность, долговечность Сложность, требует спецнавыков и оборудования
Компрессионная муфта Быстрый монтаж, разборные соединения Меньшая прочность, периодическая затяжка гайки

Выбор метода соединения медных труб зависит от ваших потребностей и возможностей. Рассмотрите преимущества и недостатки каждого метода, чтобы определить наиболее подходящий для вашей ситуации метод.

Частые вопросы

Способы соединения медных труб
Чем паяют медные трубы?
Как отжечь медную трубку?
Можно ли заварить медную трубу?
Можно ли использовать медные трубы для питьевой воды?
Павел Востриков

Главный редактор. Планирование и распределение обязанностей в команде контент-производства, работа с текстами

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

1 × два =

Способы соединения медных труб
Соединение на резьбе
Сварные соединения
Соединение на компрессионной муфте
Паяное соединение
Чем паяют медные трубы?
Медные трубы паяют при помощи паяльника, паяльной медной проволоки и паяльного флюса. В качестве паяльного материала обычно используются сплавы на основе олова и свинца или безсвинцовые сплавы, такие как олово-серебряные и олово-медные сплавы.
Как отжечь медную трубку?
Отжиг медной трубки выполняется путем нагревания трубки до красного состояния (около 600-700 градусов Цельсия) и последующего медленного охлаждения. Этот процесс устраняет внутренние напряжения в металле и делает его более мягким и пластичным.
Можно ли заварить медную трубу?
Теоретически, медную трубу можно заварить при использовании специального оборудования и газовой сварки с применением аргона. Однако на практике это редко используется, так как сварка меди требует высокой температуры и может вызвать окисление металла, что снижает качество соединения. Обычно для соединения медных труб используют паяные или компрессионные соединения.
Можно ли использовать медные трубы для питьевой воды?
Да, медные трубы широко используются для питьевой воды, так как они обладают высокой коррозионной стойкостью и долговечностью. Медные трубы также предотвращают размножение бактерий и микроорганизмов в воде.
