Если застрял насос в скважине

Водопроводные трубы

Когда насос может застрять?

В большинстве случаев у владельцев скважин возникают проблемы с извлечением насосного оборудования, которое определённое время уже проработало в выработке.

Подъём глубинного насоса бывает необходим в следующих случаях:

  • проведение ремонтных работ;
  • техническое обслуживание;
  • замена на более мощный или новый насос;
  • замена промывочного насоса на постоянный.

Гораздо реже насос заклинивает в стволе при попытке опустить его на дно скважины. Причинами застревания в этом случаи являются, как правило, несоответствие размера насоса и диаметра обсадной трубы или попадание в колонну постороннего предмета, который мешает спуску агрегата.

Эти две причины легко устранимы: размер и модель насоса подбирается ещё до начала спуска, а попавший в обсадную трубу посторонний предмет извлекается или проталкивается вниз.

Для предотвращения застревания насоса при спуске необходимо соблюдать меры безопасности: внимательно осмотреть агрегат и убедиться, что все его части исправны, избегать попадания в трубу посторонних предметов (камней, инструментов, упаковки), использовать надёжный трос и хомуты.

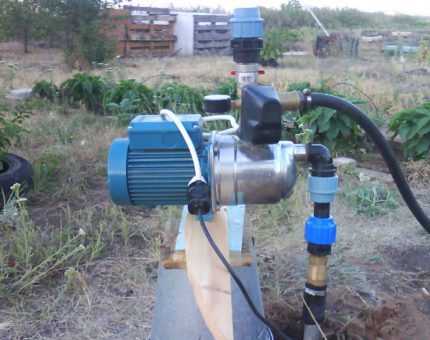

Использование поверхностного насоса вместо глубинного позволит избежать проблем, возникающих при спуске и подъёме оборудования внутри водоносной скважины

Причины застревания

Любая аварийная ситуация, повлекшая невозможность извлечь глубинный насос из скважинного источника, в первую очередь связана с нарушением технологии при монтаже обсадных колонн, ошибками при подготовке электронасоса к погружению, неправильной установке скважинного оголовка или адаптера.

Следует отметить, что извлечь застрявший насос из скважины намного проще, когда глубина его погружения невелика (абиссинские или скважины на песке) и можно воспользоваться различного типа металлическими штангами, тросами с крюками.

Если насос имеет значительную глубину погружения, операции по его извлечению существенно затруднены. Нередко агрегат приходится оставлять на дне обсадной колонны при одновременном обрыве троса, напорной трубы, электрокабеля. К основным причинам, вызывающих застревание, относят следующие факторы.

Обзорная погружная камера

Рис. 2 Обзорная погружная камера и примеры ее применения в случае, когда застрял насос в скважине

Провисание электрокабеля при извлечении

Перед погружением электронасоса соединяют вместе удерживающий трос, напорную трубу из полиэтилена низкого давления ПНД и электрический кабель, подводящий электропитание к агрегату. Обычно указанные элементы стягивают пластиковыми стяжками или изоляционной лентой, последняя в процессе эксплуатации в холодной среде из-за некачественного материала может потерять клеящие свойства и размотаться – в результате кабель провиснет.

Также при не слишком плотном соединении напорной трубы, троса и провода питания между собой или вообще при отсутствии стягивания, электрокабель будет располагаться в свободно висящем состоянии.

Так как зазор между корпусом электронасоса и внутренней стенкой обсадной колонны обычно лежит в пределах 5 – 10 мм, то при извлечении агрегата велика вероятность попадания кабеля в щель между корпусом насоса и трубой обсадки. Это вызовет его неподвижность и потребует принятия мер для извлечения прибора.

Разновидности скважин

Рис. 3 Разновидности скважин для погружных электронасосов

Заиливание источника

Скважины, у которых обсадная колонна стоит на песке, в отличие от других видов, подвержены заиливанию – постепенному отложению на дно поднятых электронасосом мелких песчаных и глинистых фракций. Также заиливание происходит при длительных перерывах в работе водозаборного оборудования. Если агрегат неправильно установлен и расположен слишком близко к придонной области, он может погрузиться в илистые отложения и извлечь его из шахты станет довольно проблематично.

При работе насоса в песчаной скважине вода содержит большое количество мелких взвешенных примесей из песка и ила, которые постепенно оседают на дно. Если зазор между стенками обсадки и электронасосом невелик, при его отключении наблюдается эффект обратного заиливания – взвешенные частицы постоянно оседают на поверхность агрегата, не попадая на дно, в результате чего над насосом формируется слой ила, препятствующий его извлечению наверх.

Отложения солей металлов

Отличительная особенность глубоких артезианских скважин – высокая минерализация воды. В ней содержится повышенное количество солей железа, натрия, калия, марганца, от которых при водопотреблении избавляются различными методами.

Соли металлов откладываются на металлических элементах электрических насосов, если обсадная труба сделана из стали, то и на ее стенках. Образовавшиеся наросты могут препятствовать извлечению насоса на поверхность, сужая проходной канал колонны.

Обсадные трубы для скважины

Рис. 4 Типы обсадных труб

Повреждение или несоосность обсадной колонны

Обсадную колонну изготавливают из двух видов материалов – непластифицированного поливинилхлорида НПВХ или углеродистых сталей различных марок. При большой глубине залегания используют двойную оболочку металл-пластик или сочетание двух типоразмеров НПВХ пластик-пластик.

На колонну оказывает влияние поперечное давление грунта, возрастающее с глубиной, если она сделана из неверно подобранного или бюджетного некачественного материала, вероятность деформации стенок или их разрушения существенно повышается.

Давление почвы на полимерную колонну может привести к сжатию стенок и появлению овального сечения, сужающего проходной канал – в этом случае извлечь электронасос станет большой проблемой. Стальная труба со временем может соржаветь в месте резьбового или сварного соединения, в результате контакт между трубами ослабнет и колонна изменит линейность расположения, затрудняющую извлечение агрегата.

При проведении буровых работ кустарными способами или при помощи малогабаритных установок велика вероятность искривления скважинного канала. При монтаже полимерной НПВХ обсадной колонны в местах резьбового соединения труб из-за кривизны шахты, внутри ее стенок могут появиться выступы, за которые при извлечении будет цепляться насос.

Некоторые буровики применяет метод монтажа остальных обсадных колонн при помощи сварки. При низкой квалификации работника сварной шов может выступать за плоскость внутренних стенок колонны, а ее соосность нарушена, если торцы труб при сваривании не были расположены параллельно друг другу. Данные факторы нередко приводят к невозможности нормально погрузить и извлечь электронасос из источника.

Установка насоса в скважину

Рис. 5 Этапы подготовки к установке центробежного насоса в скважину

Попадание посторонних предметов

Наиболее популярный наружный диаметр обсадных труб из НПВХ – 113 и 125 мм, толщина их стенки обычно составляет 5, 6 или 7 мм. Стандартный диаметр погружного электронасоса – 4 дюйма или 100 мм. Многие собственники используют для уменьшения эксплуатационных расходов обсадную колонну из 113 мм НПВХ трубы, при толщине ее стенки в 5 мм между 100 мм электронасосом и внутренней оболочкой колонны остается зазор в 3 мм.

Понятно, что любое попадание даже мелких предметов (обрезков ПНД труб, электрокабеля, крепежных элементов) в скважинную шахту может привести к застреванию насоса, если при его извлечении мусор попадет в узкую щель.

Перекос электронасоса

Одна из причин нелинейного положения электронасоса – изменение его расположения относительно жесткой напорной ПНД-трубы в результате ослабления ее крепежа к выходному патрубку прибора. При этом извлекаемый насос будет цепляться за стенки скважины, что затруднит и осложнит его подъем.

Иногда в низкокачественных агрегатах откручиваются или ослабляются винты крепления корпуса или его фильтрующих элементов, в результате линейность формы прибора нарушается и препятствует его подъему наверх.

Одна из причин перекоса электронасоса – самопроизвольное отсоединение напорной трубы, в результате чего пропущенный через ушки трос свободно перемещается и не стабилизирует положение агрегата в вертикальном положении.

При поломках (перегреве двигателя) корпус насоса может изменить линейные размеры в диаметре и застрять в канале – в этом случае поднять его наверх будет непросто.

застрял насос в скважине и как его вытащить

Рис. 6 Примеры подготовки вибрационной помпы к погружению

Падение насоса

Падению электронасоса в скважину препятствуют три фактора: его удерживают напорная труба, которая подсоединяется к выходному патрубку при помощи компрессионной муфты, синтетический или нержавеющий трос, привязываемый за ушки, и электрический кабель. Понятно, что свалиться в скважину привязанный к оголовку за трос и с закрепленным на нем отрезком напорной трубы электронасос может лишь до его крепления к указанному узлу, крышке или адаптеру.

Одна из вероятных ситуаций – неопытный монтажник стал крепить насос к оголовку после его погружения в скважину, не рассчитал свои силы и упустил тяжелый агрегат вместе с тросом и обрезком напорной трубы.

В этом случае извлечение упущенного агрегата за электрокабель приведет к его обрыву и придется применять специальные меры для поднятия его на поверхность.

  • Возможно будет интересно: Как прокачать скважину после бурения

Советы для подъёма насоса

Застревание погружного насоса проще предотвратить, чем потом исправлять возникшую проблему.

Для этого требуется соблюдать несколько простых рекомендаций:

  1. Использовать надёжный, прочный и жёсткий трос. Трос, идущий в комплекте с погружным насосом, часто не отвечает этим требованиям. Не скупитесь, приобретите качественный трос и крепёжные элементы (хомуты) к нему выполненные из “нержавейки”.
  2. Не используйте шланг из нескольких кусков. Если шланг, входящий в комплект насоса недостаточно длинный, не стоит продлевать его, лучше купить новый цельным куском. Это снизит риск обрыва и послужит дополнительной страховкой при обрыве троса.
  3. Правильно подбирайте насос по габаритам. Он должен быть на 2/3 меньше диаметра обсадной трубы. Таким образом, риск заклинивания агрегата значительно снизится даже при деформации трубы или падении в скважину посторонних предметов.
  4. Обязательно установите оголовок. Он защитит скважину от падения мусора и различных предметов.

И помните: используя вышеописанные способы, ни в коем случае не применяйте грубую силу, пытаясь выдернуть агрегат на поверхность. Это приведёт к усугублению проблемы: насос ещё плотнее застрянет внутри ствола, трос может оборваться, а стена и обсадная труба деформироваться.

Подъём погружного насоса, а также все действия направленные на извлечение застрявшего агрегата, необходимо проводить вместе с помощником, в одиночку достать застрявший насос невозможно

Как достать агрегат, если трос оборвался

Это беда, при которой хозяева бросают оборудование прямо в стволе и опускают туда новое. Конечно, так можно поступить, если агрегат упал на дно и утонул. А глубина шахты позволяет осуществлять водозабор выше прежнего.

Когда обрыв произошел выше уровня воды, то агрегат все равно придется достать. Нужно самостоятельно сделать специальное приспособление. По аналогии с миксером или кухонным венчиком, из арматуры скрутим спираль с острым концом чуть больше самого насоса. Опускаем его в скважину и привариваем пруток, снова погружаем и присоединяем еще прут. Так до самого низа. Арматура нужна, чтобы крутить спираль и захватить устройство. Если прибор не получилось зацепить, после вращательных движений остаток троса закрутится на ловушку и помпа поднимется.

Важно: чтобы избежать проблем с обрывом троса, с самого начала его выбирают с достаточным запасом прочности. В сцепке с агрегатом устанавливают страховочный болт.

Что нельзя делать

  • С силой тянуть за шланг или кабель. Они могут оторваться.
  • Продолжать эксплуатацию насосного оборудования. Это приведет к усугублению ситуации.
  • Начинать действия по подъему помпы, не выяснив причину его застревания.
  • Работать с включённым питающим кабелем, ведущим к насосу в розетку.

Что делать, если не удалось извлечь насос

Если электронасос после проведения всех операций невозможно извлечь на поверхность (он оторвался от напорного трубопровода, шланга с тросом), поступают следующими способами:

Продолжают пользоваться скважинным источником. Корпуса большинства центробежных электронасосов сделаны из нержавейки, а внутренние детали из полимеров или коррозионно-устойчивых металлов. Материалы рассчитаны на подачу питьевой воды, поэтому нахождение упавших электронасосов на дне скважины в течение многих лет вряд ли способно повлиять на ее качество.

Наибольшую опасность для человека представляет масло, которое присутствует в механизме практически всех насосных агрегатов, со временем оно может вытекать через поврежденный корпус. Также нержавейка в бюджетных моделях обычно низкого качества со временем может покрыться ржавчиной, влияющей на качество питьевой воды.

Корпус вибрационной помпы сделан из алюминия, который не подвержен коррозии, внутренние детали состоят из каучука и стали, также стальными бывают крепежные болты – они подвержены коррозии с течением времени.

Скважину консервируют и бурят новую. Если хозяин заботится о своем здоровье, срок службы старого скважинного источника подходит к концу, можно относительно недорого пробурить новую скважину – в этих случаях старую консервируют или ликвидируют.

Разбивание электронасоса буром. Операция допустима при застрявшем насосе в глубоких артезианских скважинах со внутренней стальной обсадкой при оторванной напорной трубе, если агрегат мешает наполнению источника водой. Протолкнуть электронасос вглубь не получится – стандартная артезианка имеет внизу сужающийся канал.

После разрушения электронасоса буром его мелкие детали проваливаются в артезианский водный бассейн сквозь трубу фильтра, не имеющую нижнего колпака.  Со временем масло вымоется, а мелкие детали погрузятся на известковое дно.

Следует отметить, что данный метод не всегда законен – артезианские водные бассейны являются стратегическими ресурсами и их загрязнение категорически запрещено.

Вариант как достать насос из скважины если он застрял

Рис. 14 Пример извлечения насоса вместе с обсадной трубой

Что можно и что нельзя делать при извлечении застрявшего насоса в скважине

При извлечении насосного устройства из скважины нельзя допускать резких действий. Чрезмерное усилие, приложенное к насосу может просто оборвать удерживающий его трос.

Рекомендуется еще на этапе установке оборудования в скважину проверить прочность троса и надежность его крепления к насосу. Если трос, идущий в комплекте с насосным оборудованием, не внушает вам уверенности, приобретите другой. Желательно использовать стальной трос со специальным антикоррозийным покрытием, либо достаточно надежный синтетический аналог.


Стальной трос с оцинковкой

Не стоит пытаться вытащить насос, застрявший в скважине при помощи «кошки». Такое устройство может застрять в скважине, усугубив проблему. И уж конечно не стоит пытаться пробить пробку из ила или протолкнуть насосное устройство вглубь скважины. Тяжелым ломом вы можете привести насос в негодность.

Есть несколько способов, которые применяются при извлечении застрявшего насоса.

  1. Натяните трос и время от времени обстукивайте его в натянутом состоянии молотком. Вибрации от троса передадутся на насос и пробка, либо отложения, могут разрушиться. Не стоит надеяться,что такой прием приведет к мгновенному результату. Возможно вам понадобиться несколько дней для того, чтобы сантиметр за сантиметром вытянуть насосное устройство скважины.
  2. Если вы используете какие-нибудь дополнительные устройства для извлечения оборудования из скважины, то не забудьте тщательно зафиксировать их за оголовок или другой прочный предмет возле скважины тросом.
  3. Для проталкивания застрявшего насоса вглубь скважины, лучше использовать трубу, сечением чуть меньше, чем диаметр скважины. К верхнему торцу такой трубы приваривается металлический кронштейн, который фиксируется прочным тросом. Пропустите трос, шланг и кабель от насоса через эту трубу. Осторожно опустите конструкцию вниз до соприкосновения с местом заклинивания и, постепенно увеличивая амплитуду, попробуйте протолкнуть насос вглубь.

К сожалению, практика показывает, что примерно в трети случаев заклинивания насосного устройства в скважине, извлечь его собственными силами не представляется возможным. Остается один выход – обратиться к специализированным организациям, которые проведут обследование скважины при помощи специального оборудования и могут попытаться вытащить застрявший насос.

Если при попытке извлечения застрявшего насоса вы все-таки оборвали крепящий трос, то скважину придется проходить с помощью бура заново. Но даже при применении бура нет гарантии, что он разрушит насос вместе с препятствием или протолкнет его вниз. В таком случае скважину придется бурить заново.


В самом печальном случае скважину придется бурить заново

Меры предосторожности

Грамотный монтаж скважины и насосного оборудования позволит избежать многих неприятностей и последующего решения задачи, как достать насос из скважины если он застрял. Необходимо лишь учитывать следующее простые рекомендации специалистов:

  1. Нельзя применять для крепежа насоса бюджетные оцинкованные тросы – их защитный слой стирается в местах контакта с корпусом агрегата, металл ржавеет, трос перетирается и обрывается. В качестве троса лучше использовать нержавейку, идеальный вариант – в полимерной оболочке.
  2. Не следует экономить на устройстве обсадной колонны – так как сейчас повсеместно используют пластик НПВХ, продукт должен быть от надежных хорошо зарекомендовавших себя на рынке производителей и иметь наибольшую толщину стенок.
  3. Использование внутренних оболочек из труб НПВХ радикально решает проблему отложения солей на стенках обсадной колонны – они не удерживаются на гладком полимере.
  4. При соединении напорной трубы ПНД с электрокабелем и тросом надежнее использовать механические пластиковые стяжки, а не изоленту, которая может потерять свои клеящие свойства в холодной воде или со временем. Шаг стягивания должен быть не более 1 – 1,5 м.
  5. Крепить напорную трубу к выходному патрубку электронасоса надежнее при помощи латунной, а не полимерной переходной муфты.
  6. Полукустарное или маломощное оборудование для проведения буровых работ следует использовать до глубин 30 – 40 м. При больших расстояниях из-за невысоких технических характеристик буровых установок возможны проблемы с соостностью скважинного канала.
  7. Общеизвестно, что вибрационные помпы не предназначены для индивидуального водоснабжения частных домов, их применение в скважинах приводит к ускоренному заиливанию и увеличению давления грунта на наружную оболочку обсадной колонны.

Виды тросов для крепления насоса

Рис. 15 Тросы для крепления насоса

Если в скважине застрял или оборвался насос, главные причины – некачественный монтаж обсадной колонны или ошибки пользователя при подключении агрегата к оголовку и погружении его в воду. Своими руками можно доставать электронасос с использованием разных приспособлений при невысокой глубине его расположения от уровня земли. Если застрявший агрегат находится на значительном расстоянии от поверхности, извлечь его можно только с помощью спецтехники от фирм, специализирующихся на проведении буровых работ.
