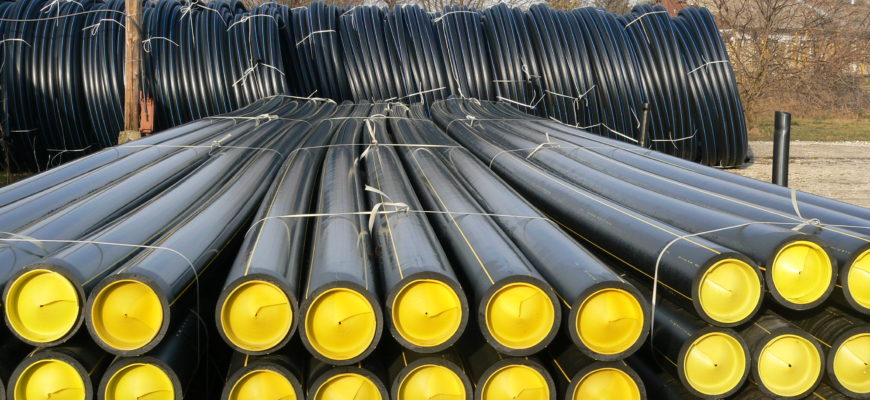

Что такое полиэтиленовая труба для газа

Полиэтиленовая труба для газа — это вид трубопровода, изготовленного из высокопрочного полимера — полиэтилена низкого давления (ПНД). Эти трубы стали широко использоваться для газоснабжения благодаря своей долговечности, коррозионной стойкости, эластичности и легкости монтажа.

Особенности полиэтиленовых труб

  1. Высокая прочность и долговечность — срок службы полиэтиленовых труб составляет 50 лет и более.
  2. Химическая и коррозионная стойкость — трубы не подвергаются разрушению от воздействия агрессивных химических веществ и влажности.
  3. Низкий вес и гибкость — облегчает транспортировку и монтаж труб, позволяет использовать их в сложных геометрических условиях.
  4. Экологичность — полиэтилен является безопасным для окружающей среды материалом и не влияет на качество газа.



Технические характеристики

Полиэтиленовые трубы являются одним из наиболее востребованных материалов для газопроводов. Их преимущества включают низкую стоимость, легкость монтажа, долговечность, а также химическую и коррозионную стойкость.

Полиэтиленовые трубы для газоснабжения: характеристики и виды

Виды полиэтиленовых труб

  1. ПЭ 80 (низкого давления) — для магистральных и распределительных газопроводов.
  2. ПЭ 100 (среднего давления) — для магистральных, распределительных и внутриквартальных газопроводов.

Показатели качества

  1. Толщина стенки — обеспечивает необходимую прочность и долговечность трубы.
  2. Массовая доля углерода — должна быть не более 2,5% для обеспечения химической стойкости.
  3. Время сопротивления внутреннему давлению — должно быть не менее 50 лет при рабочем давлении.
  4. Устойчивость к механическому воздействию — требуется для предотвращения повреждений при эксплуатации и монтаже.

Маркировка

При выборе полиэтиленовых труб для газоснабжения необходимо обратить внимание на следующие обозначения на маркировке:

  1. SDR — стандартное отношение диаметра трубы к толщине стенки (например, SDR 11, SDR 17.6).
  2. PN — номинальное рабочее давление (например, PN 6, PN 10).
  3. PE — тип полиэтилена (PE 80 или PE 100).

Пример маркировки: «PE 100, SDR 11, PN 10» — труба из полиэтилена 100, стандартное отношение диаметра к толщине стенки равно 11, номинальное рабочее давление 10 бар.

Полиэтиленовые трубы для газоснабжения: характеристики и виды

Длина, вес и объем трубы ПНД для газа

Размеры Вес в кг Длина в мм Объем в м2
63х57 2,05 580 0,003
90х89 3,47 600 0,01
110х108 4,88 620 0,01
160х159 11,6 710 0,02
225х219 24,77 750 0,05
280х273 42,69 940 0,09
315х273 51,31 980 0,12
315х273 58,97 980 0,12
315х325 71,87 1050 0,13
400х377 111,98 1250 0,25
400х426 119,23 1350 0,27
450х426 132,94 1320 0,33
500х426 167,62 1350 0,42
500х530 194,16 1380 0,43
560х530 240,29 1520 0,6
630х530 277,21 1450 0,73
630х630 349,79 1800 0,91

Размеры бухт ПНД труб

D трубы Намотка, м D наружный, мм D внутренний, мм Ширина, мм
20 100 700 600 210
20 200 820 600 350
25 100 800 600 300
25 200 880 600 350
32 100 880 600 340
32 200 1100 600 340
40 100 1100 450
40 200 1350 820 450
50 100 1250 1000 550
63 100 1600 1250 600
75 100 2050 1500 400
90 100 2350 1820 570
110 sdr 17 100 2650 2050 600
110 sdr 11 100 2650 1900 600

Стандарты качества

Для контроля качества полиэтиленовых труб для газоснабжения используются международные и российские стандарты, такие как ISO 4437 и ГОСТ Р 50838-2015.

  • Низкая теплопроводность.
  • Небольшая текучесть – от 15 до 30 Мпа.
  • Прочность при растяжении от 100 до 170 кгс/см².
  • Плотность материала 0,94-0,95 г/см³.
  • Высокая пропускная способность (на 30% лучше, чем у стальных изделий).
  • Гибкость и эластичность (предел коэффициента гибкости – до 7% от начальной формы).
  • Внешний диаметр D в трубах для газоснабжения – от 16 до 400 мм.
  • Толщина стенки трубы E. Полиэтиленовые трубы для газа выпускаются с толщиной стенок от 22 мм до 59 мм.
  • SDR. Отношение размера внешнего диаметра трубы к толщине ее стенки. Этот показатель определяет способность трубы выдерживать давление: чем ниже SDR, тем прочнее изделие.
  • Рабочие температуры в пределах от -20⁰C до 60⁰C.
  • Температура плавления – до 135⁰C.
  • Сроки эксплуатации при соблюдении технических условий – до 50 лет.

Виды полиэтиленовых труб для газа

Полиэтиленовые трубы для газа подразделяются на несколько типов в зависимости от их характеристик:

  1. По материалу:
    • Трубы из полиэтилена низкого давления (ПНД) — наиболее распространенный и надежный вид полиэтиленовых труб.
    • Трубы из сшитого полиэтилена (PE-X) — имеют улучшенные характеристики прочности и термостойкости.
  2. По давлению:
    • Трубы низкого давления (SDR 17,6; SDR 21) — используются для газопроводов с рабочим давлением до 0,6 МПа.
    • Трубы среднего давления (SDR 11; SDR 13,6) — подходят для газопроводов с рабочим давлением до 1,0 МПа.
    • Трубы высокого давления (SDR 7,4; SDR 9) — применяются для газопроводов с рабочим давлением до 1,6 МПа.

Полиэтиленовые трубы для газоснабжения: характеристики и виды

Применение

Полиэтиленовые трубы получили широкое распространение в газоснабжении благодаря своей надежности, долговечности и экономичности. В данной статье мы рассмотрим основные области применения полиэтиленовых труб, технологию монтажа и правила эксплуатации.

Основные области применения полиэтиленовых труб:

  1. Магистральные газопроводы — для транспортировки природного газа на большие расстояния.
  2. Распределительные газопроводы — для подачи газа к населенным пунктам и промышленным объектам.
  3. Внутриквартальные и внутридомовые газопроводы — для подключения отдельных зданий к газовой сети.

Технология монтажа полиэтиленовых труб:

  1. Подготовка траншеи — выбор оптимальной глубины и ширины, учитывая местные условия и размеры труб.
  2. Укладка труб — размещение труб на подготовленном основании с использованием специальных роликовых опор.
  3. Соединение труб — с помощью электросварки или механических фитингов.
  4. Засыпка траншеи — после проверки герметичности соединений и испытаний на давление.

Правила эксплуатации полиэтиленовых труб для газоснабжения:

  1. Обеспечение надежной заземляющей системы для предотвращения статического электричества.
  2. Регулярный осмотр и техническое обслуживание трубопроводной системы.
  3. Соблюдение требований безопасности при выполнении ремонтных работ.
  4. Применение только сертифицированных материалов и оборудования для монтажа и ремонта трубопроводов.

Соблюдение правил эксплуатации и использование качественных материалов позволит обеспечить безопасное и эффективное функционирование газоснабжающей системы на протяжении длительного времени.

Полиэтиленовые трубы для газоснабжения: характеристики и виды

Безопасность

Полиэтиленовые трубы являются безопасным и надежным материалом для газоснабжения, однако их использование также требует соблюдения определенных мер безопасности.

Риски, связанные с использованием полиэтиленовых труб для газоснабжения:

  1. Утечка газа из-за некачественных соединений или повреждений труб.
  2. Нарушение герметичности соединений при неправильной установке.
  3. Возникновение статического электричества на поверхности труб, что может спровоцировать искрение.

Меры безопасности при эксплуатации и монтаже труб:

  1. Использование качественных материалов и оборудования, сертифицированных для применения в газоснабжении.
  2. Контроль качества сварных соединений и герметичности системы перед запуском в эксплуатацию.
  3. Организация заземления трубопроводной системы для снижения риска статического электричества.
  4. Обучение персонала технике безопасности при монтаже и эксплуатации полиэтиленовых трубопроводов.

Соблюдение правил и нормативов при использовании полиэтиленовых труб:

  1. Проектирование и монтаж трубопроводной системы в соответствии с действующими стандартами и нормами, такими как ISO 4437 и ГОСТ Р 50838-2015.
  2. Проведение регулярных проверок и технического обслуживания трубопроводной системы.
  3. Наблюдение за соблюдением технологии монтажа и правил эксплуатации на всех этапах строительства и использования газопроводов.
  4. Своевременное обращение к специалистам при выявлении неисправностей или нарушений.

Соблюдение правил безопасности и мер предосторожности при использовании полиэтиленовых труб для газоснабжения обеспечивает их долговечность и надежность, а также предотвращает аварийные ситуации, связанные с утечкой газа и возможными повреждениями трубопроводной системы.

Где применяются ПНД

  1. Магистральные газопроводы — для транспортировки природного газа на большие расстояния между газодобычей и потребителями.
  2. Распределительные газопроводы — для подачи газа к населенным пунктам, промышленным объектам и коммунальным предприятиям.
  3. Внутриквартальные газопроводы — для подключения жилых и коммерческих зданий к газовой сети.
  4. Внутридомовые газопроводы — для подведения газа к отдельным квартирам и комнатам, а также для подключения бытовой газовой техники.

Полиэтиленовые (ПНД) трубы для газа с каждым годом становятся все более популярными благодаря своим превосходным характеристикам, простоте монтажа и эксплуатации. Они представляют собой надежное и безопасное решение для современных газоснабжающих систем.

Преимущества газовых труб ПНД

  1. Долговечность — срок службы труб составляет 50 лет и более.
  2. Коррозионная стойкость — трубы не подвергаются разрушению от воздействия агрессивных химических веществ и влажности.
  3. Эластичность и гибкость — позволяет использовать их в сложных геометрических условиях и облегчает монтаж.
  4. Низкий вес — упрощает транспортировку и установку трубопроводов.
  5. Экологичность — полиэтилен является безопасным для окружающей среды материалом.

Полиэтиленовые трубы для газоснабжения: характеристики и виды

Недостатки газовых труб ПНД

  1. Чувствительность к ультрафиолетовому излучению — при длительном воздействии солнечного света трубы могут стать хрупкими, поэтому требуют защиты от прямых солнечных лучей.
  2. Ограничение по температуре эксплуатации — максимальная рабочая температура для ПНД труб составляет около 40-60 °C, что может быть недостаточно для некоторых применений.
  3. Необходимость использования специализированного оборудования для сварки — монтаж полиэтиленовых труб требует наличия сварочного оборудования и квалифицированных специалистов.
  4. Чувствительность к механическим повреждениям — полиэтиленовые трубы более подвержены механическим повреждениям, чем металлические, и требуют более тщательного подхода при транспортировке и монтаже.

Несмотря на недостатки, полиэтиленовые трубы для газа обладают рядом значительных преимуществ, делающих их оптимальным выбором для газоснабжения. Благодаря своей долговечности, коррозионной стойкости и простоте монтажа, они стали важным элементом современных инфраструктурных проектов в сфере газоснабжения. Однако важно учитывать недостатки и соблюдать правила монтажа и эксплуатации для обеспечения безопасности и долговечности полиэтиленовых газовых труб.
