Что такое бойлер и принцип его работы
Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.
Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

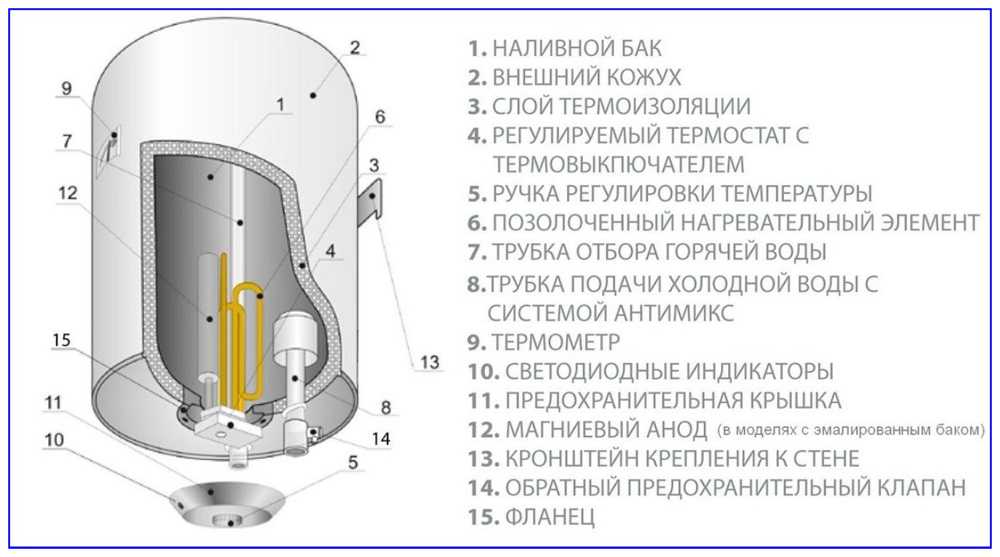

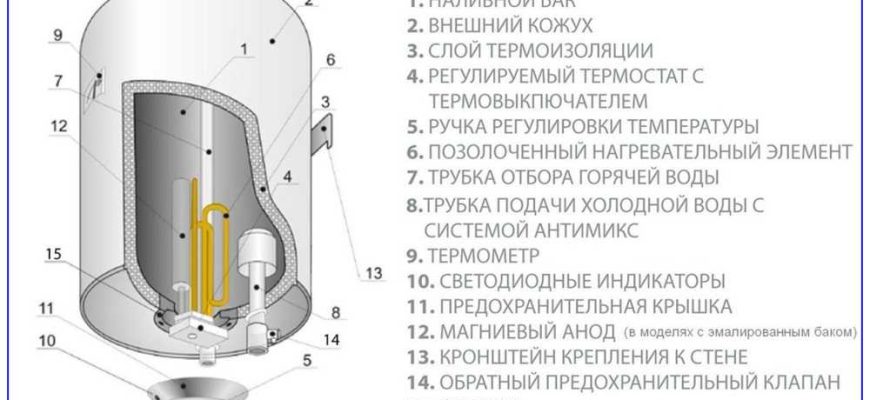

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера
Существует две основные разновидности бойлеров по типу нагрева воды:
Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.
Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.
Рис. 5 Основные узлы бойлера косвенного нагрева
Разновидности бытовых бойлеров
Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.
Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.
Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:
- Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
- Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
- Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.
Рис. 6 Подключение бойлера к водопроводу – схема
Виды бытовых водонагревателей
Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.
Традиционно в бытовой практике применяются два вида нагревателей:
- Накопительные.
- Проточные.
Оба вида бойлерных систем отличается один от другого технологией нагрева.
Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.
Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.
Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.
Как подключить бойлер
Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:
- Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
- Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
- Следует внимательно отнести к бойлерному заземлению;
- Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
- Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.
Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами.
Подключение бойлера к водопроводу из разных материалов
Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.
Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.
Рис. 10 Примеры врезки в трубопровод из металла
Врезка в трубопровод из металла
Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:
Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.
Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.
Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.
Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.
Рис. 11 Подключение бойлера к водопроводу из полипропилена
Полипропиленовые трубы ПП
В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:
- Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
- Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
- Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.
Рис. 12 Технологии врезания в металлопластиковый водопровод
Металлопласт РЕХ-AL
Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).
Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.
Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.
Рис. 13 Примеры обвязки бойлера
Выбор кабеля и автомата
В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.
Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.
Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).
При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.
Виды бойлеров
Современные бойлеры бывают двух типов, существенно разнящихся между собой по принципу нагрева воды:
- Проточные – нагревают воду по мере использования. Объем горячей воды, выдаваемый таким водонагревателем – неограниченный. В то же время потребляемая им мощность очень высокая.
- Накопительные – имеют резервуар, в котором вода подогревается тэнами. Температура воды в резервуаре поддерживается на зафиксированном уровне постоянно.
Выбор бойлера с различным объемом накопительного резервуара основывается на нескольких правилах:
- 10-15 л – такой бойлер обеспечит горячей водой на мелкие бытовые нужды (например, умывальник);
- 50 л – этого объема будет вполне достаточно для снабжения горячей водой душевой кабины;
- 80-100 л – такой объем горячей воды способен удовлетворить все потребности в ней (ванна, душ, кухонная мойка).
В быту более востребованы накопительные бойлеры. И это вполне оправдано, ведь они обеспечат горячей водой сразу несколько точек. Кроме того, в доме всегда будет запас воды.
Подключение от розетки или напрямую
Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.
Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».
Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.
Если в ней написано, что данный бойлер можно подключать двумя способами
- напрямую
- и через штатный шнур питания
то здесь гарантии вы не лишитесь.
К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.
Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.
Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.
Установка УЗО
В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.
Ток утечки для УЗО – 10мА или 30мА.
Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:
Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.
Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.
Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.
Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.
При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:
При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.
Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.
Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.
Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”
А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.
Самый простой вариант — это покупка УЗО розетки.
Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.
Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.
В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).
А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.
Схемы подключения
Схема подключения бойлера через розетку:
Электрическая схема водонагревателя:
Условная схема без розетки напрямую с щитка:
Особенности подключения
В зависимости от функциональности бойлера и типа, будет зависеть инструкция того, как сделать подключение водонагревателя, и другие моменты подсоединения к электрической сети и водопроводной системе.
Накопительный
Особенность накопительных агрегатов в том, что есть возможность использования приборов в нескольких точках.
Проточный
Разработка проточных нагревателей проще в конструктивном плане. Вода протекает через нагревательный элемент и становится горячей благодаря нему.
Схема подключения
По схеме подключения бойлера к водопроводу, необходимо внимательно подключить основные элементы, а именно ТЭН, бак, термостат и схемы подвода с отводом воды. Также нужно изучить информацию, как правильно подключить водонагреватель.
Схемы подключения различных видов бойлеров
Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.
Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:
- Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол. - В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
- Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.
Рис. 7 Схема монтажа водонагревателя косвенного обмена
Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:
- Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
- Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
- Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:
- Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
- При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.
Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром
ТЭН
ТЭН является электрическим нагревательным элементом, который выполнен из металлической оболочки с тонкими стенками (медной, латунной, нержавеющей или углеродистой). Внутри него находится спираль с нихромовой проволокой, которая имеет большое удельное электрическое сопротивление. Спиральные концы имеют соединение с металлическим выводом, благодаря которому электроводонагреватель питает напряжение сети и работает. Он изолирован при помощи электроизоляционного наполнителя, который нужен, чтобы отводить тепловую энергию и надежно распространять ее по всей длине. Работает ТЭН так: когда электрический ток проходит по спирали, он нагревается и излучает тепло в окружающую среду.
Бак
Подключение бака возможно в трех вариантах. Вариант 1. Можно купить косвенный бойлер, имеющий внутренний теплообменник и сделать подключение его к отопительному контуру. Вариант 2. Поставить бойлер послойного нагревания в систему ГВС. Вариант 3. Установить бойлер в систему ГВС.
Термостат
Термостат, как и в случае с баком, можно подключить в нескольких вариантах, в ответ на вопрос, как подключить бойлер. Схема будет зависеть от того, является терморегулятор механическим или электронным. В первом случае термостат не нужно подключать к электрической цепи.
Принцип его деятельности основывается на том, что подключается и размыкается электрическая цепь. Чтобы выбрать температурное значение, необходимо воспользоваться коммутационным моментом.
Обратите внимание! Управляет процессом мембрана, реагирующая на тепло. В такой ситуации схема подключения будет выглядеть следующим образом:
Что касается подключения электронного терморегулятора, то, стоит отметить, что этот термостат является более точным. С помощью датчика отслеживаются температурные изменения. Точность его выше всех механических устройств. Кроме того, даже недорогие модели предоставляются с расширенным набором функций. К примеру, есть возможность привязывать определенный температурный режим ко времени. В силу подключения к общей электрической сети, применяется двухпроводного типа кабель.
Системы подвода и отвода воды
Чтобы правильно подвести и отвести воду бойлера, лучше всего воспользоваться помощью профессионалов. В случае самостоятельного подключения этих систем, необходимо комплексное изучение оборудования.
Подвод обычной воды к бойлеру делается при помощи трубопроводной линии, подключаемой непосредственно к стояку централизованной подачи. При этом на линию холодной воды делается монтаж ряда компонентов, которые нужны, чтобы нормально работало все оборудование. Так необходимо монтировать запорный кран с фильтром, предохранительным клапаном и сливным краном. Прописанные элементы схемы ставятся на границе трубы подвода воды и бойлера.
Линия для подвода горячей воды также оснащается с помощью запорного крана. Но это необязательное требование и если на выходе ГВС не сделать постановку крана, серьезной ошибки в этом нет.
Проточный электрокотел подключается проще, если сравнивать его с накопительным бойлером. Здесь достаточно постановка лишь одного запорного крана у входного штуцера с холодной водой.
Обратите внимание! Постановку запорного вентиля на ГВС многие производители расценивают как грубую монтажную ошибку. Также необходимо учитывать тот факт, что если источник холодного водоснабжения для проточного вида водонагревателя это скважина с колодцем или водонапорной башней, то необходимо обязательно ставить фильтр для грубого очищения. Нередко из-за того, что при подключении оборудования не ставится фильтр, это приводит к тому, что система ломается, а ремонт по гарантии от производителя теряется.
Подключение бойлера к водопроводу
После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.
Вешаем на стену
Неважно, в кухне или в ванной будете вешать, главное – выбрать несущую стену.
Пример крепления к потолку, если стены из гипсокартона
Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:
- перфоратор;
- два анкера-крюка;
- строительный уровень;
- рулетка;
- гаечный ключ.
Монтаж бойлера – пошаговая инструкция
Вешают бойлер таким образом:
Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.
Измеряем расстояние между крепёжными проушинами бойлера
Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.
Бурим отверстия в стене чуть глубже длины анкеров
Цены на популярные модели перфораторов
Перфораторы
Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.
Надеваем бойлер
Подключаем к трубопроводам
Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.
Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.
Схема подключения бойлера
Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.
Соединение труб – пошаговая инструкция
Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых – специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах – во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.
Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно – это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.
Находим точки входа и выхода патрубков для бойлера
Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.
Соединяем патрубок холодной воды на бойлере
Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный – вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.
Находим место на горячей магистрали, куда можно врезать тройник
Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.
Проверяем работоспособность бойлера
Видео – Подключения водонагревателя к водопроводу
Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.
Виды нагревателей для дачи
Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.
Накопительный электрический
Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.
Конструкция сетевого нагревателя
- Корпус, теплоизоляционный слой.
- Бак внутренний.
- Трубки входа, выхода воды.
- Фланец.
- ТЭН, термостат.
- Терморегулятор, анод.
Проточный электрический
Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.
Из чего состоит
- Корпус
- ТЭН в виде трубки со входом/выходом.
- Индикация нагрева.
- Датчик протока.
- Реле, клеммная коробка.
Накопительный газовый
Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.
Состав прибора
- Внешняя оболочка.
- Полиуретановый теплоизолят.
- Внутренний резервуар.
- Емкость сбора конденсата.
- Трубки горячей/холодной воды.
- Горелка с дымовым рассекателем.
- Блок газовый.
- Вытяжка.
- Анод, термостат.
Оборудование косвенного нагрева
Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.
Конструктивные элементы
- Кожух, изолят полиуретановый.
- Теплообменник.
- Прибор циркуляции.
- Анод.
- Трубки подхода/выхода жидкости.
- Термостат.
Различия объема, мощности
Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.
Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.
Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.
Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.
Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.
Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.
На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.
Устройства косвенного нагрева
- Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
- Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.
Что делать нельзя
Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.
- Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
- Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
- Монтировать агрегат без технических знаний.
- Сливать бак, не отключив электропитание.
- Игнорировать правила безопасности.
- Использовать некачественные запчасти неизвестных брендов.
- Монтировать без предохранительного клапана.
Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.
Ошибки при подключении и эксплуатации
- установка розетки непосредственно под самим бойлером
Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».
- частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает
Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.
Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.
- нельзя включать в сеть пустой бойлер без воды
ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.
И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.
Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.
- подключение водонагревателя только через УЗО, либо только через автомат
Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.
Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.
https://youtube.com/watch?v=_77LiS7L90A
Нюансы подключения проточного водонагревателя
Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.
Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.
Специалисты рекомендуют:
- монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
- если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
- поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
- перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.
Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!
Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».
