Расчет расстояния для прокладки коммуникаций

Какие бывают требования к расположению подземных коммуникаций

Основным нормативным документом, которым руководствуются при строительстве, является СНиП 2.07.01-89 с указанием расстояний при укладке коммуникаций относительно друг друга и других объектов с точки зрения безопасности и надежности.

При эксплуатации канализационных, отопительных и водоподающих инженерных сетей должно учитываться негативное влияние на фундамент сооружений переносимой среды при прорыве труб. Вытекающая жидкость может подмыть грунтовое фундаментное основание, проникнуть в нижние и цокольные помещения, нанеся существенный вред постройкам.

В случае закладки рядом с фундаментом водоносных коммуникаций при эксплуатации сооружений следует принимать меры по их безопасному расположению относительно здания. Когда не удается выдержать безопасную дистанцию от трубопроводов до сооружения по техническим причинам, используют кожухи для защиты коммуникаций под землей. После согласования с надзорными органами рядом с фундаментами допускается прокладывать водопровод в футляре, обеспечивающем изоляцию труб в случае осадки, и защищающим саму фундаментную основу от разрушения при повреждениях водопровода.

Обычно на участке с построенным домом располагаются сети различного вида, в земле прокладывают водопроводные, канализационные, отопительные, газовые трубы, протягивают кабель электропитания. Для безопасного расположения относительно друг друга различного вида магистралей необходимо знать нормы расстояний между коммуникациями при параллельном и перпендикулярном расположении.

Также знание нормативов поможет сэкономить финансовые средства, ведь некоторые типы коммуникаций можно прокладывать в единой траншее без существенных отрицательных последствий в случае прорыва труб.

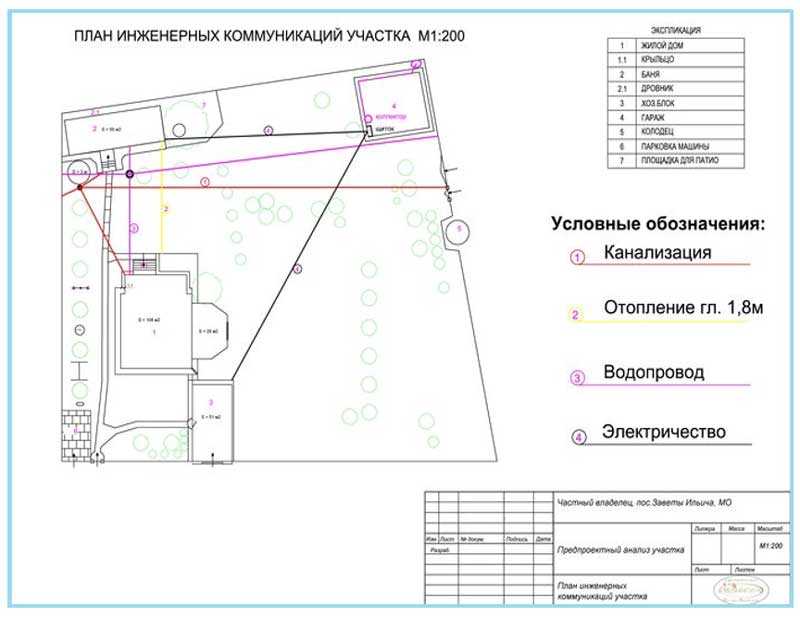

Рис.2 План участка – пример

Способы закладки подземных сетей

Для протягивания подземных инженерных коммуникаций в гражданском строительстве применяют коллекторы, тоннели и каналы, в бытовом хозяйстве для закладки трубопроводов используют вырытые в почве канавы. Если рытье траншей открытым способом невозможно, производят бестраншейную прокладку труб путем бурения, прокалывания или продавливания грунта гидравлическими домкратами. За рубежом (в Германии) широко используется эффективный метод укладки труб с помощью специальной техники, которая прорезает траншею и одновременно погружает в нее полимерный трубопровод.

По способу расположения коммуникаций в траншеях рассматривают:

Раздельный метод. При монтаже каждую магистраль монтируют в своем канале, метод затратен при укладке большого количества расположенных рядом коммуникаций.

Совместный метод.  По СНиП 2.07.01-89 в общих траншеях разрешено прокладывать тепловые магистрали размером от 50 до 90 см., водопровод до 50 см, больше 10 линий связи или силовых электрокабелей с напряжением до 10000 вольт, если для протягивания линий в отдельных траншеях недостаточно места на участке.

Запрещена закладка газопроводов и магистралей, перемещающих легковоспламеняющиеся и горючие вещества, рядом с электрическими кабелями.

Разрешена укладка водопроводов в тоннелях с иными коммуникациями (СНиП 2.04.02-84) кроме трубопроводов с переносимой горючей и легковоспламеняющейся средой.

При закладке в земле трубопроводной арматуры ее размещают в технических колодцах.

Если на участке используются колодцы или скважины, от которых для транспортировки воды к дому проложена подземная трубопроводная магистраль, минимальное заглубление водопровода принимают равным нижней точке замерзания грунта в данном районе с добавлением 0,5 м. Слой почвы сверху во избежание нежелательного нагрева воды в трубах летом оставляют не менее 50 см.

Рис. 3 Протягивание подземных инженерных коммуникаций немецким трубоукладчиком

Расстояние от подземных коммуникаций до фундаментов

СНиП 2.07.01-89 допускает укладку подземных коммуникаций в границах опорных фундаментов и эстакад трубопроводов с условием обеспечения мер защиты при осадке фундаментной основы, авариях в линии.

Строительными актами СНиП 2.07.01-89 установлены следующие дистанционные пределы до опорных фундаментов домов:

• водопровод – 5 м;
• индивидуальная и ливневая (дождевая) самотечная канализация – 3 м;
• напорная канализация – 5 м;
• дренажный трубопровод – 3 м, сопутствующий дренаж – 0,4 м;
• газопроводы низкого, среднего и высокого напора – 2, 4, 7 или 10 м соответственно;
• теплосети – от стены тоннеля 2 м, от защитной оболочки труб при бесканальной укладке – 5 м;
• электрокабельные линии и кабели связи – 0,6 м;
• коммутационные каналы и тоннели – 2 м.

Рис.4 Строительные нормы дистанций между коммуникациями и подземными сетями

Расстояние от водопровода до фундамента сооружений

Если водопровод приходится проводить в замкнутых условиях, допустимо сокращение дистанции от фундамента до 1,5 м, обычно используют трубопровод из полимеров, его помещают в кожух выше 0,5 м уровня фундаментной подошвы.

При монтаже водопровода берут следующие минимальные допуски до фундаментных плит и сетей:

• архитектурных сооружений – 5 м;
• оград промышленных зданий, эстакад, опорных конструкций контактных электросетей и связи, рельсовых путей – 3 м;
• железных дорог с шириной колеи 1520 мм не меньше глубины траншеи до основы насыпи и края выемки – 4 м;
• рельсовых путей с шириной колеи 750 мм – 2,8 м;
• уличных бортов на краю автодорог или обочине – 2 м;
• кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор ЛЭП:
  – с напряжением до 1 кВ. (проводники уличного освещения, электроконтактные линии городского электротранспорта) – 1 м;
  – от 1 до 35 кВ. – 2 м;
  – от 35 до 110 кВт и более – 3 м.
• обделок углубленных чугунных тюбингов метро – 5 м;
• обделок из бетонных материалов, размещенных ниже 20 м поверхности почвы – 5 м.
• обделок конструкций метро без гидравлической изоляции – 8 м.

В строительных нормах указаны дистанции до центральной оси деревьев с кроной окружностью меньше 5 м – в этом случае водопровод под землей укладывают от оси не менее, чем на 2 м.

Рис. 5 Нормативы дистанций между коммуникациями под землей

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

Дистанция до здания должна давать возможность проведения монтажных и ремонтных работ, обеспечивать защиту смежных трубопроводов, при возникновении аварий, связанных с размывом грунта, размерные параметры должны обеспечивать сохранность фундаментной основы от подмывания.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

• зданий и сооружений – 3 м, при монтаже напорной канализации – 5 м;
• защитных оград предприятий, автомобильных эстакад, опор электросетей, железнодорожных путей -1,5 м;
• железных дорог шириной с колеи 1520 мм не меньше глубины траншеи до насыпной основы и края выемки – 4 м;
• рельсовых путей с колеей 750 мм – 2,8 м;
• бордюров улиц, усиленных обочин автодорог – 1,5 м;
• внешней кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор линий электрических сетей, проходящих по воздуху:
  – до 1 кВт (уличное освещение, контактные провода городского электротранспорта) – 1 м;
  – 1 – 35 кВ. – 2 м;
  – 35 – 110 кВ. – 3 м.

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций

Расстояние при совместной прокладке водопровода и разных видов сетей

Совместная закладка позволяет сэкономить средства и уменьшить площадь коммуникаций под землей, если канализация пересекает магистраль водоснабжения, она укладывается ниже с соблюдением дистанционных норм. При укладке в грунт расстояние должно соблюдаться, если трубопроводы протянуты в защищающих кожухах (футлярах) из металла, при этом канализация может располагаться выше водопроводящих сетей.

Согласно СНиП 2.04.02-84 при закладке нескольких водопроводов нормы расстояний между соседними трубами выбирают с учетом устройства, организации монтажных работ и защищенности соседних участков в случае протечки одного из них. Расстояния возможно снижать на некоторых отрезках, если трубопроводы помещены в синтетическое основание, футляры, проходят по тоннелям или уложены иными способами, исключающими их возможное повреждение. Расстояние должно обеспечивать беспрепятственное проведение работ по монтажу и ремонту.

Наименьшая дистанция между водопроводом и канализацией из:

• 5 м – железобетонных или асбоцементных труб;
• 3 м – чугунных труб окружностью выше 200 мм;
• 1,5 м – чугуна диаметром до 200 мм;
• 1,5 м – пластика ПНД;
• 1,5 м – на производстве с учетом материала изготовления и размеров труб, физических и химических параметров почвы.

При укладке водопровода принимаются следующие пределы минимальных дистанций до соседних сетей:

• 1,5 м – дренажных и ливневых канализаций;
• 1 м – низконапорных и средненапорных газопроводных магистралей;
• 1,5 – 2 м – высоконапорных газопроводов;
• 0,5 м – силовых электрокабелей и кабелей связи (согласно правилам эксплуатации электроустановок ПЭУ).
• 1,5 м – тепловых магистралей от внешних стен тоннельных каналов, оболочки труб при траншейной укладке, туннельных каналов.
• 0,2 м – при протяжке в тоннелях до внутренних стен конструкций ограждения и соседних трубопроводов.

В точках пересечения трубопроводные участки обязаны иметь односторонний уклон и защиту из коллекторов и тоннелей, футляров из стали, монолитных каналов из бетона и железобетона.

Рис. 7 Примеры закладки канализации частного дома

Расстояние от фундамента до колодца и скважины для санитарных зон

СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:

• 30 м – при эксплуатации защищенных водных горизонтов;
• 50 м – при недостаточно изолированных водных пласта;
• 15 или 25 м – применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.

В площади первого пояса запрещены:

1. Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
2. Расположение любых зданий, местонахождение постоянно проживающих людей.
3. Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
4. Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
5. Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
6. Должен быть устроен водоотвод за границы первой зоны.

Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы – колодцы и скважины располагают намного ближе к дому.

Рис. 8 Размещение источника воды на индивидуальном участке

Проход  труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

• Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
• Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
• Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
• Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
• Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
• Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания. В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды.

Почему важно соблюдать эту дистанцию

Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.

Фундаментная плита здания

Вот что иногда случается при слишком близком расстоянии:

1. Канализацию прорывает (по какой-то причине, не из-за дистанции между канализацией и фундаментом жилого здания).
2. Грунт не успевает всасывать воду, и она поднимается до основания здания.
3. Даже обычная вода в такой ситуации будет размывать фундамент. А вода в канализации часто содержит агрессивные вещества, которые усугубляют процесс.

Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.

При такой проблеме последствия будут видны не сразу.

Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.

Прокладка под фундаментом на дачном участке

Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.

Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.

А можно ли иначе

Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным. Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН.

Нормы отступов по горизонтали

В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.

Читайте также:  Противопожарное расстояние от леса до застройки дома и забора: норма для ИЖС

О чем стоит помнить при близком расположении труб к фундаменту:

• для труб обязателен железобетонный или металлический футляр;
• главное – чтобы при аварии вода не попала на фундамент;
• важно сразу обдумать, как будет проходить ремонт.

Тогда станет ясно, стоит ли оно того. Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах.

Нормы расположения построек на участках ИЖС и СНТ согласно СанПиН

Виды канализации

Железобетонные кольца для канализации.

Самой сложной и важной задачей считается грамотное проведение и установка всей канализационной системы, чтобы при ее эксплуатации и обслуживании не возникало больших проблем в будущем. Специалисты разделяют канализацию на три основных вида, от выбранного вида полностью зависит, насколько будет эта система связана с фундаментом дома.

1. Внутренний контур, когда все коммуникации находятся в самом доме.
2. Наружный контур, в этом случае все коммуникационные системы находятся вне дома.
3. Третий контур – это обычные бассейны, колодцы, выгребные ямы и септики, установленные на территории участка или недалеко от него.

При устройстве канализации в фундаменте рассматриваются только внутренний вид. А наружный контур и третий вариант в этом случае не имеют непосредственного отношения к самому фундаменту. Важно, что основные части канализационной системы располагаются внутри строения, чаще всего внутри подвала или непосредственно в самом фундаменте дома.

В случае ошибок, допущенных при монтажных работах, может произойти авария при эксплуатации системы довольно большого масштаба, которая потребует больших усилий и материальных вложений. Поэтому при укладке основы под дом вопросу установки канализационной системы рекомендуется уделить особое внимание.

Правила устройства канализации своими руками

Прокладка канализации в частном доме требует внимательности и аккуратности. Чтобы эта система работала без сбоев, очень важно соблюдать все нюансы ее проведения. Поэтому, прежде чем производить какую-либо работу, рекомендуется сделать чертеж будущей канализации.

Если вы не имеете опыта прокладки канализации, то лучше обратиться к профессионалам

При изготовлении фундамента учитывайте, что нужно будет вывести из дома не только канализацию, но и водопровод, а также кабель электроснабжения. Чтобы избежать проблем, вывод для них под фундаментом дома нужно оставить заранее.

Для вывода из дома водопровода и канализации еще на этапе формирования опалубки закладывают отверстие с гильзой для трубы. Однако при составлении проекта прокладки таких коммуникаций нужно учитывать несколько правил:

1. Необходимо соблюдать минимальный диаметр трубы. Он не должен быть меньше 5 сантиметров.
2. При перепадах температуры трубы из некоторых материалов могут расширяться. Поэтому важно использовать компенсаторы.
3. Очень важно, чтобы канализация не промерзала в зимний период. Поэтому ее либо располагают на полметра ниже промерзания грунта, либо утепляют специальной скорлупой и электрическими греющими кабелями.
4. Если по месту, где расположен участок трубопровода, будет ездить автотранспорт, то нужно учесть нагрузку, которую он будет оказывать на систему.
5. Диаметр отверстия должен быть больше самой трубы минимум на 0,2 см.

Каждое из этих правил невероятно важное. Поэтому их все нужно соблюдать. Лишь в этом случае вы сможете обеспечить трубопроводу нормальное функционирование.

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Если по каким-то причинам водопроводные трубы закладываются ниже канализационной сети, их необходимо защитить кожухом.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

Расположение колодцев

Владельцы часто используют водозаборные колодцы или скважины для обеспечения дома и участка водой в условиях отсутствия централизованных магистральных сетей водопровода. В этом случае приходится сооружать и автономную канализацию. Для устройства колодцев требуется выбрать удобное место, но не следует забывать о нормативных расстояниях между точкой забора питьевой воды и септиком – своим или соседским. Данное предостережение касается санитарных правил.

Водозаборное сооружение, предназначенное для автономного снабжения усадьбы водой, должно находиться на «чистом» участке неподалеку от дома. При этом требуется выдерживать расстояние не менее 50 метров от потенциальных источников заражения:

• выгребных ям;
• свалок;
• септиков;
• хозяйственных построек, предназначенных для хранения удобрений в виде навоза или химикатов;
• сараев для домашнего скота;
• мест мойки машин и т.д.

Лишь в некоторых случаях допускается уменьшать дистанцию до 20 метров.

Водозаборные колодцы и скважины не следует сооружать на заболоченных и затапливаемых в период паводков участках. Не рекомендуется их устанавливать и вблизи автодорог с интенсивным движением. Соблюдение вышеописанных правил позволит получать чистую питьевую воду, без загрязнений.

Несмотря на то, что колодцы при устройстве автономного водоснабжения можно приближать к подземной части строения на расстояние до 3 метров, следует учитывать тот факт, что малозаглубленные фундаменты плохо реагируют на подобное соседство. Правильным решением в этом случае станет увеличение дистанции между объектами на максимально возможную длину – до 15 метров.

Герметичные канализационные септики допускается устанавливать на расстоянии семи метров от фундамента дома. При отводе стоков в централизованную сеть, колодцы монтируют на поворотах трубопровода и в местах его стыковки с выпусками и коллектором.

Схему разводки продумывают заранее, выбирая наиболее рациональные варианты размещения труб и колодцев. Последние относятся к капитальным, долговременно эксплуатируемым объектам. Переносить их бывает довольно затруднительно, поэтому к вопросу расположения элементов водопроводной и канализационной сети следует подходить ответственно.
