Охранная зона водопровода и канализации

Охранная зона водопровода

Определение зон санитарной охраны (ЗСО) водозаборных источников и водопроводных коммуникаций, а также требования к ним регламентированы СанПиН 2.1.4.1110-02.

Нормативы обязательны для исполнения юрлицами, предпринимателями, частными лицами и состоят из следующих основных пунктов:

1. Основная функция ЗСО – охрана водозаборных горизонтов и водоподающих коммуникаций вместе с прилегающими территориями от загрязнений.

2. ЗСО устанавливается для всех водопроводящих коммуникаций без учета принадлежности ведомствам или юрлицам, транспортирующих воду из источников, расположенных на поверхности или под землей.

3. ЗСО реализуют из трех поясов:

• 1-ый – территория строгого режима, включающая непосредственно зону размещения водозаборных узлов, участков под сооружениями, оборудованием и под самим водоподающим каналом. Назначение 1-ой полосы – защита водозаборных зон и объектов от непреднамеренного или намеренного повреждения, загрязнения.
• 2-ой – включает себя территорию, назначение которой – предупреждение возможного микробного загрязнения водных бассейнов. Для этого в его границах действует спецрежим и проводятся мероприятия по предотвращению возможного загрязнения водоносных источников.
• 3-ий – выполняет функции, аналогичные 2-му поясу для химических реагентов, которые обеспечивает санитарно-защитная полоса (СЗП).

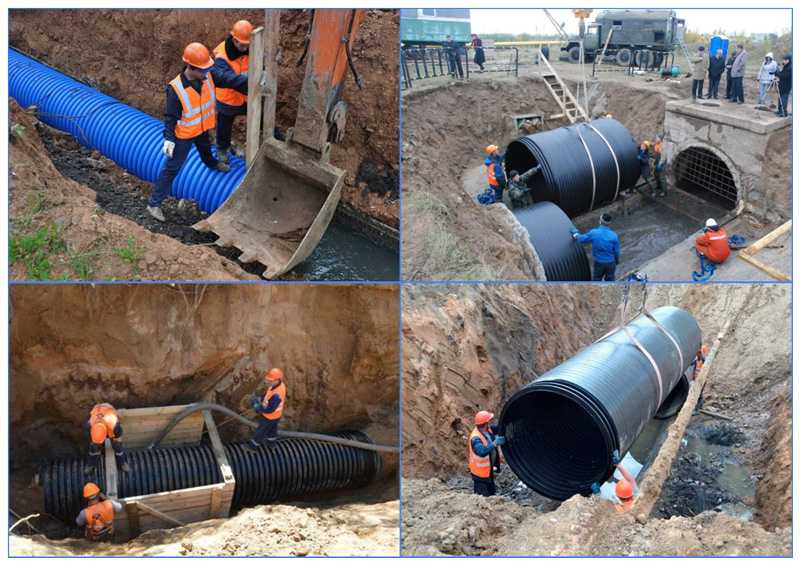

Рис. 2 Прокладка ТРУБ канализации

4. Решение об устройстве ЗСО принимают на этапе районного или генерального планирования при выборе водоносного источника.

5. Перед выполнением ЗСО составляют проект, в нем:

• определяют поясные границы и общую территорию зонирования;
• указывают перечень мер, направленных на предотвращение загрязнений водных бассейнов и улучшения их санитарии;
• прописывают правила пользования поясных зон при ведении хозяйства.

6. Границы ЗСО определяют исходя из вида водяных источников (на поверхности или под землей) и их природной защиты от химико-микробного заражения.

7. Для заключения о необходимости и установлении границ ЗСО, заказчик отправляет в центр государственного санэпидемнадзора данные:

• о химическом составе среды в водном бассейне с точки зрения ее качества;
• ориентировочные приблизительные поясные границы;
• информацию о предполагаемых источниках химико-микробного заражения.

8. Готовый проект должен содержать: список мероприятий по охране вод, сроки их исполнения, картографию и текстовую часть, состоящую из:

• санитарных параметров водяных бассейнов;
• качественного водного анализа по соответствующим санитарным нормативам;
• гидрологические для водяных бассейнов на поверхности или гидрогеологические для водных горизонтов под землей данные;
• информацию о взаимном влиянии водных бассейнов на верху и под землей, их взаимосвязи;
• информацию о перспективном строительстве в зоне размещения водных ресурсов сооружений: жилья, предприятий и сельских объектов;
• указание всех поясных границ;
• список мер по водоохране и ответственных исполняющих с указанием источника получения финансовых средств;
• режимные и нормативные правила землепользования участков, входящих в ЗСО.

Рис. 3 Водозаборные сооружения в открытых водных бассейнах и насосные станции

9. Картографические данные представляются в следующем виде:

• планировка 1-го пояса в масштабном соотношении 1:500 или 1:1000;
• ситуационный план 2-го и 3-го пояса с указанием границ, водозаборных зон, площадок объектов, водного бассейна и территории его подпитки с притоками в масштабном соотношении 1:50000 (1:100000) для наземных и 1:10000 (1:25000) для подземных водных бассейнов;
• профили гидрологии в зонах водозабора подземного водного источника;
• планировка 2-ой и 3-ей поясных зон в масштабных соотношениях водных горизонтов: под землей – 1:10000 (1:25000) и наземных – 1:25000 (1:50000).

10. Ответственными за выполнение норм санитарии являются:

• в полосе 1-го пояса – коммунальные службы или собственники водопроводных коммуникаций;
• в полосе 2-го и 3-го поясов – собственники объектов, эксплуатация которых способна вызвать заражение водных бассейнов или снижение качественных показателей воды.

Рис. 4 Схемы автономного водоснабжения частного дома из скважин и колодцев

Охранная зона ливневой канализации

Содержание

• 1 Охранная зона ливневой канализации
• 2 Охранная зона канализационного коллектора
• 3 Ограничения и их причины
  • 3.1 Что делать запрещено
  • 3.2 Почему такие действия под запретом
• 4 Мера ответственности за нарушения
• 5 Что еще стоит учесть

Как и в случае с другими системами бытовой канализации, санитарная зона для ливневки – расстояние от элементов сети до объектов, которым в случае прорыва теоретически будет причинен вред. Эта дистанция, конечно же, измеряется в каждую сторону от участков канализационной системы.

Слив воды

Вне зависимости от того, каков тип канализации, соблюдают существующие правила. Охранная зона регламентируется следующей нормативной документацией:

1. СНиП 3.05.04-85.
2. СНиП 2.04.03-85.
3. СП 42.13330.2011.
4. СНиП 2.05.06-85.
5. СНиП 2.04.02-84.
6. СанПиН 2.1.4.1110-02.
7. СП 32.13330.2012.

Первыми тремя документами должен устанавливаться порядок устройства канализационной сети.

А двумя последними – размер охранной зоны, то есть сколько метров требуется отступать от труб в каждую сторону. Все, что связано с этой территорией, не должно противоречить нормативным документам. Ни результат, ни процесс.

Ливневые лотки

Поскольку охранная зона сетей канализации распространяется в каждую сторону от труб, без разрешения запрещены работы и над землей, и под землей. Если кто-то решит разместить что-то над охранной зоной, например навес, это также не должно создавать проблем. В таком случае лучше уточнить, законно ли это и требуется ли специальное разрешение.

Ниже в таблице представлено, сколько метров требуется отступать от дождевой (ливневой) канализации согласно нормам СП, СанПиН и СНиП. Такие меры предосторожности не менее важно соблюдать, чем охранную зону вокруг других вариантов канализационных сетей.

При посадке кустарников и деревьев	3 метра
При постройке объектов	5 метров
При складировании чего бы то ни было	5 метров
До фундаментов ограждений	1,5 метра
До фундаментов зданий	3 метра

Кто-то, возможно, считает, что ливневая канализация не несет в себе особой опасности. Это не так. Конечно, если сравнивать таковую с другими типами канализационных сетей, угроза меньше.

Нет такого отравляющего воздействия, равно как и столь высокого риска размножения патогенных микроорганизмов. Однако угроза все-таки есть, и немалая.

Устройство коммуникации около дома

Дождевая вода перемешивается с грязью, и в итоге весь поток в канализации представляет концентрацию природной грязи, а иногда и вперемешку с антропогенными отходами (мусором).

И такая вода тоже может нанести вред окружающей среде, и в итоге – людям. Вот почему необходимо устанавливать охранную территорию и для ливневой канализации.

Кстати, охранная зона напорной канализации во многом такая же, как у ливневой. Это говорит о том, что степень угрозы от дождевой сети не многим меньше.

Ливневый лоток с решеткой

В самотечной же хозяйственной системе отсутствует такое давление, как в напорной. А потому условия по охранной дистанции достигают максимум трех метров до фундамента здания.

Важно учитывать, что эти нормы применяются чаще всего. Однако бывают ситуации, отличающиеся от обычных, в которых зона канализации рассчитывается индивидуально.

Но делать это имеет право лишь опытный инженер, получивший разрешение на установку таких границ. Тогда санитарные правила не будут нарушены.

Ливневка в городе

Охранная зона водопровода и канализации – санитарные нормативы поясов

Многие загородные дома отрезаны от централизованных водопроводных и канализационных коммуникаций, в этих случаях на участке сооружают инженерные сети водоснабжения и утилизации стоковых вод.

Для водного забора используют разной глубины скважины или колодцы. Скважинные источники бывает неглубокого залегания до 30 м (абиссинские скважины), средней глубины (на песке от 30 до 70 м) и артезианские (100 – 200 м от поверхности).

Артезианские бассейны чистой воды являются стратегическими видами природных ресурсов и к ним предъявляются повышенные требования при реализации охранных мероприятий.

Следует отметить, что абиссинские и скважины на песке в силу неглубокого залегания также нуждаются в принятии не менее жестких мер по предотвращению проникновения в них загрязнений.

Индивидуальная стоковая и дождевая (ливневая) канализация, если она работает с большими объемами сточных вод, сооружается с применением септиков, назначение которых – отстаивание и частичная очистка стоков.

Из септиков сточные воды поступают в дренажные колодцы или на поля аэрации, при этом охранная зона канализации должна предусматривать возможность предотвращения проникновения грязных стоков в водозаборные бассейны с чистой водой.

Рис. 5 Схема организации автономной канализации с полем фильтрации и дренажным колодцем

Обычно все санитарные нормы и правила распространяются на сферы промышленности, сельского и коммунального хозяйства, в них не регламентируются нормативы для индивидуальных хозяйств. Тем не менее рядовому пользователю с загородным домом на участке следует придерживаться приведенных там общепринятых при сооружении инженерных коммуникаций рекомендаций.

Стоит отметить, что для индивидуальных участков с автономными водозаборными и канализационными системами существуют отличные от нормативных документов стандарты расстояний, проверенные на практике.

Защитная зона трубопроводов и водоносных источников

Границы ЗСО водопроводных коммуникаций регламентированы СанПиН 2.1.4.1110-02, его основные положения:

1. При определении границ ЗСО учитывают срок жизни микробных организмов (2-ой пояс) и площадь рассеивания химических загрязнений (3-ий пояс), зависящие от:

• разновидности водного бассейна (на поверхности или под землей);
• типа заражения (микробами или химреагентами);
• степени природной защиты подземных водных бассейнов от загрязнения с поверхности земли;
• состояния грунта исходя из его гидрогеологии или гидрологии.

Рис. 6 Время движения (Тм) микробного заражения

Установка поясных границ ЗСО водных бассейнов под землей

Для 1-го пояса СанПиН 2.1.4.1110-02 устанавливает следующие нормативы границ:

Зоны забора воды из подземных водных горизонтов обязаны размещаться за пределами территориальных границ производств и жилых домостроений.

Расстояние от водозаборного источника до конечной границы 1-го пояса принимают не меньше:

• 30 м при эксплуатации хорошо защищенного подземного водного бассейна;
• 50 м – при отсутствии защиты подземного водного горизонта.

1-й пояс обязан заканчиваться на расстоянии не меньше 30 и 50 м соответственно для защищенных и незащищенных крайних скважинных источников.

К защищенным относят с напором или без напора водные бассейны, расположенные между пластами грунта, имеющие водонепроницаемую кровлю, исключающую проникновение в водный горизонт вод из верхних водоносных пластов.

К водным источникам с недостаточной подземной защитой относят:

• бассейны, расположенные в 1-ом водоносном горизонте, при этом наполнение поверхностными грунтовыми водами происходит по всей их площади;
• под напором и без напора водные бассейны, в которые проникают воды из верхних слоев через водные биологические окна, водопроницаемую кровлю, из водных бассейнов и ручьев посредством взаимодействия по законам гидравлики.

При эксплуатации подземных водозаборных горизонтов с наполнением водных ресурсов искусственно, граница 1-ой полосы принимается равной не меньше 50 м от зоны забора вод и не меньше 100 м от фильтрующих инженерных объектов (бассейнов, каналов).

При расстоянии между точкой забора вод и водоемом меньше 150 м в границу 1-го пояса входит прибрежная зона.

Границы 2-го и 3-го поясов. При их определении учитывают следующие факторы:

• тип водозаборных источников (отдельно стоящие, группой или линейно расположенные скважины, дренажные каналы горизонтального размещения);
• объем забора вод с учетом снижения их статического уровня в бассейне под землей;
• питание, дренаж и особенности гидрологии водного бассейна.

Границы 2-го пояса определяются путем математических расчетов по правилам гидродинамики учитывая, что в случае загрязнения территории микробами вне его, заражение не должно достичь водозаборного водного бассейна.

Территория 3-го пояса для защиты водных бассейнов от загрязнений химреагентами также устанавливается расчетными методами по формулам гидродинамики. По формулам вычисляется время перемещения вредных химреагентов к водозаборному бассейну с учетом того, что оно должно быть меньше эксплуатационного срока источника (от 25 до 50 лет).

Если эксплуатационный срок водозабора неограничен, территорию 3-го пояса увеличивают сверх норматива для долговременной эксплуатации водного бассейна без возможности его заражения.

Рис. 7 Климатические районы

Установление поясов ЗСО поверхностных водных бассейнов

Границу 1-го пояса устанавливают:

при водном заборе из движущихся вод (водотоков) не менее:

• 200 м – выше по течению от водозаборного узла;
• 100 м – ниже по течению от водозаборного участка;
• 100 м – по примыкающей к водозаборной зоне береговой линии;
• 50 м – по направляющей линии к другому берегу при речном канале в ширину меньше 100 м;
• 100 м – по направляющей линии к противолежащему берегу, если акватория реки превышает 100 м.

1-ый пояс водоемов определяют с учетом местных требований санитарии и гидрологии от 100 м по всем водным и береговым направлениям от водозаборной зоны.

Территорию 2-го пояса ЗСО для движущихся вод устанавливают с таким расчетом, чтобы время прохождения загрязнений выше по течению было не меньше:

• 5 суток для районов по климату I (А, Б, В, Г) и II (Б);
• 3 суток для районов I (Д), II (Б, В, Г) и III (таблица районов на рис.7)

Скорость перемещения водных потоков в метрах в сутки принимают равной усредненной величине по ширине и протяженности источника или его участков в случае резких изменений быстроты течения.

Территория 2-го пояса внизу по течению определяется с учетом обратного ветра и не должна быть меньше 250 м от водозаборной зоны.

Боковые зоны следует удалять от узла водного забора не менее:

• 500 м – на равнинах;
• 750 м – в горной местности при пологих склонах;
• 1000 м – в горах при крутых склонах.

Границу 2-го пояса по водной поверхности размещают протяженностью по всем направлениям не менее:

• 3 км при нагоняющих ветрах до 10%;
• 5 км при нагоняющих ветрах более 10%.

Удаление 2-й поясной полосы по берегу принимают равным 3 или 5 км соответственно с ветровой нагрузкой из предыдущего пункта и 0,5 – 1 км от границы пересечения водной поверхности бассейна и береговой линии.

Территориальные границы 3-го пояса выше и ниже по течению от зоны водозабора идентичны полосе 2-го. Боковые участки с учетом притоков по водораздельной линии располагаются в границах 3 – 5 км.

В поверхностных водозаборных водоемах территория 3-го пояса полностью совпадают со 2-ым.

Рис. 8 СЗЗ канализации по СНиП 2.04.03-85

ЗСО водопроводных сетей

Для сооружений принята охранная зона водопровода, совпадающая с 1-ым поясом, для водопровода ей является санитарная защитная полоса (СЗП).

Граница 1-го пояса водозаборных объектов принята протяженностью не менее:

• 30 м – от стенок вспомогательных и регулировочных емкостей, фильтрующих устройств и контактирующих осветлителей;
• 10 м – от водонапорных башенных сооружений;
• 15 м – от ряда других инженерных коммуникаций (складские помещения, отстойные резервуары, водонасосные станции, помещения служб подготовки и хранения реагентов);
• 10 м – для перечисленных выше объектов по согласованию с санэпидемнадзорном.

Снип и сп регламентируют, сколько метров в каждую сторону от граничных участков водопровода должна быть СЗП, показатели принимают равными не менее:

• 10 м – при отсутствии в почвах вод, если диаметр водопроводной магистрали не превышает 1 м в наружной окружности;
• 20 м – при наличии в почвах вод и наружном диаметре водопроводной линии выше 1 м;
• 50 м – при присутствии в земле охранной зоны вод и любом диаметре водопроводной трубы.

По согласованию с центром санэпидемнадзора допустимо уменьшение ширины СЗП при прохождении водопроводной магистрали по территории с плотной застройкой.

Если в зоне забора воды находятся склады, хранящие запасы хлора, границы ЗСО до зданий жилого и общественного назначения устанавливаются в соответствии с правилами техники безопасности для объектов, осуществляющих производство, хранение, перемещение и использование хлора.

Рис. 9 СЗЗ в соответствии по СанПиН 2.2.1/2.1.1.1200—03

Охранная зона сетей канализации

Санитарно-защитная зона (СЗЗ) для сетей наружной канализации регламентирована СНиП 2.04.03-85, ее границы напрямую связаны с производительностью размещенных на ней сооружений с учетом перспектив на расширение.

Расстояния от сооружений в системе канализации до участков с жилыми и общественными зданиями, производствами пищевой промышленности принимают согласно таблицы на рис. 8.

Если производственные канализационные очистные объекты и насосные станции располагаются за территорией предприятий, санитарно защитная зона принимается такой же, как и для производства, являющегося источником жидких стоков. Водонасосные станции и очистные инженерные сооружения могут функционировать как в режиме очистки и транспортировки сточных вод только от производств, так и комплексе с бытовой канализацией. При этом охранная зона напорной канализации должна быть не меньше значений, приведенных в таблице (рис. 8).

В СНиП 2.04.03-85 также приведены следующие требования к СЗЗ:

СЗЗ инженерных объектов канализации с объемами прокачки стоков свыше 280 000 кубометров в сутки, а также с технологией очистки стоковых вод, отличной от общепринятой, устанавливаются путем согласования с главным санэпидемиологическим управлением минздрава.

Санитарно защитные зоны по нормам из таблицы (рис. 8) допустимо увеличивать не более чем в 2 раза при размещении районов с жилыми зданиями по ветру относительно очистных объектов. Если ветра проходят в благоприятном для населенных пунктов направлении, СЗЗ допускается уменьшать на 25%.

Рис. 10 Расстояния между инженерными коммуникациями по СП 42.13330.2011

1. Если в очистных сооружениях отсутствуют иловые площадки и количество перерабатываемых стоков свыше 200 кубометров в сутки, размер СЗЗ необходимо уменьшать на 30%.
2. Территорию СЗЗ от фильтрационных полей площадью до 0,5 Га и от инженерных объектов механической и биологической очистки с биофильтрами и объемами прокачки до 50 кубометров в сутки, принимают равной 100 м.
3. От подземных фильтрационных полей площадью меньше 15 кубометров в сутки размер СЗЗ принимают равным 15 м (по СанПиН 2.2.1/2.1.1.1200-03 – 50 м).
4. ССЗ от траншей с фильтрацией и песчаных с гравием фильтров принимают равной 25 м.
5. ССЗ устанавливается от септиков – не менее 5 м, от дренажных фильтрующих колодцев – от 8 м.
6. От установок с аэрацией и полного окисления отходов по технологии их аэробного разложения при производительности меньше 700 кубометров в сутки ССЗ принимается равной 50 м.
7. Охранная зона канализационного коллектора от сливных станций принимается равной 300 м.
8. Охранная зона ливневой канализации с поверхности территорий и земель, предназначенных для городского строительства жилых и общественных зданий, площадей, улиц, дорог, принимается равной 100 м в открытых коммуникациях и 50 м в закрытых сетях.
9. СЗЗ от насосных станций принимают равной 15 м.
10. ССЗ от очистных инженерных объектов промышленных производств, шламонакопителей с учетом химического состава и физических свойств шламовых отходов, устанавливается по согласованию с санэпидемиологической службой.
11. ССЗ от пунктов снеготаяния и снегосплава на территории жилой застройки принимают не менее 100 м (СанПиН 2.2.1/2.1.1.1200—03).

Рис. 11 Расстояния от автономной бытовой канализации до различных объектов на и рядом с территорией участка

При сооружении на индивидуальном участке водопроводных и канализационных инженерных коммуникаций следует придерживаться нормативов по территориальному размещению охранных и санитарных зон, призванных предотвращать биологическое и химическое загрязнение водных источников. Несоблюдение правил создания санитарно-защитных зон помимо повышенной вероятности загрязнения питьевой воды в скважинных и колодезных источниках, может также повлечь наложение штрафных санкций со стороны контролирующих санитарных служб.

Охранная зона канализационного коллектора

В этом случае не менее важно соблюдать дистанцию. Ведь канализационный коллектор – место с наибольшей концентрацией вредных веществ, и потому требует серьезных санитарно-защитных мер. Такой коллектор – это главный канал водосточной сети, и вода там, конечно, очень грязная.

Водосточные каналы

Ниже в таблице представлено, сколько метров в каждую сторону требуется отступать от канализационного коллектора согласно нормам СП и СНиП. Расстояние, как и в случае с ливневой, напорной и прочими видами канализационных сетей, выражается в метрах.

До фундаментов ограждений	3 метра
До фундаментов зданий	5 метров
До стройки	5 метров
До деревьев или кустарников	5 метров
При складировании чего-либо	5 метров

Определять расстояния в каждую сторону – общий принцип установления охранных территорий, и не только для канализационной сети. У некоторых объектов встречаются особенности.

Например, у линий электропередачи, где охранная зона – это не диаметр, а ровно идущая вдоль линий полоса. Но при этом сохраняется главное – обеспечение безопасности сооружения и окружающих на достаточном расстоянии. Также сохраняется и доступ к объекту.

Городской коллектор

Важно учесть, что охранные зоны водопровода и канализации различаются. Например, от водопровода требуется соблюдать расстояние, как и от напорной канализационной сети, самое большое.

В напорной канализации есть насосное оборудование (КНС), которое гонит содержимое. Это значит, при аварии вода распространится дальше, чем в других системах. Водопровод же важно удалить, потому что от него зависит здоровье и жизнь людей.

Нормы расположения коммуникаций и строений согласно СНиП (СП)

Даже если охранная зона хозяйственно-бытовой канализации устанавливается индивидуально, инженер вряд ли перейдет минимальный предел. Скорее всего, когда он будет составлять план, установленная им зона канализации для напорной сети будет не меньше 5000 миллиметров от фундамента здания, а для самотечной, включая дождевую, – не меньше 3000 миллиметров.

Строительство канализационного коллектора

Ограничения и их причины

В зоне канализации нельзя проводить практически никаких работ. Если требуется что-то сделать, это должно быть согласовано.

Колодцы на даче

Ну а если территория целиком частная, все равно стоит проконсультироваться с инженером. Не стоит забывать о том, что даже при владении участком земли собственник несет ответственность за его состояние.

И это нормально, ведь в экосистеме Земли все находится в зависимости друг от друга. Если возникнет заражение в одном месте, оно повлияет и на близлежащие территории.

Круговорот веществ в природе имеет глобальное значение. Прорвавшая где-то канализация повлияет и на экосистему в целом, пусть это почти и не будет заметно.

Ремонт напорной системы

Если говорить о последствиях вблизи аварии и защитной зоны канализации, то они отнюдь не малозаметные. Это приводит к проблемам для окружающей среды, а значит, и для людей. Также последствия негативно сказываются на окружающих постройках, коммуникациях, в том числе – на водопроводе.

Вот к чему приводит несоблюдение правил в охранной территории системы канализации:

• к болезням людей, животных, растений;
• к нарушению баланса среды из-за чрезмерного размножения микробов;
• к ухудшению качества элементов зданий и сооружений вокруг.

Принцип очистки воды

Поэтому установлен периметр охранной зоны и наложены ограничения на те или иные действия внутри. И все это регулируется СНиП, ГОСТом и СанПиН. Потому что иначе повсеместно возникали бы технические, экологические и эпидемиологические проблемы.

Что делать запрещено

Правилами СНиП налагаются ограничения на любые мероприятия строительного характера в зоне канализации. Кроме тех, что необходимы для обслуживания канализационной системы и для устранения аварий. Заниматься этим должен профессионал.

В охранной зоне запрещают:

• строительство;
• посадку деревьев;
• складирование.

Устройство сети

Также, согласно требованиям СНиП (СП), нельзя в принципе создавать каких-либо препятствий доступу к коммуникациям. Ведь это приведет к тому, что в случае аварии ремонтная бригада не сможет вовремя ликвидировать причину и последствия.

Почему такие действия под запретом

Строительные работы следует проводить со строгим соблюдением существующих правил. Отступление от норм приведет к тому, что на некоторые участки канализационной сети, возможно, будет оказано избыточное давление.

Кроме того, это препятствует доступу к коммуникациям в период работ. А если таковые состоят в возведении каких-то подземных сооружений, то это еще и препятствует своевременному доступу к канализации.

Схема устройства городских сетей

Прокладка же подземных коммуникаций также может в итоге затруднить доступ к аварийному участку канализационной сети. А иногда и создать угрозу для жизни техника.

Например, если в зоне охраны системы канализации была прокладка электрического кабеля.

Если это никак не задокументировано и в ремонтной бригаде об этом не знают, то возможны несчастные случаи. Даже если кабель проложен в кабельном канале.

Впрочем, прокладка телефонных кабелей тоже критична. Ведь во время работы будет ограничен доступ к канализационной сети.

Прокладка самотечной системы

Так что любые коммуникации, проложенные без разрешения, закрепленного в документах, запрещены в охранной зоне. Тем более если это силовые линии, трубопровод для газа или сеть водоснабжения.

Посадка деревьев запрещена постановлениями надзорных органов и нормами СНиП (СП). Причина этого в том, что корням многих видов свойственно прорастать глубоко.

Корни деревьев могут в итоге разрушать практически что угодно, включая канализационную сеть. А это приведет к протечкам разной степени и в разных местах, к заражению растений и другим экологическим и техническим проблемам.

Очистные сооружения около города

Запрещено складировать и стройматериалы, и мусор, что бы то ни было. Во-первых, если вблизи системы находится множество вещей большой общей массы, в некоторых случаях это увеличивает давление на канализацию до критического. Во-вторых, это загораживает свободный доступ к канализационной сети.

Сохранение свободного доступа в охранной зоне – общий принцип СНиП и СП для множества сооружений, а не только для канализационных сетей. Это же касается, например, линий электропередачи. Так что любые препятствия в этой зоне, если только они не согласованы с надзорными инстанциями, автоматически оказываются незаконными.

Санитарно-защитные территории очистных сооружений согласно нормам СНиП (СП) и СанПиН

Особенно критично, когда нарушаются правила в мегаполисах. Ведь тогда тот же ГУП «Москоллектор» не сможет получить доступ к проблемной части сети. А ведь там не только канализация, но и кабели связи.

Мера ответственности за нарушения

Нарушение правил в отношении охранной зоны такой системы – преступление. И по закону нарушитель несет ответственность.

Трубопровод хозяйственно-бытовой системы

Степень таковой зависит от того, насколько большой ущерб был причинен. Размеры его оценивают в том числе и сотрудники санитарно-эпидемиологической станции.

Одно дело, если просто установлен факт нарушения охранной зоны и ничего еще не случилось, и другое – если из-за этого заболели или погибли люди.

Конечно, и мера ответственности будет различаться. В первом случае – административная (статья 7, пункт 7), во втором – уголовная. Но ответственность будет в любом случае.

Самотечная система

Большую роль играет и то, где была нарушена санитарная зона очистных сооружений канализации. Если это жилой дом в городе или другом населенном пункте, мера ответственности выше по сравнению с частным сектором или, тем более, одиноко стоящим частным домом. Но чтобы представить, сколько придется заплатить, важно периодически сверяться с законами.

Возможно, зона канализации со временем изменится. Но вряд ли таковая уменьшится, скорее – наоборот. По крайней мере, так должно в идеале быть по логике защиты окружающей среды и людей. Ведь не всегда очистные мероприятия помогают полностью ликвидировать последствия аварии при неграмотном размещении сети.

Монтаж напорного трубопровода

Если требуется в индивидуальном порядке на своем земельном участке установить охранную территорию хозяйственно-бытовой канализационной сети в каждую сторону, важно убедиться, что у инженера есть разрешение на это. Даже если специалист обладает должной квалификацией, но таковая не подтверждена, то в случае аварии претензии будут к собственнику земли.

Что еще стоит учесть

Важно помнить и о том, что стоит учесть и другие аспекты, чтобы не нарушить существующие нормы. Например, трубы для любого типа канализации должны соответствовать ГОСТу. Также должны соблюдаться и правила прокладки, в том числе при тоннельных работах.

Ливневые стоки

Следует учитывать количество объектов вокруг, до которых критически важно соблюсти дистанцию. Возможно, имеет смысл выбрать другое место для прокладки сети.

Чтобы определиться с диаметром, важно учесть уклон, скорость в метрах в секунду и максимальную степень наполнения.

Например, при скорости в 0,7 м/с подойдут трубы сечением 250 мм, при 1 м/с – около 600 мм, при 1,15 м/с – 1000 и 1200 мм в диам.

В заключение стоит отметить, что при сооружении канализации совсем не сложно соблюдать охранные отступы. Делать это необходимо.

Колодцы

Охранная территория создаст оптимальные условия для самой конструкции, предотвратит санитарные и экологические риски. К тому же ни у кого не возникнет юридически обоснованных претензий к таким коммуникациям.

Нормативы и требования к охранным зонам

Охранная зона сетей канализации

Общие нормативные требования представлены в следующих документах:

СНиП 40-03-99 — более новый вариант СНиП 2.04.03-85 — основные требования к проектированию
СНиП 2.07.01-89* — все о планировке и застройке населенных пунктов
СНиП 2.05.06-85* — нормы, относящиеся к магистральным трубопроводам
СНиП 3.05.04-85* — организационные вопросы и приемка работ

Нормы и размеры охранных зон для определенного региона корректируются и принимаются местными городскими или сельскими административными органами управления.

Охранная зона сетей канализации при обычных условиях устанавливается в зависимости от диаметра труб:

до 600 мм — не менее 5 метров от стенок трубопровода
1000 мм и более — от 10 до 25 метров в каждую сторону, в зависимости от предназначения канализационной сети и состава грунта, в котором проложен трубопровод

При определении размеров охранных зон особое внимание уделяют таким параметрам, как:

сейсмологическая опасность
фактические показатели влажности

При неблагоприятных данных размеры охранных зон увеличивают.

СНиП 2.07.01-89* четко регламентирует расстояние по горизонтали от подземных сетей канализации до:

фундамента сооружений — 5 м для напорной и 3 м для самотечной канализационной сети
оси крайнего рельса железнодорожной колеи — 4 м
бордюра проезжей части — 2 м для напорной и 1,5 м для самотечной канализации
опор уличного освещения и контактной сети — 1 м
опор высоковольтных сетей — 3 м

Требуемое расстояние между водопроводными и канализационными сетями

Водопроводные сети должны располагаться выше канализационных. Особенно это актуально в местах пересечения коммуникаций. Если данное условие выполнить не представляется возможным, то канализационные трубы помещают в кожух, длина которого зависит от типа грунта. В суглинках и глинах она должна составлять 10 метров, а в песках — 20 метров. Пересечение допускается делать только под прямым углом.

Важно! При необходимости ремонта канализации или водопровода в месте их пересечения использовать экскаватор можно лишь до глубины, которая на метр выше уровня расположения верхней стенки трубы. Далее земляные работы проводят вручную без ударных инструментов

Расстояние между бытовой канализацией и параллельно проложенными в пределах города соседними подземными трубопроводами может составлять не менее:

0,5 м — до подземных кабелей
1 м — до тепловых сетей
10 метров — при диаметре 1000 мм
От речных берегов — 250 м.

Важно! Все эти расстояния рекомендуется увеличивать на 10% в связи с тем, что не всегда охранные водные зоны на схемах соответствуют фактическим размерам. Расстояние от септика до скважины и других объектов

Расстояние от септика до скважины и других объектов

Среди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации. На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет.

Как проложить канализацию относительно водопровода

Прокладка канализационных и водопроводных систем в частном доме регламентируется требованиями СНиП. Трубы водоснабжения и канализации нужно располагать в обязательном порядке параллельно.

Расстояние между инженерными сетями, выполненными из пластиковых труб, составляет 1,5 м. Если укладывается чугунная водопроводная и канализационная труба диаметром больше 20 см, расстояние между ними — 3 м. Если диаметр труб из чугуна меньше 20 см, расстояние между ними — 1,5 м при прокладке сетей рядом. Применение асбестоцементных и железобетонных труб для водопровода требует укладывать их на расстоянии 5 м от канализации.

Возможные последствия несоблюдения требуемых норм

В результате земляные работы на определенном участке производят, не догадываясь о том, что он находится в охранной зоне. В этом случае можно нанести вред окружающей среде, серьезный ущерб канализационным сетям или объектам, приводящий к порче имущества, значительным убыткам и материальным затратам на восстановление.

своевременно производить уборку мусора, а в зимнее время снега и льда, обеспечивая беспрепятственный проезд к канализационным объектам
пригласить представителя организации, которая выдала разрешение, на процедуру сдачи объекта

Данные обязанности касаются всех подрядчиков, производящих работы на открытых участках и территориях в охранных зонах.

Заключение

При устройстве любого вида канализации следует соблюдать необходимые технические условия и требования, касающиеся охранных зон. Возможны отступления от принятых норм по обустройству канализационных коллекторов, изменение минимального расстояния от наружных стен до стенок трубопровода. Но подобные изменения необходимо согласовать с соответствующими органами и получить их разрешение на работы в охранной зоне канализации.

Следует ответственно подходить к вопросу безопасности и не допускать возможных аварий канализационных коммуникаций. Ведь от них зависит жизнеобеспечение граждан любого современного населенного пункта.
