Колодец или скважина что лучше
Итак, выше было рассмотрено, чем отличается колодец от скважины и проведен их сравнительный анализ. В итоге можно сделать следующие выводы:
- Скважины являются единственным источником водоснабжения при заборе воды с глубин от 30 м. При этом качество глубинной скважинной воды намного выше колодезной (если сравнивать с густозаселенными районами).
- По себестоимости скважина дешевле колодца, то есть решение обустраивать колодец из бетонных колец для водозабора при помощи электронасосов является экономически невыгодным. Проще пробурить недорогую абиссинскую скважину и извлекать из нее воду на поверхность при помощи насосной станции.
- Как отмечалось выше, расположенный на участке колодец по всем параметрам проигрывает скважине: он более дорог при монтаже, в нем не слишком чистая вода из-за проникновения поверхностных загрязненных осадков, у него меньше дебит. Поэтому для организации постоянного автономного водоснабжения в подавляющем большинстве используют скважинные источники.
- Колодец может быть выгоден лишь на дачах при сезонном проживании хозяев. В этом случае они могут привезти с собой вибрационной электронасос, погрузить его в колодец и накачать из него воду для питья, полива приусадебного участка и хозяйственно-бытовых нужд.
Ее единственный недостаток – более затрудненная процедура прочистки в случае заиливания, в то время как в неглубокий колодец можно опуститься самому и поднять на поверхность с дна при помощи ведра все илистые отложения (или просто откачать воду вибрационным электронасосом в течение длительного времени).

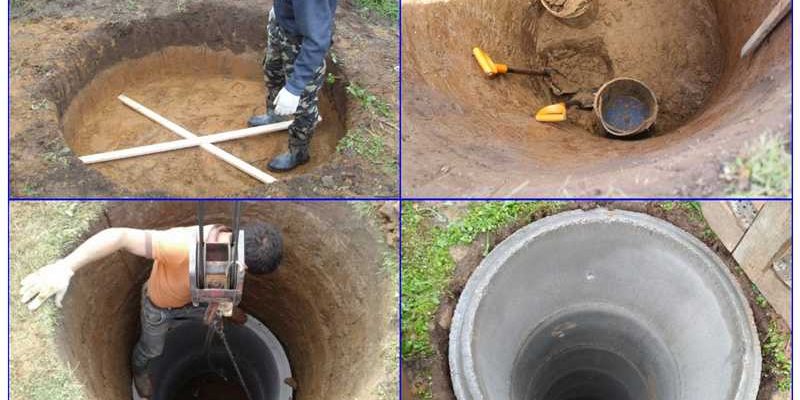

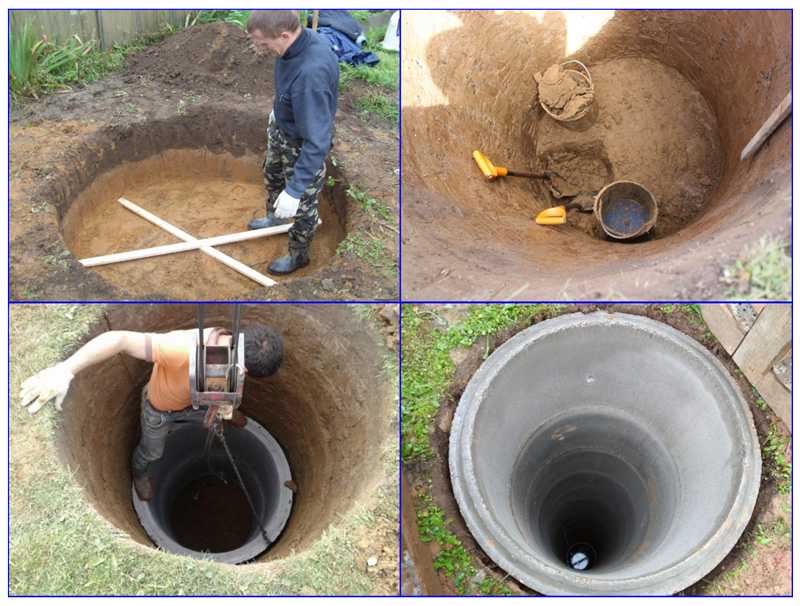

Рис. 14 Этапы монтажа колодца
Анализируя и сравнивая колодец или скважина можно прийти к выводу, что колодезные источники является морально устаревшими и не отвечающими требованиям по обеспечению автономного водоснабжения загородных домов или дач. Современные технологии скважинного бурения эффективнее и дешевле рытья колодцев, позволяют получать воду из скважин более высокого качества и значительных объемов.
Конструктивные особенности скважины и колодца
Колодец представляет собой гидротехническое сооружение в виде вертикально вырытой полости глубиной до 30 метров и диаметром шахты свыше 70 сантиметров, стенки которой укреплены железобетонными кольцами.
В грунтовых слоях встречается несколько водоносных горизонтов, залегающих на разной глубине. Верхний – именуемый как верховодка, располагается в 2-3 метрах от поверхности. Его вода достаточно мутная и грязная, поскольку питается проникающими через почву и техногенные отложения дренажными и ливневыми стоками.
Воду, добываемую из этого слоя, используют для полива растений. Чуть глубже в песчаных водоносных слоях залегают грунтовые воды. Из них и добывают воду при обустройстве питьевого колодца.
Водоносных слоев в земле может быть несколько, и чередуются они с водоупорными пластами. Для добычи воды с первого и второго песчаных горизонтов сооружают абиссинские колодцы – скважины небольшого диаметра, которые в процессе монтажа не пробуривают, а прокалывают грунтовые слои дюймовой штангой, словно иглой.
На глубине от 200 метров и ниже располагаются известняковые слои, именуемые, как артезианские. Они содержат большие запасы воды, нежели те же песчаные пласты.
Ключевым отличием артезианской скважины является то, что она добывает воду, которая залегает между двумя плотными слоями.
Поскольку цена такого гидротехнического сооружения напрямую зависит от глубины конструкции, а его производительность в десятки раз превышает нужды одной семьи, артезианские скважины чаще всего устанавливают коллективно: одну на улицу или на целый поселок.
Конструктивные особенности колодцев
Колодцы являются традиционными источниками питьевой воды в сельской местности, рассчитанными на ее забор вручную ведрами при помощи механических приспособлений. Они представляют собой шахту в земле цилиндрической формы произвольного диаметра, который обычно не опускается ниже 0,5 м.
Колодцы выкапывают до первого водоносного слоя от поверхности земли, поэтому их стандартная глубина 5 – 10 м. На практике возникают ситуации, когда колодезные шахты приходится прокапывать на значительно большую глубину, пределом является расстояние в 30 – 35 м.
Традиционный материал изготовления стенок колодцев – бетонные кольца диаметром 1 метр (он может быть больше или меньше в ту или иную сторону). С появлением современных полимерных упрочненных металлическими кольцами гофрированных труб, выдерживающих значительные нагрузки, появилась возможность устраивать шахты колодцев значительной глубины из пластиковых трубопроводов. Основным материалом их изготовления является полиэтилен низкого давления ПНД, оболочка состоит из двух слоев.
Рис. 2 Разновидности стенок колодезных источников
Колодец или скважина плюсы и минусы
Чтобы определить, что для дома лучше, колодец или скважина, резонно провести их сравнительный анализ с рассмотрением достоинств и недостатков каждого из источников. При этом следует рассматривать их самые значимые технические и эксплуатационные параметры, которые являются определяющими при выборе того или иного водозаборного объекта.
Плюсы и минусы
Скважина | Колодец | |
Облагается налогом за пользование недрами | В случае бурения на глубину от 50 м требуется обязательное оформление документов и уплата государственной пошлины за право пользования водными ресурсами артезианских источников. При варианте до 50 м плата не взимается | Нельзя копать глубже 25 метров. Это обусловлено сложностью проведения земляных работ. Значит, используется только верхний слой водного пласта, за него платить не нужно |
Геологические процедуры | Перед бурением обязательно исследуется место проведения работ на предмет наличия под землей воды на необходимой глубине | Поиск жилы не нужен. Достаточно посмотреть на природные факторы, указывающие на наличие воды в данном районе |
Качество | Жидкость проходит через естественные природные фильтры и задерживается в низких пластах твердых пород. Качество на высоком уровне, но возможно присутствие известковых солей или металлов | Низкое качество водного слоя. Верхние пласты подвержены воздействию внешних факторов. В почву проникает дождевая вода, загрязнённая мусором или отходами на участке. Не успевая фильтроваться, она поступает в шахту |
Срок эксплуатации | Может прослужить десятки лет. Важен правильный уход за ней и постоянный мониторинг за чистотой жидкости | 8–10 лет. В этот период придется пару раз чистить от тины и ила |
Монтаж источника и прокладка коммуникаций | Все работы производятся профессионалами. Специальные буровые установки (малогабаритные или на базе грузовиков) обеспечивают быструю доставку трубы на глубину залегания водного пласта. Монтаж и проектирование коммуникаций, насосного оборудования может производить собственник при наличии необходимых знаний | Работа по копке производится экскаватором или руками |
Стоимость,что дешевле | На песок – от 1500 руб./мскальные грунты – от 1700 руб./м | Гидромеханический способ – от 1300 руб./ч |
Конструкция скважин
Основное отличие скважин от колодцев – узкая шахта, рассчитанная на водозабор только погружными электронасосами и насосными станциями. В зависимости от глубины залегания источника различают следующие виды скважин:
Абиссинские. Это скважины неглубокого залегания, предназначенные для водозабора из поверхностных водоносных слоев по аналогии с колодцами. Средняя глубина абиссинских скважин составляет 10 и может доходить до 30 м.
Десятки лет назад бытовые абиссинские скважины бурили методом физического пробивания слоев земли иглами – металлическими штырями с копьеобразными заостренными наконечниками. В настоящее время использует технологию гидробурения, направляя воду под давлением по полому трубопроводу в область копья. Благодаря гидравлическому методу скорость бурения абиссинки даже вручную занимает по времени несколько часов.
В качестве обсадной колонны в абиссинке используют ПНД (полиэтилен низкого давления) трубопровод, который непосредственно подключают к поверхностной насосной станции. Из-за невысокой глубины залегания дебит (объем поступающей воды) абиссинок невелик и они не подходят для непосредственно водоснабжения дома с семьей из нескольких человек.
Рис. 3 Варианты монтажа погружного скважинного электронасоса через оголовок в кессонном колодце и адаптер
Песчаные. Песчаные скважины рассчитаны на водозабор с глубин примерно от 30 до 70 м из второго или последующих водоносных бассейнов от поверхности земли. Для их устройства используют обсадные колонны из полимерных труб НПВХ (непластифицированный поливинилхлорид), соединяемых между собой посредством резьбы. Дебит скважин на песке позволяет обеспечивать водой семью из 3 – 5 человек непосредственно из скважинного источника без использования дополнительных накопительных емкостей. К недостаткам скважин на песке относят относительно невысокий срок службы, часто загрязненную воду с частицами песка и глины, которая нуждается в механической фильтрации.
Для водозабора из скважин на песке используют в основном погружные электронасосы центробежного, винтового или вихревого принципа действия.
Артезианские.Артезианские скважины позволяют получать воду на участке из водоносных бассейнов, расположенных на глубинах 100 – 200 м. Для их обустройства использует обсадные колонны из стальных и полимерных труб. На больших глубинах, чтобы избежать деформации скважинной колонны из-за давления пластов земли на трубную оболочку, используют двойную обсадку, вставляя пластиковый НПВХ трубопровод в наружный стальной.
Артезианские источники имеет наилучший дебит, с их помощью можно обеспечивать питьевой водой не только один, но и несколько домов при наличии достаточно мощного погружного электронасоса.
Хотя артезианская вода кристально чиста и не содержит примесей песка и глины, у нее имеется один существенный недостаток, выражающийся в ее высокой минерализации. Поэтому вода из артезианских источников чаще других требует применения фильтров обезжелезивания и умягчения для отсеивания оксидов металлов, фильтрации сероводорода.
Рис. 4 Схемы водозабора из колодца поверхностной насосной станцией и глубинным насосом
Для частного дома и дачи
Колодцы
Самые распространенные виды:
- Ключевой.
- Шахтный.
- Абиссинский.
Особенность ключевого колодца – обязательное наличие водоносной жилы, которая бьет на поверхности. Например, родник. На периметре в один квадратный метр выкапывается углубление, в котором укрепляются стены и устанавливается резервуар. Вся жидкость, поступающая из ключа, скапливается в емкости. При таком источнике обязательное условие – наличие водоотводящего канала.
Самый распространенный вид автономного источника – шахтный колодец. Глубина копки сооружения до 25 м. Именно там сосредоточенны водоносные слои грунтовых вод глиняного и песчаного пластов. Копка шахты производится ручным или механическим способом. После достижения необходимой глубины в стволе обязательно монтируют железобетонные кольца или укрепляют ствол кирпичом и камнем.
Важно: шахта должна прошить водный пласт и образовать дно на жестком грунте, ниже на 2–3 метра, образовав карман.
Абиссинский источник очень похож на скважину. Для его установки часто используют буровую машину или клин с заостренным наконечником. Шомпол забивают «бабой», затем по этой трубе и пойдет жидкость наверх. Трубчатый колодец подходит для участка с залеганием водного слоя на 5–8 м.
Скважины
Бурение производится специальными установками.
Выделяют два основных вида:
- Известняковые.
- Песчаные.
Первые еще называют артезианскими. Слой, в который происходит внедрение ствола, пролегает на глубине от 50 до 100 м. На этом уровне проходят известняковые пласты, в которых скапливается отфильтрованная вода. Чем выше ствол обсадной, тем чище водоносный горизонт. Характерная черта скважины на известняк – постоянное давление внутри шахты.
Песчаные пласты расположены выше, от 20 до 50 м. Бурение на такую глубину не требует обязательного оформления документов на право пользования недрами. Жидкость из такого источника тоже считается достаточно чистой и пригодной к потреблению даже без особой фильтрации.
Колодец и скважина: отличия в устройстве и разновидностях
Системы индивидуального водоснабжения являются более сложными в установке, поскольку требуют организации непосредственного источника воды.
Это решается двумя способами:
- с помощью колодца (обычная глубина 10-15 м.);
- при помощи скважины (глубина от 10-15 м. и более).
Колодцы
Колодец на протяжении многих веков используется как источник воды, которая находится на ближайшем от поверхности постоянном водоносном горизонте. Его форма – круглая, а диаметр составляет от 0,5 метров. Редко встречаются прямоугольные колодцы. Колодец проходит сквозь водный слой и заглубляется в твердый пласт, который ниже его на 0,5-2 м. Чтобы поднять воду используются ручные устройства или электрические насосы. Вода постепенно стекает из различных горизонтов и скапливаясь в колодце храниться там в определенных количествах. Если откачать всю воду из колодца, то новая прибудет лишь через определенное время.
Скважины
Скважины могут быть песчаными или артезианскими. Песчаная скважина может иметь диаметр от 3,6 — 5 см и более. Она менее глубокая чем артезианская и ее фильтр устанавливается в песчаном водоносном горизонте. При этом глубина, скважины, может достигать 20-50 метров. Диаметр артезианской скважины составляет от 12 см, а глубина 50-100 метров и более. При использовании скважины насос постоянно забирает воду из ствола скважины, а новая вода, проходя через фильтр, под давлением, не прерывно, вновь поступает в ствол скважины. Система работает таким образом, что забор воды всегда компенсирует приток новой. Поэтому вода из скважины никогда не заканчивается, по сравнению с колодцем.
Теперь, когда вы знаете принципиальные отличия колодца от скважины, мы сравним эти два источника водоснабжения, чтобы понять в каком случае тот или иной источник будет лучше.
Необходимый объем воды
Насыщенность колодца зависит от сезона и климата. В среднем максимум, что можно извлечь за час из такого сооружения – 200 литров. Если вам такого количества достаточно, то можно обойтись и колодцем. Чтобы обеспечить себя бесперебойным водоснабжением в достаточном количестве придется бурить скважину. Однако учтите, что скважина на песок должна постоянно использоваться иначе произойдет заиливание и выход сооружения из строя.
Выбор места для источника воды
Колодец необходимо располагать на расстоянии как минимум 30 метров от источников грязи (навозные кучи, туалеты, помойные ямы, бани). В случае установки скважины – расстояние можно сократить до 15 метров. Не рекомендованным является сооружение колодца на склоне оврага или береге реки, поскольку в таком случае основным источником станут грязные грунтовые воды.
Какая бы система добычи воды ни была бы выбрана, следует обеспечить проезд и размещение техники и машин подрядчика, а также наличие места для материалов на участке. В случае колодцев необходима еще территория для утилизации выкопанного грунта. Если на участке еще не построен дом, можно прорубить скважину прямо в области застройки. Это значительно уменьшит затраты на трубопроводы и кессон, но может стать проблемой при проведении ремонта скважины.
Выбор места для колодца может вызвать большее количество трудностей, чем подбор локации для скважины. При обустройстве колодца будет задействована большая площадь, чем при бурении скважины. Особенно, если учесть тот факт, что бурение можно осуществлять мобильными буровыми установками, которым для работы не требуется большая площадь.
Качество воды
Отличие между колодцем и скважиной достаточно велико. Все дело в водоносных слоях, которые расположены на разных глубинах. Скважина, пробуренная на песок до 50 м, отвечает всем нормам санитарного контроля.
Но более точно узнать пригодность источника поможет только анализ в лаборатории. Дебит установки зависит от правильности бурения и монтажа обсадной трубы. Также важный фактор в постоянном присутствии жидкости – это сам водоносный пласт.
В артезианских скважинах водный ресурс более чистый и надежный. За счет прохода жидкости по нескольким слоям грунта и глины она очищается и фильтруется. Часто дебит источника настолько сильный, что из недр она поступает на поверхность. Попасть в такую жилу – это большая удача для хозяев земельного участка.
Важно: качество может существенно снизиться, если ствол не чистить раз в 3–5 лет.
Ключевой колодец может пересохнуть в любую минуту или прослужить десятилетия. Что касается качества воды, оно относительно высокое. Давление, которое заставляет жидкость двигаться из недр на поверхность, проталкивая ее через множественные породы грунта, очищая ее.
В шахтном колодце до воды еще нужно добраться и ее качество оставляет желать лучшего. В этом случае необходимо знать, в каком именно месте начать земляные работы. Нередко она непригодна для питья и приготовления пищи. На садовом участке или даче ее можно использовать для полива или животных.
Абиссинский источник более глубокий, чем шахтный, а значит, вода в нем чище. Заиливание стержневому колодцу не грозит. Водоносный горизонт, через который проходит труба, пролегает на глубине до 40 м. Подпитка источника производится через верхние и нижние песчаные слои. Расположенная рядом артезианка оказывает положительное влияние на дебит колодца.
Сложность работ по обустройству
Основное отличие колодца от скважины заключается в способе их обустройства. Скважина бурится при помощи специализированной техники. На данный момент имеются как крупногабаритные так и мобильные буровые установки. Поэтому если у вас нет места для маневров, то это не помешает пробурить скважину. Многие работы по бурению скважины механизированны.
Для обслуживания скважины, над ее стволом оборудуют технологический приямок. Он может быть выстроен из кирпича или монолитного бетона, имеет крышу и люк. Часто в приямке устанавливается и сам насос.
Колодец выкапывается вручную. Для этого нанимаются специальные работники, которые выкапывают яму, примерно двух- трехметровой глубины, после чего опускают туда два-три кольца. После этого под ними подкапывается земля, вследствие чего они опускаются глубже. Так происходит до того времени, пока работники не достигнут необходимой глубины.
По скорости проводимых работ позиции лидера занимает скважина. За один день рабочие могут выкопать максимум три кольца в колодце. Если почва достаточно плотная их количество может уменьшиться до двух или даже одного. То есть, колодец на 10 метров будет выкапываться на протяжении как минимум 5 дней. А 10-ти метровую скважину могут пробурить за два часа.
Получение разрешения и сроки строительства
При обустройстве скважины с первого водоносного слоя до глубины зоны аэрации, что составляет 20 метров, никаких разрешительных документов получать не надо. Определить горизонт водоносного слоя можно опытным путем, либо обратившись с заявкой на выдачу геологической информации вашей местности в территориальный фонд.
Планируя пробурить скважину для добычи глубинных вод, горизонт которых превышает 20 метров, перед началом работ необходимо получить пакет разрешительных документов.
Для получения права на бурение артезианской скважины и использование добытой из недр воды разрабатывают проект, в котором описывают:
- какие породы пересекает скважина;
- на какой глубине располагаются фильтры;
- предусмотрена ли цементация труб и до какой глубины.
Лицензию оформляют только на скважины, предназначенные для отбора артезианской воды. Вместе с лицензией, владелец скважины получает в распоряжение соглашение, обязуясь тем самым сдавать в статистику отчетность, а в налоговые органы уплачивать налоги.
При составлении проекта разрабатывают схемы водопровода, а также делают расчет дебита, влияния на подземные воды и расчет зон санитарной охраны
В прилагаемом к документам паспорте на скважину будут отображены все необходимые характеристики:
- координаты расположение скважины;
- глубина погружения;
- динамический и пьезометрический уровни;
- размеры применяемых обсадных труб;
- производительность сооружения.
Сам процесс бурения скважины займет меньше времени, чем проведение процедур по согласованию проекта в разнообразных инстанциях. На обустройство песчаной скважины и гидротехнического сооружения типа «игла» в среднем уходит от одного до двух дней. Рекомендуем подробнее прочесть о способах бурения скважины и их особенностях.
Бурение абиссинского колодца можно выполнить и собственными силами, применив ручной способ с использованием шнекового бура диаметром в 150 мм.
Для бурения артезианской скважины лучше привлекать профессионалов, заключая с ними договор на проведение работ. Ведь любое отклонение ствола от вертикали в процессе монтажа может обернуться необходимостью переделывать работу заново.
При установке колодца нет необходимости оформлять разрешения на строительство. Согласно статье 19 «Закона о недрах», на частном участке разрешается строить подземные сооружения глубиной не более 5 метров.
Шахта колодца представляет собой более сложную в исполнении конструкции глубиной от 5 до 30 метров, на возведение которой потребуется выделить не менее недели
Сложность строительства колодца заключается, в основном, в трудоемком процессе исполнения шахты – она имеет большое количество конструктивных деталей. Так, при возведении стенок бетонного ствола сооружения глубиной в 30 метров потребуется 33 железобетонных кольца, при высоте изделий в 90 сантиметров, и столько же стыков для их соединения.
Для сравнения: при обустройстве скважин используют трубы, длина отрезков которых составляет 2,06 метра. Следовательно, и стыковочных швов они имеют меньше.
Единственное – после возведения колодца материальный объект желательно зарегистрировать официально, внеся его в план участка. Никакие санкции БТИ на самовольное строительство колодца не накладывает. Технический план участка – единственный официальный документ, на котором и будет обозначен колодец.
Эксплуатационный период сооружений
Срок службы колодца составляет от 30 до 50 лет.
Стабильная эксплуатация гидротехнических конструкций скважинного типа в среднем составляет:
- «абиссинская игла» – от 5 до 7 лет;
- песчаная скважина – до 15 лет;
- артезианская свыше 50 лет.
Срок эксплуатации обоих видов гидротехнических сооружений зависит от качества обустройства системы, регулярности технического обслуживания, почвенной структуры местности и химического состава добываемой воды.
Наглядно представить сравнительный анализ эксплуатационного периода каждого из перечисленных выше источников водозабора поможет диаграмма
Автономность водоснабжения
Эксплуатация колодца и скважины характеризуется автономностью. Воду из колодца можно добывать ручным (с помощью ведра и специального механизма) или автоматическим способом (установив насос в колодце и проведя коммуникационные трубы к дому).
В случае скважины для ручного добывания воды необходимо приобрести специальную механическую установку. Но как правило, в настоящее время, скважины оборудуют только электрическими насосами.
В случае отключения электроэнергии набрать воду из скважины не получится, а вот из колодца ее можно набрать в любой момент.
Прокладка коммуникаций
Чтобы обустроить автоматическую систему подачи воды в дом, следует установить водопроводную магистраль и насос. Данный процесс практически идентичен для колодца и скважины. Водопроводная магистраль состоит из электропровода, трубы или гофры, утеплителя, трубопровода и греющего кабеля. В случае скважины длина магистрали может быть в несколько раз больше.
Скважинный насос является центральным узлом водоснабжения в загородном доме. Рационально подойдя к выбору насоса для скважины, вы обеспечите его многолетнюю службу и комфортную эксплуатацию. Для подачи воды применяются погружные или поверхностные насосы. Для правильного выбора типа насоса, необходимо знать об уровне воды в колодце и о его сезонных изменениях.
При покупке насосов, рекомендуется обратить внимание на:
- эксплуатационную надежность, качественность и износостойкость;
- высокие показатели КПД двигателя и энергоэффективности;
- присутствие разнообразных защитных систем;
- наличие плавных спусков;
- небольшие параметры оборудования.
В некоторых случаях установка насоса для скважины и подвод коммуникаций является более сложной задачей, которую лучше всего доверить специалисту. Установка насоса в колодец более простая задача, ее сможет выполнить даже мастер-любитель.
Частота профилактической прочистки
Профилактические мероприятия по обслуживанию колодца проводят ежегодно. Цена такой ежегодной санитарной обработки, проведенной усилиями мастеров, специализирующихся в этой сфере, составляет около 6 тыс. руб.
За состоянием воды в колодце необходимо постоянно следить, проверяя ее органолептические и химические показатели в лабораториях экологических служб.
При проведении капитальной чистки стенок от заиливания, которую проводят раз в пять лет, придется потратиться еще на 7 тыс. рублей. В случае необходимости замены донного фильтра, стоимость работ удваивается.
А вот промывка скважины в этом плане выходит дешевле. При грамотном обустройстве скважины уход за гидротехническим сооружением сводится лишь к наблюдению за работой системы, поскольку та не нуждается в проведении ежегодного очищения.
Профилактическую прочистку системы выполняют раз в пять лет. Стоимость услуги в зависимости от глубины сооружения варьируется в пределах от 6 до 50 тыс. руб.
Очистка воды из скважины осуществляется посредством установки фильтров. Ухаживать за фильтрующими элементами конструкции легко: их необходимо лишь чистить и менять по мере необходимости.
Видео
Зачем ликвидируют водозаборные источники
Ликвидация или консервация артезианских скважин нужна для исключения попадания в водные горизонты вредных и токсических веществ при техногенных авариях, стихийных бедствиях. Через обсадную возможно провести диверсию – загрязнить воду бактериями.
Неконтролируемое потребление способно нанести непоправимый вред природным ресурсам, вплоть до истощения водоносных слоев.
Оставлять заброшенные источники запрещено.
Консервирование – это вывод источника водоснабжения из эксплуатации с возможностью восстановления работоспособности.
После ликвидации восстановить работу шахты невозможно.
Установлено 4 категории объектов, подлежащих тампонированию:
1. Сооружения, которые выполнили свою функцию, например:
- Вода нужна на период строительства, до подключения к водопроводу;
- Количество жидкости не обеспечивает экономическую целесообразность добычи или кончилась;
- Предприятие, дом, дачу закрыли, разрушили, уничтожили.
2. Невозможность добычи по геологическим причинам:
- Отсутствие воды в нужном горизонте;
- Получение непригодной для использования жидкости;
- Невозможность закончить бурение из-за состава или строения геологических слоев.
3. Разрушение (по различным причинам) конструкции во время строительства, использования, аварии. Непригодные для дальнейшей эксплуатации по прочностным характеристикам – коррозии обсадных труб и других элементов.
4. Законсервированные больше 10 лет конструкции. Объекты, расположенные в санитарно-защитных или водоохранных зонах либо местах, вновь попавших в границы зон ввиду изменившейся геологической обстановки.
Временная приостановка работы действующего объекта без консервации возможна на срок до шести месяцев.
Что такое тампонаж
Тампонаж (цементаж) скважины согласно ГОСТ это – разобщение водных слоев, вскрытых бурением, с помощью установки цементных мостов.
В подземных горизонтах расположено несколько водоносных слоев, разделенных между собой горными породами или замками из глины – перемешивание разных слоев в таком случае исключено.
Пробуренные отверстия пересекают несколько водоносных горизонтов. В ходе эксплуатации или после ликвидации артезианской скважины возможно разрушение обсадных труб. По ним водоносные горизонты перетекают друг в друга, что приводит к загрязнению чистой воды стоками.
Разделение труб на изолированные участки предотвратит перетекание.
Как правильно организовать тампонирование
Эксплуатации объектов водопользования регламентируются законодательством:
- Законом РФ «О недрах»;
- Водным кодексом РФ;
- Постановлением Правительства РФ № 94 от 11.02.2016 г.
За отсутствие лицензии и невыполнение предписаний предусмотрены штрафы:
- Для физических лиц – 3-5 тыс. руб;
- Для должностных – от 30 до 50 тыс. руб;
- Организации заплатят от 800 000 до 1 млн руб.
Правильный вывод из эксплуатации отслуживших сооружений регламентируется руководством РД 08-492-02, которое содержит инструкцию, как правильно затампонировать шахту.
В общих положениях инструкция устанавливает обязательность выполнения требований всеми участниками ликвидации: собственниками, проектными и эксплуатирующими (ликвидирующими) организациями.
Важно! Персонал, участвующий в процессе, проходит обучение и подтверждает знания методов работ и нормативов. Привлекать работников, не прошедших обучение, запрещено.
Обязанность по организации работ и оплате лежит на собственнике источника водоснабжения.
Ликвидация проводится по предписанию контролирующих организаций либо процесс инициирует собственник.
Консервацию и ликвидацию выполняет лицензированная организация на основе заключенных договоров:
- Договора на изготовление проекта.
- Договора на выполнение работ.
Обязательные разделы проекта:
- Геологическая и гидрологическая обстановка на объекте;
- Инженерно-геологическое обоснование вероятных неблагоприятных последствий – обвалов пород, провалов грунта, затоплений территории при разгерметизации.
- Пояснительная записка с обоснованием необходимости мероприятия;
- Технология и решения по производству работ;
- Порядок проведения работ и меры по обеспечению производственной безопасности;
- Охранные мероприятия по защите окружающей среды;
- Смета, включая расход горюче-смазочных материалов, расчет привлекаемой техники, оплата труда и другие разделы.
Согласование проекта проводят органы Росприроднадзора, до его утверждения действия на объекте запрещены. Нарушение наказывается штрафом.
Внимание! Нарушать установленные проектом сроки не допускается. Несоблюдение требования влечет наложение штрафа.
На основании проектных решений специально созданная комиссия разрабатывает план изоляционно-ликвидационных работ.
Только после разработки проекта и составления сметы становится ясно, сколько будет стоить тампонация.
Важно! Окончание работ оформляется актом, который регистрируется и хранится у собственника. Копии всех документов направляются в орган Ростехнадзора и Роспотребнадзора для учета и хранения.
Инструкция консервации артезианского источника
Это определяется после проведения комплексного обследования комиссией – он индивидуальный для каждого случая.
Ликвидация включает несколько технологических операций.
Перед началом работ заготавливают необходимое количество цемента и материалов для засыпки. Их объем определяют на основании проекта – в нем есть схемы разведанных грунтов и глубины тампонажа различными материалами.
Подготовка площадки для техники
Выполнение проекта мероприятий по ликвидации возможно только с применением тяжелой техники, установленной на базе автомобилей.
Для подъезда и маневрирования организовывают технологические проезды. Размер площадки выбирается, исходя из габаритов используемой спецтехники.
В месте выезда с территории производства работ на дороги общего пользования устраиваются помывочные посты. От грязи очищаются колеса и гусеницы спецтехники.
Если процесс затягивается на несколько дней, обустраиваются освещаемые стоянки.
Искусственное освещение организуется для работы в темное время суток.
Откачка воды и обследование колонны
Технология консервации предусматривает установку мостов (пробок) с применением расширяющихся марок цемента.
После откачки воды колонну обследуют для выявления оставшихся в трубах посторонних предметов (насосов, буров, ручного инструмента, тросов).
Обследование проводят зондами с установленными на них видеокамерами, эхолокаторами или другими устройствами.
Удаление посторонних предметов
Для сохранности бурового инструмента, используемого на следующих этапах, из скважины необходимо удалить все посторонние металлические предметы. Они могут стать причиной поломки оборудования.
Для извлечения применяют электромагниты. В неглубоких колодцах используют отрезки тросов, пауки, петли.
В сложных случаях используют аппаратуру для установки заглушек на канализацию. Она позволяет под визуальным видеоконтролем использовать пневматические или гидравлические манипуляторы.
Монтаж бурового оборудования и гидроциркуляционной системы
По итогам обследования принимают решение об установке бурового инвентаря. Оно понадобится для очистки шахты от намытых отложений грунта и песчаных пробок. Циркуляционным оборудованием промывают скважину от полученных бурением мягких пород.
Разбуривание песчаной пробки и промывка
Разрушение отложений проводят буровым методом. Применяют бур меньшего диаметра, чем самый узкий участок обсадной.
После разрушения твердых пород, скопивших в трубе, скважину промывают. Делают это до тех пор, пока не пойдет чистая вода.
Последний этап промывки выполняют раствором хлорной извести.
Засыпка и бетонирование
Отдельный раздел проекта предусматривает состав засыпки и глубину каждого слоя. Перед засыпкой песок и гравий дезинфицируют.
Глубина установки цементных пробок (мостов) проверяется опусканием бура. Отклонение от проекта запрещено.
Оборудование устья трубы
Под устьем понимают верхний край трубы.
Существуют два варианта оборудования устья:
- Наземный;
- Подземный, на землях сельскохозяйственного назначения.
При стандартной установке труба обрезается на 30 см выше уровня земли. Ее торец необходимо закрыть заглушкой. После этого вокруг трубы заливается бетонный куб с геометрическими размерами 1 х 1 х 1 метр. В бетон на высоту 0,5 м монтируется репер с металлической таблицей. На ней электросваркой наносится надпись с указанием номера, владельца, даты и года ликвидации скважины.
На землях сельхозназначения вокруг трубы выкапывается шурф 1 м х 1 м, глубиной не менее 2 м. Заглушка оборудуется таблицей с данными, указанными выше. Устье и табличка покрываются предотвращающим коррозию материалом. Шурф засыпается грунтом, цементация не проводится. После разравнивания земли местность готова к использованию по прямому назначению.
Совет! После выкапывания шурфа грунт с участка не удаляют – он пригодится для подсыпки просевшей земли.
Данные о демонтаже вместе с выкопировкой плана местности передают землепользователю, оформление заканчивается записью в деле скважины и в акте рекультивации земли.
Собственник обязан ежегодно контролировать состояние забетонированных устьев и организовывать устранение выявленных недостатков.
В статье рассмотрены лишь главные вопросы, возникающие при ликвидации скважин. Без данных Росприроднадзора, Ростехнадзора, досконального изучения руководящих документов организовать консервацию или тампонаж источников воды невозможно. Нарушения влекут наложение штрафных санкций. Для составления проекта и проведения работ рекомендуем обратиться в специализированную организацию.
Полезное видео
Простым языком теория:
Пошаговое выполнением технологических операций.
Из содержания ролика становится понятным, что выполнить правильное тампонирование скважины, согласно требованиям СниП, своими руками не получится.
Ликвидация скважин на воду
Водозаборное сооружение не может работать вечно. Его владелец обязан постоянно следить за состоянием конструкции и в определенный момент должен принять соответствующие меры, чтобы закрыть скважину.
Как это происходит. На место вызывают специалистов, которые, изучив состояние ствола и водоносного горизонта, а также ознакомившись с технической документацией, принимают окончательное решение по поводу закрытия сооружения.
Объекты ликвидации
Под ликвидацию попадают объекты, которые:
- достигли минимальных пределов дебита, установленных техническим проектом;
- выполнили свое главное предназначение и больше не эксплуатируются;
- не подлежат техническому восстановлению вследствие больших разрушений ствола;
- являются технологически и экологически небезопасными;
- не могут быть разработаны на большую глубину из-за непроходимости породы;
- находятся в запретных водоохранных зонах;
- привели к изменению экологических и санитарных норм в данной местности.
В случае несоответствия основным нормам эксплуатации скважину необходимо закрыть
Порядок закрытия скважины
Специфика ликвидационного тампонажа зависит от местных условий и состояния водозаборного сооружения. Тем не менеев каждом конкретном случае обязательно выполняются следующие виды работ:
- Ствол прорабатывается на всю глубину буровым инструментом.
- Со стенок эксплуатационной колонны удаляются потенциальные источники заражения.
- Внутреннее пространство дезинфицируется раствором хлорной извести, после чего осуществляется откачка воды.
- Фильтрационная зона засыпается фильтрующим материалом: гравием, щебнем, песком или глиной (в зависимости от особенностей ствола).
- Над засыпкой устанавливается цементный мост.
- В устье сооружения выкапывается неглубокий шурф, который заливается бетонной пробкой.
- Над пробкой размещается табличка с информацией о дате закрытия скважины и бригаде, проводившей данную работу.
Бетонная пробка является защитой от проведения буровых работ на месте старогоотверстия
Стоимость ликвидационного тампонажа скважины
Тампонирование скважин имеет свои расценки. Стоимость работ по ликвидации скважины зависит от диаметра эксплуатационной колонны, глубины объекта.
Диаметр (мм) | Глубина (м) | Цена за метр |
168 | до 150 | 3 000 руб. |
168 | более 150 | 3 100 руб. |
219 | до 150 | 4 500 руб. |
219 | более 150 | 4 600 руб. |
325 | до 150 | 6 000 руб. |
325 | более 150 | 6 100 руб. |
большие диаметры | — | договорная |
По трудоемкости ликвидация водозаборной скважины может оказаться не менее сложным делом, чем бурение. Одна из причин — отсутствие документации о конструкции скважины и геологическом разрезе местности.
Технология самостоятельного тампонажа
Конечно, ликвидацию иконсервацию артезианской скважины самостоятельно выполнить не получится, ввиду сложности технического обустройства и невозможности соблюдения правовых норм в данном случае. Однако тампонаж сооружения, работающего в песчаном водоносном горизонте, законом не регламентируется, что дает возможность осуществить процесссвоими руками.
Закрытие водозаборной конструкции, которая исчерпала свой потенциал, осуществляется следующим образом:
- На поверхность поднимается насосное оборудование, трубопровод и другая аппаратура.
- Над устьем устанавливается тренога с ручной или механизированной лебедкой.
- С помощью лебедки поднимается и разбирается обсадная труба (фиксация трубы в процессе поднятия осуществляется специальными зажимами).
- Водоносная зона засыпается смесью гравия и песка.
- Остальная часть ствола заливаетсятампонажным глиняным раствором.
- Вверху конструкции выкапывается шурф и делается глиняный замок.
При тампонировании песчаного источника не требуется разрешение органов надзора
Правильная консервация скважин на воду – обязательное условие для поддержания экологической и эксплуатационной составляющей водоносных слоев в норме. И если тампонаж песчаного источника при наличии соответствующего оборудования можно выполнить самостоятельно, то для закрытия артезианской скважины вызов специалистовобязателен.
В каком случае нужно ликвидировать скважину
Ликвидация скважины на воду может быть вызвана следующими причинами:
1. При бурении не был обнаружен водоносный пласт (отсутствие или слишком большая глубина залегания), непреодолимое препятствие или геологическая структура почвы делает устройство скважины невыгодным (мелкодисперсный пылевидный песок).
2. Скважины, отслужившие свой срок. Скважинный источник на песке может функционировать от 5 до 15 лет, после чего его дебит снижается и эксплуатация становится нерентабельной.
Основным фактором, влияющим на срок службы скважины, является состав песка – при мелкофракционной структуре запесочивание произойдет довольно быстро, если фракции крупные – скважина будет служить намного дольше (срок работы на пылевидном песке – несколько дней).
3. Невозможность дальнейшей эксплуатации ввиду сильного загрязнения (заиливания) водоносного слоя. Данная проблема возникает только в песчаных скважинах при следующих обстоятельствах:
- Неправильный монтаж скважины при бурении. В результате нижняя труба с фильтром в обсадной колонне разместится не в водоносном слое, а слишком углубится в песчано-илистое дно. В итоге вода будет поступать в источник только через верхнюю часть фильтра (нижняя будет находиться в породе), и со временем песчаный осадок перекроет входные отверстия.
- Ошибки при подборе скважинного фильтра. Фильтрующая обсадная труба со слишком крупными отверстиями приведет к попаданию внутрь канала большого количество песчаных фракций и его заиливанию.
- Низкое водопотребление. Малый расход воды приведет к тому, что мелкие песчаные или глинистые частицы, не выкачанные из источника на поверхность, будут постепенно оседать на дно, уменьшая скважинный дебит. Если не будет своевременно проводиться прокачка, толщина донных отложений со временем увеличится, они станут слишком плотными в нижней части и дальнейшая эксплуатация источника станет невозможной.
- Использование поверхностных электронасосов. Если источник имеет глубину, значительно превышающую максимальную высоту подъема самовсасывающих поверхностных насосов в 9 метров, то в результате забора воды с его поверхности, а не в придонной области, со временем произойдет заиливание дна, приводящее к снижению статического уровня и скважинного дебита.
- Применение вибрационного электронасоса. В результате вибраций придонные отложения постепенно уплотняются и скважинный источник быстро заиливается. Если вибрационный электронасос имеет верхний забор воды или слишком высоко расположен, процесс еще более ускоряется.
4. Технические проблемы. В индивидуальных скважинах может произойти повреждение пластиковых обсадных труб (трещины при монтаже и в процессе эксплуатации, разрушение поверхности при использовании бракованных материалов). Распространенные причины ликвидации скважин – падение электронасоса или его частей в скважинный канал в результате неправильного монтажа. Если не получится извлечь его на поверхность, он перекроет входные отверстия фильтров или будет загрязнять воду в результате коррозии внутренних деталей или масла, которое может просачиваться в водный источник.
Рис. 2 Ликвидационный тампонаж скважины – схема
