Автоматика для скважины

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Что такое автоматика для насоса и зачем она нужна

На участках, где нет возможности подключится к общей системе водопровода часто бурится скважина, которая становится источником воды. Но для создания полноценной водопроводной системы нужен насос. С его помощь вода будет накачиваться в трубы, и чтобы не запускать его вручную используется автоматика для скважины. Это устройство для автоматического запуска насоса или контроля за наличием воды.

Если есть автоматика, то насос может самостоятельно подкачивать жидкость в систему или подавать её на верхние этажи. Также при наличии автоматики и отопительного котла можно сделать отопительную систему, которая будет подкачивать воду для создания давления и гнать её по трубам не только в радиаторы, но и в душевую или мойку. С помощью автоматики можно предотвратить перегрев мотора и избежать холостой работы колонки (когда в ней нет воды).

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

https://youtube.com/watch?v=Z0nB49FdgB8

Виды автоматики

Автоматика на скважинный насос существует уже достаточно давно и сейчас можно приобрести устройства трёх различных поколений. Они отличаются между собой сложностью механизма, функциями, которые они могут выполнить, а также стоимостью.

Первое поколение

К первому поколению относятся самые простые приборы, которые выполняют определённые функции. С их помощью нельзя сделать автономную систему подачи воды, так как чаще всего эти устройства механические.

Реле давления – это одно из самых нужных и полезных механизмов в системе подачи воды. Внутри такого устройства стоит капсула с пружиной, которая замыкает контакт, если давление упало. После того, как подача воды прекращается, мотор подкачивает жидкость и размыкает клеммы. Применять данное устройство требуется в комбинации с баком-накопителем. На корпусе у реле или рядом с его соединением должен быть датчик давления (манометр).

Гидроаккумулятор – это бак-накопитель, внутрь которого набирается вода. Он помогает избежать частой активации насоса и смягчить гидроудар, например, при закрытии крана. В баке установлена мембрана, которая выдавливает воду. Для её работы следует увеличить давление в системе, чтобы оно было выше, чем в мембране.

Когда кран открыт, то вода из бака выдавливается, а мембрана заполняется воздухом. Ели давление упало до заданного на реле, то цепь питания замкнётся и ёмкость заново наполнится жидкостью. Гидроаккумулятор чаще всего делают из чёрного металла или нержавеющей стали, а на их корпусе устанавливается манометр, который показывает давление внутри бака и помогает настроить подачу воды.

Автоматика для насоса с гидроаккумулятором и реле давления нуждается в дополнении поплавком и реле, которое предотвращает холостую работу. Первое устройство нужно для контроля наличия воды. Если она упала ниже минимальной отметки, то поплавок отключит питание на насос, чтобы он не перегревался. Его можно закрепить отдельно на стенку насоса или быть встроенным внутри системы. Поплавки чаще всего устанавливаются внутри автоматики для погружного насоса.

Для регулировки уровня воды вместо поплавка можно установить электролитический датчик. Он подходит для размещения внутри скважин и представляет собой 2 проводника, которые замыкают цепь питания только в том случае, если находятся в воде.

Для аналогичных целей также используется пресс-контроль. Он состоит из магнитной шторки, которая опускается в воду и геркона (герметизированного контакта). Если в системе есть вода, то шторка поднимается и замыкает цепь с помощью магнитного поля, а если жидкости нет, то опускается и прерывает подачу тока.

Уровень срабатывания защиты зависит от размера лепестка, а для более тонкой настройки существуют модели, в которых можно изменять расстояние между герконом и шторкой. Реле потока редко используют для наружных насосов. Из-за особенностей механизма в защите от холостого хода он не нуждается.

Блокиратор холостого хода нужен для того, чтобы предотвратить сгорание насоса. Его устанавливают в комплекте с остальными элементами, например, баком и регулятором напора воды. Принцип работы блокиратора похож на регулятор давления, только он размыкает цепь если в системе недостаточно воды. Границу отключения питания можно задать с помощью винтов для регулировки. Чаще всего такие блокираторы устанавливаются на насосы, которые стоят на поверхности.

Второе поколение

Данная разновидность блоков автоматики для скважинного насоса обычно состоит из электроприборов с датчиками, которые подают данные на микросхему, что обеспечивает автономную подачу воды. Электронные устройства монтируются на насосную станцию без гидроаккумулятора, так как датчики работают постоянно, но для компенсации гидроудара рекомендуется устанавливать бак хотя бы на 5 л.

Внутри такого блока обязательно устанавливаются датчики температуры, которые следят за тем, чтобы не перегревался мотор или другие узлы, а также блок аварийного отключения двигателя при заклинивании. Во втором поколении все элементы чаще всего находятся в одном корпусе и имеют графический интерфейс для отображения данных.

Внутри таких блоков устанавливаются блокираторы холостого хода и пресс-контроль. Преимущество таких систем в том, что они занимают мало места, если не устанавливать бак-накопитель. Элементы в конструкции могут быть механическими (для экономии средств) или с электронным управлением (более дорогие).

Видео описание

В этом видео показан разбор видов автоматики и её составляющих:

Элементы системы второго поколения часто выходят из строя, так как во время запуска она работает на максимальной производительности. Для того, чтобы избежать поломок нужна тщательная настройка всех деталей или частотный преобразователь, который устанавливается в более дорогих системах. Автоматика для насоса без гидроаккумулятора выйдет из строя быстрее, чем при наличии дополнительного бака. Электронные блоки имеют более высокую стоимость, чем механические.

У модульных блоков автоматического контроля работоспособность напрямую зависит от напряжения в сети, так как при недостатке питания мотор будет работать не в полную мощность или вообще не запустится. Также большинство блоков управления насосом для скважины содержит фиксированные настройки, которые подойдут только к определённой модели двигателя.

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

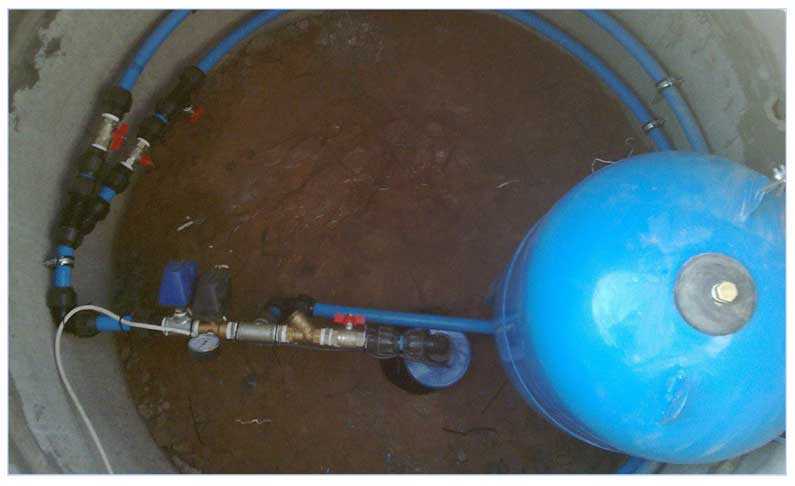

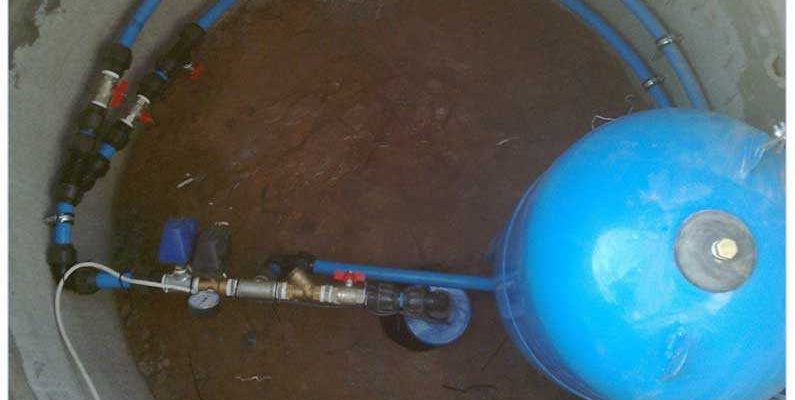

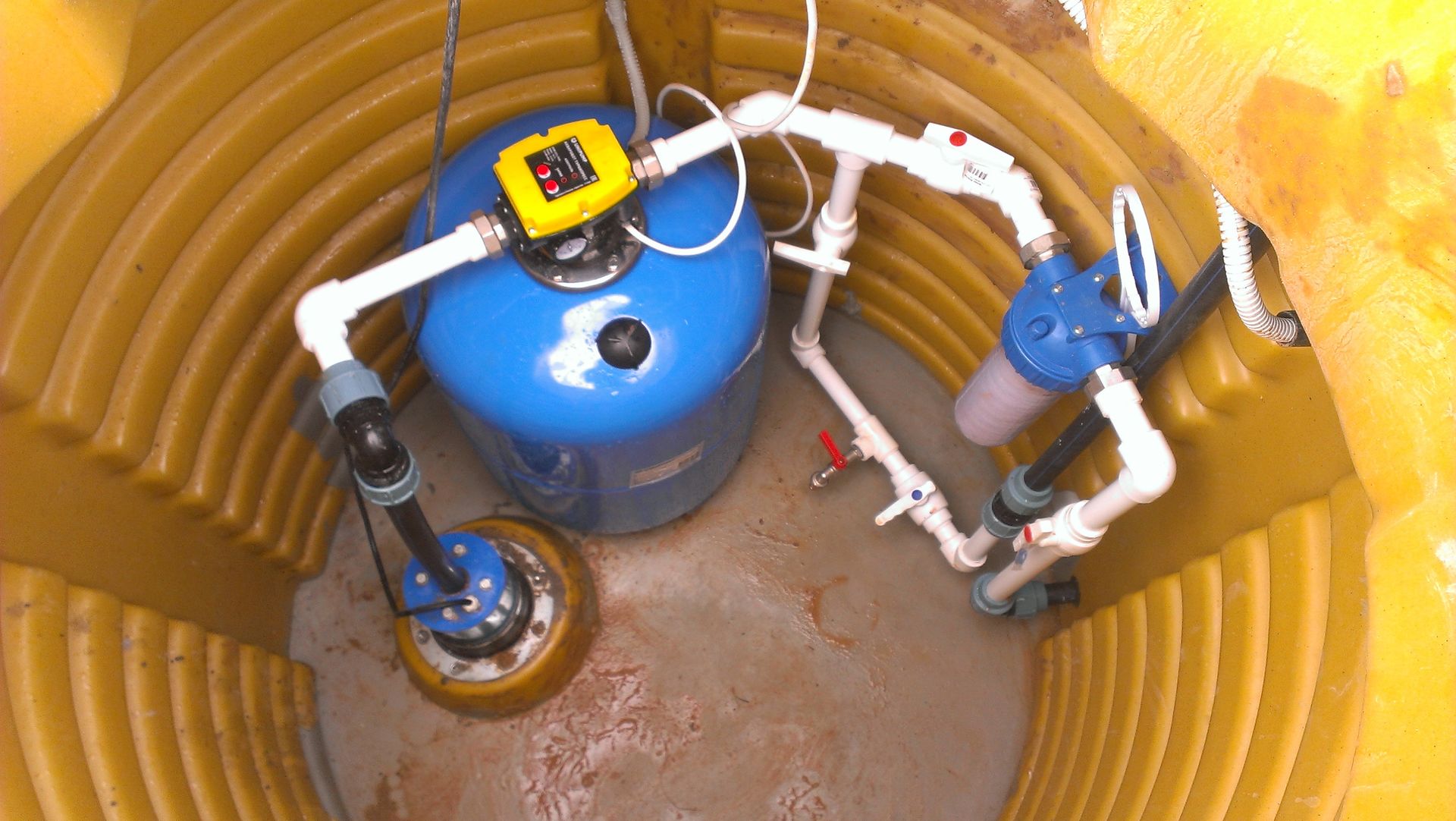

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей – электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Рис. 4 Гидроаккумулятор и манометр – подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Отдельно стоящие поплавки во взаимодействии с погружным насосом используются, когда поднятая жидкость поступает в накопительную емкость, расположенную на верхних этажах здания. В этом случае расположенный на ее стенках поплавок отключает подачу электроэнергии на агрегат при достижении определенной отметки. При таком применении поплавок не выполняет защитных функций электронаса, а служит лишь средством для предотвращения затопления дома.

Рис. 5 Электронная автоматика – подключение реле для защиты от работы на сухую и давления

Для функционирования отдельно стоящего поплавка в качестве защитного элемента необходимо свободное пространство, которое отсутствует в скважинах, насосные агрегаты с закрепленным поплавковым выключателем на корпусе работают в колодцах.

Для узких скважин могут подойти помпы, в которых используется аналог поплавка – электролитический выключатель, также реагирующий на уровень жидкости.

Контролирование работы по уровню воды

Низкий уровень воды в скважине приводит к выходу из строя помпы из-за отсутствия водяного охлаждения обмотки электродвигателя, если она не оснащена датчиками защиты от перегрева. В некоторых моделях погружных электронасосов предусмотрено отключение питания при отсутствии жидкости в водоеме посредством встроенных деталей – поплавкового или электролитического выключателя.

Электронасосы с поплавковым выключателем используются только в колодцах – в скважинных каналах для размещения поплавка слишком мало места. Поплавок представляет собой простой механизм, состоящий из металлического шара и рычага, замыкающего контакты – при опускании пластмассовой головки шарик давит на рычаг и контакты размыкаются, прерывая подачу напряжения на обмотку двигателя. Таким образом, при понижении водного уровня насос отключается и начинает работать снова, когда жидкость прибывает и поднимает головку. В поплавковых моделях возможна регулировка порога срабатывания по уровню за счет крепления кабеля в разных точках на ручке корпуса.

В скважинных источниках для контроля уровня можно использовать агрегаты с электролитическим выключателем, представляющим из себя два проводника, закрепленных на ручке корпуса. При наличии жидкости проводники находятся в замкнутом состоянии, проводя через нее ток, а когда водный уровень падает, цепь размыкается, прерывая подачу энергии на помпу через встроенную электронную схему.

Рис. 6 Конструкция поплавковых датчиков

Пресс контроль

Данное устройство рассчитано на управление работой электронасоса в зависимости от наличия жидкости в трубопроводе. Простейшая модель представляет собой намагниченную шторку или лепесток на выходе штуцера прибора, опущенные в водный поток. При прохождении жидкости шторка поднята, и ее магнитное поле замыкает контакты, расположенные внутри геркона, но как только вода в трубопроводе исчезает, шторка опускается и контакты геркона размыкаются.

Это приводит к тому, что в слаботочной цепи пропадает ток, управляющий через мощные электронные элементы подачей напряжения на электронасос – цепь питания размыкается и двигатель останавливается. Порог срабатывания многих устройств определяется площадью лепестков, которые подбираются из нескольких экземпляров, если возникает необходимость тонкой настройки, используют модель, в которой герконовый датчик перемещается, приближаясь или удаляясь от шторки.

Данное устройство редко используется с погружными электронасосами, иногда его применяют для отключения наружных электронасосов,  не оснащенных релейной защитой от сухого хода.

Рис. 7 Датчик потока

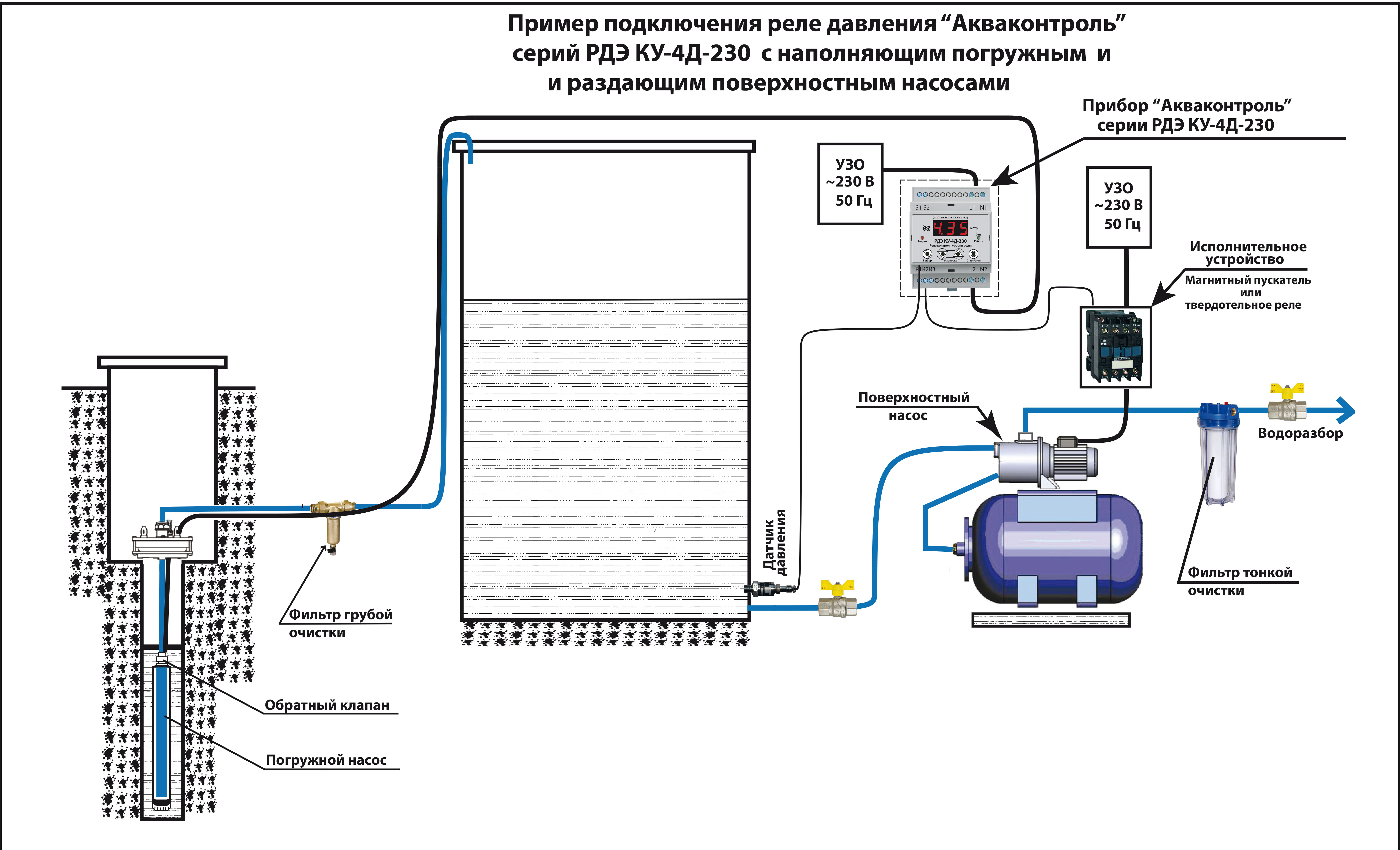

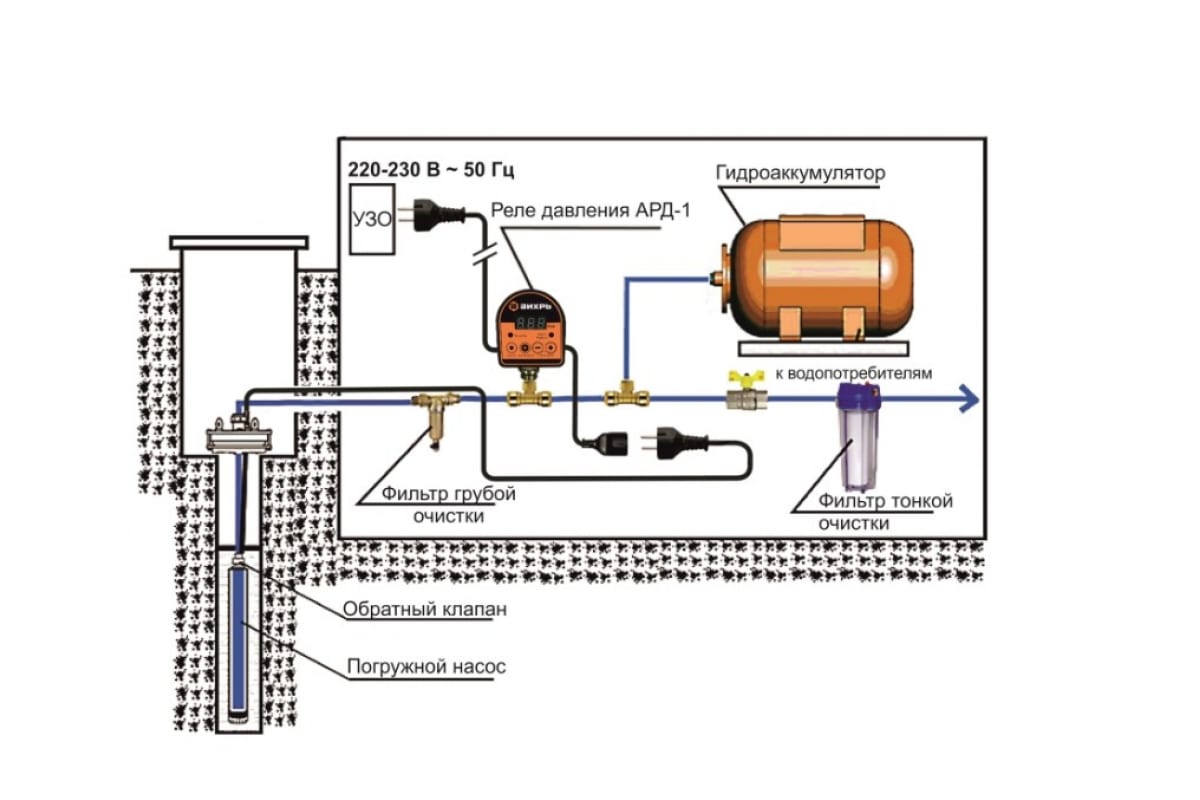

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

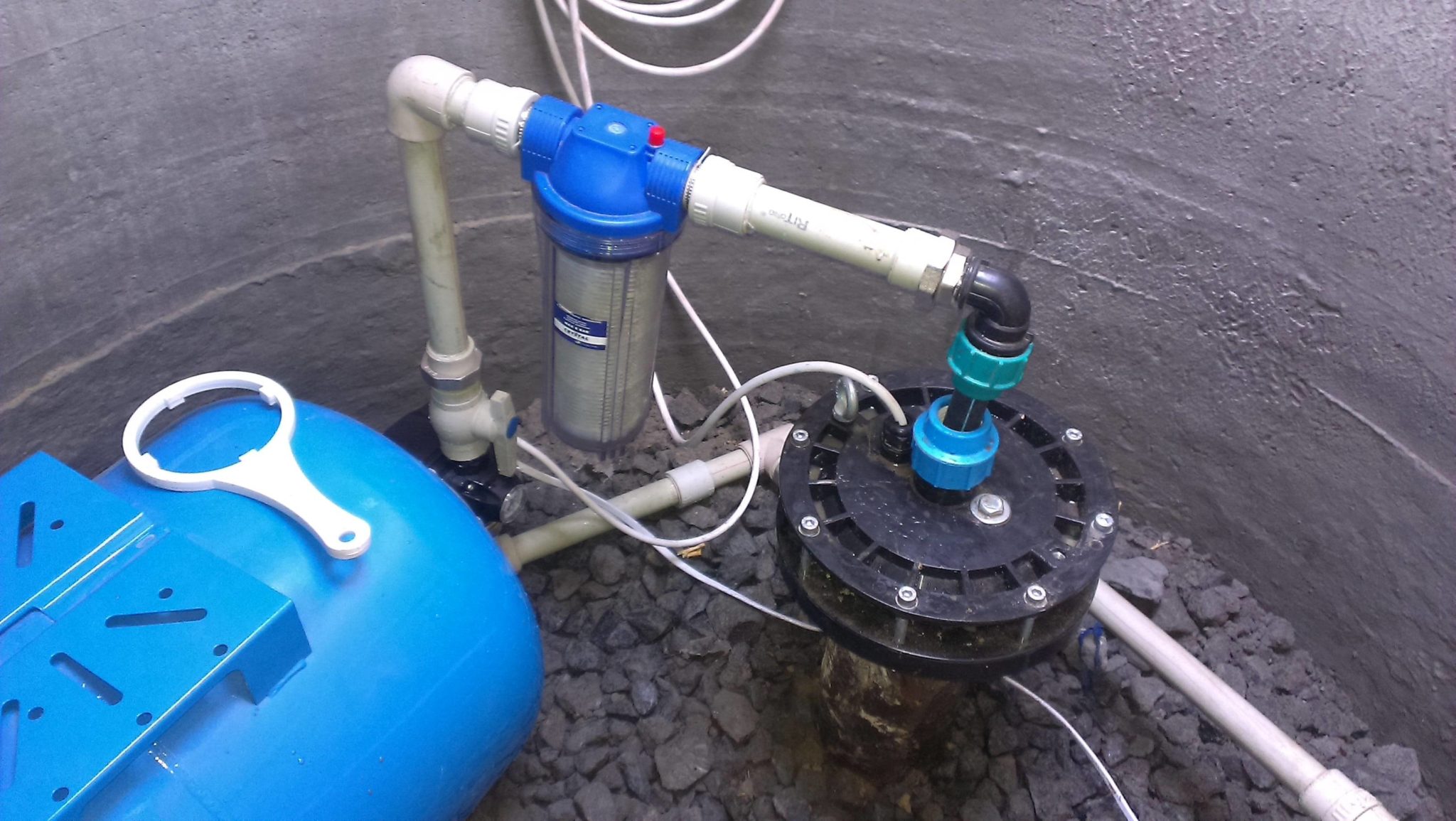

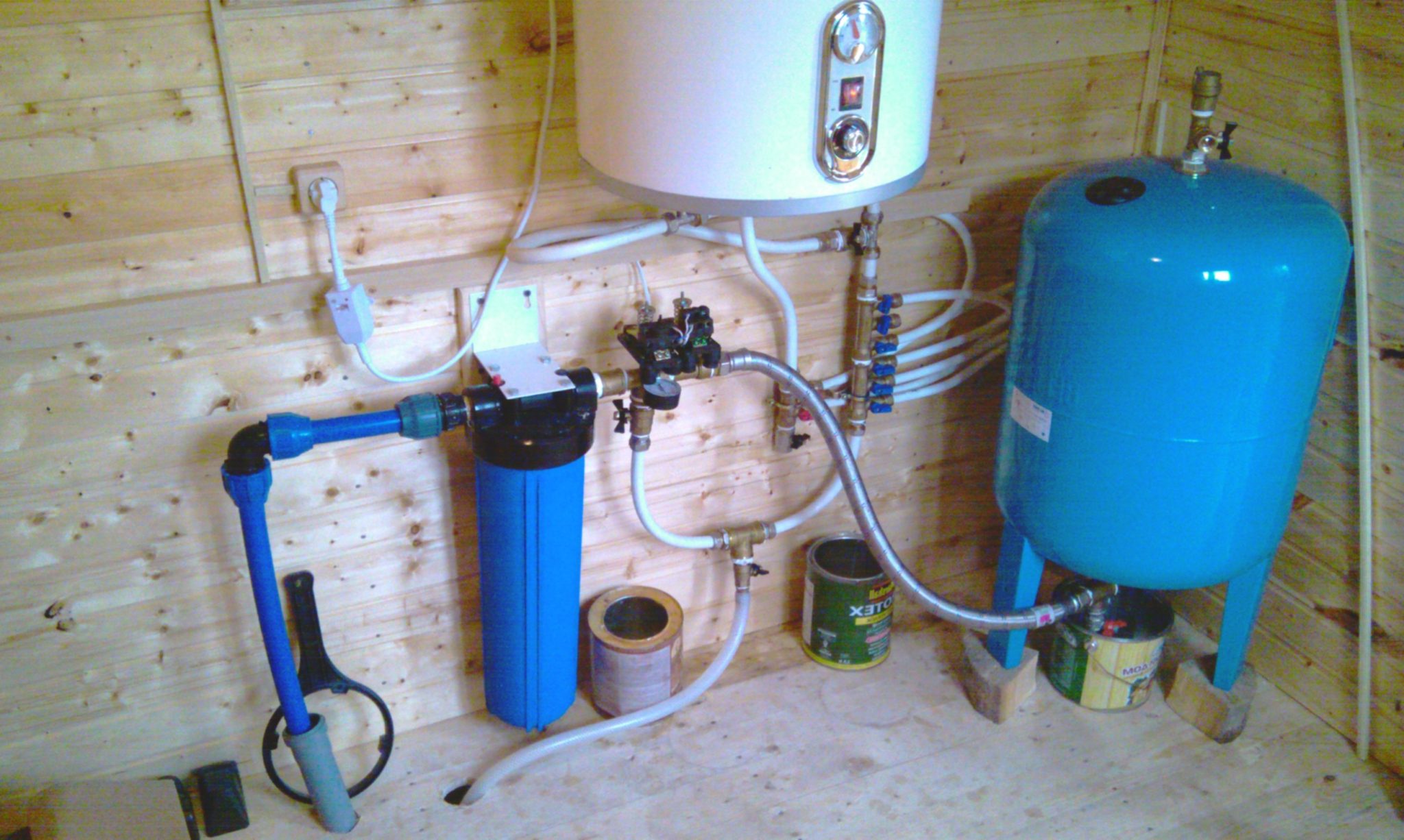

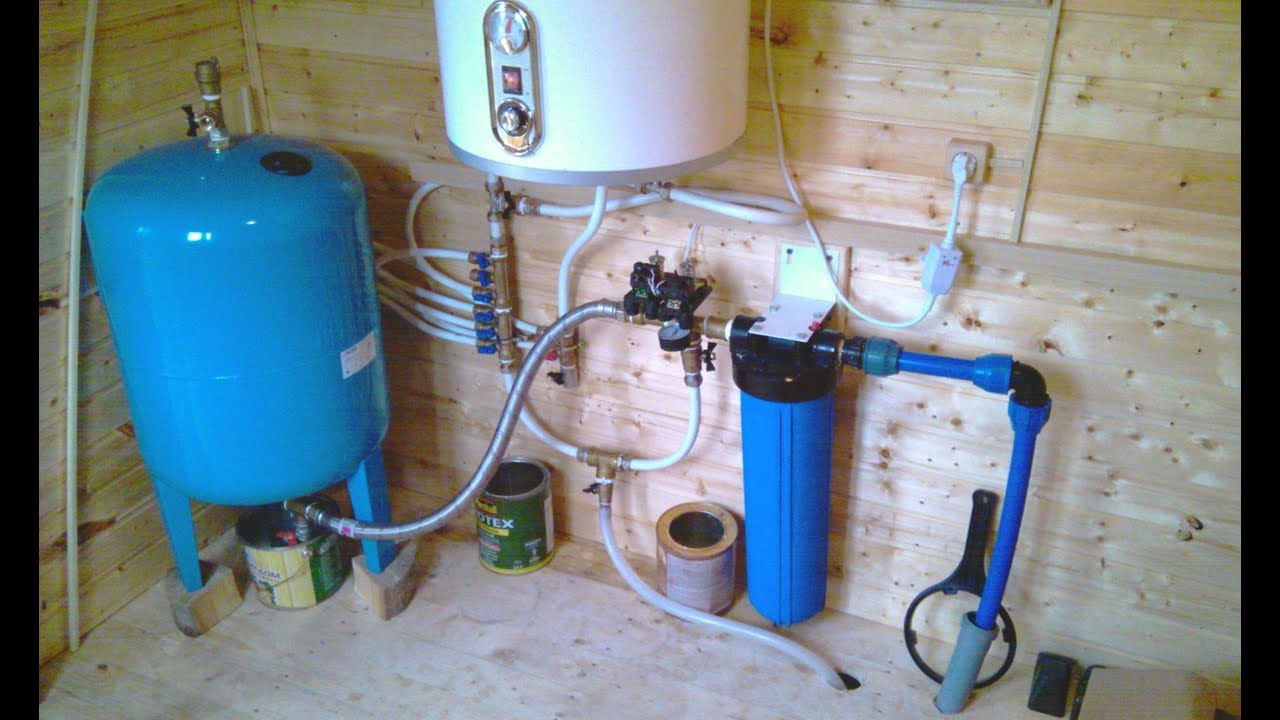

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

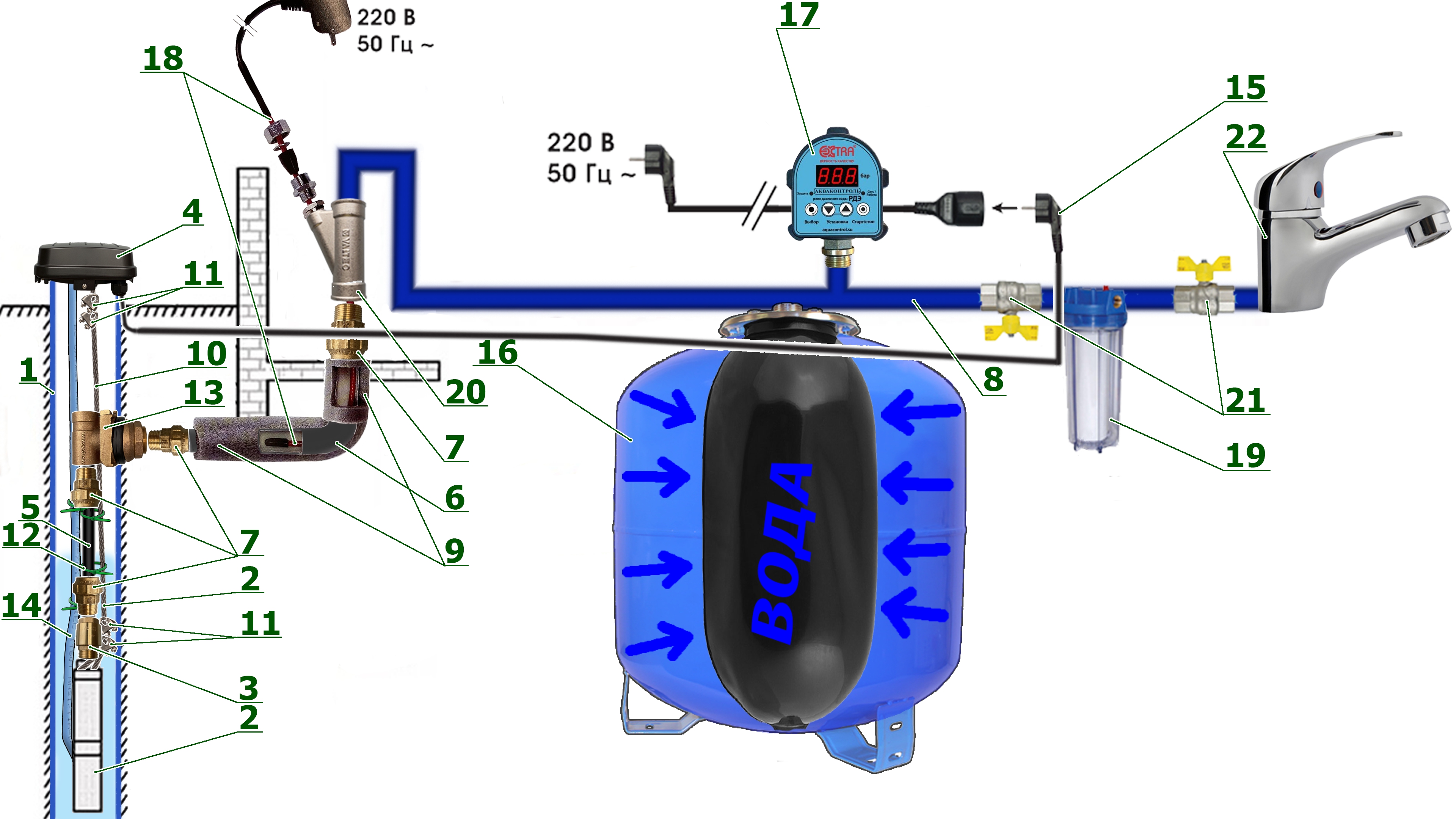

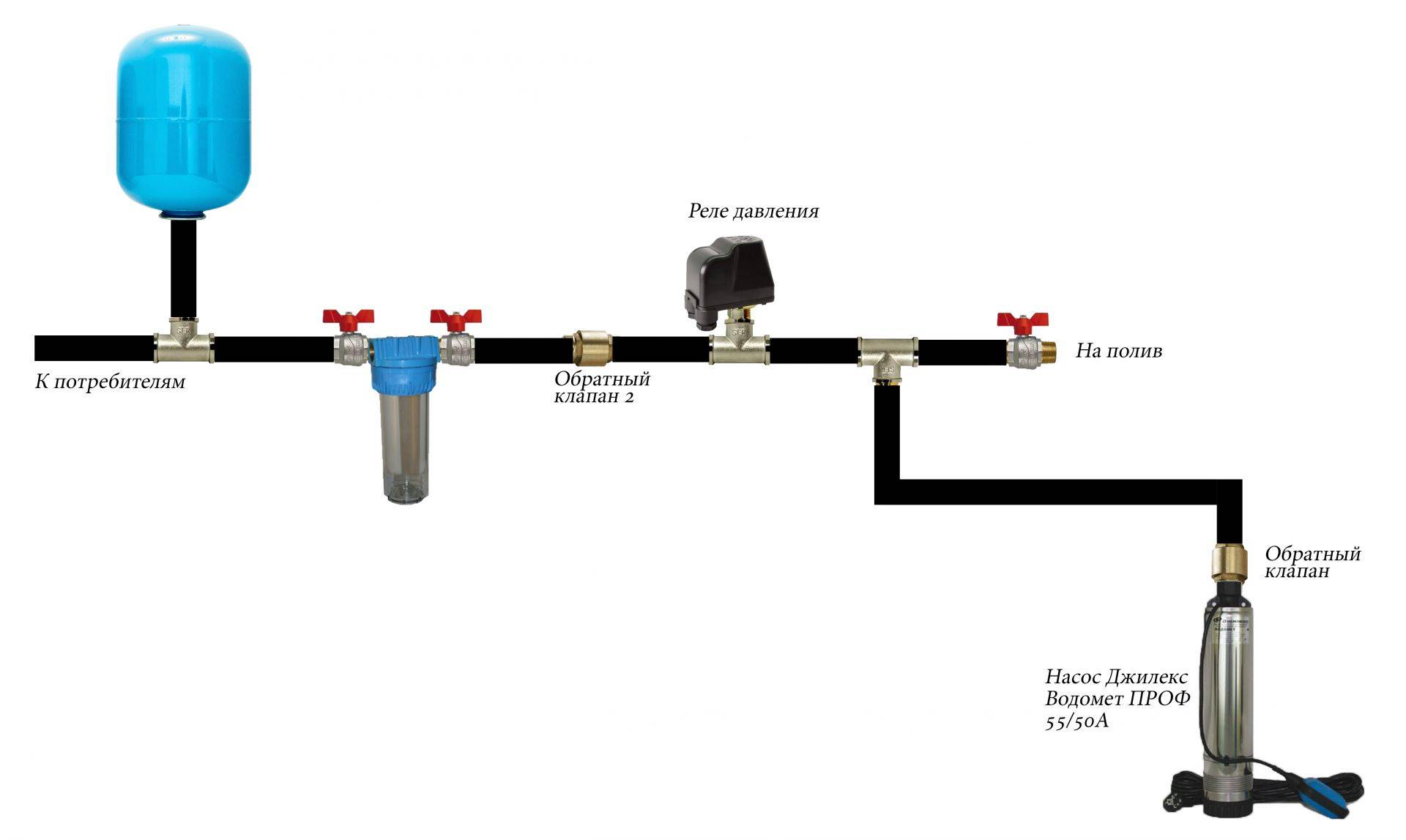

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
• на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
• перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Блок автоматики для скважины

Это уже более продвинутые системы, которые и стоят в 10-15 раз дороже обычного реле давления. За эти деньги вы получите удобное управление минимальным и максимальным давлением на ЖК-дисплее, встроенную защиту от сухого хода, защиту от заклинивания насоса, а в некоторых моделях и автоматические запуски через определённый интервал времени после остановки насоса из-за ошибки.

Эти автоматические регуляторы для скважины также будет нелишним дополнить гидроаккумулятором. Как правило, ставят на такие системы небольшие баки, объёмом около 5 литров, для того, чтобы компенсировать гидроудары.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

• Датчик сухого хода.
  Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
• Гидроаккумулятор.
  Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
• Реле
  . Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично
. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

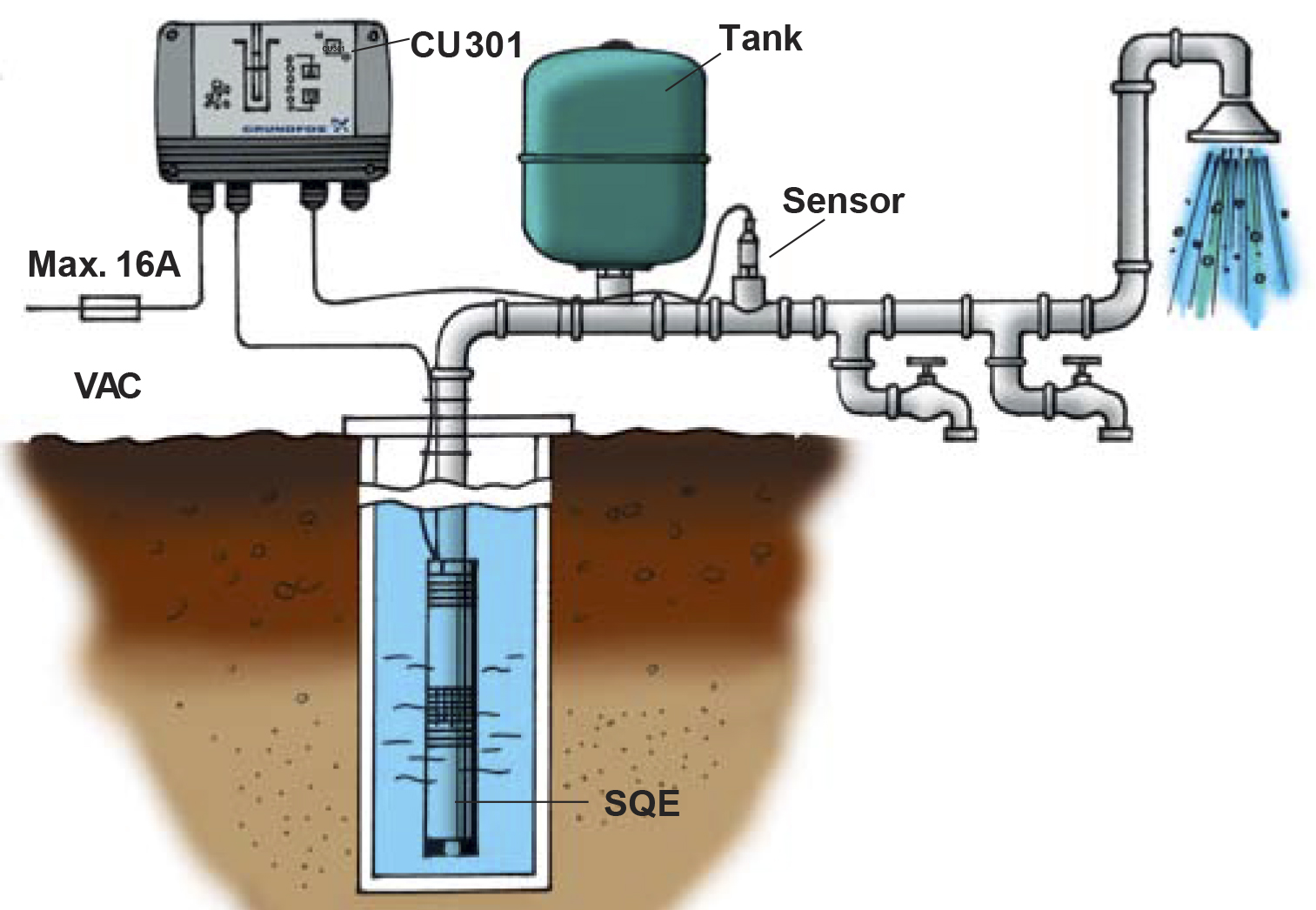

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой.
По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.
Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

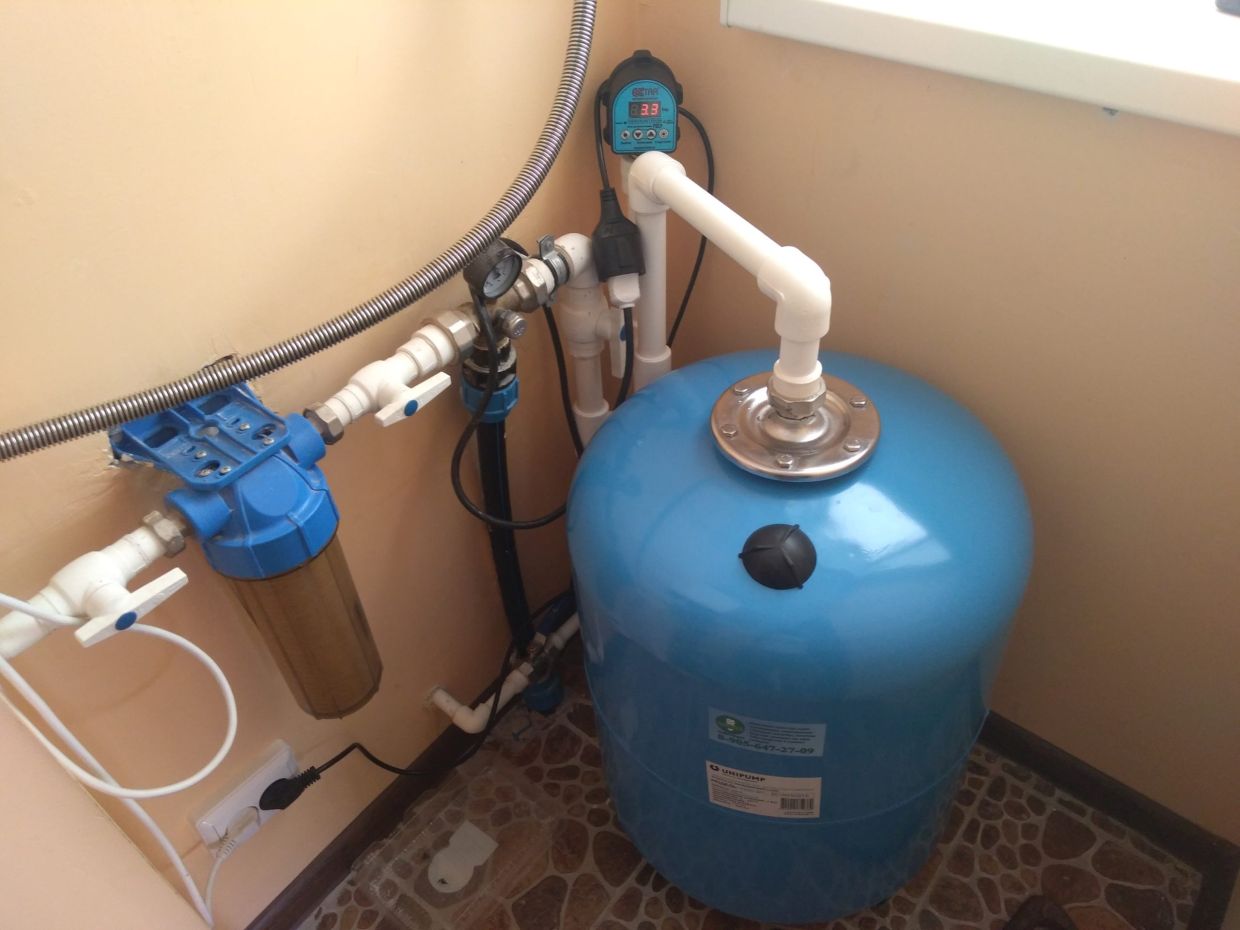

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

1. Предотвращает частые включения насоса.
2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

После проверки крепления можно опускать насос в воду и натягивать страховку. Отверстие скважины следует закрыть сверху колпаком или крышкой, чтобы внутрь не попадал мусор. Кабель вначале нужно вставить в регулятор давления, а потом в шкаф управления.

Если все подключено можно начать подачу воды, но перед этим требуется открыть клапан на гидроаккумуляторе, чтобы выпустить воздух. После того, как из отверстия для выхода воздуха пойдёт вода можно закрывать клапан и начинать настройку регулятора давления. Стандартный показатель нижнего предела – 1.5 атм., а верхнего – 3 атм. Если показатели отличаются, то можно отрегулировать их с помощью винтов на манометре.

Подключение наружного насоса практически не отличается от погружного, но небольшие различия есть. К насосу требуется прикрепить трубу, с шириной от 20 до 40 мм, на конце которой нужно поместить обратный клапан, чтобы вода из труб не вытекала обратно.

Видео описание

В этом видео показано, как правильно монтировать автоматику:

Длины трубы должно хватить для погружения в воду не меньше, чем на 1 м, чтобы в систему не смог попасть воздух, так как это может послужить причиной сгорания мотора. Прежде, чем запустить систему, следует заполнить её водой, чтобы выдавить воздух. Если автоматика для насоса с гидроаккумулятором была установлена правильно, то после активации питания начнётся подача воды.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
2. существенно расширены выполняемые функции;
3. настройка параметров производится электронным способом;
4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

• Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
• Защиту обмотки от холостого хода.
• Возможность тонкого регулирования настраиваемых параметров.
• Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
• Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
• Плавный пуск, увеличивающий срок службы насосного агрегата.
• Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

• Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
• В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
• В водопроводе всегда поддерживается постоянный напор.
• На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

• Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
• Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

• При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
• Упрощается процедура контроля, диагностики, настройки и управления.
• За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

• Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
• Работоспособность приборов сильно зависит от напряжения в сети.
• Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Установка поверхностного электронасоса

Перед подключением наружных станций первым делом оборудуют скважину – чаще всего монтируют кессон, внутри которой находится водозаборное оборудование вместе с гидроаккумулятором и работает насос. Так как в поверхностных моделях глубина забора не превышает 9 метров, монтаж глубокой ямы помимо защиты оборудования служит и для повышения давления воды в системе – всасывающий патрубок можно опустить ниже уровня земли на 1 метр. При использовании станции все оборудование уже смонтировано и остается только подключить к ней входной и выходной патрубки.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

Рис.13  Схема подключения и установки глубинных насосов в скважину

При выборе автоматики для насоса основным критерием является ее стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов – функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

Советы по выбору и применению

Перед выбором регулятора давления следует понимать, как высоко требуется подавать воду, так как стандартное давление от 1.5 до 3 атм., а для подачи воды на каждые 5 м требуется добавлять к этому показателю ещё 0.5 атм. Поэтому для 2 этажа минимальное давление будет от 2 до 3.5 атм.

Также следует устанавливать на насос блок, который предотвращает поломку от перепадов напряжения. Также он выступает стабилизатором мощности тока, который подаётся в систему. При критических значениях защита отключит питание, а если показатели немного отличаются, но не являются предельными, то она выравнивает напряжение.

Перед тем, как начать использовать автоматику и насос рекомендуется тщательно настроить все параметры, так как для каждой скважины они могут быть разные. Также настройки зависят от наличия гидроаккумулятора и его объёма.

Видео описание

В этом видео показано, как правильно настраивать реле давления:

Следует устанавливать автоматику только в том случае, если в ней есть необходимость. Например, для автономной системы отопления. Для полива участка в летние сезоны автоматика не нужна. Для этого хватит простого насоса. Насос, который имеет производительность выше, чем дебит скважины (отдача) будет подавать воду рывками, что может привести к поломке.

Блок управления автоматикой следует размещать в сухом месте, чтобы не окислились контакты внутри системы и не произошло замыкание. Также место должно быть легкодоступным которому, так как в случае выхода из строя или при смене настроек будет неудобно подходить к блоку, если он загорожен.

Следует проводить периодическое обслуживание блока автоматики (настройку, проверку на работоспособность, замену деталей). Это требуется потому, что при неправильной работе и не своевременном включении мотора в насосе выгорают контакты, и он перестаёт работать.

Установку электронной автоматики следует проводить только при наличии опыта. Если его нет, то лучше обратиться к специалистам, так как неправильно смонтированная система быстро выйдет из строя или вообще не начнёт работать.

Если используется наружный насос, который соединён со скважиной, то для него следует установить бак-накопитель (если такого нет) и регулятор давления. Существуют наружные насосы, которые идут в комплекте с этими модулями или изначально соединены с его корпусом. Также следует поставить реле потока жидкости в виде электролитических датчиков. Это предотвратит попадания воздуха в мотор.

Дорогие системы лучше всего ставить в том случае, если требуется частое использование воды в разных объёмах, так как они смогут регулировать её поток.

Видео описание

В этом видео показано, как правильно монтировать автоматику:
