Немного «полезностей» о датчиках давления воды

Водопроводные трубы

Что такое датчик давления

Датчик в основном размещают в насосной станции или в трубопроводе при использовании погружного электронасоса, устройство представляет собой небольшую деталь прямоугольной формы с выходным резьбовым штуцером для подключения к переходным фитингам и клеммами для подсоединения электрических проводов. Под пластмассовой крышкой размещаются элементы управления, контактная группа и регулировочные винты, с помощью которых производится настройка прибора.

Принцип работы

Рассмотрим датчик напора РМ, установленный в индивидуальный водопровод, он функционирует следующим образом:

Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.

Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.

Так как к контактам подключен один или два провода кабеля питания электронасоса, происходит размыкание цепи, и подача питания на электродвигатель прекращается, прибор останавливает свою работу.

Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны. Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.

При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются – электронасос начинает функционировать и закачивать воду в магистраль.

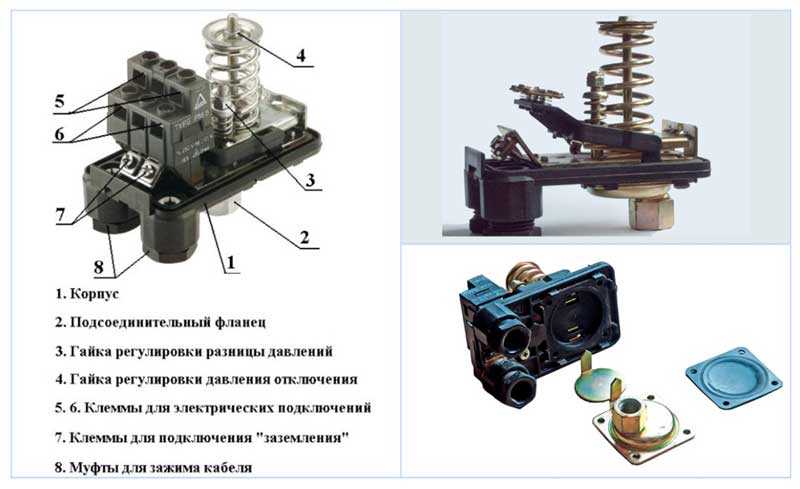

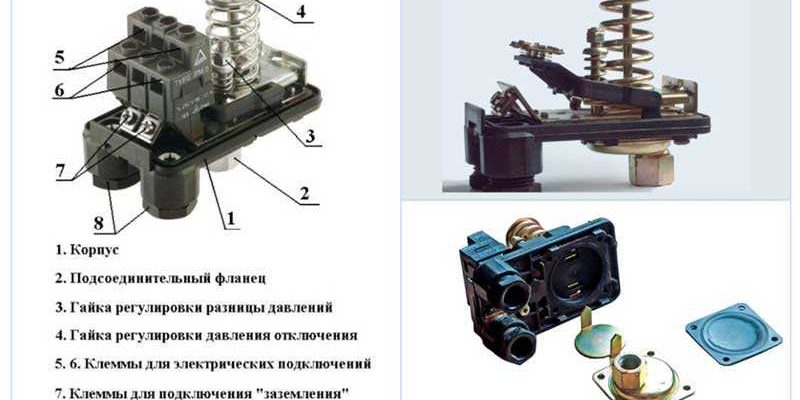

Датчик давления воды РМ в разобранном виде

Рис. 4 Датчик давления воды РМ в разобранном виде

Зачем устанавливается?

Контроллер – необходимое звено в системе автономного водопровода, обеспечивает нужный напор воды для нормальной работы сантехнических приборов и продлевает срок их службы. Но при повышенном расходе давление в системе падает, насос работает на предельном режиме.

Более комфортный вариант для управления водоснабжением – связка датчика и частотного преобразователя, устройства для поддержания постоянного давления.

Преимущества установки инвертора:

  • постоянное давление в системе водоснабжения;
  • нужный объем воды без предельной загрузки насоса;
  • предотвращение температурных скачков в нагревательном баке из-за изменений давления;
  • плавный запуск и остановка насоса, что увеличивает срок службы оборудования и предотвращает гидроудары.

Напор снижается только при значительном расходе, когда не хватает мощности насоса. Но и в этом случае показатели системы будут стабильными на уровне, на который способно водозаборное оборудование.

Устройство и принцип работы

По принципу действия различают контроллеры, управляющие насосом по давлению или по потоку:

foto21272-3

  1. Механический датчик состоит из диафрагмы, системы механизмов и рычагов, которые включают или выключают насос при отклонении мембраны за верхнюю или нижнюю границы установленного диапазона.По тому же принципу работают электронные, стрелочные датчики и блоки управления, различаются типом сигнала, который формирует устройство.
  2. Датчики, управляющие насосным оборудованием по потоку, поддерживают примерно постоянное давление при равномерном заборе воды. Когда все краны закрыты, насос качает воду до максимальной точки давления и отключается. Гидроаккумулятор часто входит в комплект блока управления водозабором по потоку, в этом случае он имеет небольшой объем (0,2-0,6 л) для гашения гидроудара без накопления.Для датчика с управлением по потоку внимательно рассчитывают мощность водозаборного оборудования, чтобы не создавать избыточного давления в баке или ставят редуктор, чтобы уберечь систему от предельного напора.
  3. При прекращении подачи воды для сохранения работоспособности водозаборного оборудования удобно иметь датчик сухого хода с противоположным принципом действия. Устройство выключит насос, как только напор воды в системе упадет ниже заданного давления. Имеет кнопку или рычажок сброса для принудительного запуска.

Подключение высокочастотного преобразователя намного улучшает управляемость.

Инвертор изменяет:

  • частоту тока, подаваемого на двигатель насоса,
  • балансирует вращение,
  • качает тот объем воды, который потребляется в данный момент.
Датчик следит за показателями системы. Автоматика постоянно поддерживает заданный уровень давления, который можно регулировать.

Какие виды существуют?

Контроллеры различают по сложности конструкции и набору команд, которые они способны отправлять системе:

foto21272-4

  1. Механические датчики состоят из корпуса с одним выходом для присоединения к ответвлению трубы.Это самые дешевые модели, без индикации давления. Регулировка диапазона производится на глаз, поворотом прижимных гаек на пружинах.
  2. Стрелочные имеют экран с двумя стрелками, которые показывают верхнюю и нижнюю границы и выставляются винтами. Имеют в комплекте вилку для подключения к электросети и розетку для соединения с насосом.
  3. Электронные отличаются друг от друга набором функций:
    • все они управляют насосом, включают или выключают при выходе давления из заданного диапазона;
    • показывают текущее значение давления на экране, дают возможность тонкой настройки;
    • защищают от сухого хода с автоматическим многократным перезапуском;
    • предупреждают о протечках или разрывах трубопровода, выводят код ошибки на дисплей для диагностики неполадок;
    • в самых продвинутых моделях добавлена индикация неисправности гидроаккумулятора, которая высвечивается в случае повреждения мембраны или стравливания воздуха из бака.

Чем отличается от манометра?

Стрелочные или электронные имеют встроенный манометр, но это только часть конструкции датчика. Индикационное устройство замеряет и показывает значение давления на циферблате или электронном табло.

Датчик дополнительно преобразует пороговые значения в сигнал, который отправляет насосу, инициирует включение или отключение оборудования.

В недорогих моделях точность показаний невелика. В схему с датчиком нижнего ценового сегмента даже при наличии индикатора часто включают отдельный манометр высокой чувствительности.

Какие модели датчиков бывают

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Приборы автоматического управления со встроенными датчиками
Рис. 6 Приборы автоматического управления со встроенными датчиками

Электронные датчики воды

Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.

Электронное устройство заменяет все дискретные элементы системы автоматики – реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя. В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.

В зависимости от частоты модуляции изменяется скорость вращения вала и соответственно рабочего колеса электронасоса – это поддерживает в трубах постоянный напор в любой ситуации, то есть при водопотреблении электронасос всасывает воду со скоростью, компенсирующей расход.

В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители – Active Driver (DAB), Sirio Entry (Italtecnica).

Подключение датчика к водопроводу и электрической сети
Рис. 7 Подключение датчика к водопроводу и электрической сети

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к гидроаккумулятору.

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле
Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети комфортный напор.

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Инструкция реле давленияПеред установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с насосной станцией поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя розетку с тремя контактами. Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Подключение реле к электросетиРеле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Пружины реле давленияРегулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Схема реле давленияЧтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после ремонта насосной станции, замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в этой статье.

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных гидроударов сети. Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке необходимых фильтров.

Реле давления для насосаЕсли скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

Подключение электронного релеПри подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Критерии выбора

foto21272-5

Выбор зависит от целей, для которых устраивается индивидуальная система водоснабжения. Для небольшого дачного домика, где 1-2 человека проводят сезон, не имеет смысла дорогое мощное оборудование.

В семейном коттедже надежная и сложная автоматика с инвертором сбережет дорогую сантехнику и избавит от перепадов температуры во время купания ребенка.

При подключении контроллера к высокочастотному преобразователю нужно убедиться в совместимости датчика и инвертора.

Цена датчика зависит от производителя и набора функций. Дороже всего импортные комбинированные электронные устройства, совмещающие управление насосом, датчик сухого хода, диагностику всей системы.

Но не менее популярны устройства российского производства с ценой в несколько сотен рублей, которые надежно управляют автономной системой.

Где и примерно в какую цену продаются?

Датчики продаются в специализированных магазинах сантехнического оборудования, электротоваров, инструментов, строительных гипермаркетах. Цены составляют от 300 руб. до 10 тысяч и выше за автоматику с богатыми возможностями.

При выборе простой модели дополнительно придется купить датчик сухого хода и манометр, поэтому окончательные затраты на автоматику могут оказаться не такими низкими, как планировалось.

Самая совершенная модель управления насосной станцией с подключением высокочастотного преобразователя, но минусом установки инвертора является высокая цена, которая начинается от 3000 руб.

Пошаговая инструкция, как подключить

Подробная схема монтажа датчика давления есть в инструкции, с которой продается устройство. В общем случае последовательность шагов одинакова.

Подключение к частотному преобразователю

Датчик подключают к инвертору в следующем порядке:

foto21272-6

  • монтируют датчик на трубопровод, соединяют устройство с высокочастотным преобразователем сигнальным кабелем;
  • в соответствии со схемой, приведенной в документации, подключают провода к соответствующим клеммам;
  • настраивают программную часть преобразователя и проверяют работу связки.

Для предотвращения помех и корректной работы инвертора для прокладки применяют экранированный сигнальный кабель.

К системе водоснабжения

Обычному датчику для монтажа на трубопровод требуется штуцер с пятью выводами:

  • вход и выход воды;
  • выход на расширительный бак;
  • под реле давления, как правило, с наружной резьбой;
  • ответвление под манометр.

К датчику подводят шнур от насоса для управления включением или выключением. Электропитание обеспечивается кабелем, который прокладывают к щитку.

Как подключить датчик давления к водопроводу и электропитанию

Приспособление (РД, РМ) вкручивается в переходник при помощи накидной гайки (резьбовое соединение типа американка) – это позволяет при подсоединении оставлять корпус в неподвижном положении, не вращая его вокруг своей оси. В таком приборе резиновая прокладка под накидной гайкой обеспечивает герметичность соединения, но бывают и другие разновидности приборов с неподвижным штуцером, имеющем наружную или внутреннюю резьбу без прокладок. В этом случае для герметизации используют льняное волокно или специальную нить для гидроизоляции фитингов сантехнической арматуры, вариант установки уплотнителя из популярной ФУМ ленты не слишком эффективен – она часто прорезается острой резьбой.

Подключение прибора к электрическому напряжению переменного тока в 220 вольт не вызывает особых трудностей – два конца одного из проводов питания электронасоса подключаются к клеммам М1 и М2 и фиксируются винтами, если в электропитании присутствует заземляющая жила, она присоединяется к колодке, расположенный в нижней части корпуса, с помощью прижимной пластины и винта.

Реле в автоматике погружного насоса

Рис. 8 Реле в автоматике погружного насоса – схема подключения через пятивходовой фитинг

https://youtube.com/watch?v=Isjc1qSz1fg

Датчик давления воды в системе водоснабжения – схема подключения

Для автоматического включения или отключения водозаборной станции реле обычно устанавливают на входе гидроаккумулятора, применяя пятивходовой штуцер, к которому также подключаются манометр, линия от электронасоса и внутренний домашний трубопровод.

В отличие от поверхностной насосной станции, при использовании погружного электронасоса необходима установка реле сухого хода, для которого нет места на стандартном пятивходовом фитинге. Для подключения прибора используют дополнительный трехвходовой или четырехвходовой переходник, подключаемый в линию последовательно с другими приборами.

Регулировка и настройка

В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства – датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 – 2,8 бар.

Технические характеристики популярных видов реле

Рис. 9 Технические характеристики популярных видов реле

Если внутренняя магистраль имеет большую протяженность или трубопровод расположен в здании высокой этажности, нужно настроить заново верхнюю и нижнюю границы срабатывания реле. При необходимости проведения регулировочных операций контрольно-измерительным прибором служит встроенный манометр, по которому фиксируют показания, операции по настройке проводят в следующей последовательности:

  • Отключают электронасос от электрической сети, снимают верхнюю крышку прибора для получения доступа к двум регулировочным подпружиненным винтам, наибольшая пружина отвечает за верхний порог срабатывания, а маленькой можно отрегулировать разницу между пределами. Вращением гайки над большой пружиной добиваются изменения верхнего порога давления – поворотом по часовой стрелке повышают верхний предел срабатывания, вращением в обратном направлении при ослаблении пружины снижают предел.
  • При регулировке с помощью большой пружины делают несколько оборотов гайки на большом винте в нужную сторону, после чего включают электронасос и фиксируют на манометре момент его отключения.
  • Если показания не соответствуют требуемым, спускают воду из внутреннего водопровода и дожидаются повторного включения электронасоса – он при достижении минимального напорного порога запускается реле.
  • Операцию периодически повторяют, пока давление отключения электронасоса не примет нужное значение по показаниям стрелки манометра.
  • После настройки верхнего порога приступают к регулированию минимально допустимого нижнего предела, при этом следует иметь ввиду, что разница между пограничными уровнями срабатывания должна составлять не менее 1,5 бар.
  • Вращением гайки на малом винте в ту или иную сторону можно установить дельту, после подстройки из наполненной магистрали сливают воду и по показаниям манометра фиксируют момент, когда реле включит насос. Если требуемая нижняя граница не достигнута, подстройку и слив воды повторяют несколько раз, пока не будет достигнута искомая разница не менее, чем 1,5 бар.

Следует отметить, что чем больше разница между порогами, тем реже происходит включение насоса, а когда насос работает в таком режиме, срок его эксплуатации и другого автоматического оборудования возрастает.

Настройка и регулировка датчика давления воды
Рис. 10 Настройка и регулировка датчика давления воды

Как настроить?

Заводские настройки датчика часто оставляют без изменения, но в случае необходимости верхнюю или нижнюю границы диапазона регулируют под свои потребности. Сначала тестируют систему, фиксируют существующие параметры и вносят корректировки.

В системе водоснабжения

Изменение значения давления производится подтягиванием или ослаблением пружин:

foto21272-7

  • большая отвечает за нижнюю точку, включающую насос;
  • устанавливают нужное давление на манометре и подтягивают пружину до тех пор, пока мотор водозаборника не начнет работать;
  • верхнюю границу меняют маленькой пружиной, потом тестируют систему, проверяют фактические значения.

В простых датчиках для доступа к регуляторам снимают крышку корпуса, в продвинутых модификациях для регулировки есть внешние винты или кнопки.

В частотном преобразователе

При подключении через частотник изменение настроек приводит к уменьшению или увеличению сигнала, поступающего к преобразователю.

Удобен режим, когда включение насоса настраивают примерно на 1 атм. ниже нормативного значения. Эта разница позволит накапливать в гидроаккумуляторе до 10 л воды и не включать насос всякий раз, когда нужно сполоснуть руки или набрать кружку воды.

Когда придет время принять душ, насосная станция включится, и будет поддерживать постоянное давление без заметного перепада.

Как регулировать датчик давления на насосной станции, подскажет видео:

Рекомендации по установке

При размещении датчика давления в магистрали необходимо соблюдать следующие рекомендации:

  • Чтобы прибор работал правильно, диапазон температур, в котором он эксплуатируется, не должен превышать -4 – +40 С.
  • Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды – это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора.
  • Многие устройства рассчитаны на работу только с холодной водой, при эксплуатации ее температура не должна превышать допустимые пределы, к примеру, не более +55 С. для моделей РД.
  • Мощность подключаемого через прибор электронасоса не должна превышать значений, указанных в паспортных данных – нарушение этого правила может привести к залипанию контактов и выходу реле из строя.

Пример размещения гидрореле с глубинным электронасосом

Рис. 11 Пример размещения гидрореле с глубинным электронасосом

Датчик или реле давления является основным прибором для обеспечения автоматической работы водозаборного оборудования, он входит в состав любой электронасосной станции или системы водоснабжения с глубинным электронасосом. Его установка и подстройка не представляет особых трудностей даже для неподготовленного домовладельца, а соблюдение основных правил размещения и монтажа обеспечит бесперебойную работу прибора в течение десятка лет.

Возможные поломки и пути их решения

При сбоях в работе насосной станции проводят общую диагностику, чтобы исключить поломку насоса или повреждение мембраны бака.

Автоматика может стать причиной неисправности в следующих случаях:

foto21272-8

  1. Слабый или избыточный напор происходит при некорректной настройке, проводят повторную регулировку.
  2. Ослабление винтов, держащих контактную группу, приводит к самопроизвольному включению или отключению устройства, нагреванию и даже обгоранию контактов, для устранения заменяют блок.
  3. При засорении трубопровода или штуцера прибор реагирует с задержкой, исправляют прочисткой системы, а для предотвращения предусматривают установку надежных фильтров между насосом и датчиком.

Перед проведением работ по техническому обслуживанию отключают электропитание и не проводят действий при работающем насосе.

Устройство будет неправильно работать, если размещено на большом расстоянии от гидроаккумулятора или имеет зауженную подводку к баку. В этом случае проще переделать схему подключения оборудования.

Как почистить датчик давления воды, подскажет видео:

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Источники: https://montagtrub.ru/datchik-davleniya-vodyi-v-sisteme-vodosnabzheniya-naznachenie-printsip-rabotyi-podklyuchenie/, https://o-vode.net/vodosnabzhenie/davlenie/datchik, https://sovet-ingenera.com/vodosnab/nasosy/rele-davleniya-vody.html
Наталья Авраменко

В 2010 году завершила обучение в пермском филиале Московского государственного института управления и права. До этого получила среднее профессиональное образование в ФГУ СПО "Кунгурский сельскохозяйственный колледж" по направлению "Правоведение". Работала с крупными рекламными агентствами и вела небольшие блоги, региональные газеты и электронные журналы по красоте и уходу за собой.

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

тринадцать − пять =
