Что из себя представляет повышающий давление насос

Повысительный электронасос – агрегат с электродвигателем и рабочим колесом, выталкивающим воду в подсоединенную к нему трубу, в результате чего происходит увеличение напора. Нередко устройства устанавливают на входе бытовых приборов: газовых колонок, водонагревателей, автоматических стиральных машин, посудомоек, высокотехнологичных джакузи, для нормальной работы которых требуется поступление воды с некоторым давлением на входе.

Принцип работы повысительного электронасоса

Многие подкачивающие насосы для водопровода работают по центробежному принципу с перемещением жидкости рабочим колесом с лопастями, установленном на валу электродвигателя. Вода подается через патрубок, расположенный на центральной оси вала и выталкивается лопатками колеса через боковое выходное отверстие.

Электронасосы, повышающие давление воды в водопроводе, обычно функционируют в автоматическом режиме включения и выключения, которым управляет встроенное герконовое реле потока. В нерабочем состоянии при отсутствии тока воды в трубопроводе агрегат отключен, как только открывают кран, вода начинает двигаться по трубам, реле срабатывает и повысительный насос включается.

Многие пользователи и авторы интернет-статей путают повысительный насос для водопровода с циркуляционным, устанавливаемым в системы отопления частных домов. Хотя они конструктивно выглядят практически одинаково и имеют схожий принцип действия, циркуляционные виды рассчитаны на непрерывную подачу жидкости на высоту с постоянным поддержанием давления теплоносителя в системе и отключаются в двух случаях: при срабатывании термореле, указывающего на превышение температуры теплоносителя, и при включении реле давления (используется редко), сигнализирующем о слишком сильном напоре рабочего тела в трубах.

Повысительный насос водоснабжения

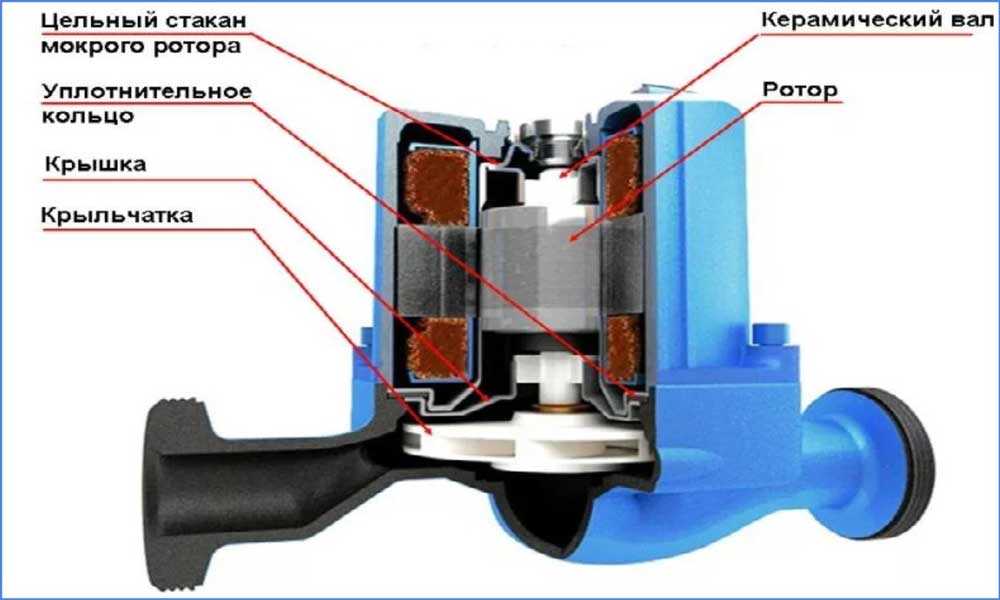

Рис. 2 Мокророторный электронасос в разрезе

Малогабаритные центробежные повысительные электронасосы изготавливаются по двум технологиям: с мокрым и сухим ротором. В сухороторных приборах вал электрического двигателя с рабочим колесом отделен от его ротора и статорной обмотки высокогерметичным торционным уплотнением. Данная модификация отличается высоким КПД порядка 70%, обычно для охлаждения двигателя на торце корпуса помещают крыльчатку. Сухороторные модификации по сравнению с мокророторными типами имеют большие габаритные размеры, обладают более высокими показателями мощности и производительности, не критичны к чистоте и отсутствию воды из-за воздушного охлаждения электродвигателя. Но их главный недостаток – высокий уровень шума, существенно ограничивает область применения в частных водопроводах.

В модификациях с мокрым ротором последний отделен от магнитопровода электродвигателя тонкостенным стаканом, в котором он вращается, удерживаясь на торцевых подшипниках. Стакан и подшипники заполнены водой – это обеспечивает бесшумную работу и эффективное водяное охлаждение. Благодаря такой конструкции, мокророторные агрегаты обладают низким КПД около 40%, не могут работать при отсутствии водяного охлаждения (им обязательно требуется защита обмотки от холостого хода), имеют небольшие габаритные размеры. Для их работы нужна чистая среда, а основное преимущество – бесшумность хода, часто является определяющим при использовании их в индивидуальном водоснабжении.

Устройство сухого насоса

Рис. 3 Устройство сухороторного агрегата

Вихревые повысительные насосы

На рынке встречаются подкачивающие модификации и вихревого принципа действия, они легко различимы по размещенным на одной линии сбоку торцевой части корпуса всасывающему и напорному патрубкам. Их рабочее колесо выполнено в виде крыльчатки, расположенной на валу электродвигателя, вода всасывается через один из боковых патрубков и выталкивается лопастями через противоположное выходное отверстие. Для снижения гидравлических потерь и повышения КПД зазор между лопатками вихревого колеса и стенками рабочей камеры делают минимальным, поэтому модели вихревого принципа работы намного требовательнее к чистоте воды, чем их центробежные аналоги.

Как работает насос для повышения давления воды

Насос для повышения давления воды

Плохой напор из крана или невозможно одновременно использовать две водоразборные точки? Это наиболее частые признаки недостаточного давления воды в системе водоснабжения . Часто давления в трубах бывает недостаточно для работы стиральной или посудомоечной машины, котла с автоматикой, душевой кабины или ванны с гидромассажем.

В городском водопроводе по норме давление должно составлять около 4 атм. Однако в реальности значение гораздо ниже. По нормам давление на изливе должно быть не ниже 0,3 атм, но и такое значение не обеспечивает комфортного пользования сантехникой. В частном доме насосы для воды ставятся для решения иной проблемы – слабой подачей воды на второй этаж.

Важно! Если вы заметили, что в трубопроводе вашего дома недостаточное давление, не спешите покупать насос для повышения давления воды. Возможно, причина кроется в старых, забившихся трубах. Проверьте систему. Если все коммуникации в хорошем состоянии – необходим насос.



Итак, какое же оборудование может использоваться для данной цели? И как осуществляется его работа? Все очень просто. В водопроводную систему встраивается насос, в основе функционирования которого лежит центробежная сила. Установленная в корпусе крыльчатка под действием крутящего момента направляет жидкость из входного патрубка и выдает необходимый объем на выходе, откуда она подается к точкам водоразбора. Работа электродвигателя насоса для повышения давления воды осуществляется от электросети.

Насос для повышения давления воды



По принципу работы различают следующие типы.



  • Насос постоянного действия функционирует в круглосуточном режиме, постоянно подкачивая воду. Это доступный по цене вариант. Однако такая эксплуатация сказывается, во-первых, на увеличении энергопотребления и, во-вторых, на повышенной нагрузке на само устройство, которое от перегрева может выйти из строя. Стоит отметить, что эта техника отлично подходит для ручного включения только при потребности стабилизировать давление в водопроводе, например, после включения системы полива на участке. После завершения операции насос отключают.



  • Автоматический насос имеет датчик протока, который реагирует на прохождение воды по трубе. Когда она проходит по трубе, происходит автоматическое включение устройства – давление повышается. То есть включение происходит только при потреблении воды – открытии крана, работе бытовой техники и т.д. Автоматика надежна и позволяет экономить электроэнергию. Как правило, цена на насос для повышения давления воды выше, чем у аналогов постоянного действия. Но, как показывает практика, вложения вполне себя оправдывают.



Когда нужен повысительный насос

Напор воды на входе внутреннего водопровода в частном доме при индивидуальном водоснабжении определяется настройками основного элемента автоматики – реле давления, наивысший стандартный порог срабатывания которого при ручной настройке не превышает 5 бар. Поэтому повышающий насос в частном доме с автономным водозабором монтировать не имеет смысла – при недостаточном объеме подачи дешевле и проще поставить накопительный гидроаккумулятор большой емкости. Аналогичная картина наблюдается и в многоквартирных домах – там водяной напор фиксирован и поддерживается на нужном уровне коммунальными службами. Но иногда в квартирах и частных домах возникают следующие ситуации, когда необходима установка в водопровод повысительных электронасосов:

a). При автономном водоснабжении забор водных ресурсов производят из скважинных или колодезных источников, используя для этого погружные колодезные, скважинные электронасосы или поверхностные установки. Каждый водоподающий агрегат имеет определенные технические характеристики, основными из которых являются напор (указывается в метрах) и объем прокачки (в паспортах обычно отмечается значение в кубометрах за час).

Напор является определяющим критерием показателя расстояния до точки водопотребления и глубины погружения агрегата, обычно 1 м приравнивают к аналогичному 1 м вертикального столба и 10 м по горизонтали. Если скважина находится на большой глубине или расстояние до дома велико, напора, создаваемого маломощным электронасосом (ошибки в расчетах при выборе, снижение характеристик в процессе эксплуатации, невозможность замены изношенного агрегата на новый) не всегда хватает для транспортировки приемлемого объема воды в единицу времени на нужное расстояние. В этой ситуации в наружную магистраль можно установить подкачивающий электронасос.

Вихревой электронасос

Рис. 4 Вихревой электронасос и принцип его работы





c). Нарушение коммунальными службами своих обязательств приводит к тому, что напор в квартирах (особенно верхних этажей или в часы пик) может быть слишком мал для нормального функционирования санитарно-технических приборов, бытовой техники, хозяйственных нужд. В данной ситуации собственник может установить для поднятия давления в водопроводе (в основном на входе бытовой техники) насос небольшой мощности, начинающий свою работу при водопотреблении.

Откуда возникают проблемы?

На самом деле, позорно текущая из вашего крана струйка, необязательно свидетельствует о злом умысле коммунальных служб. Есть целый ряд причин, по которым такое может происходить:

  • естественный износ трубопроводов;
  • прорывы воды на линии водопоставки;
  • засорение водопроводных систем солями или посторонними предметами;
  • низкое давление на водозаборах или магистралях.

Основной проблемой является то, что эти вопросы имеют неприятное качество случаться одновременно и в разных комбинациях. Если владельцы частных домов только что пожалели жильцов высоток и спокойно вздохнули, то напрасно. Все вышеперечисленное, в полной мере, относиться и к ним.

Насос для водопровода поможет повысить давление в трубах.Единственное отличие, в большинстве случаев, заключается в источнике воды. Если в городе речь идёт о недостатках системы централизованного водоснабжения, то в частном секторе это, как правило, недостаточная производительность водонапорных систем.

Не стоит забывать и о сезонной перегрузке водопроводных систем. К примеру, летний период повышенного водозабора как в многоквартирных домах из-за жары, так и в сельской местности, по причине активного проведения приусадебных и сельхоз работ (даже если речь идёт о поливки лужайки перед домом).

Так или иначе, такое случается сплошь и рядом, и надо что-то с этим делать.

Кто виноват и что делать?

Если с первым вопросом, в принципе, мы более-менее разобрались, то относительно второго, есть несколько вариантов. Для увеличения и стабилизации водяного давления, применяют два основных вида оборудования:

  • насосные станции;
  • насосы высокого давления для воды.

Стоит, в общих чертах, обрисовать различия и сферы применения этого оборудования. Принцип их действия схож хотя бы потому, что в основе обеих имеется насос (система принудительной подачи воды). Пожалуй, в этом сходства заканчиваются.

Виды оборудования и особенности монтажа

Полезное устройство справится со своей задачей, только если подобрано правильно. В зависимости от того, где и для каких целей будет установлен насос для повышения давления воды, выбирают подходящее оборудование.

Вид оборудования Описание

Насос, встраиваемый в водопровод

     Насос для повышения давления воды

          Врезается в трубопровод – для этого имеются патрубки. Если в доме есть котел, то насос монтируется до него. Если котла нет, то врезается на контур, в котором нужно поддерживать давление. Оборудование может использоваться как в частном доме, так и в квартире. Главными преимуществами являются компактность и практически бесшумная работа. Установка такого насоса рациональна в случае, когда вода из крана идет, но тонкой струйкой. Когда же воду нужно поднимать на второй этаж, с такой задачей техника данного типа не справится

Насосная станция

Насос для повышения давления воды

          Представляет собой насос и гидроаккумулятор для запаса жидкости. За напор воды отвечает реле давления. Оборудование может использоваться только в частных постройках, так как создает шум во время работы – это недопустимо для многоквартирных домов. Кроме того, в квартире ее попросту негде будет разместить. Зато для дачи или коттеджа это оптимальный вариант, так как позволяет создавать достаточный напор для подъема воды на верхние этажи. Станция размещается на входе в систему, до развязки труб

Все насосы для повышения давления воды различаются по типу охлаждения. Модели с сухим ротором охлаждаются за счет вращения лопастей, закрепленных на валу. Они отличаются высоким КПД, однако при работе слышны незначительные шумы. Устройства с мокрым ротором защищены от перегрева за счет прохождения через корпус перекачиваемой жидкости. Главным достоинством такого насоса является бесшумная работа.

Насос для повышения давления воды

          Совет: если устройство устанавливается на трубопроводе, в котором может скапливаться воздух, дополнительно монтируют автоматический воздухоотводчик.

Как выбрать насос повышающий давление в водопроводе

Подкачивающие электронасосы ввиду ограниченности применения представлены на отечественном рынке насосного оборудования не слишком широким ассортиментом, в основном это бренды российского, европейского (Германия, Бельгия, Италия) и китайского производства. При выборе модели учитывают несколько факторов, основными из которых являются стоимость, производитель, объемно-напорные характеристики, расход электроэнергии.

Устройство повысительного насоса Grundfos UPA 15-90
Рис. 5 Конструктивное устройство и материалы изготовления Grundfos UPA 15-90

Какими параметрами различаются насосы

Как любые электронасосы для водоснабжения, повысительные агрегаты выбирают по нескольким основным параметрам:

Напор. Максимальный или номинальный показатель высоты подъема жидкости – основной критерий при приобретении любого электронасоса, его измеряют в метрах водяного столба. Для большинства центробежных электронасосов с мокрым ротором данный показатель составляет 9 м, вихревые имеют более высокие напорные параметры до 15 м, наивысший напор выдают мощные сухороторные модификации, бытовые разновидности которых способны поднимать давление воды в системе водопровода до 20 м.

Производительность. Вторая главная характеристика любого водяного электронасоса – объем перекачиваемой жидкости, чем он выше, тем большей производительностью обладает устройство. Так как любой насос для водоподачи выбирают по объемно-напорным характеристикам, где на горизонтальной оси расположена цифровая шкала подачи, а на вертикальной шкала напора, то оба этих показателя тесно взаимосвязаны между собой, то есть уменьшение одного из них приводит к увеличению второго и наоборот.

Обычно в паспортных данных указывают максимальный объемный показатель. В центробежных мокророторных модификациях значение максимального объема достигает 4 м3/ч, в вихревых объем прокачки равен 1,5 м³/ч, в мощных сухороторных устройствах показатель достигает 10 м3/ч.

Минимальная подача. При работе повысительных насосов в автоматическом режиме они реагируют на поток с помощью специального герконового реле, если он слишком мал, реле не срабатывает и соответственно устройство не включается. Поэтому в паспортных данных нередко указывают давление на входе, необходимое для обеспечения запуска электронасоса, его стандартная величина – 0,2 или 0,3 атм.

Напоры на входе сантехнических приборов таблица

Рис. 6 Напоры на входе сантехнических приборов и электрооборудования

Управление. Типовой повышающий давление электронасос имеет на корпусе кнопку для переключения режимов его работы в следующие положения:

  • Включено – на обмотку электродвигателя подается питание.
  • Автоматический режим – задает прибору включение при срабатывании реле протока, при этом минимальное давление в системе составляет 0,2 или 0,3 атм.
  • Принудительный режим – если вода протекает по трубам с низкой скоростью, и она ниже порога срабатывания реле протока, данный режим позволяет включить электронасос вручную и повысить давление в водопроводе для комфортабельного пользования водой, а затем отключить прибор после водозабора.

Температура рабочего тела. Обычно повысительные электронасосы рассчитаны на холодную воду, хотя конструкция и материал изготовления некоторых изделий позволяет им прокачивать горячую жидкость с температурой до 110 °С при температурных параметрах окружающей среды не более 40 °С.

Защита. Модели с мокрым ротором охлаждаются проходящей через их вращающиеся узлы жидкостью – при ее отсутствии обмотка электрического двигателя моментально перегорает. Поэтому в бытовых приборах обязательно должна присутствовать защита от холостого хода (перегрева обмотки).

Мощность. Является второстепенным показателем, связанным с основными техническими параметрами прибора, в паспорте указывается ее максимальное и номинальное значение. Мощностной параметр большинства бытовых мокророторных агрегатов редко превышает 200 Вт.

Способ монтажа. Различные модели отличаются друг от друга способом установки в водопроводную линию – у многих приборов корпус должен располагаться в строго горизонтальном положении. Так же электронасосы различаются по конструкции и размерам всасывающих и выталкивающих патрубков – многие из них имеют подсоединительные фитинги типа американка стандартным наружным диаметром 3/4 или 1 дюйм.

Схема подключения насосной станции
Рис. 7 Схема подключения насосной станции

Правила подбора мощности, напора и объема подачи

При выборе характеристик электронасоса для повышения давления руководствуется следующими соображениями:

Подбор напора. Строительными нормами и правилами (СНиП 2.04.02-84) регламентировано, что минимум напора при наивысшем водопотреблении на поверхности земли при входе в здание не может опускаться ниже 1 атм., с увеличением высоты сооружения к каждому этажу добавляют 0,4 атм. (к примеру, давление при входе в 3-х этажный дом не должно падать ниже 1,8 атм. или 18 м).

Для нормальной эксплуатации бытовой техники необходимо давление не выше 0,6 атм., если на выходе водопровода в здание напор 0,2 атм., то при приобретении стандартного агрегата с максимальными напорными характеристиками в 9 м, электронасос добавит к напору 0,9 атм. (без учета потерь). В сумме мы получим показатель 1,1 атм. – это достаточно для корректного функционирования любого санитарного и электротехнического оборудования, или небольшой группы из 2 – 3 устройств при одновременном включении.

Понятно, что если на входе частного дома имеется низкий напор, а его высота в 2 – 3 этажа, то для получения требуемых напорных параметров придется устанавливать более мощный повысительный агрегат или два последовательно включенных прибора.

Оптимальный, но высокозатратный способ поддержания стабильного и высокого давления – использование высокотехнологичных поверхностных центробежных электронасосов как отдельно стоящих, так и в составе станций, с автоматическим частотным регулированием скорости оборотов вала (установки Grundfos CMBE, CME на базе насосов CM). При работе такие агрегаты анализируют давление и при его отклонении от заданного номинала, который выставляют на пульте управления, автоматически изменяют частоту оборотов центробежного колеса для достижения заданных параметров.

Насосы Grundfos
Рис. 8 Прайс-лист на частотно-регулируемый насос CM Grundfos и станции CME, CMBE на его основе

Объем подачи.3

Мощность. Мощность – не основной показатель, на который обращают внимание при выборе электронасоса, для уменьшения расходов на электроэнергию лучше подобрать устройство, имеющее при одинаковых объемно-напорных показателях с аналогами наименьшее энергопотребление.

Следует учитывать, что в приборах отечественного и китайского производства часто указываются завышенные параметры. К тому же обмотка электрических двигателей в бюджетных моделях сделана из алюминия с медным покрытием (микс) – это снижает КПД и соответственно увеличивает потребление электроэнергии.

Предельное давление. В соответствии со строительными нормативами СНиП 2.04.02-84, максимальное давление в водопроводных сетях не должно превышать 6 бар, при опрессовке допустимы предельные величины в 10 бар. Поэтому корпуса многих электронасосов подкачки спроектированы для работы с аналогичной наивысшей гидравлической нагрузкой в 6 бар.

Насосные станции
Рис. 9 Насосные станции – популярные европейские марки

Производители и популярные модели

На рынке насосного оборудования представлено не так много разновидностей повысительных насосов, имеющих англоязычное название Pump Booster (РВ), чаще всего потребитель обращает внимание на приведенные ниже бренды.

Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

  • Рабочее давление: 6 атм.;
  • Номинальный объем подачи: 0,9 м3/ч или 15 л/мин, 0,25 л/с;
  • Включение: при скорости потока 1,5 л/м или давлении на входе 0,2 бар;
  • Температура рабочего тела: от +2 до +60 °С;
  • Уровень шума: до 35 дБ;
  • Установочные размеры: 160 мм;
  • Максимальная мощность: 120 Вт;
  • Вес: 2, 5 кг.
  • Гарантийный срок: 3 года при возможности эксплуатации не менее 10 лет.

Wilo PB-201EA – популярная у рядового потребителя сухороторная модель немецкого бренда, выполненная в чугунном корпусе с катафорезным покрытием традиционного для Wilo зеленого цвета. Wilo PB имеет полимерное рабочее колесо, вал из нержавейки и бронзовые патрубки для подсоединения к трубам, основные рабочие характеристики агрегата:

  • Максимальная производительность: 3,9 м3/ч;
  • Максимальный выходной напор: 15 м;
  • Температура рабочего тела: до +80 °С;
  • Максимальная мощность: 340 Вт;
  • Уровень шума: до 41 дБ;
  • Защита: от сухого хода, для охлаждения двигателя используется вентилятор;
  • Масса: 7,5 кг;
  • Срок службы: до 10 лет с гарантией 1 год.

Модели повысительных насосов с мокрым ротором
Рис. 10 Модели бустерных помп с мокрым ротором

Jemix W15GR-15 A – бюджетная модель вихревого типа российско-китайского производства в чугунном корпусе с латунной гидравлической частью, внутри которой вращается полимерное рабочее колесо. Датчик протока установлен на выходном патрубке и обозначен стрелкой, при необходимости его можно снять. Jemix W15GR предназначен для работы в системах горячего и холодного водоснабжения, может устанавливаться как в горизонтальном, так и вертикальном положении, прибор имеет следующие параметры:

  • Напор: максимум 15 м;
  • Производительность: 1,5 м3/ч;
  • Автозапуск: при расходе 0,09 м3/ч;
  • Энергопотребление: максимум 120 Вт;
  • Температура рабочего тела: до +110 °С;
  • Защита: от перегрева;
  • Диаметр подсоединительных патрубков: 3/4 дюйма;
  • Масса: 3,5 кг;
  • Гарантия: один год с даты продажи, средний срок службы 3 года.

Повысительные насосы с сухим ротором
Рис.11 Агрегаты с сухим ротором

Aquario AC 159-160A – агрегат с мокрым ротором только для холодной воды, выпускаемый в России по итальянской технологии всемирно известного бренда Aquario. Его отличительная особенность – 100% медная обмотка на статоре, материалы вала и подшипников скольжения – техническая керамика, рабочее колесо выполнено из высокопрочного и износостойкого технополимера. Aquario AC 159-160A обладает следующими техническими характеристиками:

  • Повышаемый напор: на 9 м;
  • Производительность: 1,75 м3/ч (26 л/мин);
  • Энергопотребление: 120 Вт;
  • Температура прокачиваемой жидкости: от +2 до +60 °С;
  • Параметры включения реле протока: автозапуск при 0,2 бар и расходе не менее 2 л/мин;
  • Предельно допустимый размер твердых частиц в жидкости: до 0,1 мм;
  • Установка: горизонтально-вертикальная.

Belamos BRS15/90 – бюджетный насос для повышения давления воды с мокрым ротором китайского производства отечественного бренда, сильно похожий по внешнему виду на Grundfos. Корпус выполнен из чугуна, вал из керамики, рабочее колесо – термостойкий полипропилен. Belamos BRS15/90 имеет следующие технические параметры:

  • Напор: максимум 9 м;
  • Производительность: 23 л/мин;
  • Максимальная мощность: 105 Вт;
  • Установочные параметры: длина 180 мм, патрубки соединения диаметром 3/4 дюйма.
  • Вес: 2,8 кг.

Цены на повысительные насосы
Рис. 12 Прайс-лист популярных брендов

Установка повышающего давление насоса

Все малогабаритные повышающие насосы устанавливают в разрыв трубопроводов, поэтому их входной и выходной патрубки расположены на одной линии. Модели отличаются лишь установочным расстоянием между фитингами и их диаметром, присоединительные патрубки в подавляющем большинстве случаев имеют конструкцию типа американка. Технически при наличии соответствующего сантехнического оборудования для пайки или опрессовки резьбовых фитингов, установка повысительного насоса не представляет особых трудностей и состоит из следующих процедур:

  • В легкодоступном месте из трубопровода вырезают отрезок трубы, равный по длине установочному размеру агрегата.
  • Если трубопровод металлический, на торцах обрезанных труб нарезают резьбу, в полипропиленовый впаивают переходник с полимера на металл, в металлопластиковый запрессовывают резьбовые фитинги с наружной резьбой под американку насоса.
  • Далее проводится установка насоса для повышения давления в разрыв труб в соответствии с инструкцией по эксплуатации, его чаще прикручивают к резьбовым патрубкам накидными гайками американок.

Схема подключения повысительного насоса

Рис. 13 Схемы подключения помп подкачки



Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

  1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
  2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
  3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
  4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
  5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Установка повысительного насоса
Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).



Что нужно знать о выборе?

Вы уже решили, какой насос для повышения давления воды вам подойдет? Тогда ознакомьтесь с основными характеристиками.

Давление. Оптимальным значением для трубопровода является 4 – 5 атм. В более высоких показателях нет необходимости. Поинтересуйтесь также, каково минимальное значение входного давления воды.

Мощность. Влияет на производительность устройства. Однако высокая мощность не всегда нужна. Для квартиры вполне хватит насоса на 120 – 250 Вт – он будет потреблять минимум электроэнергии. Насосные станции могут иметь мощность в 500 – 1000 Вт и более. Это помогает обеспечивать отличную производительность и поднимать воду на верхние этажи.

Трубное соединение. Чтобы подключить агрегат к трубопроводу, необходимо знать соединительный диаметр. Например, он может составлять 1 дюйм или 3/4 дюйма. Трубная резьба бывает внешняя или внутренняя.

Температура перекачиваемой жидкости. Большинство моделей предназначены только для холодной воды – допустимая температура не должна превышать +50 – +60 °С. В случае если вы ищете насос для повышения давления воды, который встраивается в горячий контур, нужен больший показатель температуры.

Популярные марки и модели

Планируя покупку оборудования для системы водоснабжения, важно сразу задуматься о бюджете, который вы готовы потратить. Для этого рекомендуем изучить производителей и модели, которые они предлагают. Среди встраиваемых в водопровод компактных насосов можно выделить, например, Grundfos UPA 15-90. В основе устройства – циркуляционный насос с мокрым ротором. Он может работать в одном из выбранных режимов – ручном или автоматическом. Имеет чугунный корпус и антикоррозийное катафорезное покрытие. Класс электрозащиты составляет IP42, что предотвращает попадание брызг внутрь корпуса. Уровень шума во время работы составляет всего 35 дБ, что дает возможность устанавливать насос в квартире. Производитель Grundfos из Дании является одним из крупнейших в мире производителей насосного оборудования. Заслужил доверие российских пользователей еще в 60-х годах прошлого века. А с 2005 года оборудование Grundfos выпускается в России.

Что касается насосных станций, выбор по производителям тоже велик. Одним из наиболее популярных является Джилекс, чей опыт производства насосного оборудования насчитывает более 20 лет. Производство находится в Московской области. В качестве примера модели для частного дома можно привести автоматическую станцию Джамбо 70/50 Н-24 Н 4723. Ее мощность составляет 1100 Вт, а производительность достигает 70 л/мин. Объем гидроаккумулятора равен 24 л. Станция оснащена эжектором. Это дает возможность увеличить глубину всасывания до 9 м. Бак из нержавеющей стали не подвержен коррозии. Еще один российский бренд Беламос, который существует на рынке с 1993 года, предлагает оборудование, разработанное с учетом климатических особенностей нашей страны.

Станция Беламос XA 06 ALL подойдет для использования на даче. Мощность в 500 Вт не оказывает значительной нагрузки на электросеть. Производительность составляет 47 л/мин. Чугунный корпус имеет долгий срок службы. На оборудование дается 2 года гарантии.

Самовсасывающие насосные станции

Самовсасывающий насос – это единственный вид насоса, который можно разместить даже там, где уровень воды недостижим, так как подобный тип устройства позволяет с помощью поверхностного насоса и гидроаккумулятора поднять воду в трубах выше. Остановка работы помпы вместе с дальнейшим регулированием воды в водопроводе становится возможной после замыкания системы и накачивания воды в гидроаккумулятор.

Регулирование производительности механизма осуществляется путём работы обратных клапанов воздушной мембраны и реле давления. При грамотной установке и правильной настройке такие устройства работают автоматически и могут поднимать воду на уровень до двенадцати метров.

Grundfos UPA 15-90 (N) – абсолютно лучший водяной насос для подъема давления

Датский агрегат Grundfos UPA 15-90 (N) оборудуется корпусом из чугуна (нержавейки), асинхронным двигателем, датчиком протока, клеммной коробкой. Статор и ротор разделяются гильзой. При монтаже вал выставляется горизонтально.

Функционирование осуществляется в ручном или автоматическом режиме. Характеристики: подача 1,5 м3/ч, напор 8 м, температура жидкости от +2 до +60 °С, давление min на входе 0,2 бар.

Плюсы:

  • экономичность: потребляемая мощность лишь 0,12 кВт;
  • низкий показатель шума – не более 35 дБ;
  • стойкость к износу и коррозии: рабочее колесо – из композита, подшипники и вал – из оксида алюминия, предохранительная гильза – из нержавейки;
  • компактность (установочная длина – 16 см) и легкость (вес – 2,6 кг);
  • защита от перегрева (перекачиваемой жидкостью) и сухого хода (в режиме AUTO);
  • высокое качество сборки, простой монтаж, удобство эксплуатации;
  • надежность и долговечность: срок гарантии – 36 месяцев, эксплуатации – от 10 лет.

Минусы:

  • недешево: купить повысительный насос Grundfos UPA 15-90 доступно за 5,3÷7,8 тыс. руб., Grundfos UPA 15-90 N – за 11,0-12,6 тыс. руб.;
  • дорогой послегарантийный ремонт.

Jemix W15GR-15 A – лучший недорогой водяной насос для повышения давления

Российско-китайский повысительный насос Jemix W15GR-15A оснащается чугунным корпусом, пластиковым вращательным колесом, с алюминиевой оболочкой мотором.

С помощью переключателя на клеммной коробке и датчика потока работает в ручном (принудительном) или автоматическом режиме. Электродвигатель не контактирует с перекачиваемой жидкостью – охлаждается вентилятором. Агрегат монтируется по горизонтали, крепится к стене.

Плюсы:

  • популярные практичные характеристики: подача 1,5 м3/ч, напор 15 м, автоматический запуск при расходе 0,09÷0,12 м3/ч;
  • энергоэффективность: потребляемая мощность составляет 0,12 кВт;
  • высокая граничная температура воды (+110 °С) – аппарат используется в системах ХВС и ГВС;
  • стойкость применяемых материалов к воздействию коррозии;
  • малогабаритность и легкость: вес – 3,5 кг;
  • защита от сухого хода (в режиме AUTO) и перегрева;
  • бюджетная цена: купить Jemix W15GR-15A доступно за 2,9÷3,1 тыс. руб.

Минусы:

  • агрегат шумит и нагревается;
  • низкий заявленный срок службы – 3 года при гарантии на 12 месяцев.

Aquario AC 159-160A

Стандартный электронасос с мощностью 900 Вт и напором 20 м, небольших габаритов и весом около 4 кг. Прибор удобно монтировать, прост в эксплуатации, его легко при необходимости разобрать. «Внутренности» насоса выполнены из качественных материалов, покрыты защитным составом. Это придает агрегату универсальность: его можно эксплуатировать практически для любого качества воды.

Aquario AC 159-160A

Достоинства

  • Защита от коррозии;
  • Тихая работа;
  • Доступные запчасти;
  • Легко монтировать самостоятельно.

Недостатки

  • Малая мощность;
  • Корпус из пластика низкого качества.

Пользователи отмечают, что у насоса не совсем удачное расположение труб входа и выхода, поэтому иногда при монтаже возникают трудности. Например, в узкую нишу устройство не поместится.

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях.

Насос Comfort X15GR-15 с воздушным типом охлаждения
Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Джилекс Джамбо 50/28 Ч-18

Насосная станция для бытового использования имеет высокую пропускную способность –  4 м3/ч и напор 50 м. Станция имеет асинхронный электромотор, помпу, включается автоматически, если давление в системе труб уменьшается до 1,5 бар. Насос оснащен надежной защитой от перегрева мотора.

Детали станции изготовлены из нержавеющей стали, а сам корпус из чугуна, из-за этого устройство имеет большой вес при маленьких габаритах. На корпусе расположены несколько герметичных кнопок для управления.  Насос легко разобрать и почистить при необходимости.

Джилекс Джамбо 50/28 Ч-18

Достоинства

  • Хорошая мощность;
  • Компактные габариты;
  • В продаже много доступных запчастей;
  • Корпус из чугуна.

Недостатки

  • Маленькая мощность;
  • Отсутствует обратный клапан.

Прибор подходит только для повышения давления или для подъема воды из неглубокого колодца (до 5 м). Расширительный бак маленький, поэтому при небольших расходах воды насос автоматически выключается.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H
Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Dab E.sybox Mini 3

Насосная станция помещена в корпус из зеленого пластика, спереди размещен экран для управления работой устройства и демонстрации текущих параметров. Агрегат работает бесшумно, его детали защищены от пыли и грязи, он хорошо подходит для использования в загородных домах. Устройство обеспечивает работу всей необходимой бытовой техники.

Максимальная мощность – 800 Вт, напор –20 м, что является средними показателями для насосных станций. Пользователи отмечают, что при поломке самостоятельно оборудование собрать и разобрать затруднительно и подходящие запасные детали встречаются редко.

Dab E.sybox Mini 3

Достоинства

  • Практически бесшумная работа;
  • Мощность;
  • Качественная сборка;
  • Есть экран и меню управления на русском языке;
  • Можно повесить на стену.

Недостатки

  • Завышенная цена;
  • Корпус из некачественного пластика.

При повышении мощности, шум усиливается, поэтому лучше устанавливать станцию в технических помещениях. Есть перебои с обновлением операционной системы, иногда электронное управление «виснет».

Wilo PB-201EA – лучший водяной насос для подъема давления в немецком исполнении

Немецкий агрегат Wilo PB-201EA обладает: производительностью 3,3 м3/ч, напором 15 м, потребляемой мощностью 0,34 кВт. В конструкцию входят чугунный корпус с катафорезным покрытием, пластиковое колесо, бронзовые патрубки и вал из нержавейки.

Для ручной работы предусмотрен переключатель режимов, для автоматического функционирования – дополнительно датчик потока. Последний срабатывает при расходе минимум 2 л/мин.

Плюсы:

  • высокая максимальная температура жидкости – до +80 °С;
  • низкий уровень шума – максимум 41 дБ;
  • отсутствие материалов, неустойчивых к коррозии;
  • защита от перегрева и сухого хода; для охлаждения мотора предусмотрен вентилятор;
  • простые монтаж, эксплуатация и обслуживание;
  • долгий срок службы – 10 лет при гарантии в 1 год;
  • адекватная стоимость: купить повысительный насос Wilo PB-201EA можно за 7,9÷12,7 тыс. руб.

Минусы:

  • монтаж выполняется только горизонтально с креплением к основанию;
  • сравнительно большие габариты (22×18×24 см) и вес (7,5 кг).

Почему стоит выбрать для квартиры насос с водяным охлаждением

Многие люди предпочитают устанавливать в своей квартире агрегаты с водяным типом охлаждения. Это связано с тем, что насосы, повышающие давление воды в водопроводе с «мокрым» якорем, имеют компактные габариты, обладают невысоким уровнем шума и просты в обслуживании.

Компактный агрегат с водяным типом охлаждения
Компактный агрегат с водяным типом охлаждения

Помимо этого, подключение этого оборудования не представляет особых сложностей. Вначале в питающей магистрали вырезается отрезок трубы определённой длины, после чего монтируется агрегат, который функционирует по принципу проточного насосного оборудования. Установка выполняется непосредственно перед местом забора воды либо техникой (котлом, стиральной машиной, прочее), чтобы обеспечить для её работы нужный напор.

Сравнительная шкала технических характеристик водяного давления в насосах различных типов

Мировые производители насосов используют для напорных характеристик насосов разных типов следующие единицы измерения давления воды:

как правильно выбрать насос повышения давления

Для быстрых примерных бытовых расчетов подходит приблизительные соотношения этих величин:

как правильно выбрать повысительный насос

На практике, для нормальной эксплуатации бытовой гидротехники с автоматикой, пользования кранами расхода и работы санузлов, работы газовых колонок и котлов достаточно поддерживать давления воды в трубопроводах в пределах 2-4 бар для всех основных моделей бытовых водных устройств.

Насосы автоматического режима работы

Первое, что кидается в глаза – цена. Да. Она выше их неавтоматизированных собратьев. Однако, эти финансовые затраты с лихвой перекроются экономией электроэнергии и бесперебойностью работы водоснабжения. Ко всему прочему, не забывайте о значительно большем ресурсе работы на отказ, а, следовательно, экономии на ремонте.

Особенное внимание следует уделять, в случае, когда на вашей линии случается полное отключение воды. Моторы насосов охлаждаются за счёт тока прокачиваемой воды. В случае работы «на сухую», насос быстро перегреется и вскоре выйдет из строя, чего очень не хотелось бы.

Справедливости ради заметим. На сегодняшний день существует масса моделей, которые изначально оборудованы системами защиты от «сухой» работы и датчиками тока для включения насоса.

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы.

Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района. В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование.

Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея – потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах – это нарушение требований пожарной безопасности. При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм.

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.



Источники: https://montagtrub.ru/nasos-povyshayushhij-davlenie-v-vodoprovode-modeli-vybor-ustanovka/, https://www.vseinstrumenti.ru/articles/sad/nasosy-dlya-povisheniya-davleniya-vodi/, https://ExpertVybor.ru/top-7-luchshih-nasosov-dlya-povysheniya-davleniya-vody/, https://nasosov.by/info/article/kak_vybrat_nasos_povysheniya_davleniya/
Регина Москвичева

Получила диплом ВСИТ (Восточно-Сибирский институт туризма, филиал Российской международной академии туризма).

Оцените автора
( Пока оценок нет )
О трубах
