На какую глубину опускать насос в скважину: полный цикл – от определения глубины до подключения
При организации бытового водоснабжения на участке, бурение скважин на воду в качестве водозаборного источника является оптимальным вариантом – они намного дешевле колодцев и позволяют добывать воду со значительных глубин. При монтаже насосного оборудования в колонну из обсадных труб, часто возникает вопрос, на какую глубину опускать насос в скважину.
Для правильного решения поставленной задачи следует учитывать множество факторов, связанных не только с техническими характеристиками погружного электронасоса, но и параметрами скважины – ее дебитом, статическим и динамическим уровнем, которые подвержены сезонным изменениям.
Точное определение глубины погружения позволит сэкономить финансовые средства при приобретении глубинного электронасоса, ведь модификации, рассчитанные на работу под давлением большого столба воды, стоят значительно дороже приборов с небольшими пределами спуска под водный горизонт.

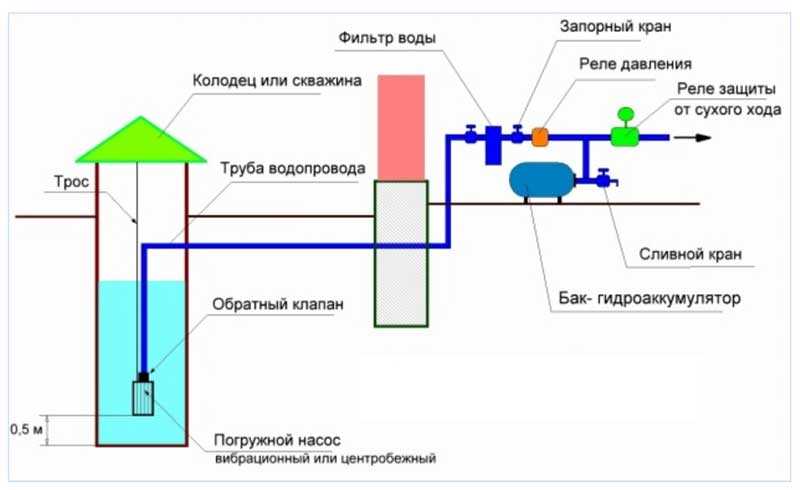

Рис. 1 Схема подключения скважинного насоса
Виды и глубины скважин
Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.
Абиссинская скважина
Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.
Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.
Скважина на песке
Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.
На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).
Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.
Рис. 2 Виды скважин для установки погружного насоса
Артезианская скважина
При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.
Пределы глубин размещения электронасоса в скважине
Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.
Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.
Рис. 3 Показатели уровня воды
Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.
Если насос монтируют в скважину на песке, то следует учитывать тот фактор, что в придонной области фильтра повышенная концентрация взвешенных частиц песка и глины – их всасывание электронасосом приведет не только к его поломке, но и быстрому забиванию фильтров и последующему выходу всей водопроводной системы из строя.
К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.
На какую глубину опускать насос в скважину – методы определения
Самым простым способом определить, на какую глубину следует погрузить электронасос, является измерение расстояния от верха грунта до скважинного дна. Можно его предварительно померить, опустив в канал на тросе тяжелый предмет до соприкосновения с донной поверхностью, а затем измерив длину троса рулеткой.
Более простой вариант – погружение в источник уже привязанного к тросу и подсоединенного к напорному трубопроводу и линии электропитания насоса. При опускании до соприкосновения с дном электронасос затем приподнимают на 1 метр, определяя таким образом выбор положения устройства в скважинном источнике при дальнейшей эксплуатации.
Рис.4 Размерные параметры расположения погружного электронасоса в скважинном канале
Данный способ имеет ряд недостатков, о которых будет рассказано ниже, более рациональной и эффективной является другая методология, основанная на замерах статического и динамического порога. Обычно данные о статическом и динамическом уровне, а также о дебите скважины, содержатся в ее паспорте и рассчитаны на использование насоса с определенными напорными и объемными характеристиками.
Необходимо помнить, что при использовании другого насосного агрегата динамический порог и дебит (не все знают, что скорость притока воды в скважину связана с объемом оттока) изменятся, и замеры придется делать заново.
Статический уровень можно определить измерением расстояния от поверхности земли до водного зеркала при отсутствующем в скважине электронасосе, для этого проще использовать длинную рулетку или капроновый шнур с привязанным легким предметом – после провисания его извлекают и замеряют длину опущенного участка.
Для определения динамического порога насос опускают в скважину и включают на полную мощность в течение 1 часа, если подача воды прекращается, глубину погружения увеличивают на несколько метров. По окончании отведенного времени опущенный электронасос извлекают на поверхность, уровень определяют по расстоянию от водного отпечатка на трубопроводе до точки его соприкосновения с поверхностью земли.
Рис. 5 Глубинный насос для водоснабжения в кессонном колодце – примеры подключения
Зная динамический уровень, определить глубину спуска насоса не составит труда – он опускается ниже найденной отметки на 1 – 3 м. После этого его окончательно фиксируют в скважинном оголовке, обрезая лишний отрезок пластиковой трубы и подсоединяя к нему водопроводную магистраль. Методика размещения глубинного насоса с учетом динамического водного уровня имеет следующие преимущества:
- Всасываемая с поверхностных слоев вода, в отличие от придонной области, имеет минимальное количество взвешенных частиц песка и глины.
- Более высокое расположение позволяет сэкономить некоторое количество материалов (трос, кабель, трубы ПНД), снизить общий вес конструкции и облегчить ее обслуживание.
- Выпускаемое промышленностью погружное насосное оборудование устанавливается на различные глубины от поверхности воды, максимальные значения которых указываются в паспортных данных. Стоимость агрегата напрямую связана с глубиной его погружения под воду (на электронасос давит столб воды высотой от точки его расположения до статического уровня), поэтому, чем выше в скважинной шахте расположена модель, тем более бюджетный вариант можно выбрать.
Использование недорогих российских и китайских моделей становится более безопасным при малых глубинах, ведь нередко встречаются случаи, когда корпус отечественного или китайского прибора не выдерживает давление водного столба, и масло из его внутренней ванны попадает в скважинный источник.
Рис. 6 Скважинные оголовки и адаптеры – внешний вид
about:blank
Как опустить насос в скважину
Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.
В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.
Подготовка насоса к погружению
Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:
- В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
- Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.
Рис. 7 Подготовка к монтажу скважинного насоса в источник
Границы глубины установки насоса в скважине
При установке погружного оборудования важно учитывать следующие ограничения:
- насосный прибор, погруженный в середину водного пласта, должен иметь над собой не менее 1 метра воды;
- устройство не должно соприкасаться со скважинным дном.
Схема расположения уровней различных подземных вод.
Первое ограничение обусловлено принципом работы погружного насосного оборудования и его устройством. Скважинный насос не всасывает окружающую воду. Отбор и подача ее наверх осуществляется за счет объема воды, которая под давлением попадает в устройство. Кроме того, охлаждение оборудования происходит за счет окружающей среды. Недостаточное количество жидкости чревато перегревом прибора и его быстрым выходом из строя.
Ограничение по расположению насосного оборудования над дном связано с тем, что в нижнем водном слое присутствует большое количество твердых частиц грунта. Особенно это касается песчаной выработки. Попадая внутрь механизма насоса, взвеси могут повредить его. Также частицы песка и глины загрязняют выкачиваемую воду, и она становится непригодной для использования в быту или питья.
Учитывая необходимость размещения устройства в нескольких метрах от дна и наличия воды над ним, легко рассчитать оптимальную глубину установки насоса в скважине.
Присоединение трубы к электронасосу и правильное закрепление троса
После подготовки электронасоса приступают к его установке в скважинную шахту, операции проводят в следующем порядке:
- Перед работой нужно знать глубину опускания электронасоса, которая определяет основные размеры. Вначале отрезают водопроводную трубу ПНД и трос необходимой длины, протяженность электрокабеля питания рассчитывают заранее на этапе подготовки агрегата к спуску.
- Вкручивают в выходной фитинг электронасоса переходную муфту для подсоединения к трубе ПНД, при отсутствии в приборе обратного клапана его должен иметь переходник.
- При помощи компрессионного фитинга производят подключение трубы ПНД к электронасосу, если используют оголовок, через него предварительно протягивают трубу и шнур электрического питания.
- Протягивают трос из нержавейки, или более дешевый стальной в пластиковой изоляции, через ушки в корпусе насоса, фиксируют его специальными зажимами в двух местах, сталь на торце покрывают водонепроницаемым клеем.
- Обматывают изолентой все фиксаторы и торцы троса.
- Соединяют вместе электрический кабель, трубопровод и трос при помощи стяжек или изоляционной ленты с шагом 1 – 2 м.
- Подвешивают трос на карабин к оголовку и спускают электронасос в колодец скважинного канала, выступающий отрезок напорной трубы обрезают и подключают через компрессионные фитинги к трубопроводной магистрали, после чего система готова к эксплуатации.
При размещении электронасоса в скважине посредством адаптера, все подготовительные процедуры и его присоединение к тросу и напорному трубопроводу выполняют приведенным выше способом, установка адаптера производится с помощью фитинга соединением ласточкин хвост, который крепится к концу пластиковой трубы при помощи компрессионной зажимной гайки с конусным кольцом.
Для спуска используют отрезок трубы с наружной резьбой, который прикручивают к ответной части адаптера, после ее спускания и соединения со вторым элементом, расположенным на стенке обсадной колонны, монтажную трубу выкручивают.
Верх скважины закрывают крышкой, к которой есть возможность привязать трос и протянуть через корпус шнур питания.
Рис. 8 Подключение насоса посредством адаптера
Рекомендации по размещению насоса и выбору его положения
При расчете на какую глубину погружать насос в скважину и расположении насоса в скважине полезно соблюдать следующие рекомендации:
- Электронасос не должен соприкасаться со стенками колонны, поэтому его подвешивают строго по центру оголовка.
- При опущенном электронасосе в скважину на песке ниже динамического уровня, расстояние от поверхности воды лучше сделать немного больше рекомендуемого, к примеру, 5 метров. Это поможет избежать неприятных последствий ситуации, когда в процессе эксплуатации происходит заиливание источника, снижается его дебит и соответственно динамический порог. Чтобы в дальнейшем опустить электронасос поглубже, придется удлинять или менять водопроводную трубу и трос, обрезанные под оголовок – это приведет к неоправданным финансовым расходам.
- Если по параметрам скважины электронасос приходится располагать в придонной области, лучше использовать винтовые виды – они лучше справляются с перекачкой загрязненной воды, а замена их простых деталей обходится дешевле.
Рис. 9 Спуск насоса в скважину
При размещении электронасоса в скважине желательно применять такие характеристики, как динамический и статический уровень. Опускание насосного оборудования чуть ниже динамической отметки способствует меньшей нагрузке на корпус и рабочий механизм агрегата, забору более чистой воды из источника, позволяет сэкономить материалы и упрощает обслуживание.
about:blank
Расчёт глубины для установки насоса в скважину
Бурение скважин — дело непростое, поэтому собственники земельных участков нередко прибегают к помощи специалистов. А насос предпочитают устанавливать самостоятельно, что позволяет ощутимо сэкономить бюджет. Давайте разберемся, на какую глубину опускать насос в скважину. Если ее правильно определить, срок службы устройства существенно увеличится, проблем с бесперебойной подачей воды тоже не должно возникнуть.
Определение оптимальных глубин установки насоса
Первое, что нужно сделать, это учесть вид и характер скважины — является ли она абиссинской, артезианской или расположенной на песке. Кроме этого, следует принять во внимание такие параметры:
- статический (расстояние от верхней точки до края водного зеркала) и динамический (высота водного зеркала при работающем насосе) уровни;
- дебит (количество воды, выдаваемой за 1 час).
Наиболее важным показателем является динамический уровень. Статический носит, скорее, справочный характер.
Все параметры можно найти в паспорте, который выдается при бурении. Если операция выполнялась квалифицированными специалистами, с этим не должно возникнуть проблем. В паспорте также будет указано, при какой производительности фиксировался динамический уровень.
Важно учесть следующие моменты:
- подобрав устройство с подачей больше, чем скважина может выдать, оно может выйти из строя;
- статический и динамический уровни, а также дебит могут изменяться в зависимости от сезона и в случае, когда колодец давно не эксплуатировался;
- следует внимательно изучить технические характеристики, которые существенно влияют на глубину погружения насоса в скважину.
Основные правила определения уровня погружения насоса:
- насос должен находиться ниже динамического уровня не менее 1 м;
- оптимальная установка насоса относительно дна скважины — не менее 3 м.
Пример определения глубины погружения скважинного насоса:
- Исходные данные: глубина — 25 м, динамический уровень — 15 м.
- Решение: столб воды составляет 10 м (25-10). Таким образом, диапазон погружения для насоса составит от 16 (15+1) до 22 м (25-3).
about:blank
Как правильно закрепить насос
После того как определились с глубиной, следует опустить насос в скважину, затем закрепить.
about:blank
Для этого производят такие действия:
- Контролируют расстояние до водного зеркала с помощью шнура с грузом.
- Готовят трос требуемой длины из стали или нержавейки, шланг для подъема воды и кабель. Соединяют их хомутами.
- Чтобы погасить колебания троса, на конце прикрепляют пружинящую подвеску. Этот маневр производится, если глубина скважины менее 10 м. Второй конец троса присоединяют к насосу.
- Проверяют надежность и герметичность соединений.
- Скважинный насос опускают с помощью механической или электрической лебедки. Следует наблюдать за тем, чтобы конструкция не касалась стенок во избежание повреждения деталей. Если расстояние слишком мало, необходимо использовать резиновое демпферное кольцо.
- Когда устройство опускается до требуемой глубины, трос закрепляют на крюке оголовка, крышку которого фиксируют на обсадной трубе.
- Запускают конструкцию в тестовом режиме.
Подключение можно считать выполненным, когда из шланга потечет чистая вода.
about:blank
about:blank
На какую глубину опускать насос в скважину
Довольно часто мы слышим жалобы: «Я поставил насос, но у меня все время идет муть с песком». «А у нас со старым насосом бежала чистая вода, а поменяли – пошла мутная, совсем испортилась». Так что сегодня – про это: на какую глубину, какой мощности и какой насос ставить в скважину на воду.
Краткий ликбез
Мы помним, что у скважины на воду есть внешняя труба (стальной кондуктор) и внутренняя труба (рабочая колонна, с фильтром или без). Кроме того, существует так называемый «удельный дебит» (строго говоря, термина «производительность скважины» нет). Он показывает, насколько глубже мы можем загрузить насос, чтобы получить больше воды.
В самой скважине вода набирается неравномерно: на разной высоте – по-разному. Не так, как если б вы открыли кран, и водичка побежала потоком с одинаковой скоростью, объемом и давлением. В пустую скважину вода сначала станет прибывать быстро, затем медленнее, потом остановится. Соответственно, чем глубже мы загружаем насос, тем больше можем взять воды в единицу времени. График при этом выглядит как с-образная кривая.
Есть также производительность насоса (с дугообразным графиком). Насос может либо высоко подбрасывать воду, либо на небольшую высоту, но значительно большее ее количество.
Вспоминаем и понятие уровня – статического (зеркала покоя) и динамического.
Статический уровень (зеркало покоя) – когда мы не качаем воду из скважины, и уровень воды стабилизируется на определенной глубине. Динамический уровень – когда забираем определенный объем воды с определенной глубины, после чего уровень останавливается в определенной точке.
Так вот насос определенной мощности и напорности должен быть установлен на определенную глубину. А именно – на 5 метров ниже, чем динамический уровень воды в скважине. В этих 5 метрах заложены в том числе сезонные колебания (как правило, зимой воды меньше вследствие перемерзания зон подпитки, а после паводка ее значительно больше).
К каждому насосу прилагается график, он не всегда совпадает с реальными рабочими характеристиками. Насос нужно подбирать таким образом, чтобы рабочая точка графиков оказалась где-то ближе к середине (с учетом потерь динамических, на водопотребление, на смены диаметров, краны или фильтры, на заужение, на характеристики самой скважины).
Если вы подобрали модель насоса с учетом всех перечисленных факторов, тогда вы точно будете знать, на какую глубину ставить насос. И тогда не сломается ни насос, ни скважина. Но! Это при условии, что скважина у вас нормальная.
Чего делать нельзя?
А нельзя делать то, что на каждом шагу предлагают мелкодырочники-бракоделы – вставлять случайный насос, который у них есть с собой, причем с запасом по мощности. Ставить более мощный насос по отбору воды, чем дает сама скважина на этой глубине, нельзя. Если у вас скважина нормальная, то вы сожжете насос. Если у вас скважина не нормальная, либо с каким-то дефектом, то она очень быстро умрет.
Когда вы меняете насос, не покупайте его с запасом по напорности. При отсутствии необходимости большего напора, излишний напор перейдет в излишнюю производительность. А она, в свою очередь, к смерти говноскважины, и довольно быстро. Потому что вода, которая поступает снизу, закончится, и начнет поступать вода сверху, которая потащит за собой гумус, песчинки суглинка или супеси, рыхлятину. Постепенно все это начнет накапливаться на дне, подниматься, и скважина превратится в яму с глиной.
Также не ставьте насос на забой, до упора, если не хотите вечно получать мутную воду с песком. Там должен находиться отстойник. А насос – минимум в 5 метрах от дна скважины. Еще лучше – выше фильтрующего элемента. И совсем хорошо – на 5 метров выше от начала глухой части рабочей колонны. Если насос поставить поближе к поверхности, он будет отбирать меньше воды. Опять же при условии: ваша скважина нормальная.
Чудеса ОФР
При сложных геологических условиях (карстовые образования и пр.) особенно тщательно выбирается глубина загрузки. Если это сделано, скважина будет воду давать нормально. Даже говноскважина, если 1,5 метра скважины известны, опытно-фильтрационные работы проведены, будет давать воду без мути, песка и механических примесей. Но химсостав все равно оставит желать лучшего.
Кто может установить насос правильно?
Правильно смонтировать насос могут те компании, у которых в штате работает гидрогеолог. Кто знает параметры скважины и собирается нести ответственность, в том числе финансовую, за работоспособность скважины – за ее качественные и количественные характеристики. Так что будьте внимательны, и не поддавайтесь на уловки бракоделов.
* Хотите знать больше? Полная информация находится в разделах нашего сайта по правильному обустройству скважин и системы водоснабжения дома. Остались вопросы? – Позвоните нам!
На какую глубину рекомендуется опускать насос в скважину?
Каждый счастливец, получивший в собственность долгожданный земельный участок, начинает его обустройство с организации источника воды. Если этот участок не богат родником, ручьем или озерцом, то выходов у хозяев ровно два: копать колодец или устраивать скважину. Первое #8211 весьма хлопотное занятие, а если делать колодец самому, то и небезопасное. Проще вызвать специалистов, которые пробурят и обустроят водяную скважину. Они даже могут сделать это «под ключ», с установкой соответствующего насоса.
Схема расположения уровней различных подземных вод.
Так обычно и поступают, но только установку насоса большинство предпочитают выполнять своими руками.
Причин тому может быть несколько:
- желание самостоятельно выбрать оптимальную модель погружного насоса, а не зависеть от решения подрядчика
- намерение выполнить опускание насоса самостоятельно и тем самым сэкономить средства на оплате работ.
Границы глубины установки насоса в скважине
Схема установки насоса в скважине.
Большинство имеющихся рекомендаций по вопросам о том, как осуществлять опускание насоса в скважину, сводится к следующим допускам:
- такое устройство, будучи опущенным внутрь водяного пласта, должно иметь над собой не менее одного метра водной поверхности
- насос не должен соприкасаться с дном скважины.
Первая рекомендация имеет безусловный характер и вытекает из принципов работы и устройства погружных насосов. Во-первых, такие устройства сами не всасывают окружающую воду, а откачивают наверх ту, которая затекает в них под давлением верхних слоев, во-вторых, они сконструированы так, что окружающая их вода является той охлаждающей средой, без наличия которой нормальная работа погружных моделей невозможна. Неохлаждаемые узлы насоса очень быстро начнут перегреваться, что ведет к выходу их из строя.
Вторая рекомендация связана с тем, что в придонном водяном слое, особенно у песчаных скважин, особенно много взвеси, состоящей из частиц грунта. Эти частицы, попадая в качающее устройство, заиливают, засоряют его, к тому же наверх по выводному шлангу будет идти грязная вода, чему вряд ли обрадуются хозяева участка, использующие поступающую воду не только для полива.
Таким образом, приняв за основу то, что погружной насос должен находиться не на дне скважины, а с другой стороны, должен иметь над собой известный минимум количества воды, можно определить, на какую глубину имеет смысл опускать насос в скважину.
Определение оптимальных глубин установки насоса
Практический метод
Схема подключения насосов для скважин.
Практики, основываясь на своем опыте, рекомендуют решать такой вопрос следующим образом:
- первоначально осуществить опускание насоса до дна скважины
- убедившись, что устройство достигло дна, поднять его вверх на 1,5-2 м
- зафиксировав местоположение насоса, проверить его работу и качество подаваемой им воды
- при отсутствии замечаний произвести окончательную фиксацию устройства.
Метод использования динамической характеристики скважины
Схема скважины и ее глубина.
Отправной точкой для подготовки ответа на вопрос о том, на какую глубину опускать насос, может служить одна из основных характеристик скважины #8211 ее так называемый «динамический уровень». Эта динамическая характеристика отражает данные о расстоянии между поверхностью земли и поверхностью водоносного слоя, в который опущена данная обсадная труба. Причем в этом случае имеют в виду уровень поверхности воды в трубе, который создается при работающем скважинном погружном откачивающем устройстве. И определяют его в сезон максимального потребления воды, как правило, в летние месяцы.
Эта динамическая характеристика, зафиксировавшая максимальное «проседание» верхней границы водоносного слоя, определила вертикальную отметку, ниже которой вода, даже при максимальном разборе, опускаться не должна. Вследствие этого, учитывая необходимость создания водяного давления на скважинное устройство откачки воды для его нормальной эксплуатации, минимальная глубина установки погружного насоса может быть определена в 1 м, считая вниз от динамической отметки скважины.
Однако установка скважинного откачивающего устройства, мощность которого будет позволять производить откачку больших объемов воды, нежели будет поступать в обсадную трубу за это же время, может привести к «проседанию» верхнего слоя воды ниже динамической отметки скважины, вплоть до точки забора воды насосом, что чревато выходом из строя откачивающего устройства.
Поэтому, решая вопросы о снабжении земельного участка водой, следует серьезно продумать все соответствующие шаги, в том числе и собственное участие в выборе и установке скважинного погружного насоса.
В любом случае, взяв за основу динамическую характеристику для определения того, на какую глубину опускать насос в скважину, желательно необходимые исходные данные иметь. Проще тем, у кого подряд на бурение выполняли добросовестные специалисты, которые, выполнив работы по устройству водяной скважины. оформили на нее стандартный паспорт, указав в нем все необходимые данные, в том числе:
- статический уровень (расстояния между поверхностью земли и поверхностью устоявшейся воды в обсадной трубе)
- динамический уровень
- дебит скважины.
Схема обустройства скважины.
Последний параметр характеризует производительность скважины, то есть ее способность восполнять отбор воды некоторым объемом в единицу времени. Если производительность скважинного погружного откачивающего устройства будет больше, чем производительность скважины, то последняя в итоге высохнет. Поэтому следует обязательно учитывать, что глубина установки насоса и его производительность находятся в прямой связи. Здесь можно отметить, что для откачивающих устройств с разной производительностью динамический уровень в одной и той же скважине не будет совпадать.
Для тех, у кого необходимых паспортных данных на скважину нет, возможность определения динамического уровня лежит в практической плоскости. Для этого рекомендуется, запустив подачу воды через погружной насос, опущенный в обсадную трубу почти до конца, не доходя до дна 2-3 м, через 50-60 минут определить, на какой глубине находится в трубе поверхность воды. Полученные данные дадут приближенный динамический уровень.
Метод использования динамического уровня, как выше отмечалось, критичен к излишней производительности скважинного погружного насоса, а также к разбору воды водоносного горизонта в жаркие периоды.
Существует много сторонников как придонного расположения скважинного погружного откачивающего устройства, так и расположения в верхней части обсадной трубы. Каждый из этих вариантов имеет свои достоинства и недостатки, которые следует иметь в виду при принятии взвешенного решения. При этом также желательно учитывать советы и стандартные рекомендации:
- При выборе погружного насоса обязательно следует соотносить его производительность с производительностью скважины.
- Перед установкой такого устройства имеет смысл внимательно ознакомиться с его эксплуатационными характеристиками и с инструкцией по использованию.
- При «нижней» установке устройства между ним и дном должно быть не менее 1,5-2 м.
- При его «верхней» установке желательно устанавливать в скважине датчики «сухого хода», для обеспечения своевременного выключения насоса при «проседании» водного слоя, или применять скважинные погружные насосы, имеющие в своей конструкции соответствующую защиту.
Правильно рассчитанная глубина установки насосного оборудования определяет, в итоге, срок «жизни» насоса, а иногда и срок использования скважины.
Необходимо также отметить, что не рекомендуется в скважинах использовать устройства вибрационного типа, которые своей работой наносят вред самой скважине, вплоть до полной ее остановки. Особенно это касается скважин, заканчивающихся песчаным горизонтом.
Важные факторы при определении глубины погружения насоса
До погружения насоса в скважину требуется максимально точно определить длину троса. Это необходимо, чтобы установить оборудование на конкретной глубине. Данное условие обусловлено тем, что, только выбрав правильный уровень установки насоса, можно добиться полноценного и стабильного водоснабжения.
Основными факторами, исходя из которых, определяют оптимальный уровень погружения, являются:
- Насосное оборудование, опущенное в середину водного пласта, должно располагаться таким образом, чтобы над ним было не меньше 1,0 м воды;
- Насосное оборудование не должно касаться скважинного дна.
Первый фактор определяется собственно принципом функционирования погружного насосного оборудования и его конструкцией:
- он не всасывает воду, а откачивает и подает наверх тот водный объем, который поступает в насос под давлением верхнего водного слоя;
- конструкция насосного погружного оборудования предполагает его охлаждение за счет окружающих водных слоев, в противном случае, перегрев насоса приводит к его полному выходу из строя.
Второй фактор обусловлен наличием в нижнем слое (у дна скважины) взвесей частиц песка, глины, которые не только загрязняют выкачиваемую воду, но, проникая внутрь конструкции насоса, способны его засорить, что существенно снижает срок его службы.
Глубина спуска электронасоса в скважину
Важными параметрами при опускании погружного электронасоса считаются величины динамического порога, статической отметки. Для определения уровня статического измеряется отрезок между зеркалом воды и входом в обсадную трубу после закончившегося водозабора. Фиксация динамического порога отмечается, когда вода остановилась на точке равновесия, на одной отметке в процессе откачивания и поступления жидкости при включенном насосе. Значение его также равно отрезку от земли до воды. Динамический порог обязательно нужно учитывать, когда приходится опускать насосный агрегат в скважину. Погружному электронасосу необходимо размещаться приблизительно на три метра ниже него.
2 условия оптимального уровня погружения насоса от дна
До погружения насоса в скважину требуется максимально точно определить длину троса. Это необходимо, чтобы установить оборудование на конкретной глубине. Данное условие обусловлено тем, что, только выбрав правильный уровень установки насоса, можно добиться полноценного и стабильного водоснабжения.
Условие #1: Насосное оборудование, опущенное в середину водного пласта, должно располагаться таким образом, чтобы над ним было не меньше 1,0 м воды.
Данный фактор определяется принципом функционирования погружного насосного оборудования и его конструкцией:
он не всасывает воду, а откачивает и подает наверх тот водный объем, который поступает в насос под давлением верхнего водного слоя;
конструкция насосного погружного оборудования предполагает его охлаждение за счет окружающих водных слоев, в противном случае, перегрев насоса приводит к его полному выходу из строя.
Условие #2: Насосное оборудование не должно касаться скважинного дна.
Данный фактор обусловлен наличием в нижнем слое (у дна скважины) взвесей частиц песка, глины, которые не только загрязняют выкачиваемую воду, но, проникая внутрь конструкции насоса, способны его засорить, что существенно снижает срок его службы.
