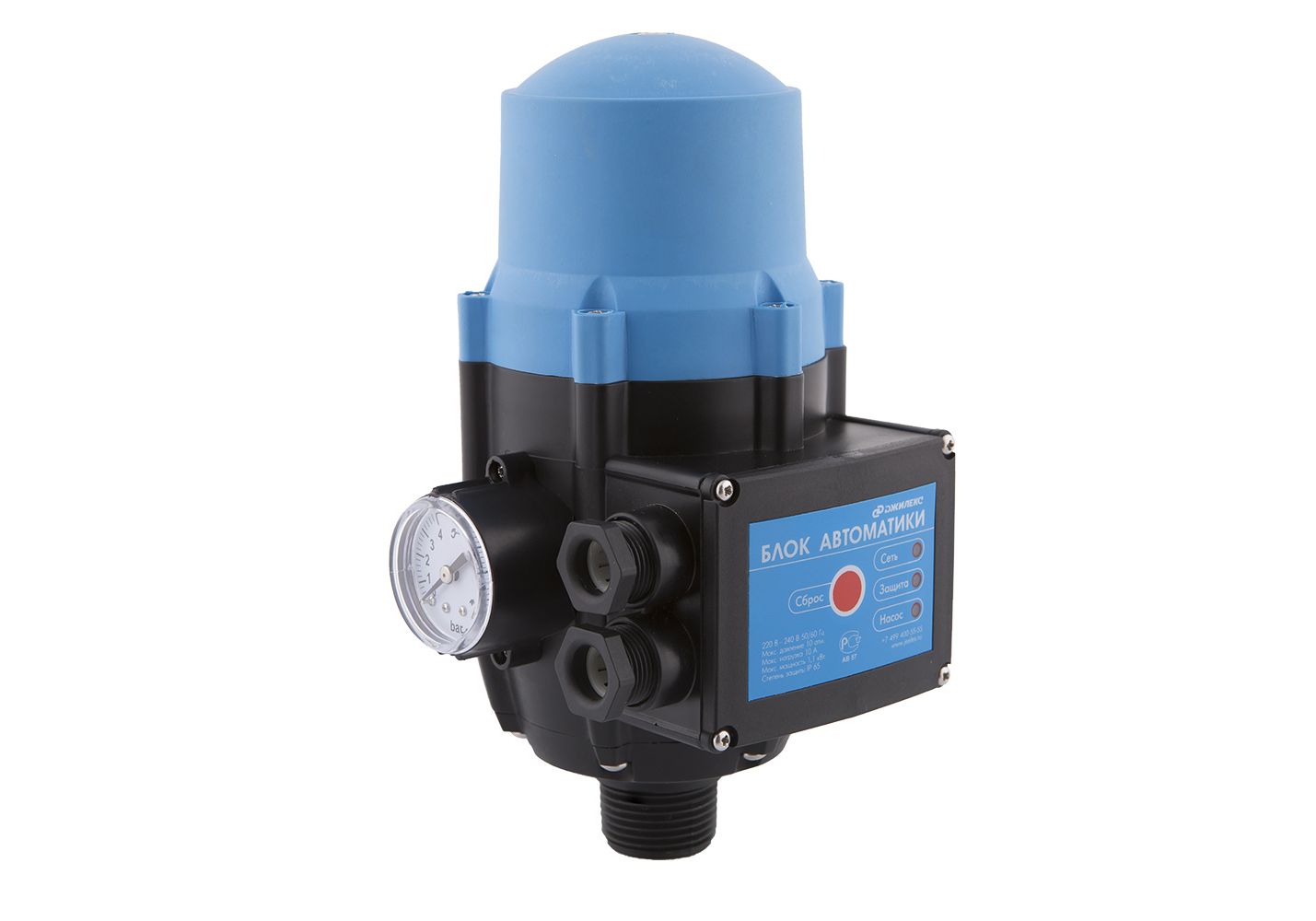

Автоматика для скважины

Адаптер – что это такое

До появления адаптеров вверх обсадной колонны скважин прятали в герметичный кессонный колодец, углубленный в землю на 1,5 – 2 метра. Электронасос привязывали к специальному оголовку за трос, там же закрепляли и напорный трубопровод, по которому от насоса поступала втянутая вода. От оголовка отходил подземный трубопровод, по которому водный поток направлялся в дом.

Адаптер на скважину выполняет часть функций оголовка. В него входит напорный трубопровод от электронасоса и отходит водопроводная магистраль в дом. Сам электронасос дополнительно фиксируют на тросе, который привязывают к закрытой крышке на торце обсадной колонны. Также через клеммную колодку крышки подключают кабель электропитания насоса.

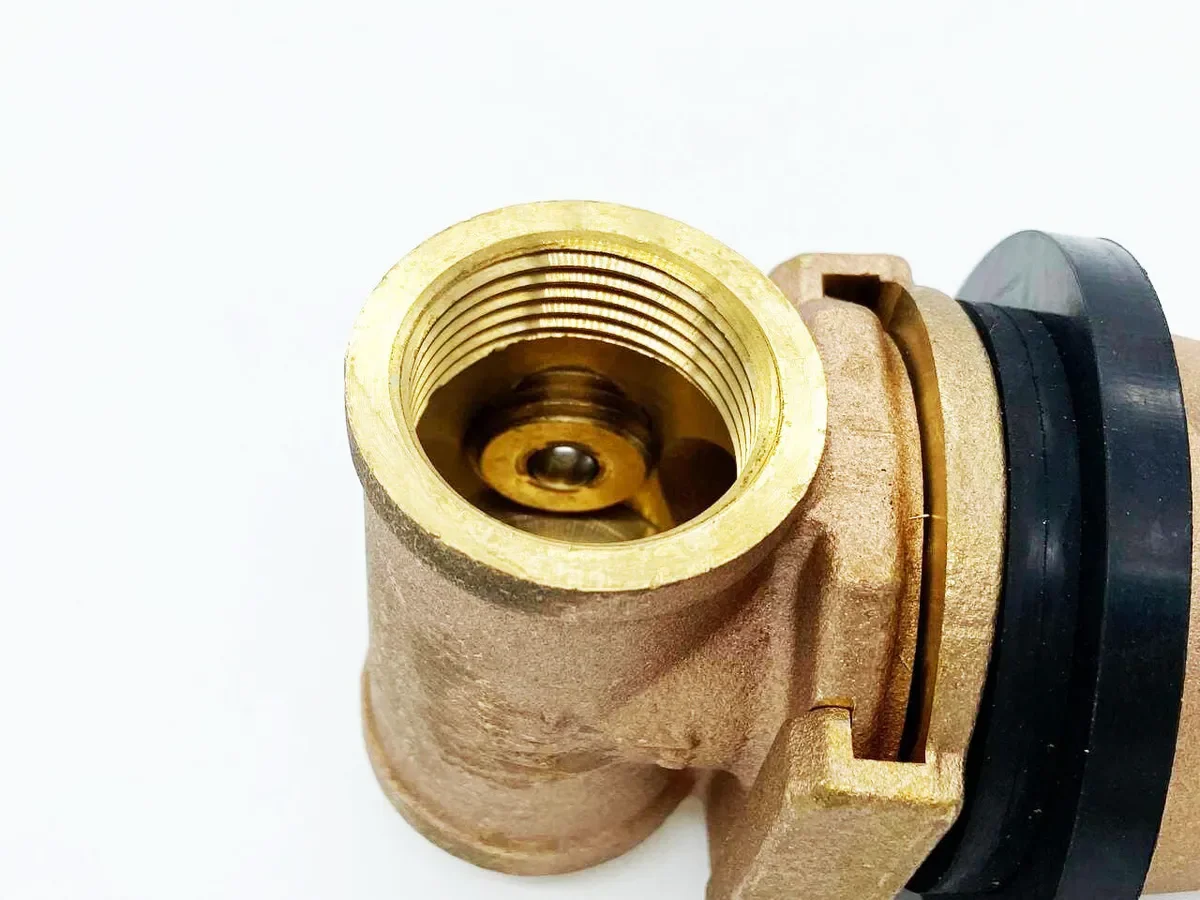

Конструктивно адаптер представляет собой металлический узел, состоящей из двух частей, помещаемых внутрь обсадной колонны. Адаптер включает в себя разъемные детали – одну вставляют через прорезанное боковое отверстие в трубу обсадки, а вторую съемную вместе с напорным трубопроводом одевают на нее сверху. Герметичность стыка между деталями обеспечивает соединение ласточкин хвост.

Для опускания съемного элемента используют специальную монтажную штангу с резьбой на конце, которую вкручивают в резьбовой патрубок детали.

Адаптер оснащен герметизирующими резиновыми уплотнителями, которые размещаются с двух сторон сквозного отверстия в обсадной колонне.

Описанная конструкция, которая крепится в стенку обсадной трубы, является общеизвестной и самой распространенной.

Существуют и другие разновидности скважинных адаптеров, одна из них принадлежит американской фирме Merrill. Для повышения надежности крепления в узел включена опорная планка, которая ложится на верхнюю кромку обсадной колонны. Еще более повышает прочность крепления хомут, который проходит вокруг трубы и сквозь два отверстия в адаптере, фиксируясь накидными гайками.

Так как при таком методе крепежа нагрузка на стенки вырезанного отверстия минимальна, данную разновидность рационально использовать на обсадных колоннах из пластика.

Основными материалами изготовления скважинного адаптера являются латунь, реже встречаются изделия из бронзы и нержавейки.

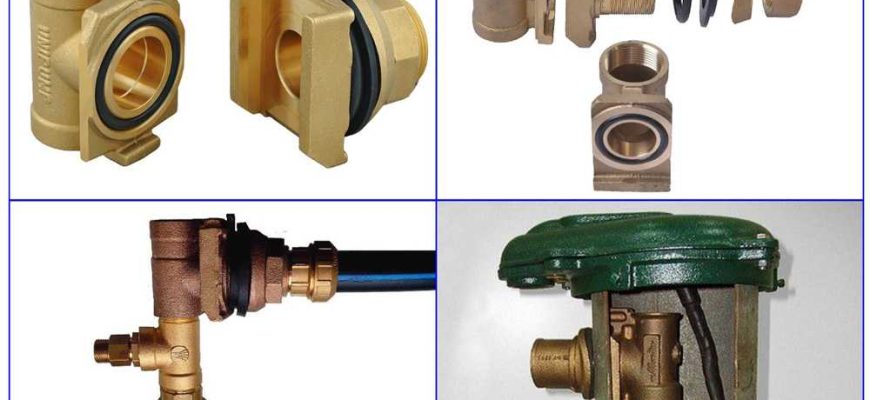

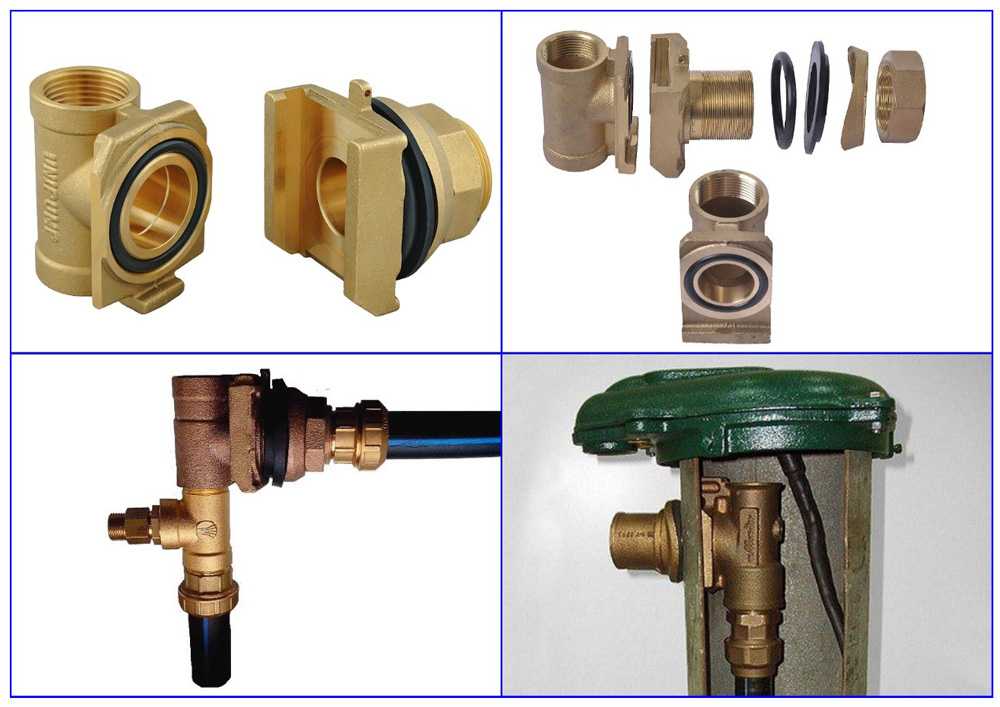

Рис. 2 Конструктивное устройство и размещение адаптера

Плюсы скважинного адаптера

1. Доступная цена – главное преимущество адаптера. Он стоит около 5000 руб. Для сравнения, качественный пластиковый кессон обойдется примерно в 40000 руб.

2. Сравнительно недорогой монтаж. При монтаже кессона нанимают спецтехнику и копают котлован, заливают в нем бетонную плиту, делают якорение. При монтаже адаптера этих расходов нет. Земляные работы ограничиваются копкой траншеи под трубу. Затем выпиливают в стенке трубы отверстие, опускают и закрепляют резьбовую часть адаптера. Далее соединяют вторую часть адаптера с насосом, опускают ее в трубу и соединяют через клиновой замок («ласточкин хвост») с неподвижной частью. В компании Загород стоимость монтажа составляет 4500 руб.

3. Можно проложить трубу ниже глубины промерзания. Этим скважина с адаптером выгодно отличается от летней скважины, из которой труба обычно не прокладывается до дома. На зиму летнюю скважину надо утеплять или полностью переделывать под адаптер или кессон. Об этом читайте в нашей статье Обустройство скважины своими руками.

4. Не занимает место на участке. Кессон имеет большие габариты и под него надо подготовить место. При монтаже адаптера такой проблемы не возникает.

5. Подходит для высоких грунтовых вод. В адаптере предусмотрены резиновые уплотнительные кольца, которые смыкаются герметично. Вода не выливается из скважины и не попадает в нее в глине и/или при высоких грунтовых водах.

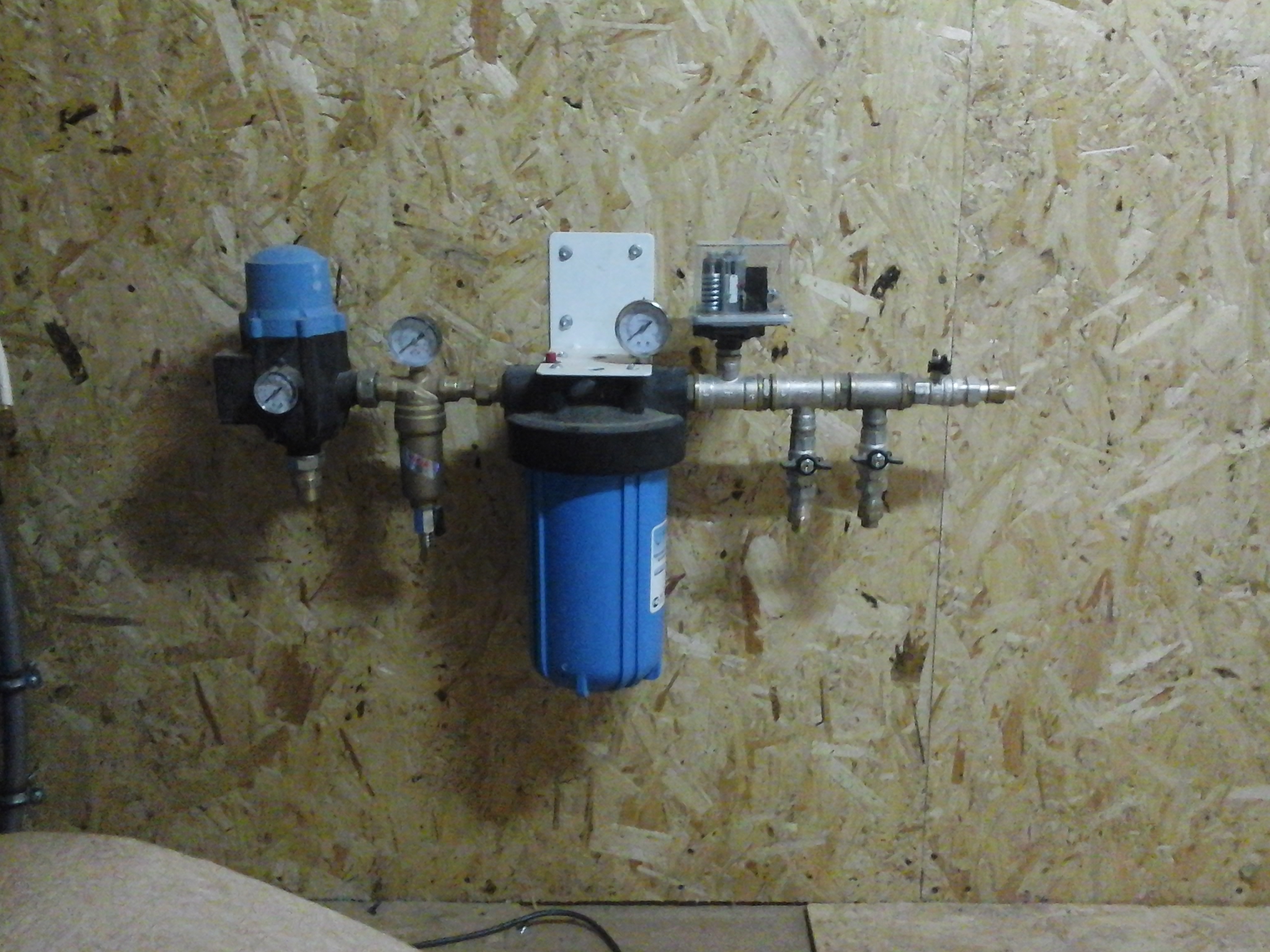

6. Автоматика в безопасности. Гидробак и реле давления монтируют в доме, затопление грунтовыми водами невозможно.

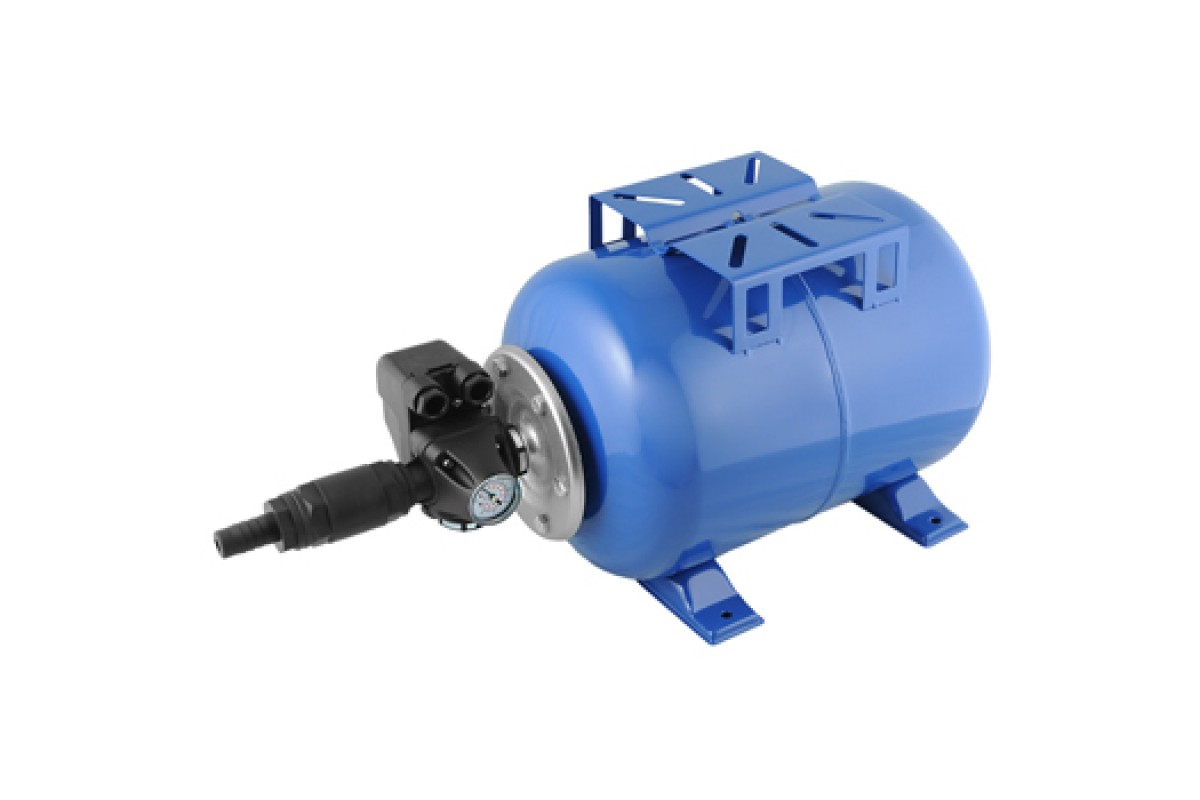

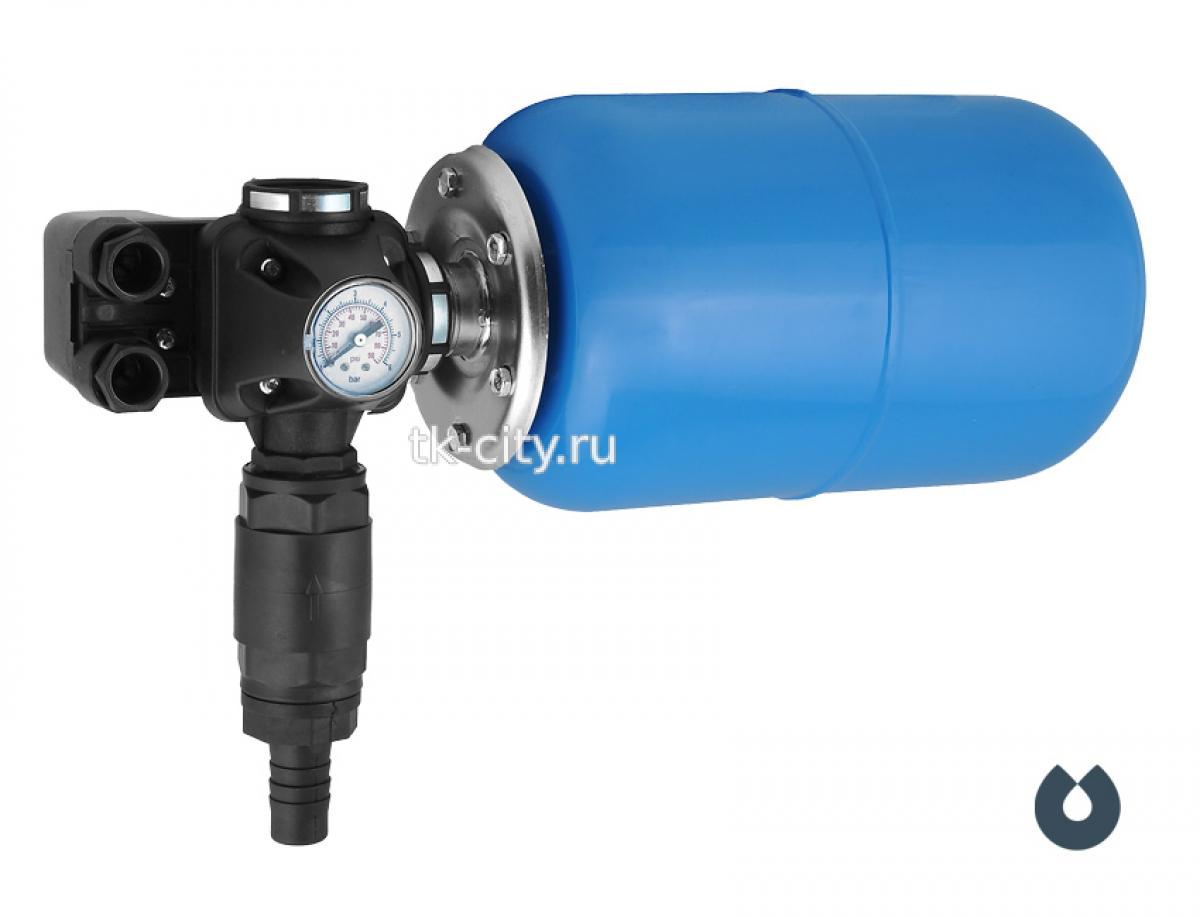

Гидроаккумулятор установлен в доме

Минусы скважинного адаптера

1. Можно сделать отвод только на одного потребителя или на одну постройку на участке. В крайнем случае можно сделать разводку из дома, после установки автоматики. Придется выводить трубы из дома и снова прокладывать их ниже глубины промерзания. Это будет недешево. Если планируется водопровод больше чем на одного пользователя или на одну постройку, то лучше установить кессон.

2. Автоматику ставят в доме, в санузле или в техническом помещении. Требуется место.

3. Адаптер забирает часть внутреннего диаметра трубы. При подборе насоса важно учитывать диаметр скважинной трубы. Он должен быть не меньше 113 мм, иначе насос с адаптером может не войти. У уже упоминавшихся адаптеров Merrill резьбовая часть не занимает место в трубе и не мешает установке насоса.

4. Из латуни вымывается цинк, который попадает в питьевую воду. Чтобы не возникло такой проблемы, надо покупать адаптеры из специальной латуни DZR, из бронзы или из нержавеющей стали.

5. Есть ограничение по глубине погружения насоса. Максимальная глубина – до 70 м, иначе адаптер может не выдержать.

6. Резиновые уплотнения во влажном грунте со временем рассыхаются. Рекомендуется проверять герметичность и менять резиновые кольца примерно раз в 5 лет.

7. Бывает трудно достать насос из скважины. Это частая жалоба заказчиков. Для установки и извлечения насоса нужен монтажный ключ. Его можно сделать своими руками. Для этого берут металлическую трубу и нарезают на ней резьбу 1” или 1¼”, ручку делают из тройника и обрезков труб, как на фото ниже. Стандартно извлечь насос не труднее, чем, например, разобрать оголовок в кессоне. Но иногда части адаптера «склеиваются» из-за коррозии или насос застревает в скважине. В этих случаях приходится вызывать мастера.

Самодельный Т-образный ключ для установки адаптера

8. Есть некоторые проблемы со сливом воды на зиму. При использовании погружного насоса на трубу устанавливают автоматический сливной клапан. Для слива надо просто открыть все краны в доме: давление упадет ниже 0,9 атм, клапан откроется, и вода сольется. Если применяют поверхностный насос (насосную станцию), то давления в системе нет, клапан не ставят и сливать воду сложнее. В кессоне можно установить кран для слива воды в ведро или в другую емкость.

Выводы. Основной недостаток адаптера – ограничение по числу отводов. Кроме того, при использовании насосной станции усложняется слив воды из системы. Ключевые преимущества адаптера: цена существенно ниже, чем у кессона, монтаж менее трудозатратный. Благодаря этому скважинные адаптеры становятся все более популярными.

Компания Загород выполняет монтаж водоснабжения со скважинным адаптером. Звоните! Мы расскажем вам о плюсах и минусах адаптера, назовем примерную цену на обустройство скважины с адаптером «под ключ». Произведем установку за 1 рабочий день с контролем качества. Работаем в Москве, СПб, Пскове. Принимаем заказы ежедневно с 9.00 до 20.00, без обедов и выходных.

•

  Водоснабжение частного дома

  Автономное водоснабжение – это основа комфортной загородной жизни. После установки водопровода вам не придется привозить воду на участок в канистрах или заказывать в цистерне. Она будет поступать прямо в дом, непрерывно и в нужном вам количестве: открыл кран – пошла вода! Если установить бойлер, то можно пользоваться и горячей водой.

•

  Водопровод на даче из скважины: схемы, устройство и инструкция с фото, как сделать своими руками

  Рассказываем о том, как провести воду в дачный дом от скважины своими руками: как провести водопровод с помощью скважинного адаптера, как правильно установить кессон; приводим подробные инструкции, схемы, таблицы; делимся секретами правильного обустройства воды в дачном доме.

•

  Водоснабжение дачи из колодца: как сделать своими руками, схемы, фото и подробные инструкции

  Рассказываем, как провести воду на даче от колодца своими руками, делимся секретами и тонкостями, приводим правильные схемы водоснабжения дачи от погружного насоса и насосной станции.

•

  Разводка труб водоснабжения в частном доме, как правильно сделать своими руками: схемы и нюансы монтажа

  Здесь мы подробно остановимся на способах внутренней разводки, материалах, правилах монтажа, монтажных схемах.

•

  Водопровод в частный дом из скважины под ключ

  Рассказываем, как провести воду в дом из скважины, в каких случаях выгодно устанавливать кессон, а в каких — скважинный адаптер.Описываем процесс монтажа, приводим реальные сметы.

Преимущества

При выборе адаптерного метода подсоединения глубинного электронасоса пользователь получает следующие преимущества:

• Адаптер со средней стоимостью 3000 руб. на 1 – 2 порядка дешевле кессонного колодца из любых материалов. А если учесть транспортные расходы, большой объем земляных работ при установке кессона, разница в финансовых расходах еще более возрастает.
• Устройство легко монтировать, однако для проведения работ понадобится специальная штанга и инструмент, которым проделывают сквозное отверстие в трубе обсадной колонны.
• Разъемное соединение ласточкин хвост, в котором резиновые прокладки плотно прилегают друг к другу, по паспортным данным способно выдержать давление до 8 атмосфер. Это в несколько раз выше стандартного напора в системах бытового водоснабжения 1,5 – 2 бара.
• Несущая способность адаптерного узла обеспечивает удержание веса от 400 до 800 кг – это позволяет подключать к нему мощный глубинный водяной электронасос.
• Скважина с адаптером в сравнении с кессоном на порядок лучше защищена от вандалов и краж. Помимо того, все соединения находятся под землей, часто обсадную колонну обрезают ниже уровня земли и накрывают герметичной крышкой, после чего засыпают землей. В итоге обнаружить расположение скважины на воду вместе с глубинным электронасосом невозможно без каких-либо отметок.
• Так как адаптер располагается ниже глубины промерзания, пользователю не придется тратить финансовые средства на его утепление. Этого нельзя сказать о кессонных колодцах, подверженных зимой промерзанию.

Рис. 3 Конструкция американского адаптера от компании Merrill

Недостатки

Хотя у адаптера имеются существенные преимущества, перечень недостатков также довольно обширен, основные из них:

• Широкое применение адаптеров ограничивает недостаточная для их монтажа прочность полимерных обсадных труб из непластифицированного поливинилхлорида НПВХ. Устройство обычно помещают на обсадные колонны из стали.
• Соединение ласточкин хвост, где две резиновые прокладки прилегают друг к другу без сильного прижима деталями с резьбой, не всегда обладает достаточной герметичностью. При высоком давлении в системе через него возможны протечки.

Покупателю при приобретении товара следует учитывать этот фактор, выбирая изделие с максимально тугим вхождением деталей при стыковке.

• Резиновые прокладки, которые находятся под землей, постоянно испытывают негативное воздействие агрессивной окружающей среды. Со временем они теряют свою пластичность и герметичность, начинают пропускать поверхностные воды, что приводит к заражению скважинного источника. Это вынуждает пользователя не реже одного раза в 3 года менять прокладки.
• Адаптер занимает определенное пространство внутри скважинной шахты. Это необходимо учитывать при покупке электронасоса или устройстве скважинной обсадной колонны. Между корпусом насоса и стенками труб должно быть достаточное расстояние для помещения внутрь адаптерного узла.

Рис. 4 Схемы монтажа адаптерного узла

Устройство адаптера

Конструкционно адаптер является герметичным разъемным соединением типа «ласточкин хвост» и состоит из трех основных частей. Съемная часть (клин) посредством компрессионного фитинга крепится на вертикальной трубе с насосом, а неподвижная часть (держатель) с направляющими для клина и резьбовым отводом при помощи радиусной шайбы и зажимной гайки крепится сквозь стенку обсадной трубы.

Установка скважинного адаптера

Монтаж/демонтаж насоса производят при помощи монтажной штанги, которая вкручивается в верхнее резьбовое отверстие на съемной части адаптера.

1. Адаптер монтируется ниже точки промерзания грунта. Для этого вокруг обсадной трубы скважины роется приямок;
2. С помощью коронки по металлу в трубе делается отверстие;
3. При помощи монтажной штанги в отверстие изнутри обсадной трубы устанавливаются соединенные вместе съемная и неподвижная части адаптера;
4. Резьбовой отвод неподвижной части заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками;
5. Далее к резьбовому отводу при помощи металлического компрессионного фитинга подключается горизонтальная труба в дом.

Некоторые монтажники поступают еще проще. В скважину опускается только та часть адаптера, которая крепится на обсадную трубу. Для этого используют простой монтажный ключ из длинного куска трубы, тройника и сантехнического бочонка.

Адаптер перед монтажом разъединяют, бочонок вводят внутрь той части адаптера, которую необходимо присоединить к обсадной трубе, опускают ключ в скважину, резьбовой отвод неподвижной части точно также, как и в стандартном способе заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками.

Адаптер для скважины – монтаж

Установка адаптера на скважину не является сверхсложной задачей и вполне по силам любому хозяину с техническими навыками и соответствующим инструментом. Если проводить все работы своими руками без использования техники, понадобится лопата для рытья канав и приямков, перфоратор или дрель с коронкой по металлу диаметром под 1-дюймовый или 1 ¼- дюймовый адаптерный переходник, разводной ключ.

При отсутствии монтажной штанги ее несложно изготовить самостоятельно. Для этого приобретают подходящий по размерам и шагу резьбы фитинг в виде муфты и прикручивают его к длинной металлической трубе.

Работы по монтажу адаптера проводят в следующей последовательности:

• Выкапывают около обсадной колонны со стороны установки адаптерного узла приямок шириной, удобной для размещения работника, и глубиной ниже точки замерзания. Обычно это расстояние в средней полосе не превышает 1,2 метра. Также прокапывают траншею для водопроводной ПНД трубы, идущей в дом, с небольшим уклоном в сторону скважинного источника.
• Просверливают в стенке трубы обсадной колонны перфоратором сквозное отверстие при помощи биметаллической коронки.
• Собирают адаптерный узел, накручивают его на монтажную штангу и опускают в скважинную шахту, направляя насадку в отверстие. Для лучшего обзора используют фонарик или подсветку сотовым телефоном.
• После продевания адаптера в боковое отверстие колонны, фиксируют его снаружи накидной гайкой и зажимают ее ключом.

Рис. 5 Последовательность монтажа адаптерного узла

• При помощи монтажной штанги извлекают съемную деталь с ласточкиным хвостом на поверхность, прикручивают к ней компрессионной гайкой напорный рукав вместе с электронасосом. На насос предварительно крепят трос для подвешивания и при необходимости удлиняют его кабель питания.
• Опускают на монтажной штанге съемную часть адаптера вместе с напорном рукавом и насосом в скважинный канал, стремясь попасть в боковые выступы соединения ласточкин хвост неподвижно закрепленной на стенках колонны детали.
• После фиксации выкручивают монтажную штангу и на верх помещают специальную крышку. К ней привязывают удерживающий электронасос трос и подключают его электрический кабель через боковую клеммную коробку. Так же к коробке подсоединяют электрокабель, отходящий от электрощитка.
• С наружной стороны подсоединяют к адаптеру трубопроводную магистраль водопровода, идущую в дом.
• По окончании работ все раскопанные участки обратно засыпают землей.

Рис. 6 Стоимость адаптеров в 2020 г

Применение скважинного адаптера в сравнении с кессонными колодцами позволяет собственнику сократить расходы в 10 – 20 раз. При этом скрытое местонахождение скважины с электронасосом послужит лучшей защитой от вандалов, а высокая глубина залегания предотвратит промерзание водопроводной магистрали в зимнее время.

Выбор адаптера

По конструкции все адаптеры приличных производителей примерно одинаковы, поэтому при выборе адаптера руководствуйтесь материалом, из которого он изготовлен. Самые дешевые адаптеры делают из латуни, самыми распространенными являются бронзовые адаптеры, самые качественные — из пищевой нержавеющей стали. В Европе широкое распространение получили адаптеры из сплавов по стандарту DZR (стандарт качества металла, который допускается для использования в системах питьевого водоснабжения европейского уровня).

• Материал

  От качества металла зависит надежность и герметичность соединения адаптера, а так же его прочность. Недавно на российском рынке появились легковесные китайские изделия, малый вес которых, по сравнению с брендовыми бронзовыми адаптерами, говорит об их низком качестве.

• Эксплуатация

  Еще один минус скважинных адаптеров — возможность попадания минеральных песчинок между прилегающими поверхностями клинового замка в процессе опускания/извлечения насоса. Это приводит к закусыванию замка — при попытке разъединить адаптер потребуются значительные усилия, а в некоторых случаях отсоединить съемную часть вообще не получится. Придется обкапывать обсадную колонну и ремонтировать либо полностью заменять адаптер.

• Конструкция

  Выступающая на несколько сантиметров внутрь обсадной трубы часть адаптера с клином затрудняет опускание/извлечение насоса. Придется или выбирать насос меньшего диаметра (что сужает выбор насосов из имеющихся в продаже типоразмеров), или увеличивать диаметр обсадной трубы, что повысит стоимость труб и бурильных работ.

Впрочем, существуют и адаптеры, не имеющие частей, выступающих внутрь обсадной трубы. Это адаптеры известного американского концерна Merrill. Но и у них есть свои недостатки.

Заключение: скважинный адаптер или кессон?

Исходя из невысокой стоимости как самих адаптеров, так и работ по их установке в скважину, вы можете на себе проверить достоверность рекламных обещаний о долгом и безаварийном сроке их эксплуатации. Даже если работа этого приспособления вам не понравится, всегда можно вернуться к проверенной схеме.
