С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику – ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 – 20 см. При использовании специальной техники для рытья траншей – бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Техника и приспособления для рытья траншей

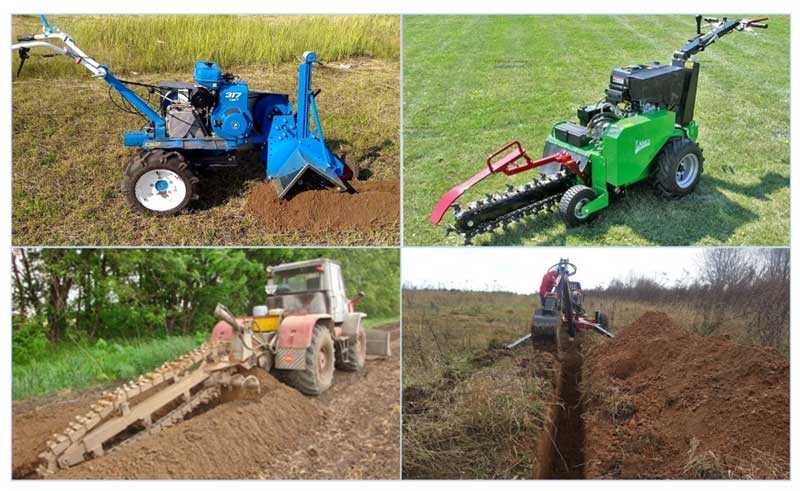

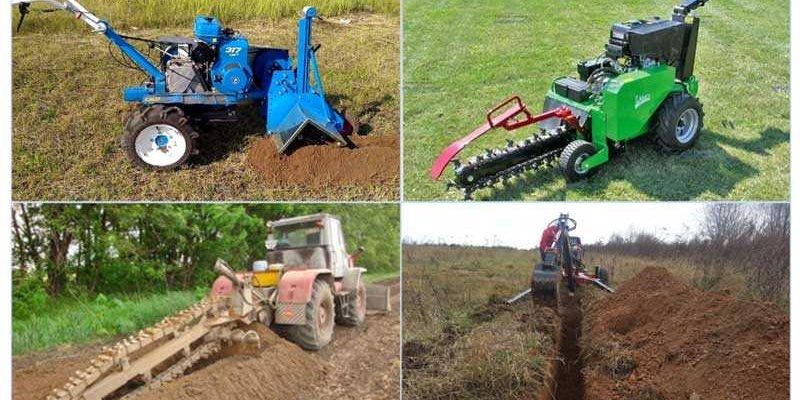

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

  • Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
  • Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
  • Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
  • Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
  • Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
  • Температура воды в источнике водозабора.
  • Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Схема монтажа наружного водопровода

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

  • для песчано-гравийных грунтов показатель берется равным 1;
  • для супесчаных – 1,25;
  • в суглинистых и глинистых грунтах показатель – 1,5;
  • в торфяных – около 2.

Схема подключения водопровода

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли – это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Карта промерзания почвы в Московской области

Рис. 2 Карта промерзания почвы в Московской области

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

  • Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
  • Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
  • Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
  • Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль – они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

  • У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
  • Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
  • При помощи спецтехники выкапывают траншею нужной глубины шириной 20 – 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 – 3 м. от места раскопок во избежание обрушения стенок.
  • После прокапывания канала на его дно засыпают слой песка толщиной 5 – 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Траншея для трубы водопровода

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

  • Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 – 50 см.
  • В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
  • Подсоединение трубопровода в зависимости от материала изготовления производят разными способами – если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
  • После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Почему трубы замерзают

Риск замерзания воды в трубопроводе существует независимо от материала изготовления. Но в стальных конструкциях активное образование льда начинается раньше, чем в пластиковых. Это связано с высокой теплопроводностью металла, который намного быстрее остывает на морозе.

Как избежать замерзания воды в трубах зимой

Замерзание воды в трубе наблюдается при температурах от -7°С. Провоцирующие факторы:

  • прокладка трубопровода выше уровня промерзания почвы или на открытом воздухе;
  • несоблюдение уклона, из-за чего трубы постоянно находятся в наполненном состоянии;
  • неправильно функционирующие краны, вентили и клапана, задерживающие отток воды.

Очень неприятное явление — разрыв трубы, которое вызывается расширением воды при переходе из жидкой фазы в твердую. В этом случае приходится заменять поврежденный участок, что в условиях низких температур не самое простое мероприятие.

Уровень прокладки водопроводной сети

Всем известно, что самым опасным явлением для водопроводной сети является замерзание вследствие понижения температуры до минусовых значений в зимнее время. Вода при этом превращается в лёд, расширяясь в объёме, и разрывает трубы и трубопроводную арматуру. Именно поэтому основным правилом прокладки водопроводной сети считается заглубление тех её участков, которые проходят по улице, ниже уровня, на который промерзает грунт.

Но это не единственный показатель, на который ориентируются при выборе глубины заложения труб. Значение имеют и другие факторы: температура перекачиваемой воды, вид и диаметр труб, режим эксплуатации системы, наличие дополнительного утепления и т.п.

Глубина промерзания

Этот уровень зависит от минимальной зимней температуры воздуха, высоты снежного покрова, состава почвы, высоты стояния грунтовых вод и других факторов, своих для каждой местности. Приятной новостью для начинающих застройщиков станет то, что им не придётся выполнять сложные расчёты или привлекать к ним специалистов, так как в каждом регионе имеются готовые нормативы прокладки труб, учитывающие все эти показатели.

Карта глубин промерзания грунта
Источник stroy-svoy-dom.com

Определив по карте или по специальным таблицам максимальный уровень промерзания грунта, к нему прибавляют 50 см и определяют, на какую глубину закапывать водопроводную трубу, чтобы вода в ней гарантированно не замерзала.

Однако вырыть траншею нужной глубины не всегда возможно. Этому может помешать сложная структура грунта, близкое стояние подземных вод или, как в районах Крайнего Севера, необходимость использования спецтехники и необходимость углубиться на 3 и более метра, что приводит к необоснованно большим затратам.

В таких случаях трубы укладывают выше расчётной отметки, но обязательно утепляют их, применяя изоляционные материалы или современные греющие кабели, поддерживающие определённую температуру жидкости.

Вид и толщина изоляции зависят от глубины заложения и других параметров
Источник avatars.mds.yandex.net

Состав грунта

Даже в одном районе земля может промерзать на разную глубину, если состав грунта на разных участках отличается. Например, если принять за нормативную отметку глубину промерзания мягкой и рыхлой песчаной почвы, то в случае с глинистым грунтом её можно уменьшить на 30 см. А с твёрдым и каменистым увеличить на такое же расстояние.

Поэтому лучше ориентироваться не на усреднённые нормативы, изложенные в СНиП, а на данные, полученные местными геодезическими организациями на основании исследований и многолетних наблюдений.

Вид используемых труб

Раньше коммуникации строили в основном из металлических труб (чугунных, стальных, медных), к прочности которых вопросов не возникало. Они могли выдержать даже очень большое давление грунта, поэтому данный показатель не принимался в расчёт, на какую глубину закапывать канализационную трубу или трубу питьевого водопровода.

Сейчас старые стальные магистрали стараются заменить новыми пластиковыми
Источник gidroguru.com

Сегодня эти системы собираются из более современных полимерных материалов, имеющих множество преимуществ перед традиционными:

  • низкую стоимость;
  • небольшой вес;
  • невосприимчивость к воздействию жидкостей, в том числе и химически агрессивных;
  • отсутствие коррозии;
  • гладкая поверхность, препятствующая засорению внутреннего сечения труб и т.д.

Но прочность таких труб гораздо ниже: под давлением грунта они могут деформироваться или разрушаться. Поэтому нужно смотреть на их вид и маркировку, в которой отражена толщина стенок или величина предельного давления, которое они могут выдерживать.

Как правило, для подземной прокладки напорного водопровода используют трубы ПНД (полиэтилен низкого давления). Этот материал пластичен, обладает достаточной гибкостью, и поэтому трубы из него выдерживают большое давление и не разрываются при кратковременном замерзании воды. Однако их марка должна быть не ниже PN10, а диаметр не меньше 25 мм.

Совет! Если над местом прокладки магистрали вероятна высокая нагрузка на грунт (автомобильная дорога, фундамент дома или другого строения), проблему, на какую глубину закапывать трубу, можно решить не за счёт её увеличения, а за счёт устройства прочного защитного футляра из бетона или стали.

Трубы ПНД – лучшее решение для устройства наружного водопровода
Источник images.ru.prom.st
Смотрите также:
Каталог компаний, что специализируются на септиках и автономной канализации

При устройстве сезонного летнего водопровода, из которого вода на зиму сливается, его закапывают минимум на полметра, если над магистралью проходит дорога. Это делается для предотвращения повреждения труб давлением от тяжёлых транспортных средств. Это же правило действует и в южных регионах, в которых земля не промерзает на большую глубину, но трубопровод нуждается в защите от механических повреждений, которую обеспечивает толщина грунта над ним.

Если в дом проводится и горячая вода от централизованного источника, для этой магистрали используют армированные или металлопластиковые изделия. Их желательно утеплять вне зависимости от глубины укладки, чтобы снизить потери тепла по пути от источника в помещение.

Видео описание

Подробнее о выборе труб для подземного водопровода расскажет видео:

Уровень прокладки канализации

Несколько иные правила применяют, когда решают, на какую глубину нужно закапывать канализационную трубу в частном доме. Эта система работает иначе: стоки либо сливаются в септик самотёком благодаря уклону, либо прокачиваются насосом, поэтому не задерживаются в трубах и замерзать в них нечему.

Схема автономной системы канализации
Источник www.alta-sib.ru

Тем не менее, глубину промерзания грунта нельзя не учитывать вовсе. В регионах с тёплым климатом сливные трубы заглубляют минимум на 70-80 см, и чем севернее расположена местность, чем суровее климат, тем глубже делают траншеи. Например, на вопрос, на какую глубину закапывать канализационную трубу в частном доме на Урале, специалисты отвечают: 2-2,5 метра.

Однако эта цифра носит рекомендательный характер и учитывает все возможные риски повреждения системы. Устранить их можно, если выполнить следующие требования:

  • использовать трубы достаточного диаметра с минимальным количеством стыков;
  • устроить уклон не менее 2-3 см на каждый погонный метр уличной магистрали;
  • избежать образования «карманов» – провисов трубы относительно прямой линии;
  • проложить трассу по прямой линии, без поворотов от точки выхода из дома до точки сброса стоков.

Обратите внимание! Если трасса будет иметь повороты или разветвления, в этих точках необходимо устраивать смотровые колодцы со свободным доступом к ним для ревизии и прочистки труб от засоров, которые и становятся причиной заторов и промерзания.

Такие колодцы устанавливают и на очень протяжённых прямых участках длиной более 15 метров
Источник postroikado.ru

На какую глубину закапывать канализационную трубу для септика, зависит и от её прочности. Используемые для таких систем полипропиленовые трубы могут иметь разную плотность. Их различают по цвету:

  • оранжевые – более плотные и прочные, они могут выдержать давление грунта высотой до 3 метров;
  • серые трубы не рассчитаны на такую нагрузку, их предел – 2 метра.

Глубина заложения септика – отдельный вопрос. Так как сам он обладает внушительными размерами, то его дно в любом случае опирается на незамерзающий слой грунта и подогревается им. Кроме того, внутри ёмкости постоянно идут процессы брожения с выделением тепла, поэтому его содержимое не замерзает.

Важно! Не стоит лить в септик составы, препятствующие замерзанию воды, типа антифриза. Такие жидкости убивают живые бактерии, тормозя естественные процессы переработки стоков.

На какую глубину закапывать септик, зависит от следующих факторов:

  • его расположения и удалённости от дома и протяжённости канализационного трубопровода;
  • высоты точки вывода трубы из здания;
  • рельефа участка;
  • глубины укладки труб.
Установка септиков в котлован
Источник cdelayremont.ru

Необходимо учитывать и модель самого септика: его общую высоту, высоту горловины, точки ввода канализационных труб, а также рекомендации производителя.

Иногда из-за низкого расположения конечной точки слива ёмкость требуется сильно заглублять, что не всегда целесообразно и не всегда возможно из-за особенностей грунта или высокого уровня грунтовых вод. В таких случаях можно включить в систему повышающий фекальный насос либо соорудить самодельный септик из бетонных колец.

Но лучше заранее составить проект системы в вертикальном разрезе и попробовать найти оптимальный вариант, чтобы сюрпризы не возникали в процессе работы.

Видео описание

О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

  • ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
  • ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
  • ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

  1. Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
  2. Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
  3. Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
  4. Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Монтаж наружного водопровода в земле (видео)

https://youtube.com/watch?v=z3dcn9AEcrc

Технология рытья траншеи и монтаж водопровода

При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.

Основные элементы водопровода

В независимости от вышеуказанных факторов, любая водопроводная система должна включать:

  • насосную станцию;
  • резервуар для поддержания стабильного давления жидкости в коммуникации;
  • непосредственно трубопровод;
  • механизмы запора;
  • регуляторы контроля системы.

Земляные работы для устройства канавы под трубы состоят в следующем:

  1. Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
  2. Дополнительно вырывают шурф 100×100 см у фундамента дома.
  3. Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
  4. Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
  5. Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
  6. После этого уплотняют дно траншеи с помощью песка, воды и гравия.
  7. Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).

Один из ключевых моментов для рытья канавы – разметка ее границ.

Для быстрого рытья траншеи используют траншеекопатель

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:

  1. Обрезанную трубу укладывают на дно котлована – длина отрезка определяется не только размером траншеи, но и размером вхождения трубы через цоколь.
  2. Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с цанговой муфтой.

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Траншея для индивидуального водопровода

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД – его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Дистанция между двумя трубами под землей

Строительными нормами установлен запрет на размещение трубопроводов воды и бытовой канализации в одной траншее. В разных канавах прокладка ПНД-труб разрешается, если расстояние между ними ≥1,5 м.

Если пересечения двух коммуникаций избежать нельзя, водопровод располагают выше канализационной трубы на ≥20 см.

Минимальные дистанции водоводов до иных коммуникаций и сооружений:

  • 2 м — газопровод высокого давления;
  • 1,5 м — тепловые магистрали и канализация дренажная, ливневая;
  • 1 м — трубопроводы газа низкого и среднего напора;
  • 50 см — силовые кабели низковольтные и используемые для связи, в соответствии с ПУЭ.

Если кабельная линия изолирована пластиковой трубой, ее можно уложить в одну траншею с водопроводом, но выше него на ≥25 см. При этом передаваемое по кабелю напряжение <35 кВ. Места пересечений коммуникаций защищаются футлярами из стали и бетона, их уклоны должны быть односторонними.

Тонкости подвода воды к дому зимой

Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:

  1. Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
  2. Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
    Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса – данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.

На какую глубину закапывать водопроводную трубу в частном доме

Рис. 10 Уложенные в траншею водопроводные коммуникации

Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.

Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении – от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.

Стандартная длина выпускаемых производителем электрических кабелей с регуляторами – до 25 метров, длина одной подключаемой секции доходит до 100 метров.

Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.

Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания – не менее 0,5 метра.

Электрический кабель

Рис. 9 Электрический кабель – схема установки

  • Возможно будет интересно узнать про охранную зону водопровода и канализации

Незамерзающие краны

Частая причина отсутствия воды в трубопроводе — замерзший кран. Особенно это актуально, если воду для бытовых нужд зимой необходимо набирать во дворе или пользоваться поливом при периодических заморозках. Кран, который устанавливают в земле, называется гидрантом. Он представляет собой отрезок трубы длиной до 1,2 м с рычагом в верхней части и клапаном в нижней. Внутри предусмотрена еще одна труба меньшего диаметра.

Как избежать замерзания воды в трубах зимой

Один конец гидранта подключают к водопроводной магистрали, другой находится над землей и служит для подачи воды. При подъеме рукоятки срабатывает клапан внутренней трубки, соединенный с рычагом посредством штока. После опускания ручки клапан перекрывает доступ воды, а ее остатки стекают по внешней трубе обратно в водопровод. Таким образом в гидранте жидкость не остается, а значит, отсутствует риск ее замерзания.

Как избежать замерзания воды в трубах зимой

Устройство и принцип действия крана, подключаемого к домовой сети, похожи на подземный гидрант, но с некоторыми различиями. Конструкцию прокладывают в стене. На внешнем конце находятся вентиль и излив, на другом — обратный клапан со штоком. Длина изделия от 15 до 60 см для стен различной толщины. Поскольку запирающий клапан расположен в области положительных температур, кран не замерзает даже в сильный мороз.

Поворотом вентиля клапан открывается, и вода устремляется в излив. При обратном вращении рукоятки просвет трубы закрывается. Остатки жидкости самопроизвольно удаляются, и труба остается пустой.

Зимний водопровод — монтаж

Оформление такой системы водоснабжения потребует не только больше усилий и денежных затрат, но и определенных знаний и навыков. Если вы уверены в том, что их достаточно, проведите все работы, придерживаясь рекомендаций, изложенных ниже.


Этапы работы

  1. Составление схемы.
  2. Подготовка материалов и инструментов.
  3. Подготовка участка.
  4. Монтаж системы.
  5. Проверка функциональности.
  6. Утепление.


Составление проекта — схемы

Разработку схемы зимнего водопровода на даче выполните ответственно и соблюдая следующие рекомендации:

  1. Определите конечные пункты магистрали.
  2. Планируйте магистраль таким образом, чтобы она не мешала свободному перемещению по участку и при этом всегда оставался свободный доступ к ней на случай возникновения сбоев в системе.
  3. Уточните оптимальную глубину прокладки труб, исходя из данных о расположении грунтовых вод и рекомендованным показателем для выбранного вами типа труб. Например, для металлопластиковых стандартное заглубление делается от 30 до 60 см, в зависимости от типа выбранного утеплителя.
  4. Определите магистраль таким образом, чтобы она находилась под углом в 90 градусов к основной постройке — дома, чтобы исключить усадку фундамента при его подкапывании.
  5. Разработайте схему подключения трубопровода к источнику водозабора и нужным точкам в помещениях.
  6. Определите оптимально подходящее оборудование под вашу систему.
  7. Выберите способ утепления.

    Важно! Именно на этом этапе определитесь с утеплителем. Если вы будете использовать полиэтиленовые, полистирольные или базальтовые скорлупы, то придется учесть это при определении диаметра. В случае применения сыпучего материала требования будут несколько более простые.


  8. Продумайте возможность сочетания системы водоснабжения с канализацией и отоплением.
  9. Отметьте все параметры — диаметр материалов, соединяющие комплектующие, расстояние прогона от одной точки до следующей, а также все повороты магистрали, чтобы сделать схему максимально подробной и понятной.

    Важно! Такой подход поможет распланировать заранее все детали и исключит необходимость уточнения в процессе сборки водопровода и возникновение проблем в процессе его эксплуатации.


Материалы и инструменты

Перед тем как сделать зимний водопровод, подготовьте все необходимые инструменты, чтобы в ходе работы не возникало промедлений, ориентируясь на следующий список:

  • трубы;
  • подходящие элементы запорно-регулирующей арматуры;
  • утеплитель;
  • лопата;
  • молоток;
  • бур;
  • дрель либо перфоратор;
  • лом;
  • отвертки;
  • набор гаечных ключей;
  • плоскогубцы;
  • уровень;
  • болгарка;
  • резак для труб;
  • паяльник, если предстоит работать с полипропиленовыми трубами;
  • карандаш;
  • рулетка.


Подготовительные работы

Подготовительные работы в больше мере относятся к земельным работам, которые включают:

  • исследование рельефа и особенностей структуры почвы на участке;
  • разметка территории;
  • разметка пути магистрали;
  • рытье траншей означенной в проекте глубины.

Важно! По окончанию непосредственно рытья канала, обязательно убедитесь в том, что глубина соответствует нужной — ниже уровня промерзания почвы, корректно сделан уклон, тщательно очищено дно.


Монтаж водопровода — инструкция

Строительство качественной системы водоснабжения — очень ответственный процесс. Поэтому, дабы исключить регулярные аварии и необходимость дополнительных затрат денег и времени на ремонт, четко придерживайтесь составленного проекта и выполняйте все работы последовательно, внимательно и аккуратно.


Ход работы:

  1. Установите в скважину или колодец насос, если отдали предпочтение глубинной модели.
  2. Установите насос в отапливаемом помещении, если выбрали поверхностный вариант.
  3. Подключите насос.
  4. Соедините трубу с насосом и штуцером.
  5. Смонтируйте выводы штуцера с аккумулятором, манометром и реле давления, резервный бак.
  6. Присоедините трубу магистрали к последнему выводу.
  7. Заведите ее по траншее к помещению, в котором будет осуществляться подача воды.
  8. Все соединения по мере укладки водопровода выполняйте с помощью фитингов или сварки.
  9. Устанавливайте на определенном расстоянии запорные вентили для регулирования функционирования системы.
  10. Установите фильтры.
  11. Проверьте герметичность системы.
  12. Устраните течи, если таковые обнаружены, аккуратно обжав места.
  13. Выполните утепление трубопровода выбранным материалом.
  14. Заройте каналы.


Инструменты и материалы

Для прокладки зимнего водопровода на даче следует подготовить такие инструменты:

  • штыковая лопата;
  • специальный паяльник для полипропиленовых труб (они оптимальны для уличных магистралей на воду);
  • рулетка;
  • ножовка для реза труб;
  • набор отверток;
  • герметик.

Из материалов следует заготовить:

  • Насосное оборудование. Желательно выбрать поверхностный центробежный насос и сразу снабдить его гидроаккумулятором.
  • Нужный метраж труб. Лучше брать полипропиленовые. Они максимально инертны к температурным перепадам, агрессивным средам, грызунам, коррозии.
  • Клапан сливной. Обеспечивает спуск воды из системы. Сливной кран устанавливают в нижней точке водопровода поблизости от насоса. Желательно брать электромагнитный элемент.
  • Гидроаккумулятор. Для семьи из 3-4 человек достаточно емкости на 25-50 литров. Мембранный бак способствует поддержанию постоянного давления в магистрали. Хорошо, если гидроаккумулятор снабжен реле давления. Именно этот элемент отвечает за циклы включения/выключения насосного оборудования.
  • Соединительные фитинги. Их подбирают по количеству поворотов магистрали.
  • Запорные краны.
  • Утеплитель (кабель, полистироловые цилиндры, минераловата и др.). Он нужен, если трубы невозможно проложить ниже уровня промерзания почвы из-за особенностей рельефа или состава грунта — скалистые породы и пр.

При покупке туб желательно сделать небольшой запас – приобрести на 10% больше обозначенного метража. Они пригодятся при допущении ошибок в момент монтажа.

Видео описание

Подробнее о выборе труб для подземного водопровода расскажет видео:

Видео описание

О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:

Видео описание

Подробнее о выборе труб для подземного водопровода расскажет видео:

Видео описание

О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:

Источники: https://montagtrub.ru/na-kakuyu-glubinu-zakapyivat-vodoprovodnuyu-trubu-v-chastnom-dome/, , https://stroim-dom.net/kak-izbezhat-zamerzanija-vody-v-trubah-zimoj/, https://m-strana.ru/articles/na-kakuyu-glubinu-zakapyvat-vodoprovodnuyu-trubu/, https://VodaSovet.ru/vodoprovod/glubina-zakapyvaniya-vodoprovodnyh-trub, https://EnergoSpravka.ru/montazh-sistem/podogrev-vody-iz-skvazhiny-2.html
Ирина Бородина

Закончила Томский научно-исследовательский госуниверситет по специальности: биолог, преподаватель биологии и химии. Работала преподавателем в лицее, заместителем по учебно-воспитательной работе, методистом, старшим воспитателем в детском саду.

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

4 × 4 =
