На какой глубине прокладывать водопровод
Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли – это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.
Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.
Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

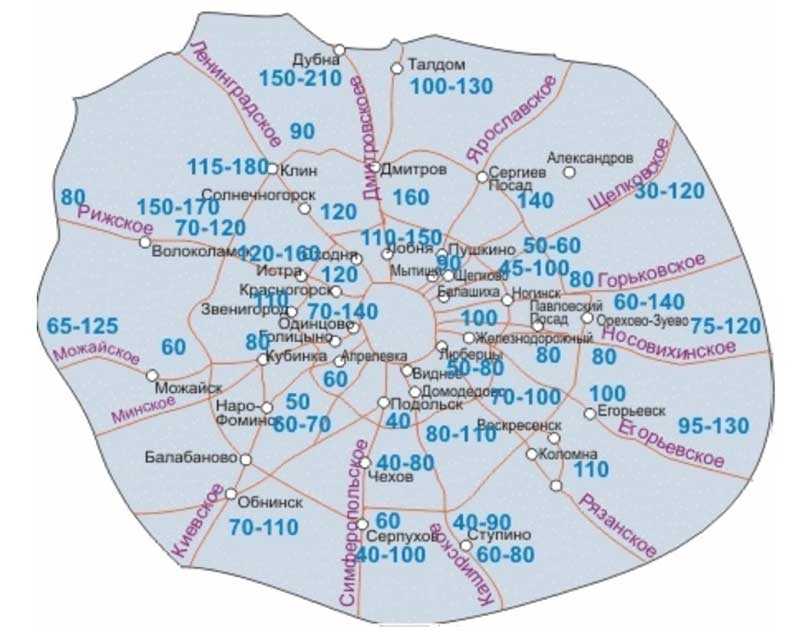

Рис. 2 Карта промерзания почвы в Московской области
От чего зависит глубина
В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:
- Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
- Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
- Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
- Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
- Место расположения точки ввода наружной магистрали в дом через его фундамент – чем она ниже, тем больше глубина заложения водопровода.
- Температура воды в источнике водозабора.
- Климатические условия региона – нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.
Рис. 3 Карта промерзания грунта России
На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать
Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.
При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.
Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.
Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.
Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.
Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема
В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).
Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.
Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.
Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:
- для песчано-гравийных грунтов показатель берется равным 1;
- для супесчаных – 1,25;
- в суглинистых и глинистых грунтах показатель – 1,5;
- в торфяных – около 2.
Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины
С чего начать работы
Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.
При рытье траншеи под водопровод в основном используют спецтехнику – ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.
Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 – 20 см. При использовании специальной техники для рытья траншей – бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.
Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.
Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор
Как копать траншею под водопровод
При проведении земляных работ желательно соблюдать следующие основные рекомендации:
- Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
- Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
- Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
- Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль – они должны находиться на расстоянии не менее 1,5 метра друг от друга.
Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:
- У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
- Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
- При помощи спецтехники выкапывают траншею нужной глубины шириной 20 – 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 – 3 м. от места раскопок во избежание обрушения стенок.
- После прокапывания канала на его дно засыпают слой песка толщиной 5 – 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.
Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники
- Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 – 50 см.
- В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
- Подсоединение трубопровода в зависимости от материала изготовления производят разными способами – если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
- После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.
Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки
Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.
Рис. 8 Шурфы и траншеи для индивидуального водопровода
Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.
Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД – его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.
Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.
Дистанция между двумя трубами под землей
Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.
Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания – не менее 0,5 метра.
Рис. 9 Электрический кабель – схема установки
- Возможно будет интересно узнать про охранную зону водопровода и канализации
Тонкости подвода воды к дому зимой
Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:
- Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
- Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса – данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.
Рис. 10 Уложенные в траншею водопроводные коммуникации
Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.
Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении – от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.
Стандартная длина выпускаемых производителем электрических кабелей с регуляторами – до 25 метров, длина одной подключаемой секции доходит до 100 метров.
Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.
Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).
Прокладка водопроводных труб в земле
Как определить глубину прокладки водопроводных труб
Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.
В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время. Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:
- географическая широта и суровость климата;
- состав грунта.
Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:
- южные регионы — 0,85 м;
- центральные регионы — 1,6 м;
- регионы с суровым климатом — 2,75 м.
В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.
Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.
Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.
Таблица 1. Показатели температуры земли на глубине 1,6 м для Москвы
Месяцы года | Температура земли, градусы Цельсия |
Декабрь | +5 |
Январь | +3,8 |
Февраль | +3,2 |
Март | +2,7 |
Апрель | +3 |
Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.
Таблица 2. Показатели температуры земли на глубине 1,6 м для Хабаровска
Месяцы года | Температура земли, градусы Цельсия |
Декабрь | +3 |
Январь | +0,3 |
Февраль | -1,8 |
Март | -2,3 |
Апрель | -1,1 |
Май | -0,4 |
Июнь | +2,5 |
В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.
На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.
Юлия Петриченко, эксперт
Какие трубы подходят для прокладки в земле
Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.
Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные — полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.
Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.
Прокладка полипропиленовых труб
Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.
Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м.
Как проложить трубопровод в земле:
- Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
- Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
- На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
- Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
- Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
- После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
- Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.
Прокладка водопроводных труб из стали
Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.
Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.
- Виды домашних трубопроводов
По месту расположения коммуникации бывают внутренние или наружные. Больше всего подвержены замерзанию уличные трубопроводы, а если хозяева уехали на зиму и не слили воду, могут перемерзнуть и домашние системы.
Типичная конструкция водоснабжения в частной застройке состоит из скважины или колодца, подземного трубопровода, подключенного к внутренним коммуникациям. В качестве источника питания водой может выступать центральная магистраль или общая скважина на несколько домов.
Водоводы изготавливаются из различных материалов: стали, чугуна, термопластов, хризотилцемента, стеклопластика и т.д. Наибольшей популярностью в частном строительстве пользуются трубы из полипропилена, полиэтилена, металлопластика. Они долговечны, недороги и технологичны в монтаже.
Особенности прокладки труб для горячего водоснабжения
Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.
Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.
С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.
5 факторов, влияющих на глубину заложения водопровода
При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.
Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать. Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.
Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий – для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.
При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.
- климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
- рельеф местности;
- структура грунта, глубина залегания грунтовых вод;
- назначение: постоянный или сезонный;
- материал труб, наличие или отсутствие утепления.
Как разморозить трубу водопровода – 4 простых и эффективных способа
Пластиковые трубы можно склеивать или завинчивать вместе с фитингами. В дополнение к различным соединительным и соединительным частям из полипропиленового пластика также используются латунные изделия. Фотография – это соединение для водопроводного крана. Уплотнение имеет кольцевое уплотнение внутри. При сборке правильный порядок деталей, видимых здесь, важен.
Соединительная деталь может, например, привинчиваться к балке или куче в саду. При сборке углового шарнира необходимо следить за тем, чтобы резиновое уплотнение и белый зажим были правильно установлены. Вставное соединение удерживается соединительной гайкой. Достаточно затянуть их вручную. Плоскогубцы не требуются.
- Трубопроводы небольшого диаметра (до 500 мм) – на глубину не менее 300 мм от глубины промерзания грунта.
- Трубопроводы диаметром более 500 мм – не менее 500 мм от глубины промерзания грунта.
Предлагаем ознакомиться Какую капусту лучше квасить на зиму
В точке перехода видно белое резиновое уплотнение, что является серьезной ошибкой при монтаже. Нити соединителей из пластика должны быть герметизированы тефлоновой лентой, а не с кольцевыми уплотнениями или пенькой. В этом случае угловое винтовое соединение позволяет направлять вновь проложенную трубу, которая недавно возвышается над землей, вниз без большой арки.
Пример двойного крана в саду: труба холодной воды открывается в стенной диск. В качестве опоры здесь в землю вставляется труба, которая используется для ограждений из проволочной сетки. Привинчиваемая доска выступает в качестве опоры. Настенный диск имеет три отверстия, которые позволяют легко навинчивать.
- Минимальное количество земляных работ.
- Предохранение трубопроводов от повреждений вследствие возможных нагрузок на поверхности земли.
- Предохранение стоков от замерзания и, как следствие, от закупорки трубопровода.
- Подача стоков в централизованную канализацию из низкорасположенных участков при помощи насосных установок.
Просто спроектированная точка садоводства, которая выполняет свою задачу. Однако здесь следует критиковать, что пластиковая линия, лежащая в земле, направляется непосредственно в соединительную деталь водопроводного крана без держателя. Поэтому он может быть вырван в случае непреднамеренного воздействия. Крестовая скобка с удерживающими кронштейнами должным образом обеспечила бы водопровод.
Советы по установке холодной воды
До того, как траншея трубы, если только будет проходить, может провести испытание под давлением! Если он капает при соединении, затягивающие гайки обычно затягиваются, если нет, то необходимо проверить, правильно ли установлены зажимные и уплотнительные кольца.
- Близость подземных грунтовых вод.
- Состав грунта.
- Рельеф участка прокладки трубопровода – каждый метр изменения высоты рельефа важен при принятии решения.
- Возможные технологии ведения земляных работ.
Для обеспечения принятия и отвода стоков используются два основных вида канализационных трубопроводов:
- Самотечные.
- Напорные.
На участках с незначительными колебаниями рельефа достаточно предусмотреть самотечные канализационные трубопроводы, используя при этом регламентированный правилами угол уклона канализационной трубы – важное условие надежной работы трубопровода в целом.
Измерение глубины укладки канализации в частном доме
Поскольку это свернутый кабель, рулон всегда тянется вместе, как пружина. Всегда с миром и по частям есть почти прямая линия. Для углов имеются фитинги для фитингов, а также трубопроводные фитинги для подключения одинаковых и разных размеров кабелей, Т-образных деталей, а также различные соединения для линейных систем из твердого материала. Так как линия должна быть обезвожена зимой, самым простым решением является использование компрессора с подходящим соединительным элементом и просто продувка остаточной воды.
Было бы трудно уложить трубу с уклоном и установить дренажный кран в его самой низкой точке. При установке новой линии подачи воды в точке подключения должен быть установлен запорный клапан в зоне безморозга, а в точке подключения должен быть установлен соединительный кран. Затем шланг можно подключить к этому крану от компрессора. Закройте запорный клапан до диапазона мороза, соедините шланг компрессора, откройте наружные клапаны снаружи и дайте сжатый воздух, пока из клапанов не вытекает больше воды.
Мастер-класс по прокладке водопроводных труб в земле
Практические советы
- Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
- В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
- Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
- По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
- При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.
Почему трубы замерзают
Риск замерзания воды в трубопроводе существует независимо от материала изготовления. Но в стальных конструкциях активное образование льда начинается раньше, чем в пластиковых. Это связано с высокой теплопроводностью металла, который намного быстрее остывает на морозе.
Замерзание воды в трубе наблюдается при температурах от -7°С. Провоцирующие факторы:
- прокладка трубопровода выше уровня промерзания почвы или на открытом воздухе;
- несоблюдение уклона, из-за чего трубы постоянно находятся в наполненном состоянии;
- неправильно функционирующие краны, вентили и клапана, задерживающие отток воды.
Очень неприятное явление — разрыв трубы, которое вызывается расширением воды при переходе из жидкой фазы в твердую. В этом случае приходится заменять поврежденный участок, что в условиях низких температур не самое простое мероприятие.
Правильная укладка
Грамотный монтаж поможет избежать таких серьезных проблем, как замерзание воды, потеря проходимости и разрыв трубы. Основные требования прописаны в СП 31.13330.2012, которые распространяются и на частное домостроение.
Глубина
Согласно строительных нормативов водопроводные трубы рекомендуется укладывать ниже уровня промерзания земли. По результатам многолетних наблюдений в самые холодные месяцы года составляют специальные карты или таблицы.
Глубина заложения трубопровода зависит от климатических условий в регионе и состава почвы на участке. Суглинки и глины промерзают меньше, чем пески или каменистые грунты Так, в Московской области эта величина находится в промежутке от 1,35 до 2 м, в Краснодарском крае — 0,3-0,5 м, в Сургуте 2,2-2,9 м.
Уклон
При укладке нужно строго соблюдать обратный уклон не менее 0,001 в сторону колодца или точки врезки. На плоском рельефе его можно уменьшить до 0,0005.
Это значит, что перепад высот на каждом погонном метре длины должен составлять не менее 0,5-1 мм. Даже при таком малом уклоне вода самопроизвольно стечет обратно в колодец или магистраль и не будет застаиваться, создавая условия для образования льда.
Как избежать замерзания труб
Но как быть, если закопать трубу ниже глубины промерзания невозможно? К примеру, на участке может быть каменистая почва, тяжело поддающаяся разработке. Также затрудняют проходку закопанные в землю конструкции — железобетонные плиты, фундаменты, коммуникационные трассы, которые нельзя пробить или обогнуть.
Самая частая причина — высокий УГВ. Земля на участке может быть настолько сырой, что уже буквально на глубине двух штыков лопаты начинает выступать вода. Копать траншею на 1,5-2 м и укладывать туда трубу не представляется возможным.
Важно. Для этих случаев предусмотрены различные способы монтажа трубопровода с утеплением. Они помогут избежать замерзания воды даже при укладке на очень небольшую глубину.
Теплоизоляция «скорлупами»
Производители выпускают оболочки для утепления труб из различных материалов — пенополиуретана, вспененного полистирола, минеральной ваты. Для укладки в землю используются скорлупы ППУ и ППС. Они надежно защищают конструкции от промерзания, не гниют, не корродируют во влажной агрессивной среде.
Для удобства монтажа некоторые изделия снабжены замком шип-паз. Дополнительный наружный слой фольги отражает тепловые лучи и снижает вероятность промерзания канала.
Выпускаются «скорлупы» в широком диапазоне размеров и форм, поэтому подобрать подходящую теплоизоляцию для коммуникаций даже сложной конфигурации не составит труда. При монтаже оболочку надевают на водовод и дополнительно фиксируют крепежной лентой.
«Труба в трубе»
Этот способ часто применяется при прокладке труб на открытом воздухе: на участке ввода в дом или между стоящими близко строениями, например, коттеджем и баней. Метод обеспечивает не только хорошую теплоизоляцию, но и может быть полезным, если все-таки в водопроводе образовалась ледяная пробка. В промежуток между трубами заливают горячую воду и восстанавливают проходимость в считанные минуты. Все удобно и практично — не нужно искать место засора, копать яму в промерзшей почве.
Для укладки способом «труба в трубе» применяют канализационные безнапорные трубы из пластика диаметром 110 мм. Водопровод можно сначала обмотать теплоизоляцией, а потом уже вставить в канал. Хороший утепляющий эффект дает использование монтажной пены (пенополиуретана), которую закачивают в просвет между трубами, предварительно проделав отверстия по длине через 30-35 см.
Чтобы минимизировать теплопотери, конструкция делается еще более многослойной. Она может состоять не из 2, а из 3 труб. Если в таком «коробе» дополнительно устроить теплоизоляцию из какого-либо пористого материала, например, поролона или подложки под ламинат, трубопровод не замерзнет даже в самые лютые морозы.
Фольгированные материалы
Эффективная теплоизоляция водопровода и канализации — кашированные фольгой цилиндры или вспененные полиэтиленовые пленки с металлизированным слоем. Материалы уменьшают теплопередачу в окружающее пространство за счет отражения лучей инфракрасного спектра от поверхности металла внутрь трубы.
Изделия состоят из слоев утеплителя и алюминиевой фольги. Чем она толще, тем прочнее и устойчивее к повреждениям. Монтируют пленки фольгированной стороной наружу. При укладке используют специальный металлизированный скотч, тщательно заклеивая им все стыки.
Греющий кабель
Кабельные обогреватели для труб становятся все более популярными в частной застройке. Их монтируют как снаружи, так и внутри водопроводных сетей.
Укладку можно проводить не только на этапе заложения коммуникаций, но и по уже закопанным трубопроводам. Часто это самый приемлемый способ избавиться от регулярных промерзаний без трудоемкого демонтажа труб.
Для обогрева водопроводных и канализационных сетей используют кабель с полиолефиновым покрытием, которое устойчиво к агрессивной среде и механическим повреждениям. При прокладке провода внутри трубы применяют изделия с изоляцией из пищевого фторопласта, безопасного для здоровья и не изменяющего вкус питьевой воды.
По типу регуляции кабели бывают саморегулирующиеся или резистивные, последние могут иметь одну или две жилы. Температурный режим и уровень мощности подбираются в зависимости от диаметра трубы и назначения.
Монтаж ведется способами:
- спиральной намоткой;
- установкой снаружи вдоль трубы;
- внутренней прокладкой.
Саморегулируемые кабели способны изменять степень нагрева при колебаниях температуры. Чем холоднее, тем выше потребляемая мощность изделия. Продаются бухтами мерной длины, можно отрезать нужное количество.
Резистивные обогреватели имеют постоянные параметры, не изменяющиеся в зависимости от условий среды. Изготавливаются в виде секций фиксированной длины. Если необходимо отрезать проводник, накладывать муфту придется самостоятельно.
Важно. При укладке греющего кабеля желательно проводить утепление, чтобы не расходовать тепло на согревание окружающего пространства.
В целях экономии энергии можно включать питание только в случаях закупорки просвета трубы льдом, а в остальное время обогревом не пользоваться.
Видео — монтаж саморегулирующегося греющего кабеля внутрь трубы
Теплоизоляционная краска
Жидкие изоляторы — покрытия нового поколения. Термокраска создает на поверхности конструкций тонкий защитный слой, заменяя традиционные утеплители в несколько сантиметров толщиной.
Такой эффект объясняется очень низкой теплопроводностью состава. В нем присутствуют мельчайшие шарики из стекла, керамики или полимеров с вакуумом внутри, эффективно препятствующие теплопередаче. Содержание теплоизолирующих микросфер достигает 80%, остальной объем занимает акриловое или латексное связующее.
Краску наносят кисточкой на поверхность трубы в несколько слоев. По утверждениям производителей срок службы покрытия достигает 12-40 лет.
Готовые теплоизолированные трубы
Значительно упростить себе задачу возможно, если проводить монтаж труб в защитной оболочке заводского изготовления. Производители выпускают изделия для устройства водопровода, канализации и отопления с одним или несколькими функционирующими каналами, а также с дополнительным греющим кабелем. Утепленные коммуникации можно устраивать как вне помещения, так и внутри дома.
Гофрированное покрытие обеспечивает гибкость конструкции, что значительно упрощает процесс укладки даже сложных по конфигурации трубопроводов с малым радиусом закругления. Чтобы избежать деформации оболочки, технология монтажа предусматривает устройство мягкой песчаной подушки. Для стыковки с обычной трубой используется специальный переходник.
Незамерзающие краны
Частая причина отсутствия воды в трубопроводе — замерзший кран. Особенно это актуально, если воду для бытовых нужд зимой необходимо набирать во дворе или пользоваться поливом при периодических заморозках. Кран, который устанавливают в земле, называется гидрантом. Он представляет собой отрезок трубы длиной до 1,2 м с рычагом в верхней части и клапаном в нижней. Внутри предусмотрена еще одна труба меньшего диаметра.
Один конец гидранта подключают к водопроводной магистрали, другой находится над землей и служит для подачи воды. При подъеме рукоятки срабатывает клапан внутренней трубки, соединенный с рычагом посредством штока. После опускания ручки клапан перекрывает доступ воды, а ее остатки стекают по внешней трубе обратно в водопровод. Таким образом в гидранте жидкость не остается, а значит, отсутствует риск ее замерзания.
Устройство и принцип действия крана, подключаемого к домовой сети, похожи на подземный гидрант, но с некоторыми различиями. Конструкцию прокладывают в стене. На внешнем конце находятся вентиль и излив, на другом — обратный клапан со штоком. Длина изделия от 15 до 60 см для стен различной толщины. Поскольку запирающий клапан расположен в области положительных температур, кран не замерзает даже в сильный мороз.
Поворотом вентиля клапан открывается, и вода устремляется в излив. При обратном вращении рукоятки просвет трубы закрывается. Остатки жидкости самопроизвольно удаляются, и труба остается пустой.
Видео описание
Подробнее о выборе труб для подземного водопровода расскажет видео:
Видео описание
О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:
Тонкости подвода воды к дому зимой
Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:
- Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
- Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса — данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.
Рис. 10 Уложенные в траншею водопроводные коммуникации
Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.
Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении — от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.
Стандартная длина выпускаемых производителем электрических кабелей с регуляторами — до 25 метров, длина одной подключаемой секции доходит до 100 метров.
Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.
Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).
Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы — избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.
Утепление водопроводных труб в земле рубероидом
Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.
С чего начать работы
Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.
При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.
Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.
Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.
Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор
Стандарты закладки по СНиП
Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.
Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).
СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.
Прокладка коммуникации из труб ПНД
Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:
- ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
- ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
- ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.
Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.
Стандарты ширины и глубины траншеи
На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.
Если есть опасность замерзания водопровода, его утепляют греющим кабелем
К таким стандартам относят:
- Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
- Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
- Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
- Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.
В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.
Факторы, увеличивающие глубину
К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:
- расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
- точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
- кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.
Факторы, уменьшающие глубину:
- наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
- грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.
Технология рытья траншеи и монтаж водопровода
При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.
Основные элементы водопровода
В независимости от вышеуказанных факторов, любая водопроводная система должна включать:
- насосную станцию;
- резервуар для поддержания стабильного давления жидкости в коммуникации;
- непосредственно трубопровод;
- механизмы запора;
- регуляторы контроля системы.
Земляные работы для устройства канавы под трубы состоят в следующем:
- Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
- Дополнительно вырывают шурф 100×100 см у фундамента дома.
- Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
- Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
- Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
- После этого уплотняют дно траншеи с помощью песка, воды и гравия.
- Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).
Один из ключевых моментов для рытья канавы – разметка ее границ.
Для быстрого рытья траншеи используют траншеекопатель
Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.
Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.
Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.
Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.
Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:
- Обрезанную трубу укладывают на дно котлована – длина отрезка определяется не только размером траншеи, но и размером вхождения трубы через цоколь.
- Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с цанговой муфтой.
Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.
Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.
Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.
Как копать траншею под водопровод
При проведении земляных работ желательно соблюдать следующие основные рекомендации:
- Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
- Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
- Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
- Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.
Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:
- У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
- Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
- При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
- После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.
Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники
- Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
- В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
- Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
- После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.
