Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

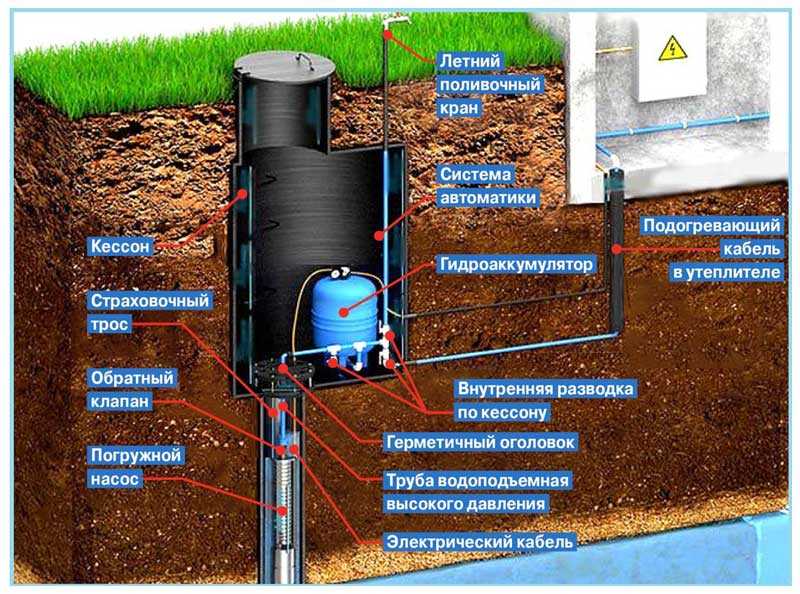

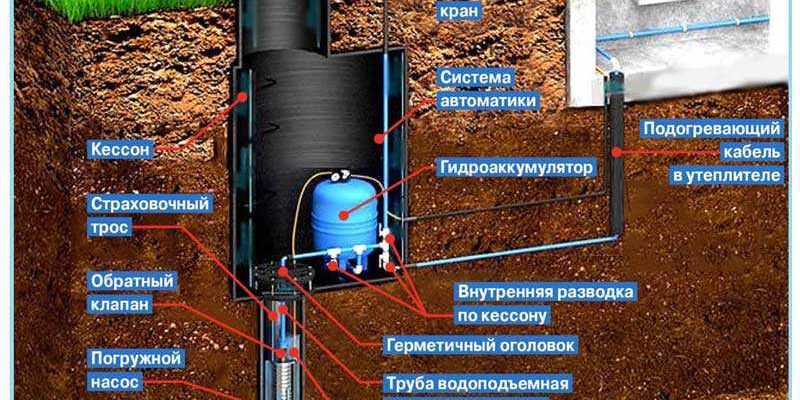

Кессон для скважины
Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Кессон для скважины
Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

  • Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
  • Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Утепление кессона
Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Что такое кессон и где используется. Санитарные нормы и правила при устройстве

Кессоном называют подземную герметичную камеру, обеспечивающую удобный доступ к устью для установки насоса для скважины и скважинного оголовка, имеющую габариты и глубину погружения под землю, создающие тепловую изоляцию и возможность установки внутрь емкости необходимого насосного оборудования.

Согласно СНиП 2.04.02-84 кессонная яма должна иметь следующие параметры:

  • Обеспечивать возможность: замеров дебита, статического и динамического уровней, забора проб, проведения профилактических и ремонтных работ насосного оборудования.
  • Размер обсадной колонны, используемой в кессоне, должен быть на 50 см. больше номинального диаметра напорной трубы (сечения входного патрубка наружного насоса для скважины), погруженной в источник. При использовании погружной модели диаметр обсадных труб и электронасоса принимают равными.
  • Верхняя часть обсадной трубы в кессонной яме должна выступать над уровнем почвы не менее чем на 0,5 м.
  • Габаритные размеры кессона определяются из удобства расположения поверхностной насосной станции и мест в нем для автоматики при использовании погружного электронасоса.
  • Высота подземного кессона определяется из габаритов установленного в нем оборудования, она должна быть не менее 2,4 м.
  • Установку и выемку насосного оборудования из скважины следует производить через люки, расположенные над устьем скважины с использованием средств механизации.

Обустройство системы водоснабжения из скважины

Рис. 2 Пример обустройства системы скважинного водоснабжения

Какие бывают виды и конструкции кессонов

Кессоны изготавливают из герметичных строительных материалов, устойчивых к воздействию поверхностной влаги земли, непригодными к строительству являются популярные стройматериалы, хорошо впитывающие воду. Производство скважинного кессона осуществляет при помощи следующих стройматериалов:

Кирпич. Наиболее неэффективный метод устройства подземной камеры, помимо слабой устойчивости подземной кирпичной стены к воздействию влаги, давление грунта на боковые стенки со временем может привести к их обрушению. Кладка кирпича под землей является долгим, затратным и опасным для размещаемого оборудования и здоровья способом, поэтому из кирпича кессон делают довольно редко.

Еще одна проблема кирпичной кладки – устройство герметичного люка-лаза для спуска в колодец и защиты оборудования. Придется своими руками сооружать легкую конструкцию из стального листа с откидной крышкой (бетонная плита с люком слишком тяжела), которая будет ржаветь и с большой вероятностью пропускать воду.

Бетонные сооружения. Это трудоемкий метод, обычно перед заливкой выкапывают котлован, покрывают его стенки пленкой и устанавливают внутри опалубку с арматурой. Для замешивания заливаемого раствора из щебня, песка и цемента используют строительную бетономешалку.

Бетонные кольца. Популярный народный вариант благодаря простоте монтажа и невысокой стоимости, для установки бетонных колец даже не понадобится спецтехника – народные умельцы опускают их на глубину до 20 м при помощи ручной лебедки. К тому же вместе с кольцами можно приобрести днище и бетонную крышку с установочным отверстием под люк, который можно приобрести в легком пластиковом варианте.

Пластиковые трубы для колодцев

Рис. 3 Пластиковые трубы для колодцев

Стальные емкости. Сварная конструкция из стальных листов отличается малым весом и простотой монтажа, основной недостаток – низкая коррозионная стойкость, которую можно устранить соответствующей гидроизоляцией.

Пластиковые камеры. Современная технология производства скважинного кессона, материал обладает высокой коррозионной устойчивостью, герметичностью, конструкцию легко монтировать в приямке. К недостаткам можно отнести малый полезный объем и самую высокую стоимость в сравнении с другими разновидностями.

Пластиковые трубы. Использование высокопрочных пластиковых труб больших диаметров является современным технологическим способом устройства бытовых глубинных колодцев, в продукции известных производителей гофрированных труб КОРСИС есть типоразмеры с внутренним диаметром 1000 и 1200 мм., позволяющие использовать их для устройства кессонного колодца.

Двухслойные гофрированные трубы из полиэтилена КОРСИС обладают высокой прочностью (имеется несколько классов жесткости), устойчивы к воздействию широкого ряда агрессивных химических веществ и отрицательных температур. К недостаткам оригинальных Корсис можно отнести запредельную стоимость, за один погонный метр которых придется выложить более 300 у.е., к тому же они реализуются отрезками по 6 или 12 м.

На строительном рынке можно найти и более дешевые полиэтиленовые трубы больших диаметров, их стоимость будет в 2-3 раза ниже.

Полимерпесчаные колодца для скважины

Рис. 4 Полимерпесчаные кольца

Полимерпесчаные кольца. На рынке представлены колодцы для септиков из наборных полимерпесчаных колец, их диаметр составляет 110 см., высота каждого сегмента 20 см., вес 60 кг., в комплект входит верхняя крышка с люком и днище. Колодец собирается соединением элементов шип в паз, для повышения прочности и герметичности стыков используют подходящий к пластику клей или герметик.

К достоинствам полимерпесчаных колец можно отнести простоту монтажа и возможность демонтажа без потери целостности элементов, недостатком является слишком высокая цена одного сегмента (около 25 у.е.) стоимость всего 2-х метрового колодца с крышкой и дном может достигать 500 у.е.

Другие виды материалов. Выше были перечислены наиболее распространенные традиционные виды кессонных камер, фактически для их устройства может быть использован любой прочный влагонепроницаемый строительный материал. Можно сложить стены из железобетонных или металлических сэндвич панелей, укрепленного вертикальными стальными стойками самого плотного Пеноплекса, сделать опалубку и залить ее керамзитобетоном. Вместо кирпичной кладки можно сделать стены из пено- и керамзитобетонных блоков, обладающих легким весом, более низкой теплопроводностью по сравнению с кирпичом, малой водопроницаемостью.

Конструктивно любой вид кессона представляет собой герметичную камеру из различного вида материалов, в нижней части которой имеется отверстие для обсадной трубы, а в боковой части расположены вводы для водопроводных труб, кабеля электропитания. Сверху камеры располагается вентиляционное отверстие и герметичный люк, защищающий от проникновения внутрь влаги, удерживающий тепло и обеспечивающий доступ внутрь для обслуживания насосного оборудования.

Для защиты от воздействия низких температур, устройство кессона должно быть герметичным, а его стена и крыша при необходимости покрыты слоем теплоизоляционного материала.

Кессон для скважины из керамзитобетонных блокоы

Рис. 5 Подземные сооружения из блоков

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Пластиковый кессон
Камеры из пластика абсолютно герметичны, легки и удобны в монтаже. Они могут быть самых разных размеров и форм. К сожалению, сделать их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

  • Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
  • Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
  • Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
  • Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
  • Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Кессон для скважины – обслуживание и эксплуатация

Правильно собранный кессон редко нуждается в обслуживании, в бетонных и кирпичных камерах может понадобиться дополнительное утепление изнутри или гидроизоляция. Для утепления внутренних стенок взамен традиционных пенопласта и Пеноплекса можно использовать такие изделия из пористых материалов, как вспененный полиэтилен – на него не оказывается давление земли и поэтому эффективность довольно высока.

Из-за наличия сварных швов металлические камеры наиболее часто подвержены потере герметичности – в этом случае их изнутри заваривают специальными дорогостоящими электродами, рассчитанными на сварку в среде с повышенной влажностью.

При устройстве скважин для установки рядом с ними насосного оборудования используют кессонные камеры, изготавливаемые из различных материалов. Лучшим вариантом с точки зрения герметичности и теплоизоляции являются современные модели из пластика, обладающие самой высокой стоимостью, бюджетную конструкцию своими руками можно сделать из бетона, кирпича или строительных блочных материалов – пенобетона, керамзитобетона.

Сооружение из кирпича

Кессон, построенный из кирпича, представляет собой прочную, надёжную конструкцию и требует минимального утепления. Кирпичный приямок над скважиной можно устанавливать только в том случае, если уровень грунтовых и паводковых вод в весенний период не поднимается выше 3 м. В противном случае избежать затопления скважины не удастся.

При строительстве сооружения важно учитывать его вес, поскольку неправильное обустройство основания может привести к проседанию конструкции и деформации трубопровода.

Кирпичный кессон

Кирпичный кессон для скважины

Какие материалы и инструмент потребуются

Огромным преимуществом кирпичного кессона является то, что его можно сделать любого размера, в зависимости от собственных возможностей и предпочтений. Для строительства понадобятся:

  • щебень фракции 20 – 25 мм;
  • песок;
  • цемент M-400;
  • кирпич (можно бывший в употреблении);
  • гидроизоляция;
  • доски и балки (лучше всего твёрдые породы дерева) или металлическая арматура, уголки, швеллеры и т. д. для обустройства перекрытия.

При расчёте количества строительных материалов исходят из того, что на один квадратный метр кладки в полкирпича (с учётом толщины растворных швов) понадобится примерно 50 шт. красных обожжённых кирпичей.

Перед началом строительных работ необходимо подготовить:

  • бетономешалку;
  • совковые и штыковые лопаты;
  • тачку для перевозки стройматериалов;
  • ёмкости для раствора;
  • кельму;
  • трамбовку;
  • уровень строительный;
  • рулетку;
  • болгарку, ножовка по дереву;
  • сварочный аппарат.

Кроме этого, если планируется оштукатуривание внутренней поверхности кессона, то потребуются штукатурные маяки, шпатели и другие инструменты.

Подготовительные работы

Дно кирпичного кессона может выполняться как в виде цементно-песчаной стяжки или малозаглубленного плитного фундамента, так и простой щебневой засыпкой. Кстати, не стоит снисходительно относиться к последнему способу — если опасности подтопления грунтовыми водами нет, то именно он позволит отводить стекающий конденсат в грунт.

Котлован приямка

Котлован под приямок можно вырыть своими руками, без привлечения землеройной техники

Процесс подготовки к строительству резервуара начинают с разметки границ при помощи колышков и натянутого шнура. После этого начинают рыть котлован вокруг скважины на необходимую глубину. При этом можно воспользоваться как собственными силами с привлечением к работе родственников и друзей, так и землеройной техникой. Разумеется, обозначать границы котлована в последнем случае не потребуется.

Если для оголовка кессона будет использоваться самодельная крышка, то изготавливают рамку с деревянным или металлическим люком, который будет установлен в перекрытие.

Пошаговая инструкция

  1. Для кессона со стяжкой или засыпкой делают ленточный фундамент шириной немногим больше толщины кирпичной кладки. Для этого по периметру сооружения копают траншею глубиной 50 см, засыпают её слоем песка толщиной 10 – 15 см и уплотняют трамбовкой. Траншею необязательно заливать бетоном. Можно заполнить её крупным щебнем, бутом размером до 10 см или обломками кирпича и залить песчано-цементным раствором до верхнего уровня. К кладке стен приступают после полного схватывания забутовки.
  2. Обсадную трубу обрезают на высоте до 0.5 м от дна.

    Монтаж кессона

    Обсадную трубу выполняют только после того, как будет подготовлено основание днища кессона

  3. Перед тем как начать строительство стен, на ленточный фундамент укладывают гидроизоляцию. В её роли могут выступать как новомодные материалы, так и проверенный временем рубероид.
  4. Укладывать кирпич начинают с угла сооружения, тщательно заполняя все швы раствором и контролируя процесс строительства уровнем и отвесом.

    Строительство кессона

    Стенки кессона в полкирпича обеспечат достаточную прочность и теплоизоляцию

  5. После того как стены будут выгнаны на высоту, соответствующую уровню трубопроводов, между кирпичами устанавливают металлические или пластиковые футляры, в которые будут входить трубы и силовой кабель.
  6. При достижении верхнего уровня стены оштукатуривают или обрабатывают гидроизоляционным раствором.
  7. Дно кессона заполняют щебнем с последующей трамбовкой, а при необходимости выполняют цементно-песчаную стяжку толщиной до 5 см. Если запланировано бетонное основание, то его делают толщиной до 15 см, обязательно устанавливая армопояс на высоте 4 – 5 см от нижнего уровня.
  8. Чтобы изготовить плиту перекрытия кессона, на верхние стенки колодца укладывают доски или балки, металлические уголки или отрезки швеллеров — всё, что может оказаться под рукой. На нужном уровне крепят конструкцию люка, вентиляционный канал и футляр трубы для летнего полива. После этого сооружение укрывают листами жести и полиэтиленовой плёнкой. К слову, можно обойтись и одним полиэтиленом, если нижняя обрешётка уложена без зазоров.

    Чтобы снизить стоимость сооружения, верхнее перекрытие можно не бетонировать, а засыпать грунтом, соорудив холм высотой до 30 – 40 см над уровнем участка.

    Перекрытие кессона

    Перекрытие кессона под установку деревянной обрешётки

  9. На высоте 4 – 5 см от основания устанавливают сетку для армирования конструкции.
  10. Кессон утепляют, используя экструдированный пенополистирол и другие влагостойкие материалы
  11. Заливают сооружение бетоном.

    Монтаж перекрытия

    Заливка плиты перекрытия

  12. Горловину кессона обустраивают после полного схватывания плиты перекрытия. Для этого устанавливают обрешётку и заливают её бетоном или делают оголовье резервуара кирпичным, размерами 0.5х0.5 м.

    Строительство кирпичного кессона

    Кессонная горловина из кирпича

После высыхания раствора кессон засыпают до уровня участка и устанавливают люк. Внутрь резервуара опускают металлическую лестницу и монтируют оборудование. После подключения насоса проводят пробный пуск и настройку автоматики.

Видео: Кирпичный кессон для скважины своими руками

Сооружение и обустройство конструкции из бетона

Если вы хотите построить бетонный кессон, то сделать это можно двумя способами:

  • из монолитного железобетона;
  • при помощи железобетонных колец диаметром 1 или 1.5 м.

В первом случае можно обойтись лишь своими силами, тогда как использование бетонных колец потребует дополнительных рабочих рук и привлечения грузоподъёмного оборудования.

Бетонный кессон

Кессон из сборных железобетонных элементов

Так же, как и в случае с кирпичным кессоном, перед началом строительства определяют необходимость бетонирования пола в зависимости от уровня грунтовых вод. Размер кессона выбирают исходя из того, будет ли в нём размещаться гидроаккумулятор и другие устройства. Если приямок будет простым защитным сооружением для скважины, то его размеры должны быть около 1×1 м. При необходимости размещения насосного оборудования кессон делают габаритами не менее 1.5×1.5 м.

Необходимые материалы и инструмент

Для строительства бетонного приямка понадобятся такие материалы:

  • цемент марки не ниже M-400;
  • щебень фракции 20 – 30 мм;
  • просеянный речной песок;
  • доски и брус для опалубки;
  • арматурная сетка;
  • гидроизоляция;
  • люк;
  • отрезок трубы для изготовления пеналов.

Инструмент, который понадобится для работы, найдётся у каждого домашнего мастера. Возможно, что-то придётся одолжить или взять напрокат. Перечень основного инструмента выглядит так:

  • бетономешалка;
  • сварочный аппарат;
  • болгарка;
  • перфоратор;
  • совковая и штыковая лопата;
  • трамбовка;
  • вёдра;
  • рулетка;
  • строительный уровень;
  • молоток, гвозди.

Сооружение приямка из монолитного бетона включает несколько этапов, поэтому в процессе работы можно воспользоваться нашей инструкцией.

Подготовительные работы

Перед тем как приступить к сооружению бетонного кессона, определяют место будущего строительства, освобождают его от мусора и делают разметку. После этого вручную или с привлечением строительной техники копают яму вокруг обсадной трубы скважины. Глубину котлована делают не менее 2 м и при расчёте его размеров ориентируются на габариты кессона и толщину стенок сооружения. К слову, учитывая ширину опалубки 15 – 20 см, размеры котлована должны быть на 30 – 40 см больше сечения приямка.

Чтобы предотвратить осыпание грунта со стенок ямы, их закрывают геотекстилем или другой плотной гидроизоляцией. Она же будет препятствовать утечкам известкового молочка во время бетонирования. Если же бетонные работы на дне кессона не предполагаются, то пол засыпают слоем песка и щебня толщиной до 15 см, после чего эти материалы утрамбовывают при помощи ручного инструмента.

Инструкция по ходу работ

  1. На расстоянии 70 – 80 мм от боковых стенок котлована устанавливают пояс армирования. Если заливка будет выполняться в один этап, то арматурную сетку монтируют на всю высоту кессона. Если сразу залить конструкцию бетоном нет возможности, то арматуру устанавливают до определённого уровня с шагом 30×30 см.

    Строительство бетонного кессона

    Монтаж геотекстиля и армопояса на нижнем ярусе кессона

  2. Приступают к сооружению ограждения из того пиломатериала, который есть под рукой. Если количества досок и реек недостаточно, то используют так называемую скользящую опалубку. Для этого по ширине приямка изготавливают деревянные щиты высотой 40 – 50 см. В процессе заливки их поднимают на новый уровень после полного схватывания бетона на предыдущем участке. Несмотря на более растянутый во времени процесс, для сооружения опалубки такого типа потребуется в 4 – 5 раз меньше строительных материалов.

    Строительство бетонного кессона

    Установка опалубки скользящего типа

  3. Опалубку обтягивают полиэтиленовой плёнкой, после чего заливают бетоном, изготовленным в пропорции 1:5:3 из цемента, щебня и песка соответственно. Если применяется ограждающая конструкция скользящего типа, то процесс её переноса и бетонирования продолжают до тех пор, пока стены приямка не достигнут нужного уровня.

    Строительство бетонного кессона

    К строительству следующего яруса приступают после того, как бетон даст схватку

  4. После схватывания бетона, в боковых поверхностях кессона перфоратором проделывают отверстия для установки гильз (пеналов) под выводы водопроводных магистралей и кабеля.
    Строительство бетонного кессона

    Отверстие в стенке кессона под водопроводные трубы

    Можно обойтись без перфорирования стенок, если установить пеналы ещё на этапе обустройства опалубки и заливки бетона.

  5. Зазоры между установленными гильзами и бетонными стенками заделывают цементно-песчаным раствором.
  6. При необходимости дно кессона бетонируют или заливают песчаную стяжку.
  7. Сооружают опалубку для перекрытия. Для этого изготавливают деревянный щит с проёмом под люк, вентиляцию и летнюю колонку, а затем укладывают его на стенки сооружения. После этого устанавливают боковые элементы обрешётки и на высоте 4 – 5 см от основания конструкции укладывают арматурную сетку. Дно и бока опалубки застилают полиэтиленовой плёнкой, после чего перекрытие заливают бетоном.
    Строительство бетонного кессона

    Обустройство обрешётки перекрытия

    Строительство бетонного кессона

    Гидроизоляция обрешётки и установка армирования

  8. Сооружают опалубку оголовья кессона. Для этого сбивают деревянный каркас или изготавливают металлическую раму, воспользовавшись сварочным аппаратом и металлическими уголками.
    Строительство бетонного кессона

    Монтаж металлической рамы с люком

    Строительство бетонного кессона

    Установка опалубки

  9. Бетонную горловину также армируют и заливают смесью цемента, песка и щебня.

    Строительство бетонного кессона

    Залитая бетоном горловина кессона

  10. Учитывая высокую гигроскопичность бетона, стенки резервуара обрабатывают гидроизолирующими материалами.

После утепления конструкции можно приступать к установке оборудования и эксплуатации сооружения.

Видео: Утепление кессона своими руками

Как сделать металлический кессон своими руками

Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

стальной кессон

Можно купить металлический кессон заводского изготовления, однако для домашнего мастера его изготовление не представляет трудностей

Фотогалерея: чертежи конструкции

В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

Кессон металлический

Схема круглого стального кессона

Кессон металлический

Схема круглого стального кессона

Кессон металлический

Чертёж прямоугольного стального кессона

Кессон металлический

Чертёж круглого стального кессона

Кессон металлический

Чертёж круглого стального кессона

Кессон металлический

Чертёж квадратного стального кессона

Материалы и инструменты

Для строительства квадратного или прямоугольного стального защитного сооружения понадобятся:

  • металлопрокат толщиной 3 – 5 мм;
  • арматура или пруток от Ø10 мм;
  • сварочный аппарат;
  • болгарка;
  • электродрель с набором свёрл;
  • деревянные бруски;
  • антикоррозионная защита;
  • теплоизоляция;
  • отрезки труб для установки бочат.

Для строительства приямка круглой формы можно использовать трубы промышленного изготовления:

  • труба стальная Ø1250 мм длиной 2 м — для корпуса изделия;
  • труба Ø600 мм длиной до 400 мм — в качестве горловины;
  • труба чуть большего диаметра, чем та, которая используется в качестве колонны скважины — длиной до 200 мм. Она будет вварена в дно кессона в качестве гильзы под обсадную трубу.

При изготовлении круглого резервуара обязательно используйте бензорез или газовый резак, если есть такая возможность. В противном случае вырезать круглые элементы для днища и люка придётся угловой шлифмашиной.

Подготовительные работы

Так же, как и при установке кессона любого типа, работу начинают с рытья котлована и выравнивания дна ямы по уровню. Глубина должна быть рассчитана таким образом, чтобы горловина ёмкости находилась на высоте 15 – 20 см от уровня участка. Это позволит избежать затопления сооружения во время сильных дождей или весеннего снеготаяния. После этого обсадную трубу обрезают на высоте 0.4 – 0.5 м, а отверстие в ней закрывают ветошью или другим подходящим материалом.

Металлические элементы конструкции очищают от ржавчины и укладывают на деревянный настил из брусков или досок. Это поможет предотвратить их загрязнение во время работы.

Инструкция по изготовлению

  1. Из металлического листа изготавливается пол кессона и люк. В днище вырезают отверстие по размерам пенала для обсадной трубы.
  2. Монтируют основную гильзу колонны, используя двухсторонний сварочный шов.
  3. Металлопрокат раскраивают по размеру стенок резервуара.
  4. В соответствующих боковых деталях вырезаются отверстия для установки гильз (бочат) под трубопроводы и кабельный ввод.
  5. Выполняют монтаж боковых поверхностей и днища ёмкости.

    Изготовление кессона

    Соединение днища и корпуса кессона

  6. Устанавливают крышку кессона с проёмом под оголовок.

    Все сварочные швы должны быть двухсторонними — в таком случае будет обеспечена требуемая герметичность конструкции.

  7. Вваривают горловину, вентиляцию и пенал под трубу поливочной колонки.
  8. Бочата приваривают к стенкам кессона.

    Изготовление кессона

    Врезка гильз под трубопроводы в боковые стенки

  9. К оголовку приямка крепят крышку или люк.
  10. К боковым поверхностям приваривают петли из арматуры или стального прутка для крепления строп подъёмного механизма.
  11. Сварочные соединения внутри и снаружи конструкции зачищают от шлака, после чего металлические поверхности обрабатывают защитным составом. Снаружи используют несколько слоёв битумной гидроизоляции, а внутри — грунтовку, окрашивание и обработку антикоррозионными составами. При необходимости конструкцию утепляют экструдированным пенополистиролом или другим негигроскопичным утеплителем.

    Монтаж кессона

    Для установки кессона необязательно нанимать кран, можно воспользоваться лебёдкой

Для установки металлического кессона используют подъёмный кран с мягкими стропами. Чтобы совместить отверстие гильзы с выходом обсадной колонны, в качестве рычагов используют деревянные брусья.

Видео: Установка металлического кессона

После установки приямка на место, проверяют его уровень и восстанавливают повреждённую гидроизоляцию. После этого пенал приваривают к обсадной трубе или запенивают щель монтажной пеной, если колонна скважины представляет собой изделие из поливинилхлорида (ПВХ).

Резервуар засыпают землёй после того, как будут выполнены и герметизированы места подключений трубопровода и силового кабеля.

Видео: Особенности монтажа кессона для скважины

Общие рекомендации по установке

При монтаже следует учитывать некоторые тонкости:

  • кессон располагают ниже уровня промерзания почвы;
  • обязательным этапом является фиксация конструкции в земле — для этого предусматривают выступающие элементы в нижней части корпуса, дополнительно формируется бетонное основание;
  • важно расположить кессон в вертикальной плоскости, любой крен при этом нежелателен;
  • составляется схема подключения коммуникаций: для транспортировки воды и защиты кабеля;
  • труба в котловане должна располагаться ниже уровня промерзания грунта;
  • предусматривается заземление электрооборудования.

Все о монтаже и подключении

Процесс обустройства защитного сооружения в грунте общий для вариантов из разных материалов. Однако в каждом из случаев имеются тонкости. Если их не учесть, сократится срок службы оборудования или скважина перестанет выполнять свою функцию.

Монтаж кессона из бетонных колец

Монтаж кессона из бетонных колец

Монтаж кессона из бетонных колец.

Роется котлован, размеры которого должны быть больше, чем габариты сооружения для скважины. Эта необходимость обусловлена тем, что наружные стенки будут дополнительно защищаться гидро- и теплоизоляционными материалами. Бетонные кольца устанавливают друг на друга. Для упрочнения конструкцию скрепляют стальными пластинами. Дополнительно швы заполняют цементным раствором.

Сверху выполняется железнение: стыки бетонных колец защищают чистым раствором из цемента и воды без добавок (песка и др.).

Монтаж металлического кессона

С учетом того, что такая конструкция намного легче бетонного аналога, ее рекомендуется зафиксировать в грунте. Сначала металлический кессон устанавливают на песчаную подушку и бетонное основание. Затем сооружение крепится к плите посредством анкеров. Металл следует защитить от воздействия влаги с помощью гидроизоляционных материалов.

Дополнительно конструкцию утепляют. Чтобы правильно установить кессон, над котлованом располагают швеллеры. Необходимо регулировать его местоположение, пока отверстие на дне кессона не будет располагаться точно над обсадной трубой.

Для крепления элементов конструкции используется сварочный аппарат.

Монтаж пластикового кессона

Сооружение данной разновидности тоже устанавливается на бетонную плиту. Пластик намного легче, поэтому его тоже часто фиксируют к прочному основанию. Дополнительно предусматриваются выступающие элементы на корпусе, которые препятствуют выталкиванию сооружения из почвы. Герметизировать такой кессон не нужно. Его утепляют, что способствует снижению интенсивности потерь тепла. Для крепления вспомогательных элементов применяют специальный клеящий состав. Обратная засыпка котлована выполняется с помощью цементного состава.

Выводы и полезное видео по теме

Видео #1. Как установить металлический кессон:

Видео #2. Процесс изготовления монолитного бетонного кессона:

Видео #3. Как обустроить кирпичный кессон:

Существует множество способов, как самостоятельно сделать кессон для скважины. Какой из них выбрать – зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае, если все работы проведены правильно и качественно, получившаяся герметичная камера будет надежно защищать оголовок скважины от промерзания и попадания поверхностных талых и паводковых вод. Это гарантирует бесперебойную подачу в дом чистой воды.

Расскажите о собственном опыте в обустройстве кессона для скважины на загородном участке. Пишите, пожалуйста, в расположенном ниже блоке. Здесь же вы можете прокомментировать представленную нами информацию и задать вопросы.

Екатерина Смирнова

Высшее образование по специальности "Менеджер по персоналу". Закончила доп. курсы "Косметологии". Закончила курсы по повышению проф. мастерства копирайтера.

Оцените автора
( Пока оценок нет )
О трубах
Добавить комментарий

четыре × 1 =
