Фитинги: полный гид по назначению, выбору, установке и монтажу

Фитинги

Типы фитингов по материалам

Фитинги являются неотъемлемой частью современных систем водоснабжения, отопления и газоснабжения. В этой статье мы рассмотрим различные типы фитингов, сгруппированных по материалам, из которых они изготовлены, и обсудим их особенности и области применения.

Металлические фитинги

  1. Чугунные Чугунные фитинги изготавливаются из серого или высокопрочного чугуна. Они обладают высокой прочностью и стойкостью к коррозии. Чугунные фитинги часто используются в системах водоснабжения, канализации и отопления.
  2. Стальные Стальные фитинги могут быть изготовлены из углеродистой или нержавеющей стали. Они обладают высокой прочностью и долговечностью, а также стойкостью к коррозии (особенно нержавеющая сталь). Стальные фитинги используются в системах водоснабжения, отопления, газоснабжения и промышленных трубопроводах.
  3. Медные Медные фитинги характеризуются высокой тепло- и электропроводностью, а также стойкостью к коррозии. Они подходят для систем водоснабжения, отопления и кондиционирования воздуха. Медные фитинги обычно мягкие и поддаются пайке.
  4. Латунные Латунные фитинги изготавливаются из сплавов меди и цинка. Они обладают хорошей коррозионной стойкостью и прочностью. Латунные фитинги широко используются в системах водоснабжения, отопления и газоснабжения.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Пластиковые фитинги

  1. Поливинилхлоридные (ПВХ) ПВХ-фитинги обладают хорошей химической стойкостью, легкостью и низкой стоимостью. Они используются в системах водоснабжения, канализации, дренажа и ирригации.

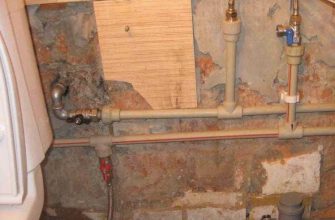

  2. Полипропиленовые (ПП) ПП-фитинги характеризуются высокой термической стабильностью, химической стойкостью и долговечностью. Они широко используются в системах горячего и холодного водоснабжения, отопления и промышленных трубопроводах.
  3. Полиэтиленовые (ПЭ) ПЭ-фитинги обладают высокой устойчивостью к коррозии, механической прочностью и эластичностью. Они используются в системах водоснабжения, канализации, газоснабжения и теплотрассах.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Комбинированные фитинги

  1. Металлопластиковые Металлопластиковые фитинги представляют собой комбинацию металла (обычно алюминия) и пластика (ПВХ, ПП или ПЭ). Они сочетают преимущества металлических и пластиковых фитингов, такие как прочность, легкость, стойкость к коррозии и низкая стоимость. Металлопластиковые фитинги широко используются в системах водоснабжения и отопления.
  2. Чугунно-пластиковые Чугунно-пластиковые фитинги — это комбинация чугуна и пластика. Они обладают высокой прочностью, коррозионной стойкостью и легкостью. Такие фитинги применяются в системах водоснабжения, отопления и канализации.

Особенности и применение разных типов фитингов по материалам

  1. Металлические фитинги обладают высокой прочностью и долговечностью, однако они более тяжелые и подвержены коррозии. Их применяют в системах, где требуется высокая надежность и долговечность.
  2. Пластиковые фитинги легкие, стойкие к коррозии и недорогие. Они подходят для систем, где важны легкость, стойкость к коррозии и экономичность.
  3. Комбинированные фитинги сочетают преимущества металлических и пластиковых фитингов. Их применяют в системах, где необходимо совмещать характеристики обоих типов материалов, например, в системах с высокими температурными и давлением.

Выбор материала фитингов зависит от множества факторов, таких как среда эксплуатации, требуемая прочность, коррозионная стойкость, температура и давление рабочей среды, а также экономические аспекты. Металлические фитинги подходят для применения в условиях высоких нагрузок и требований к долговечности, пластиковые фитинги отлично подходят для легких и экономичных систем, а комбинированные фитинги обеспечивают гибкость выбора в зависимости от конкретных требований системы.



Типы фитингов по видам соединений

Фитинги используются для соединения труб и создания надежных и герметичных систем водоснабжения, отопления и газоснабжения. В этой статье мы рассмотрим различные типы фитингов по видам соединений и обсудим их особенности и области применения.

Нарезные фитинги

Описание и принцип работы. Нарезные фитинги представляют собой соединительные элементы с наружной или внутренней резьбой. Они обеспечивают герметичное соединение трубопроводов путем их закручивания друг на друга.

Применение. Нарезные фитинги часто используются в системах водоснабжения, отопления и газоснабжения для создания надежных соединений между металлическими или пластиковыми трубами.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Компрессионные фитинги

Описание и принцип работы. Компрессионные фитинги соединяют трубы с помощью компрессионного кольца и гайки. При затягивании гайки кольцо деформируется и обеспечивает герметичное соединение.

Применение. Компрессионные фитинги широко используются в системах водоснабжения, отопления, газоснабжения и пневматических системах для соединения металлических и пластиковых труб.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Пайка

Описание и принцип работы. Пайка — это процесс соединения труб с использованием расплавленного припоя, который обеспечивает надежное и герметичное соединение после охлаждения и затвердевания.

Применение. Пайка часто используется для соединения медных и латунных труб в системах водоснабжения, отопления и кондиционирования воздуха.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Хомутовые фитинги

Описание и принцип работы. Хомутовые фитинги обеспечивают соединение труб с помощью хомута, который обжимает трубы для обеспечения герметичности.

Применение. Хомутовые фитинги используются в системах водоснабжения, отопления и газоснабжения для соединения пластиковых и металлопластиковых труб, а также в сельскохозяйственных и промышленных приложениях.

Штуцерные фитинги

Описание и принцип работы. Штуцерные фитинги представляют собой соединительные элементы с коническими поверхностями, обеспечивающие герметичное соединение при сжатии двух соединяемых частей.

Применение. Штуцерные фитинги используются в системах водоснабжения, отопления, газоснабжения и пневматических системах для соединения металлических, пластиковых и металлопластиковых труб.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Разборные фитинги

Описание и принцип. работы Разборные фитинги — это соединительные элементы, которые позволяют быстро и легко соединять и разъединять трубы без необходимости специальных инструментов.

Применение. Разборные фитинги часто используются в системах водоснабжения, отопления и газоснабжения, где требуется частая сборка и разборка трубопроводов, а также во временных системах и системах с быстрым монтажом.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Фланцевые фитинги

Описание и принцип работы. Фланцевые фитинги представляют собой соединительные элементы с фланцами на обоих концах, которые крепятся друг к другу с помощью болтов и герметичного уплотнения между ними.

Применение. Фланцевые фитинги обычно используются в промышленных и коммунальных системах водоснабжения, отопления и газоснабжения, где требуется надежное и прочное соединение труб большого диаметра.

Сравнение видов соединений и их применение

В зависимости от условий эксплуатации и требований к надежности, прочности, герметичности и удобству монтажа и демонтажа, различные типы фитингов по видам соединений могут быть предпочтительными для определенных областей применения. Например, нарезные фитинги обеспечивают надежное соединение в системах с высоким давлением, но их установка требует специальных инструментов. Компрессионные фитинги и штуцерные фитинги также обеспечивают герметичность и прочность, но их монтаж и демонтаж может быть проще.

Пайка обеспечивает надежное и герметичное соединение, однако требует специальных навыков и оборудования, а также не подходит для некоторых видов труб. Хомутовые и разборные фитинги предлагают гибкость и удобство монтажа и демонтажа, но могут быть менее прочными и герметичными в сравнении с другими видами соединений.

Фитинги: полный гид по назначению, выбору, установке и монтажу



Фланцевые фитинги идеально подходят для промышленных и коммунальных систем, где требуется соединение труб большого диаметра и высокая надежность.

В целом, выбор подходящего типа фитинга по видам соединений зависит от конкретных требований к системе, условий эксплуатации и предпочтений пользователя. Важно также учитывать качество продукции и репутацию производителя, чтобы обеспечить надежность и долговечность системы, а также соблюдение норм и стандартов, регламентирующих материалы и конструкцию фитингов для различных областей применения.

Функциональные типы фитингов

Фитинги играют важную роль в различных системах водоснабжения, отопления, газоснабжения и других инженерных системах. В этой статье мы рассмотрим функциональные типы фитингов и их особенности и применение.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Соединительные фитинги

  1. Муфты: используются для соединения двух труб одного диаметра, обеспечивая герметичное соединение.
  2. Ниппели: представляют собой короткие трубки с наружной резьбой на обоих концах, предназначенные для соединения двух фитингов или труб.
  3. Тройники: используются для разветвления трубопроводов на три направления.
  4. Крестовины: обеспечивают разветвление трубопроводов на четыре направления.

Переходные фитинги

  1. Редукторы: служат для соединения труб с разными диаметрами, обеспечивая плавный переход между ними.
  2. Адаптеры: предназначены для соединения труб и фитингов различных типов и материалов.

Заглушки и крышки

Заглушки и крышки используются для временного или постоянного закрытия трубопроводов, предотвращая утечки и загрязнение.

Отводы

  1. Колена: служат для изменения направления трубопровода на определенный угол, обычно 90 или 45 градусов.
  2. Угольники: предназначены для установки на концах труб, чтобы изменить направление трубопровода на 90 градусов.

Регулирующие фитинги

  1. Вентили: устанавливаются на трубопроводах для регулирования потока рабочей среды.
  2. Клапаны: предназначены для предотвращения обратного течения рабочей среды в системе.
  3. Краны: позволяют открывать или закрывать поток рабочей среды в трубопроводе.

Фиксирующие фитинги

  1. Зажимы: используются для фиксации труб на определенном расстоянии друг от друга или для крепления труб к стенам и потолкам.
  2. Хомуты: служат для обеспечения дополнительной фиксации труб и фитингов, предотвращая их разъединение или смещение.
  3. Подвесы: предназначены для поддержки и фиксации трубопроводов на потолках или стенах.

Применение функциональных типов фитингов

Выбор определенного функционального типа фитинга зависит от целей и условий эксплуатации инженерной системы. Например, для разветвления трубопроводов используются тройники и крестовины, а для изменения направления трубопровода – колена и угольники.

Важно учитывать материал фитингов и их соответствие условиям эксплуатации, так как от этого зависит долговечность и надежность системы. Например, металлические фитинги обладают высокой прочностью и устойчивостью к высоким температурам, в то время как пластиковые фитинги легче и коррозийно-стойкие, но могут быть менее устойчивы к высоким температурам.

Регулирующие фитинги, такие как вентили, клапаны и краны, важны для обеспечения контроля над рабочей средой и предотвращения аварийных ситуаций. Фиксирующие фитинги, такие как зажимы, хомуты и подвесы, помогают обеспечить стабильность и надежность системы, предотвращая ее деформацию и разрушение.

Выбор фитингов в зависимости от условий эксплуатации

Фитинги являются важным элементом различных инженерных систем, таких как водоснабжение, отопление, газоснабжение и др. Выбор подходящих фитингов важен для обеспечения надежности, долговечности и безопасности системы. В данной статье мы рассмотрим, как выбрать фитинги в зависимости от условий эксплуатации.

Рабочее давление

Выбор фитингов должен основываться на рабочем давлении системы. Различные виды фитингов имеют разные допустимые рабочие давления, которые указаны производителем. Например, металлические фитинги обычно выдерживают более высокие давления, чем пластиковые.

Температура среды

Температурный режим эксплуатации также влияет на выбор фитингов. Металлические фитинги, такие как стальные или медные, обычно лучше справляются с высокими температурами, в то время как пластиковые фитинги, такие как ПВХ или ПЭ, могут быть менее устойчивы к высоким температурам и деформироваться.

Химическая стойкость

Химическая стойкость фитингов должна соответствовать химическому составу рабочей среды. Например, для систем с агрессивными химическими веществами подходят коррозийно-стойкие материалы, такие как нержавеющая сталь, латунь или пластиковые фитинги.

Механическая прочность

Механическая прочность фитингов зависит от материала и конструкции. Металлические фитинги обычно обладают высокой механической прочностью и устойчивостью к ударам, в то время как пластиковые фитинги могут быть менее прочными и подвержены повреждениям при неправильной эксплуатации.

Условия монтажа

Условия монтажа также влияют на выбор фитингов. Некоторые виды фитингов, такие как нарезные, компрессионные или паяные, требуют специальных инструментов и опыта для монтажа. При выборе фитингов следует учитывать доступность специалистов и инструментов для установки, а также время и сложность монтажа. Например, пластиковые фитинги обычно проще устанавливать, чем металлические, и не требуют сложных процедур пайки или сварки.

Экономические аспекты

При выборе фитингов важно учитывать экономические факторы, такие как стоимость материалов, монтажа и эксплуатации. Металлические фитинги, как правило, дороже пластиковых, однако они обладают большей прочностью и долговечностью. С другой стороны, пластиковые фитинги могут быть более экономичными в плане установки и замены, особенно в системах с низкими требованиями к давлению и температуре.

Выбор фитингов в зависимости от условий эксплуатации является важным аспектом при проектировании и монтаже инженерных систем. Учитывая рабочее давление, температурный режим, химическую стойкость, механическую прочность, условия монтажа и экономические аспекты, можно выбрать наиболее подходящие фитинги для конкретной системы, обеспечив тем самым надежность, долговечность и безопасность эксплуатации.



Производители и марки фитингов

Фитинги являются важным компонентом различных инженерных систем, и их качество напрямую влияет на надежность, долговечность и безопасность эксплуатации. В данной статье мы рассмотрим крупные мировые и отечественные производители фитингов, а также особенности и преимущества разных брендов.

Крупные мировые производители

  1. Georg Fischer (GF) — швейцарская компания, основанная в 1802 году, является одним из лидеров в производстве фитингов из пластика и металла для водоснабжения, отопления и газоснабжения. Фитинги GF известны своим качеством, долговечностью и инновационными технологиями.
  2. Viega — немецкий производитель, основанный в 1899 году, предлагает широкий ассортимент металлических и пластиковых фитингов для различных инженерных систем. Viega активно развивает и внедряет новые технологии, такие как пресс-системы для быстрого и надежного соединения труб и фитингов.
  3. Uponor — финская компания, основанная в 1918 году, специализируется на производстве пластиковых фитингов и труб для систем отопления, водоснабжения и газоснабжения. Uponor известен своим качеством, экологичностью и надежностью продукции.

Отечественные производители

  1. Аргус — российская компания, основанная в 1992 году, производит фитинги из пластика и металла для различных инженерных систем. Аргус стремится к разработке и внедрению новых технологий, а также предоставлению качественных и доступных решений для отечественного рынка.
  2. Трубодеталь — один из крупнейших российских производителей металлических и пластиковых фитингов для инженерных систем. Компания была основана в 2001 году и на сегодняшний день имеет широкую сеть представительств в России и странах СНГ.

Особенности и преимущества разных брендов

Каждый производитель фитингов имеет свои особенности и преимущества, которые делают их продукцию уникальной и востребованной на рынке.

  1. Georg Fischer (GF) — отличается высоким качеством своей продукции, инновационными технологиями и долговечностью. GF активно внедряет новые материалы и решения, что делает их фитинги универсальными и подходящими для широкого спектра применений.
  2. Viega — известен своими пресс-системами, которые обеспечивают быстрый и надежный монтаж фитингов. Благодаря высокому качеству и долговечности, продукция Viega пользуется большим спросом на международном рынке.
  3. Uponor — фокусируется на экологичности и надежности своей продукции. Фитинги Uponor изготовлены из безопасных материалов и обладают высокой стойкостью к коррозии, что делает их идеальным решением для систем водоснабжения и отопления.
  4. Аргус — предлагает качественные и доступные фитинги для отечественного рынка. Благодаря активной разработке новых технологий и материалов, Аргус может конкурировать с мировыми производителями, предлагая оптимальные решения для различных инженерных систем.
  5. Трубодеталь — один из крупнейших производителей фитингов в России, обеспечивает широкий ассортимент продукции и отличное качество. Трубодеталь активно сотрудничает с представителями строительной отрасли и постоянно улучшает свои технологии производства.

Выбор производителя и марки фитингов является важным аспектом при планировании и монтаже инженерных систем. Учитывая качество, долговечность, инновационные технологии, экологичность и экономические аспекты, можно определить наиболее подходящего производителя для конкретного проекта. Опыт и репутация компании, а также множество положительных отзывов от пользователей, являются важными факторами.



Правила установки и монтажа фитингов

Фитинги играют важную роль в создании надежных и долговечных инженерных систем. В данной статье мы рассмотрим основные правила установки и монтажа фитингов, начиная от подготовки инструментов и материалов до контроля качества соединений.

Подготовка инструментов и материалов

Перед началом монтажа фитингов необходимо подготовить все необходимые инструменты и материалы. В зависимости от типа фитингов и метода соединения, инструменты могут включать:

  1. Резаки или пилы для труб
  2. Набор гаек, ключей и отверток
  3. Паяльник и паяльные материалы (для пайки)
  4. Компрессионные инструменты (для компрессионных фитингов)
  5. Пресс-клещи (для пресс-фитингов)
  6. Мерная лента и маркер

Обработка поверхности труб и фитингов

Правильная обработка поверхности труб и фитингов является ключевым этапом для обеспечения надежных соединений. Следуйте указаниям производителя и выполните следующие действия:

  1. Очистите поверхность трубы и фитинга от грязи и пыли.
  2. Обрежьте трубу, обеспечивая ровный срез без заусенцев и неровностей.
  3. Зачистите кромки трубы, чтобы удалить острые края и облегчить установку фитинга.

Соединение труб и фитингов

Следуйте инструкциям производителя и учитывайте особенности разных типов фитингов:

  1. Нарезные фитинги: нанесите герметик или ленту ФУМ на резьбу трубы, затем завинтите фитинг до плотного соединения.
  2. Компрессионные фитинги: установите гайку, оливу и втулку на трубу, затем затяните гайку на фитинге, обеспечивая уплотнение соединения.
  3. Пайка: нанесите паяльный флюс на поверхности трубы и фитинга, соедините их и прогрейте соединение паяльником, затем подайте припой в зазор между трубой и фитингом, обеспечивая равномерное распределение припоя.
  4. Пресс-фитинги: установите трубу в фитинг, убедитесь, что труба вставлена на нужную глубину, затем используйте пресс-клещи для сжатия фитинга и обеспечения надежного соединения.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Контроль качества соединений

После завершения монтажа фитингов проверьте качество соединений, чтобы обеспечить их надежность и герметичность:

  1. Визуально осмотрите соединения на наличие признаков неправильного монтажа, таких как неровности, заусенцы или недостаточное внедрение трубы в фитинг.
  2. Проверьте герметичность соединений, наполнив систему водой или газом (в зависимости от типа системы) и контролируя возможные утечки.
  3. Если обнаружены утечки или другие проблемы, разберите соединение и повторите процесс монтажа, следуя рекомендациям производителя.

Фитинги: полный гид по назначению, выбору, установке и монтажу

Особенности монтажа разных типов фитингов

В зависимости от типа фитингов, правила монтажа могут незначительно варьироваться:

  1. Регулирующие фитинги, такие как вентили, клапаны и краны, требуют особой осторожности при монтаже, чтобы обеспечить правильное функционирование и доступ для обслуживания.
  2. Фиксирующие фитинги, такие как зажимы, хомуты и подвесы, должны быть установлены с учетом нагрузок и вибраций, которым они будут подвержены в процессе эксплуатации.
  3. Отводы, такие как колена и угольники, должны быть правильно ориентированы и установлены, чтобы обеспечить равномерное распределение потока и минимизировать потери давления.
